GEMRI磁共振操作手册.ppt

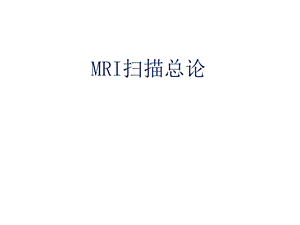

MRI扫描总论,MR设备分布图,MRI基本操作介绍,系统开机系统关机TPS Reset,开机,，,开机初始界面,关机,TPS Reset,操作界面介绍,内容系统导航系统扫描设定窗口扫描窗口初始窗口简介患者信息登录窗口扫描协议选择窗口患者位置窗口定位管理窗口三平面定位窗口定位信息总结窗口扫描按键介绍,扫描窗口,内容系统导航系统扫描设定窗口扫描窗口初始窗口简介患者信息登录窗口扫描协议选择窗口患者位置窗口定位管理窗口三平面定位窗口定位信息总结窗口扫描按键介绍,当前所处的时间,当前状态下系统能存储的图像数量,当前的磁盘空间使用情况,系统信息提示窗口,扫描窗口,信息编辑窗口,图像处理窗口,网络传输窗口,维修服务窗口,远程服务窗口,图像重建状态,照相状态,保存MOD图像状态,网络传输状态,系统导航,系统扫描设定窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,Scan modes窗口,自动语音管理窗口,内容窗口介绍增加自定义语言命令自定义语音录制默认语音设定,自动语音管理窗口窗口介绍,自动语音管理窗口增加自定义语言命令,自动语音管理窗口自定义语音录制,自动语音管理窗口自定义语音录制,自动语音管理窗口自定义语音录制,自动语音管理窗口自定义语音录制,自动语音管理窗口自定义语音录制,自动语音管理窗口设定默认语音,Gating Control窗口,扫描窗口初始窗口简介,扫描定位窗口,患者登记窗口,自动浏览窗口,患者登记,其他扫描窗口介绍扫描协议选择窗口,其他扫描窗口介绍扫描协议选择窗口,其他扫描窗口介绍患者体位窗口,其他扫描窗口介绍定位管理窗口,其他扫描窗口介绍定位管理窗口,SCND：已经扫描完毕并且出图的图像ACT：正在扫描的序列或已经下载准备扫描的序列RXD：编辑完毕，已经保存的序列REV：已经复制定位线，但是还没有保存的序列INRX：正处于编辑状态的序列NEW：新的扫描序列,其中SCND，ACT，RXD的序列点击Download下载后可以扫描，其他序列都是还没有保存的序列，不能下载,其他扫描窗口介绍定位管理窗口,Copy Series：复制被点中扫描序列Paste Series：粘贴扫描序列到被点中序列后面Paste GRx：粘贴定位信息Copy Notes：复制序列注释Paste notes：粘贴序列注释Cut Series：剪切扫描序列,其中前缀为SCND，ACT，INRX的序列不能被剪切,AutoScan：自动扫描已经保存好的序列,Save Rx as Protocol：将已经扫描的序列保存为一个新的扫描协议,View Edit：编辑扫描序列，即是划定位线,Download：扫描序列下载,End Exam：结束本次扫描,其他扫描窗口介绍定位管理窗口,New Series：增加新的扫描序列,AutoStep：只在SmartStep扫描序列中中应用,其他扫描窗口介绍三平面定位窗口,冠状位定位图像的装载位置,矢状定位图像的装载位置,注意黄色激活框位于矢状位,轴位定位图像的装载位置,浏览图像的滚动条,划定位线窗口,加饱和带窗口,脂肪抑制功能键,定位工具栏,局部匀场调整,放射状定位工具,保存定位线,扫描协议笔记：可以记录扫描注意事项,定位信息总结,初始界面,Erase Selected：删除选中内容,Erase All：删除全部的定位线、饱和带常规不推荐使用,Reset Center：利用激活定位图的中心点重新设置定位线的中心点,Fallback to R0：定位线左右方向中心点归零。由于有3平面定位的原因，极少不用,Loc Ref Lines：实时显示三个显示窗口之间的定位关系,Update All：全部更新。指在定位框内图像移动位置、放大、调节窗宽床位时三个定位框同时调整,Keep W/L：保持窗口窗位不变。指定位框内图像在翻页时保持被调整的窗宽窗位不变 推荐常规使用,Display Normal：恢复到默认的窗宽窗位、放大倍数、移动位置,：图像翻页,Accel Bar：快速查找图像，输入图像编号即可,Report Cursor：实时报告光标的三维空间位置,ZOOM：图像放大/缩小,复制定位线选项,三平面定位窗口工具栏,三平面定位窗口Copy Rx,Copy Scan Coverage：复制扫描范围,Copy FOV,Thickness,Spacing：复制扫 描视野、层厚、层间隔,Copy SAT：复制饱和带,Copy Shim Volume：复制局部匀场,More Filter 2D：二维和三维定位线的相互复制。主要是指复制覆盖范围和倾斜角度,三平面定位窗口Select Series,点击SAT进入饱和带编辑窗口,三平面定位窗口增加饱和带,根据需要点击相应的饱和带，共有上S、下I、前A、后P、右R、左L六个,饱和带的默认位置是所划的定位线的边缘30mm外。厚度是40mm,如果点击一个饱和带，然后在图像上点击一次左键，饱和带就出现在图像内。,饱和带上红色室线移动位置圆点调节角度正方点调节厚度,饱和带越薄，抑制效果越好,定位信息总结,Rx Scan Time:该序列总的扫描时间,of Acqs:总的采集次数。常规保证为1，如果不是1可以通过增加TR时间来实现,Max#of Slices：一次采集的最到扫描层数。,Totol of Slices：该序列总的扫描层数,Rel.SNR：相对SNR。从扫描协议中下载序列后，初始状态下为100，随后会根据参数的实时调整其大小。,Est SAR&Peak SAR：估计 SAR值和峰值SAR值。在1.5T MR 上基本可以忽略这个选项。但是在3.0T上，Est SAR非常重要，最好低于2.4，这样就能够保证扫描的流畅进行,dB/dt&SAR：扫描选择的模式是normal 还是first Level,Reset Value：重置扫描参数到初始状态，,Scan=优化预扫描序列准备正式扫描,Prep Scan自动预扫描序列准备,Auto Prescan即自动预扫描，系统遵循如下步骤完成预扫描找中心频率调节射频增益调节R1和R2的值根据扫描区域实时调节匀场,Smart Prescan即优化预扫描，它是常规扫描的默认预扫描方式。遵循如下步骤完成预扫描找中心频率调节射频增益调节R1和R2的值根据扫描区域实时调节匀场当前一个扫描序列的中心位置与本次扫描的位置差别在12cm内，系统会自动利用前一次扫描的中心频率、匀场，以缩短预扫描时间当两个序列完全相同，系统会完全利用前一次扫描的预扫描结果进行此次扫描,扫描按键介绍,
