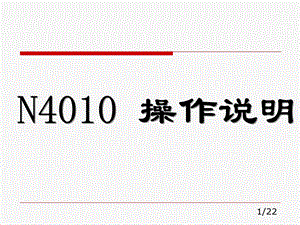

N4010操作说明.ppt
1/22,N4010 操作说明,2/22,Agenda,Bluetooth测试基础知识N4010测试准备N4010与DUT建立连接Items测量Other,3/22,Bluetooth测试基础知识,见附件Bluetooth 测量基础,4/22,N4010测试准备,N4010 与DUT建立连接：用PC机通过AT命令控制MS(ADI)进入TEST模式：PC机与MS建立连接：AT读取Bluetooth地址：AT+BBDADDR?MS进入Bluetooth测试模式：AT+BDUT,5/22,N4010测试准备,N4010 设定Loss值：操作:1.Mode,6/22,N4010测试准备,N4010 设定Loss值：操作:2.Loss Comp 3.设定Loss值，选择dB确定,7/22,N4010与DUT建立连接,Inquiry 获取蓝牙地址操作：1.config，选择模式Testmode,8/22,N4010与DUT建立连接,Inquiry 获取蓝牙地址操作：2.EUT 设定Class值（我厂手机为2）,9/22,N4010与DUT建立连接,Inquiry 获取蓝牙地址操作：3.Inquiry procedure,黄色方框内显示 的就是Bluetooth地址。此时可以按RUN进行测试,10/22,Items 测量,Transmitter testsPowerICFTCarrier frequency DriftModulation CharacteristicsReceiver testsBER/PER,11/22,Items 测量,选择测量项目：操作1.Test ADD（增加测量项目）Delete（删除所选测量项目）Clear（清楚所有项目）Edit（编辑所选项目设置）Run 开始测量Result 可以查看测量结果(Pass or Fail),12/22,测量 Output Power,操作：1.result 可以看到测试结果Pass/Fail2.选择查看项目 Output Power 3.detail result 查看具体值,13/22,Output Power result 说明,上图Low、Medium、High 分别表示测试所在的三个频段，高、中、低。其下各个值分别是每个频段的测试结果Summary项目：是选取整体结果如：Min：选取三个频段测试结果中最小值 MAX：选取三个频段测试结果中最大值,14/22,Output Power result 分析,Power spec:Average Power0dBm Pav+20dBm(Power class 1)-6dBn Pav+4dBm(Power class 2)Pav 0dBm(Power class 3)Peak PowerPpk+23dBm,15/22,Output Power Spec 设置,一般情况下，默认值就是我们需要的Spec手动编辑操作：1.Test2.选取测试选项Output3.Edit,16/22,Power Control,操作：1.查看Result 同上2.Detail Result,17/22,Power Control result 分析,Power Control spec:2dB Stepsize 8dBSpec 设置：1.Test 2.Power Control 3.Edit 4.Limits,18/22,ICFT(Freq.Accuracy),操作：测试项目选择：ICFT测试模式设置：Testmode Type Loopback Tests数据包选择：Connect Control Slav Sig.DH1Spec:+/-75KHz difference to nominal carrier frequency,19/22,Carrier frequency drift,操作测试项目选择：Carrier frequency drift测试模式设置：slave sig 1 Testmode Type Loopback Tests数据包选择：Connect Control Slav Sig.DH？分别在DH1、DH3、DH5测试Spec:+/-25KHz(DH1)+/-40KHz(DH3/DH5),20/22,Modulation Characteristics,测试项目：Delta f1 avg&Delta f2 avgDelta f1 avg/Delta f2 avgDelta f2 maxDelta f2 max(Bits Above Treshol),21/22,Modulation Characteristics,操作：测试项目选择：Modulation Characteristics测试模式设置：slave sig 1 Testmode Type Loopback Tests实体资料选择：Pattern Type 00001111（f1 BS0F）10101010(f2 BSS55),22/22,Modulation Characteristics,spec:140kHz f1avg 175kHzf1avg/f2avg 0.8f2max 115kHzDelta f2 max(Bits Above Threshol)99.9%,23/22,BER/PER,
