SL500操作说明.ppt

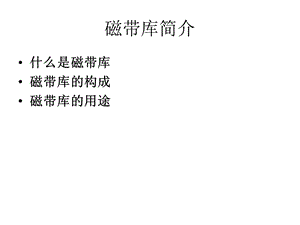

磁带库简介,什么是磁带库 磁带库的构成 磁带库的用途,什么是磁带库,广义的磁带库产品包括自动加载磁带机和磁带库。自动加载磁带机和磁带库实际上是将磁带和磁带机有机结合组成的。自动加载磁带机是一个位于单机中的磁带驱动器和自动磁带更换装置，它可以从装有多盘磁带的磁带匣中拾取磁带并放入驱动器中，或执行相反的过程。它可以备份100GB200GB或者更多的数据。自动加载磁带机能够支持例行备份过程，自动为每日的备份工作装载新的磁带。一个拥有工作组服务器的小公司或分理处可以使用自动加载磁带机来自动完成备份工作。,磁带库的构成,磁带库是像自动加载磁带机一样的基于磁带的备份系统，磁带库由多个驱动器、多个槽、机械手臂组成，并可由机械手臂自动实现磁带的拆卸和装填。它能够提供同样的基本自动备份和数据恢复功能，但同时具有更先进的技术特点。它可以多个驱动器并行工作，也可以几个驱动器指向不同的服务器来做备份，存储容量达到PB（1PB=100万GB）级，可实现连续备份、自动搜索磁带等功能，并可在管理软件的支持下实现智能恢复、实时监控和统计，是集中式网络数据备份的主要设备。,磁带库的用途,磁带库不仅数据存储量大得多，而且在备份效率和人工占用方面拥有无可比拟的优势。在网络系统中，磁带库通过SAN（Storage Area Network-存储局域网络）系统可形成网络存储系统，为企业存储提供有力保障，很容易完成远程数据访问、数据存储备份，或通过磁带镜像技术实现多磁带库备份，无疑是数据仓库、ERP等大型网络应用的良好存储设备。,SL500模块化磁带库系统简介,轻松扩展，备份可靠 节省空间 投资保护,轻松扩展，备份可靠,SL500 磁带库能够从 30 个磁带盒槽位扩展到超过 500 个槽位，非压缩数据容量超过 100TB。它能容纳多达 18 个磁带驱动器，非压缩数据吞吐率每小时超过 2TB。可扩展的驱动器容量以及 LTO 磁带驱动器技术的使用对于数据快速增长的关键服务器应用十分理想，比如电子邮件服务器，数据库应用和企业文件服务器。,节省空间,机架式安装方案盒密集的磁带盒槽位设计使SL500模块化磁带库系统十分适合空间宝贵的环境。您可以配置一个独立的磁带自动化机架，也可以将SL500与服务器和磁盘存储阵列结合配置在一个机架中。,投资保护,SL500能够使用同一机械手和磁带库自动化体系架构扩展到更高的槽位数。您可以通过简单的磁带库升级添加容量，从而延长设备的使用寿命，保护您的投资。另外，运用标准接口和StorageTek的磁带库控制软件，您可以连接多个Windows或UNIX环境中的其它设备，轻松地实现资源共享。,SL500面板介绍,SL500操作介绍,自动模式手动模式,自动模式,所谓自动模式是指，磁带库在系统联机状态下，受控于系统的应用软件的指令，机械手的抓带，放带都不受人为控制而自动进行的。,自动模式下带库操作,开门操作通过CAP放入磁带操作 通过CAP取出磁带操作 下电操作上电操作,开门操作,1、用钥匙开门之前，必须按Door open button 键,按下此键后，Door open LED琥珀色灯闪烁，正在运行的应用软件将会等待当前的作业结束，也许会等待一些时间。2、然后会把机械手放回到初始位置，以防止开门时造成损坏。3、等待Door open LED琥珀色常亮后，方可以用钥匙开门。,注：自动模式下开门时，请停掉备份软件服务。,通过CAP放入磁带库操作,1、按下CAP OPEN BUTTON，Cap Open Led 亮起，机械手把CAP自动打开。2、握住带仓的把手，把带仓通过轨道划出CAP。3、把磁带放入带仓，请将磁带卷轴面朝下，带标向外放置，不要放反磁带。4、把带仓通过滑轨小心放入CAP。5、关上CAP门，确定CAP OPEN LED熄灭。6、系统人员通过应用软件（如NBU）处理放入的磁带。,CAP加带图示,注：本带库带标方向与此图有所不同，放置磁带时请注意。,通过CAP取出磁带操作,系统人员通过应用软件发出相应磁带出库命令。磁带库机械手自动把对应的磁带放入CAP带仓中。按下CAP OPEN BUTTON，机械手会自动把CAP门打开。同时CAP OPEN LED亮起。把带仓移出CAP，并把磁带取出。把空带仓放回CAP。关上CAP。CAP OPEN LED 熄灭。,下电操作,确认所有工作已经完成。确认所有磁带机都没有工作。关掉磁带库后面上方的电源开关。,注：此操作请停掉备份软件服务。,上电操作,确认磁带库内没有留下任何其他物体。确认磁带库门关好并锁好。打开磁带库体后面上方的电源开关。,手动模式,所谓手动模式是指客户端软件已经对库体进行OFFLINE操作、库体断电、或者库体门打开时，系统无法控制库体，需要人为控制的状态。,手动模式下带库操作,开门操作（断电状态下）关门操作（断电状态）手工放磁带进入槽位手工放磁带到带机从磁带机中取出磁带手动更换清洁带,开门操作（断电状态下）,必须手动把标志机械手停靠位置的操纵杆（如图，在面板左下方，取下装饰条才能看到）拨到左边的位置，然后才能用钥匙打开带库门。正常状态下，这个操纵杆在左面标志机械手收回到robot unit，可以安全打开带库门。然而当断电情况下，机械手处于非安全位置，要打开磁带库门必须手工把操纵杆拨向左面，然后再用钥匙开门。,1、把磁带库后面的电源开关拨到OFF状态。2、取下磁带库正面上部的装饰条。3、一只手把操纵杆拨向左方，一只手用钥匙打开库体门。,关门操作（断电状态）,1、取下正面上方的装饰条。2、一只手把操作杆拨向左方，一只手把们轻轻关上。3、当门关紧后，轻轻放开操纵杆，并用钥匙锁好门。4、操纵杆会自动回到右面位置。,手工放磁带进入槽位,磁带库的配置和版本的不同，一些槽位是不可用的。确认要放入的磁带的带标是合法的正常的。把要放入的磁带放到合法的槽位中,手工放磁带到带机,通过系统控制台，获得磁带的带标、位置和要放入的磁带机位置等信息。打开磁带库的门。确定要读写的磁带。否则磁带的数据将会被意外刷新导致数据丢失。把磁带的带标对着自己，带标的号码从左到右。把磁带放入磁带机。关上磁带库门。,从磁带机中取出磁带,1、从系统控制台上获得要取出磁带的磁带机的信息。2、打开磁带库门，并确定磁带机位置。3、按下磁带机UNLOAD键，并等待12秒左右。4、取出磁带，把磁带放到空槽位或者带库外。如果放到空槽位，必须对带库进行重新启动更新带库的数据。如果放到带库外面，要通过应用软件把磁带重新放入磁带库内，参见上面自动模式下的“通过CAP放入磁带库操作”。5、关上磁带库门。,手动更换清洁带,清洁带有有限的生命周期，根据磁带机的不同确定清洁带的限制使用次数，当清洁带超过了使用限制次数，必须更换新的清洁带。可以通过硬件的控制台把清洁带放到CAP中。,具体操作：1、打开磁带库门，取出超期的清洁带，把新清洁带放到这个槽位。2、关上带库门，此带库会重新检测。,
