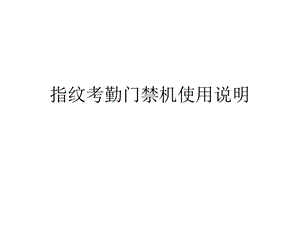

指纹考勤门禁机使用指南.ppt

指纹考勤门禁机使用说明,十六中队指纹考勤机拓扑图,交换机,岗哨2,岗哨3,监门哨,勤务值班室,岗哨1,岗哨4,设备外观,键盘配置,键盘功能 键盘功能说明如下：ESC操作菜单时退出或取消MENU 进入菜单OK确定当前设定项开机或关机操作菜单时向上移动操作菜单时向下移动09输入数值,使用步骤,设置指纹机,在软件上登记指纹机,初始化指纹机,在软件上设置员工,在指纹机上登记员工指纹,把指纹资料上传到电脑上,采集数据,第一步、设置指纹机,按指纹机的菜单键（MENU键），打开菜单，按上、下箭头键进入“设置”、“通讯设置”：,分别设置机号、波特率、端口号、通讯密码、IP地址、子网掩码和默认网关。机号为1255，端口号最好大于5000，多台指纹机时机号和端口号不能重复。波特率设置为9600，“RS485通讯”设置为“否”，“以太网”设置为“是”。南昌县指纹考勤机的设置:1号岗楼的指纹考勤机机号为1号,IP为:192.168.0.231,端口号为5005,通讯密码为200409,网关为:192.168.0.254;2号岗楼的指纹考勤机机号为2号,IP为:192.168.0.232,端口号为5005,通讯密码为200409,网关为:192.168.0.254;3号岗楼的指纹考勤机机号为3号,IP为:192.168.0.233,端口号为5005,通讯密码为200409,网关为:192.168.0.254;,第二步、登记指纹机,设备连线接好后，在电脑上安装指纹考勤软件（安装方法请参见软件使用说明书）。运行电脑桌面上的指纹考勤软件，登陆后选择“指纹管理”菜单：,点击“指纹考勤机登记”菜单，显示：,点击“新增指纹机”，显示：,输入指纹机机器号（与指纹机本身机号一致）、指纹机名称，请选择“TCP/IP通讯”，显示：,输入与指纹机相同设置的IP地址、通讯端口和通讯密码，点击“确定”。,第三步、初始化指纹机首次使用指纹机前请初始化指纹机，以删除原来指纹资料。进入“指纹机登记”菜单，选择指纹机，点击“初始化指纹考勤机”即可。,第四步、人员登记 在指纹机登记指纹时，对应的登记号码必人员须与软件中的员工编号一致，才能把个人指纹与软件上的人员名字对应起来，如下图所示：,第五步、登记指纹1、用户指纹登记按指纹机的菜单键（MENU），进入“数据管理”、“用户登记”，按“OK”选择，显示：,选“指纹登记”，按“OK”键后显示,若登记新用户，按OK；若为已登记的用户备份登记（每人可以登记3枚手指，登记1枚手指后再登记另外的手指称为“备份登记”），则按退出键ESC退出到“备份登记”，接下来的操作方法与新登记基本相同，所不同的是需输入已登记人员的用户号码。选择OK键后显示：,可以设定用户的登记号码。设定方法为使用数字键输入。登记号码为1-65535的任意数。如登记号码为12345，则用数字输入，显示：,再按“OK”键，然后用户开始按注册手指，根据界面提示，注册手指共需输入三次，用户按手指三次后显示：,12345 表示该用户登记号码。0 表示用户指纹登记的序号，首次为“0”，依次为“1”、“2”。确认无误，按OK，保存该用户设置；若设置有误，按ESC取消。新用户登记操作完成，该用户的登记号码是12345。若继续登记，则按OK键，反之，按ESC键。登记指纹后，可验证一下是否正确。验证：待机状态下显示：,把手指按读指纹窗上,显示:,然后可能出现下面两种情况：(1)对比成功显示：,(2)对比失败显示：,2、管理员指纹登记未登记管理员时，任何人都可以进入菜单进行设置、修改。因此，一般使用时都登记管理员，以免资料被修改。进入下面菜单：,类似用户登记方法登记管理员指纹。如果用户登记时已登记了该管理员的指纹，请把该指纹先删除，然后再登记。删除操作在以下菜单：,进入菜单后，按指示操作即可。第六步、保存指纹资料登记好指纹后，可把这些指纹保存到电脑上，以方便把这些指纹复制到别的指纹机上。操作如下：,点击“指纹管理”，显示：,选中左边指纹机，点击“备份指纹数据入数据库”，即可把指纹机上的指纹资料保存到电脑上。,第七步、采集签到数据 点击“指纹管理|采集指纹机数据”：,点击“正常采集数据”，把指纹机记录采集到电脑上：,第八步、查看数据采集完记录后，点击“指纹管理|查询原始数据”，即可查看签到记录：,
