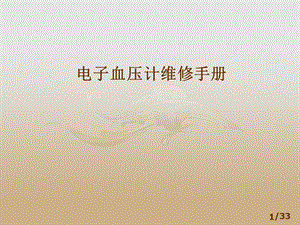

电子血压计维修手册.ppt
/33,1,电子血压计维修手册,/33,2,一，产品规格一览表二，产品零部件图示三，产品原理四，产品性能指标五，产品拆装指引六，常见故障检修,维修手册,目录：,/33,3,维修手册,一，产品规格一览表：,/33,4,二，产品零部件图示：,维修手册,/33,5,二，产品零部件图示：,维修手册,/33,6,三，产品原理,维修手册,示波法：通过测量时血液流动时对血管壁产生的振动，形成的脉搏波（小脉冲）来计算血压；（脉搏波：在心搏的血液动力学作用下，在气袖压力上将重叠与心搏同步的压力波动，即脉搏波；当气袖压力远高于收缩压时，脉搏波消失）柯氏音法：血液在血管内流动和水在平整光滑的河道内流动一样，通常是没有声音的，但当血液或水通过狭窄的管道形成涡流时，则可发出声音，测量人体血压的水银血压计就是根据这个原理设计的,/33,7,三，产品原理,维修手册,/33,8,三，产品原理,维修手册,示波法：用一组血压值为120/80mmHg的血压波，将示波法的过程描述如下：,图1(纵轴mmHg横轴s)：120/80mmHg的血压波和袖带压力下降曲线（设想分离）,/33,9,三，产品原理,维修手册,示波法：用一组血压值为120/80mmHg的血压波，将示波法的过程描述如下：,图2(纵轴：mmHg横轴s)：将袖带中的压力加至180mmHg并缓慢排气，形成实际的波形图,袖带压力超过120，没脉搏波,/33,10,三，产品原理,维修手册,示波法：用一组血压值为120/80mmHg的血压波，将示波法的过程描述如下：,图3(纵轴：mmHg横轴：mmHg)：将叠加在袖带压力线中的小脉冲波拾取出来，并与袖带中的压力相对应；小脉冲波的值非常小，所以知道压力传感器为什么那么贵了！,/33,11,三，产品原理,维修手册,示波法：用一组血压值为120/80mmHg的血压波，将示波法的过程描述如下：,0.5MAX MAX 0.8MAX,图4(纵轴：mmHg横轴：mmHg)：用小脉冲的峰值构成包络线，获得脉搏波，根据脉搏波计算血压（各公司的计算方法各不相同，但通常的接近值：收缩压是0.5MAX，舒张压是0.8MAX）,/33,12,四，产品性能指标列表,维修手册,/33,13,四，产品性能指标显示符号说明,维修手册,/33,14,四，产品性能指标显示符号说明,维修手册,/33,15,五，臂式电子血压计拆装指引,维修手册,工具准备,拆电池盖,/33,16,五，臂式电子血压计拆装指引,维修手册,用螺丝刀拆下壳螺钉（有颗螺钉在铭牌下）,上、下壳是扣位扣合的，如下图用力将之分开,/33,17,五，臂式电子血压计拆装指引,维修手册,拆装饰面板（MJ-YII是粘贴的，MJ-Y12、13是扣位扣合的）,拆电路板：先把液晶片翻转到一边,/33,18,五，臂式电子血压计拆装指引,维修手册,拆电路板：把液晶固定架抬起一点，拔出来（MJ-Y12、13是扣位的）,拆电路板：找到固定电路板的螺钉、扣位，将其解除。,这里有个卡槽式扣位，请注意,/33,19,五，臂式电子血压计拆装指引,维修手册,拆电路板：将电路板移到一边,拆电路板：拆螺钉、硅胶、扣位将气泵、电磁阀移出。,拔开该气管，将电路板移到一边,螺钉,硅胶固定,/33,20,五，臂式电子血压计拆装指引,维修手册,焊点,拆电路板：脱焊掉导线焊点，只剩下下壳。,按反的步骤，可以完成产品还原！,/33,21,五，腕式电子血压计拆装指引,维修手册,工具准备,拆电池盖,/33,22,五，腕式电子血压计拆装指引,维修手册,拆上、下壳连接螺钉,电池下有两颗,另一边也有两颗,/33,23,五，腕式电子血压计拆装指引,维修手册,提起下壳组件，将上、下壳分离,上壳与按键分开,/33,24,五，腕式电子血压计拆装指引,维修手册,拆电路板：拆除电路板固定螺钉、扣位，移出电路板,移出电磁阀、气泵元件,电路板上压力传感器连接的导气管，可直接拔开,气泵与腕带也有个气管连接，可直接拔开,/33,25,五，腕式电子血压计拆装指引,维修手册,拆腕带：从下壳上拆除腕带固定的4个扣位,按反的步骤，可以完成产品还原！,/33,26,维修手册,六，常见故障检修：,/33,27,维修手册,六，常见故障检修：,/33,28,维修手册,六，常见故障检修：检测设备,/33,29,维修手册,六，常见故障检修：检测设备列表,/33,30,维修手册,六，常见故障检修：臂带、腕带漏气检测,1，按图示连接：将臂带（腕带）缠在气瓶上，与气瓶的间隙为一手指左右2，关闭压力球排气阀，将压力加到250mmHg，开始计算时间3，水银柱慢慢下降，一分钟下降不超过50mmHg，则没问题。,/33,31,维修手册,六，常见故障检修：降压速度检查,1，按图示连接：装入电池，再按“开始/停止”键，使产品自动加压，加压过程中扭动气管一下，使自动加压能达到250mmHg；2，血压计压力值慢慢下降，当降到160mmHg时，开始计时；至100mmHg时应在1230秒，在此时间范围则没问题。,/33,32,维修手册,六，常见故障检修：机器误差检查,1，按图示连接：按住“开始/停止”键，再装入电池，直到屏幕显示“0”后，松开“开始/停止”键；2，关闭压力球排气阀，用压力球进行加压；3，将压力分别加到50、100、150mmHg，对比水银读数和屏幕显示，误差在3mmHg则没问题。,/33,33,维修手册,感谢欣赏！,
