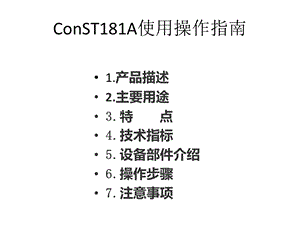

ConST181A使用操作指南.pptx

ConST181A使用操作指南,1.产品描述2.主要用途3.特 点4.技术指标5.设备部件介绍6.操作步骤7.注意事项,1.产品描述,ConST181A台式油压泵是ConST181台式油压泵的升级换代产品，泵体透明开放式结构，它结构简单、可靠性高、操作维护方便、不易泄漏、升降压平稳。它还可以产生负压，对于液体介质的压力真空仪表的校验是它独有的优势。,2.主要用途,校验(-0.08570)MPa或(-0.085100)MPa量程范围内压力（差压）变送器、精密压力表、普通压力表、其它压力仪器仪表时，该压力泵主要用于提供稳定的高压压力。调节细度：0.1kPa,特 点,本压力泵带有3个快速仪表连接接头，优化的管路设计，更加稳定、可靠。,技术指标,压力范围：(-0.08570)MPa或(-0.085100)MPa；传压介质：低粘度油（无污染、无腐蚀性）体 积：520mm360mm230mm；重 量：16.0kg。,操作部件名称,油杯,快接头截止阀,快接头截止阀,M201.5内螺纹快接头共三个,预压手轮,增、减压手柄,通气孔,操作步骤,1。连接方式：A.当中间快接头下面没有截止阀时，校验前请参照下图连接B.如果中间快接头下面有截止阀，即三个快接头都带有截止阀，那么可自行选择，表的位置可互换。C.如果只校验一块表，不用的快接头可用堵头封住或用截止阀截止，确保无渗漏。,排气过程,打开油杯通气法关闭左侧回液截止阀打开右侧预压截止阀旋转预压手轮由内向外旋转打开左侧回液截止阀观察油杯中有气泡排除旋转手轮至根部以便装修,升压过程,关闭左侧回液截止阀顺时针旋转预压手轮是压力接近设定点关闭预压截止阀顺时针缓慢调整增减压手轮将压力调整至设定点升压结束,降压过程,根据需要可用预压手轮进行逆时针缓慢调整接近设定点逆时针缓慢调整增减压手轮将压力调整至设定点,ConST181A台式油压泵除接标准压力表以外，还可以可连接智能型过程校验仪ConST318配套模块进行监视,注意事项,使用时注意观察油杯液位必须将仪 表完全拧紧以防使用时泄漏，确保使用者安全。使用结束后，要用防尘帽将快速接头拧紧。使用中请不要对截止阀手轮和通气阀施加过大的力，以免造成损害，影响密封性。油杯内介质是否污浊，如果其污染严重，需要对油杯进行清洗。清洗前先把里面的液体通过油杯排油阀排出来,通气阀在使用中请将其旋转到通气位置，运输中请将其旋转到关闭位置，以免漏油。使用截止阀时，顺时旋转至极限位置可截止油路，逆时针旋转打开油路，切不可在极限位置过分用力，以免对截止阀造成损坏溢油排油阀和油杯排油阀打开时要摆放收集装置，以免造成的环境污染，收集装置请妥善处理。,
