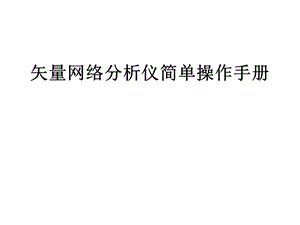

矢量网络分析仪简单操作手册.pptx
矢量网络分析仪简单操作手册,设备：Agilent Technologies E5063A（基本上大部分网分的操作都一样）,功能板面区分,区域一,区域二,区域三,区域七,区域六,区域四,区域五,区域一：测试通道，通过以下4个按钮可以进行测试通道的切换与选择。,按键说明a)Channel Prev：选择上一个通道b)Channel Next：选择下一个通道c)Trace Prev：选择上一个轨迹d)Trace Next：选择下一个轨迹,区域二：常用功能操作栏,按键说明：a)ChannelMax:通道最大化b)TraceMax:轨迹最大化c)Meas 测量类型：S11S21S12S22 转换调整、d)Format 格式：LOG、PH、DELAY、SMITH POLAR、LINMAG、SWR、REAL、IMAGe)Scale 标尺：扫描线、基准、位置、参考线的 设定f)Display显示：显示窗口的设定、测试扫描线 的模拟参照等g)Avg 平均值、平滑系数的设定h)CAL：校准菜单,区域三：常用功能操作栏,按键说明：a)Start：起始频率设定b)Stop:：终止频率设定c)Center：中心频率的设定d)Span：扫描频宽的设定e)Sweepsetup：扫描设置f)Trigger：触发,South Star Technology,区域四：选择栏，上下左右以及确认操作,区域五：,按键说明：a)Marker：Marker点的设定菜单b)Markersearch：Marker搜查c)Markerfctn：Marker 光标功能d)Analysis：仿真功能,South Star Technology,区域六：数字键操作区域,区域七：,按键说明：a)Save/Recall：贮存、调取键b)System：系统菜单设定键c)Preset：系统复位键,矢量网络分析仪简单操作手册,校准说明,1.1 选用校准按键,矢量网络分析仪简单操作手册,校准说明,1.2 先按复位键进行仪器复位,1.3 再设置需要测试的频段，设置起始终止 频率,矢量网络分析仪简单操作手册,校准说明,1.4 选择Format,矢量网络分析仪简单操作手册,校准说明,1.5 然后选择斯密斯圆图,界面如下：,1.6 按按键Cal，进入校准界面,然后依次选择Calibrate1-Port Cal 进入如左边界面,接着按顺序将校准件中的开路、短路、负载，连接到仪器的一号端口上，并在连接开路校准件后点击 open按钮，换上短路校准件，点击short按钮，最后换上负载校准件，点击Load按钮，紧接着点击Done按钮。完成校准。,矢量网络分析仪简单操作,一、驻波测试说明1.选定好要测试的频率范围后进行校准，然后按区域二面板按键 Format，在显示器上单击SWR选项，进入驻波测试界面2.使用区域五面板的 Maker按键，进行maker点设置，如下图,South Star Technology,矢量网络分析仪简单操作,然后将待测物接到网分的1号端口上，如下图；,矢量网络分析仪简单操作,二、存图、数据对比操作,1.按区域二面板的 Display按钮，进入如下界面：,选Display 选项可以进行显示选择。Data：显示当前待测物驻波Mem：显示存储波形Data&Mem：同时显示当前待测物与存储的波形。OFF：关闭显示Display 选项下方Date-Mem 将当前波形图存储，存储后才可使用 Display选项内的：Mem和Data&Mem功能,矢量网络分析仪简单操作,当前波形：,South Star Technology,矢量网络分析仪简单操作,当前与存储波形同时显示。,矢量网络分析仪简单操作,三、测试其他参数,测试有源GPS时候叫增益,South Star Technology,多窗口显示,1.按区域二面板的 Display按钮，进入如下界面：,选择Allocate Channels,South Star Technology,多窗口显示,1.按区域二面板的 Display按钮，进入如左界面：,选择Allocate Channels 出现下图,然后选择需要那个窗口,South Star Technology,激活窗口,选择要激活的窗口然后 选择区域三 Trigger 键 出现如下图,激活窗口,然后选择 Continuous 即好,
