2陆地巡洋舰(发动机[2UZFE]).ppt

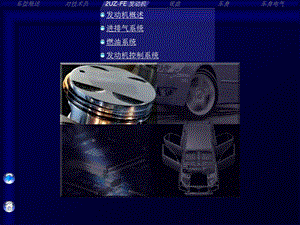

1,发动机概述进排气系统燃油系统发动机控制系统,2,发动机概况,2UZ-FE 发动机V8(90度),4.7L,32气门,双顶置凸轮轴式汽油发动机，带VVT-i,ETCS-i,ACIS 及 AI 系统,3,发动机概况,发动机特性,*:只有 W型才装配有预前空气滤清器,4,发动机概况,发动机特性,*1:AT 型*2:MT 型*3:针对 GCC(海湾合作委员会)国家,5,发动机概况,主要差异,6,进排气系统,排气歧管空气喷射管是用于空气喷射系统的,空气喷射管,气缸盖,排气歧管(RH),排气歧管,7,燃油系统,油箱(仅限双油箱型)喷油泵把燃油从副油箱输送到主油箱,新型,旧型,油箱回油电磁阀,喷射泵,主油箱(93L),副油箱(45L),单向阀,燃油泵,燃油入口,发动机,发动机,主油箱(96L),副油箱(45L),燃油泵,燃油入口,8,发动机控制系统,空气喷射系统空气喷射系统有助于减少排放物,电动空气泵,空气喷射控制阀(真空式),空气喷射控制阀(电子式),真空开关阀,真空,TWC,9,发动机控制系统,空气喷射系统位置,入口,前,电动空气泵,空气喷射控制阀(真空式),空气喷射控制阀(电子式),气压传感器,空气喷射控制器,真空开关阀,10,发动机控制系统,空气喷射系统电动空气泵将空气送入空气喷射控制阀,空气滤清器(免维护),直流电机,叶轮,电动空气泵,到空气喷射控制阀(电动式),空气入口,11,发动机控制系统,空气喷射系统空气喷射控制阀(电动式)是控制空气流向排气口的一个开关,空气喷射控制阀(电动式),气压传感器,阀体,从空气泵,到空气喷射控制阀(真空式),空气泵,12,发动机控制系统,空气喷射系统空气喷射控制阀(真空式)是一个控制空气流入排气口的开关,用于1列,用于2列,真空开关阀,阀体,空气喷射控制阀(真空式),从空气喷射控制阀(电子式),到喷射管(排气歧管),13,发动机控制系统,燃油泵燃油泵ECU分三步控制燃油的泵出速度,燃油泵 ECU,前,14,燃油泵 ECU,燃油泵,ECM,FP+,FP-,FPC,DI,FPC,DI,诊断信号,燃油泵工作信号,正常:10V不正常:0V,发动机控制系统,燃油泵控制,高:中:低:关:,+B,0V,12msec,15,ECM,垫圈(不可再利用零件),ECM,车身,发动机控制系统,ECM前围板板穿透式安装,
