LQ680K商管连续纸jda打印机的设置指南..ppt

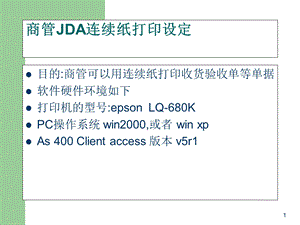

1,商管JDA连续纸打印设定,目的:商管可以用连续纸打印收货验收单等单据软件硬件环境如下打印机的型号:epson LQ-680KPC操作系统 win2000,或者 win xpAs 400 Client access 版本 v5r1,2,事先准备工作,首先,应确认应在PC上已经正确安装LQ-680K的驱动程序(在windows中”控制面板”中“打印机和传真”在EPSON LQ-680K图标上右击鼠标 选择”打印测试页”打印机能够正常打印测试页)已经正确安装AS 400,Client Access 已经能用client Access访问 JDA,3,打印机上设定连续纸进纸方式,在打印机电源开关上方有个开关,选择是单张纸还是连续纸,按旁边的图标提示把开关调到连续纸进纸方式确认打印机上连续纸牵引器设定正确,4,PC上控制面板打印机的设定,修改pc打印机使用纸张从默认的A4改为连续纸 在windows中”控制面板”中“打印机和传真”在EPSON LQ-680K图标上右击鼠标,选择”设备设置页”如下图,5,PC上控制面板打印机的设定,6,PC上控制面板打印机的设定,把纸张类型改为 letter连续纸,并确认,如下图,7,PC上控制面板打印机的设定,在”控制面板”中“打印机和传真”在EPSON LQ-680K图标上右击鼠标,选择页”常规”中点击“打印首选项(I)”按钮,会跳出打印首选项窗口,“选择纸张/质量“分页,修改”纸张来源”为“牵引送纸”如下图,8,PC上控制面板打印机的设定,9,PC上控制面板打印机的设定,同一画面中再按“高级(v)”按钮,在跳出的高级选项的窗口中把“纸张规格”改为“letter”连续纸,如下图,10,新建client Access JDA 窗口,新建配置一个jda窗口,该窗口专门用来连接打印机和JDA(若使用已有的jda窗口,可以不必新建)点击“开始”选择“程序”选择“IBM AS400 Client Access Express”选择“模擬器”选择“啟動或配置階段作業”如下图,11,新建client Access JDA 窗口,12,新建client Access JDA 窗口,在跳出的画面中选择“配置”按钮,13,新建client Access JDA 窗口,在配置画面中“系统名称”填入AS 400 IP地址:172.16.251.37“指定工作站id”中设定打印机在jda中的名称:名字要以字母开头,比如print11101,该名字在jda中不能重复,一个名字对印一台打印机模拟类型先暂时选择“显示器”再按“确定”如下图所示,14,新建client Access JDA 窗口,15,新建client Access JDA 窗口,在新建的jda窗口菜单中选择“档案”再选择“结束”,16,新建client Access JDA 窗口,系统会出现窗口提示你保存新建的jda窗口,选择“是”,并在接着的画面中给该窗口取名字和保存路径如下图,17,新建client Access JDA 窗口,18,保存新建client Access JDA 窗口,在接着的画面中,输入给新建jda窗口的名字,比如print.WS 如下图所示,19,保存新建client Access JDA 窗口,接着还会有窗口提示你“要將此階段作業的圖示新增到資料夾中嗎？”按“是(Y)”按钮保存,20,保存新建client Access JDA 窗口,在接着出现的画面中提示保存新增jda窗口的路径,直接按“确定”按钮,如下图在“开始”“程序”“IBM AS400 Client Access Express”“模擬器”就会有新增的jda窗口,21,配置新建JDA 窗口,鼠标点击“开始”“程序”“IBM AS400 Client Access Express”“模擬器”新增的jda窗口名字如print选择jda窗口菜单中“档案”“印表机设定”菜单,在跳出的菜单中选择“EPSON LQ-680K”打印机,再按“确定”按钮,如下图,22,配置新建JDA 窗口,23,配置新建JDA 窗口,点击jda窗口菜单“通讯”选择“配置”菜单修改“模拟类型”为“印表机”,并按“确认”如下图,24,配置新建JDA 窗口,按“确定”按钮后会出行下面窗口,按确认Jda窗口会重新启动,25,配置新建jda窗口,Jda窗口重新启动以后,就把该jda窗口切换到打印机接口状态就如下图.,26,确认打印窗口状态,用另外的非jda窗口命令行中输入 命令 wrtwtr可以查看jda打印窗口的状态如print11101,状态为str正常,如下图,27,测试使用,在另外的jda窗口中,按esc键再选择1,按回车进入报表区在要打印的报表前面选择2如下图,按F4键,28,测试使用,按F4后,在接着的画面中在“Printer“选项中填入之前设定的打印机在jda中的名字,例如print11101,如下图按回车,正常情况下就能在多页连续纸上打印,29,保存配置的jda窗口,先按“停止”按钮,停止jda与打印机的设置再关闭该jda窗口,提示你保存设置,选择保存,正查退出.下次使用时直接启动刚刚设置的jda窗口就,可以启动,按上两页介绍的用方法就可以打印报表区的报表,
