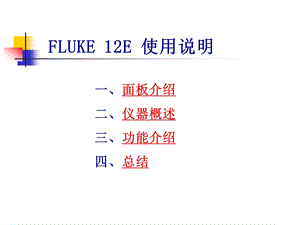

,一、面板介绍二、仪器概述三、功能介绍四、总结,FLUKE 12E 使用说明,显示屏,端子,旋转开关,HOLD键RANGE键“黄色”功能键,一、面板介绍,二、仪器概述 端子,二、仪器概述 显示屏,三、功能介绍,进入及退出手动量程模式：1.按 RANGE 键。每按 RANGE 一次会递增一个量程。当达到最高量程时，电表会回到最低量程。2.要退出手动量程模式，按住 RANGE 两秒钟。,返回,数据暂停：按下 HOLD 键保存当前读数。再按 HOLD 恢复正常操作。,三、功能介绍,测量交流或直流电压：1.将旋转开关转到、或，选择交流电或者直流电。2.将红色测试导线插入端子，并将黑色测试导线插入 COM端子。3.将探针接触想要的电路测试点，测量电压。4.阅读显示屏上测出的电压。,返回,三、功能介绍,测量交流和直流电压：,返回,三、功能介绍,测量交流或直流电流：1.将旋转开关转到、或。2.按下黄色按钮，在交流和直流电流测量间切换。3.取决于待测的电流，将红色测试导线插入端子或，并将 黑色测试导线插入COM端子。4.断开待测的电路路径，然后将测试导线衔接断口并施用电源。5.阅读显示屏上测出的电流。,返回,三、功能介绍,测量交流或直流电流：,返回,三、功能介绍,测量电阻：1.将旋转开关转到“”档。确保已切断待测电路的电源。2.将红色测试导线插入端子，并将黑色测试导线插入COM 端子。3.将探针接触想要的电路测试点，测量电阻。4.阅读显示屏上测出的电阻。,返回,三、功能介绍,测量电阻：,返回,三、功能介绍,通断性测试：当旋转开关转到“”档，按两次黄色按钮可启动通断性蜂鸣器。若电阻不超过50欧姆，蜂鸣器会发出连续音，表明短路。若电表读数为OL，则表示是开路。,返回,三、功能介绍,返回,测试二极管：1.将旋转开关转到“”档。2.按黄色功能按钮一次，启动二极管测试。3.将红色测试导线插入端子，并将黑色测试导线插入COM 端子。4.将红色探针接到待测的二极管的阳极而黑色探针接到阴极。5.若测试导线的电极与二极管的电极反接，则显示屏读数会 是OL。这可以用来区分二极管的阳极和阴极。,三、功能介绍,返回,测试电容：1.将旋转开关转到 档。2.将红色测试导线插入端子，并将黑色测试导线插入 COM端子。3.将探针接触电容器导线。4.待读数稳定后（长达15秒钟），阅读显示屏上的电容值。注意：在测量电容前，请断开电路电源并将所有电容器放电。,四、总结,1.测量电流或电压是带电进行的，其它操作一定注意要 切断电源，切勿带电进行测量。2.端子的选择：黑色测试导线始终插入COM端子；红色测试导线，只有测试电流时插入端子或，其 余时刻均插入端子。3.黄色功能键：当旋转开关转到“”档时，通过该键 切换测试档位，测试二极管或通断性测试。4.根据被测对象随时转换旋转开关的测试档位。,返回,
