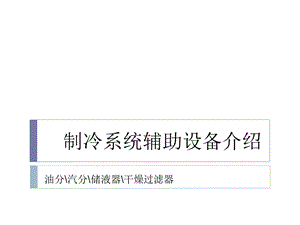

制冷系统辅助配件介绍(油分、汽分、储液器、干燥过滤器).ppt

制冷系统辅助设备介绍,油分汽分储液器干燥过滤器,制冷系统辅助设备,完整的蒸汽压缩式制冷系统中，除压缩机、冷凝器、膨胀阀和蒸发器四个主件外，为了保证系统正常、经济和安全的运行，还需设置一定数量的其它辅助设备。辅助设备的种类很多，按照它们的作用，基本上可以分为两大类：(1)维持制冷循环正常工作的设备，如两级压缩的中间冷却器等；(2)改善运行指标及运行条件的设备，如油分离器、集油器、氨液分离器、空气分离器以及各种贮液桶(或器)等。在制冷系统中还配有用以调节、控制与保证安全运行所需的器件、仪表和连接管道的附件等。,概 述,制冷系统辅助设备,制冷系统流程框图1 热泵型冷水机组 热泵型冷水机组又称为冷暖型冷水机组，多用于风冷式机组和小型空调机组 冷暖型机组可在夏季向空调系统提供冷冻水源，而在冬季可向空调系统提供空调热水水源，或直接向室内提供冷风和热风。制冷回路流程 制热回路流程,制冷系统辅助设备,1风扇 2翅片式换热器 3套管式换热器 4水泵 5膨胀阀 6视镜 7干燥过滤器 8贮液罐 9气液分离器 10压缩机 11四通换向阀 12单向阀1 13单向阀2 14单向阀3 15单向阀4 16低压接口 17高压接口,热泵型风冷式冷水机组原理图,制冷系统辅助设备,3 分离与贮存设备3.1 气液分离器制冷系统中的气液分离设备，用于重力供液系统中，如氨液分离器，将蒸发器出来的蒸气中的液滴分离掉，以提高压缩机运转的安全性；它也用在贮液器后面，用来分离因节流降压而产生的闪发气体，不让它进入蒸发器，以提高蒸发器工作效率分离原理主要利用气体和液体的密度不同，通过扩大管路通径减小速度以及改变速度的方向，使气体和液体分离 气液分离器有立式和卧式两种 正常工作时，其进气阀、回气阀、供液阀、出液阀、浮球的均压阀、压力表阀都是常开的,制冷系统辅助设备,3.2 贮液器1高压贮液器 高压贮液器一般位于冷凝器之后，作用是：,1）贮存冷凝器流出的制冷剂液体，使冷凝器的传热面积充分发挥作用；2）保证供应和调节制冷系统中有关设备需要的制冷剂液体循环量；3）起到液封作用，即防止高压制冷剂蒸气窜至低压系统管路中去。,高压贮液器a）氨贮液器 b）氟利昂贮液器 1压力表阀 2出液管 3安全阀 4放空气管 5放油管接头 6平衡管 7进液管,制冷系统辅助设备,3.3 油分离器工作的基本原理如下：1）利用油的重度与制冷剂气体重度的不同，进行沉降分离。2）利用扩大通道截面降低气体流速（一般约在0.81m/s），造成轻与重的物质易分离。3）迫使气体流动方向改变，使重的油与轻的气进行分离。4）气体流动撞击器壁，由于粘度不同、质量不同产生的反向速度也不同，促使油的沉降分离。1洗涤式油分离器,制冷系统辅助设备,3离心式油分离器,在筒体上部设置有螺旋状导向叶片，进气从筒体上部沿切线方向进入后，顺导向叶片自上而下作螺旋状流动，在离心力的作用下，进气中的油滴被分离出来，沿筒体内壁流下，制冷剂蒸汽由筒体中央的中心管经三层筛板过滤后从筒体顶部排出。筒体中部设有倾斜挡板，将高速旋转的气流与贮油室隔开，同时也能使分离出来的油沿挡板流到下部贮油室。贮油室积存的油可通过筒体下部的浮球阀装置自动返回压缩机，也可采用手动方式回油,制冷系统辅助设备,4 制冷剂净化与安全设备4.1 干燥器、过滤器和干燥过滤器1干燥器 2过滤器 3干燥过滤器 常用的有过滤器和干燥过滤器两种,干燥过滤器a)直角式 b)直通式,制冷系统辅助设备,干燥剂,滤网,干燥过滤器,
