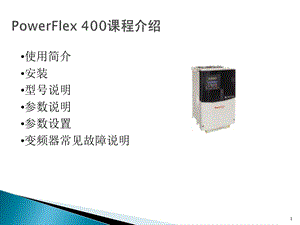

1,PowerFlex 400课程介绍,使用简介安装型号说明参数说明参数设置变频器常见故障说明,PowerFlex 400 变频器使用简介,2,一般作为风机，水泵设备上的控制变频器的环境温度-10 C-45 C不能使用Remote I/O通讯卡,3,PowerFlex 400变频器的安装,1.专用开关容量要与变频器相匹配（选用开关1.5-2.5倍）2.专用电柜要根据现场情况选择合适保护等级的电柜,要选择合适的排风装置.3.进线熔断器要选择动作快、分断能力高并且质量好的快速熔断器，熔断器额定电流的选择可根据变频器的功率进行选择。例如：22KW的变频器应选用60A的快速熔断保险。4.进线电抗器对于大与7.5KW的电机变频器,要安装进线电抗器以便滤掉谐波电流.5.出线电抗器对于电机距变频器较远的工况,要安装出线电抗器,出线电抗器还能改善功率因数品质.6.控制回路我们使用的变频器,控制回路都是直流24V或是无源的,所以要特别注意不要使高压进入.7.主回路电缆注意不要将进线和出线接错位置.接点要牢固.电缆容量要与电机相匹配.,4,PowerFlex 400变频器型号说明,选型的说明,5,6,快速熔断保险与变频器功率对应值,电机功率 KW 保险额定电流A2.2104.0205.5207.5251130154018.5502260451255515075200,7,例：C框架（更换以太网外壳版）型号：22c-D022N103,8,例：D框架型号：22c-D045A103,9,例：E框架型号：22c-D072A103,变频器的接线和接地图,11,变频器电源端子接线,R/L1,S/L2,T/L3,P1,P2,DC-,U/T1,V/T2,W/T3,PE,PE,三相电源输入,到电机，改变任意两相会使电机改变转向,保护接地,电感接入接入时将短封片拆除,直流制动器正极接在P1P2（保留短封片）上，负极接在DC-上,12,变频器控制接线接线图,16,控制端子接线接线图1,17,控制端子接线接线图2,18,控制端子接线接线图3,19,控制端子接线接线图4,20,控制端子接线接线图5,21,控制端子接线接线图6,22,操作键盘,23,操作健说明,24,操作面板说明（中文）,ESC退出：在编程菜单中后退一步，取消一次参数变化并且退出编程模式SEL选择：在编程菜单中前进一步，查看参数值时选择一个数字上下箭头：改变参数组或参数号，增加/减少一个闪烁的数字值回车键：在编程菜单中前进一步，保存一个修改的参数值数字量增加和减少箭头：控制变频器的速度（在缺省状态下是激活的）启动运行键：用于变频器启动（在缺省状态下是激活的）AUTO自动键：用于选择自动控制模式OFF停止键：用于停止或者清楚故障,25,键盘指示灯说明,26,基本编程-自动模式,P042-自动模式 需要停车进行设置相关参数：T051 T052 T053 T054,27,手动/自动转换A,28,手动/自动转换B,29,手动/自动转换C,30,手动/自动转换D,31,变频器参数意义说明,P03(Motor NP Volts),参数名称,参数号,参数组号：b=基本显示组 P=基本编程组 T=端子组态组 C=通讯组太组 A=高级编程组 R=辅助继电器卡件组 d=高级显示组,32,变频器参数组说明,基本参数b基本编程P端子组态T通讯组态 C高级编程 A辅助继电器R高级显示d,33,基本参数,从“基本参数”中可以查看到电机正在运行中的：b001-输出频率b002-命令频率b003-输出电流b004-输出电压b005-直流母线电压b007-故障码1b010-输出功率b013-转矩电流b014-变频器温度,34,基本编程,从“基本编程”中可以设置：P031-电机铭牌电压P032-电机铭牌频率P033-电机铭牌电流P034-最小频率P035-最大频率P036-启动源P037-停止模式P038-速度基准值P039-加速时间P040-减速时间P041-复位成缺省值P042-自动模式,35,基本编程-启动源设置,P036-启动源 此参数需要停车进行设置P036=0 键盘控制变频器运行I/O端子01=停止（惯性停车），I/O端子02=不使用，I/O端子03=不使用P036=1 3线制控制 由输入端子控制变频器运行I/O端子01=停止（由P037设置停止方式），I/O端子02=启动，I/O端子03=方向P036=2 2线制控制 由输入端子控制变频器运行I/O端子01=停止（惯性停车），I/O端子02=正向运行，I/O端子03=反向运行,36,基本编程-停止方式设置,P037-停止方式 P037=0 斜坡停止并且清除故障P037=1 惯性停止并且清楚故障P037=4 斜坡停止P037=5 惯性停止,37,基本编程-速度基准值,P038-速度基准值P036=0 键盘控制变频器速度P036=1 内部频率（来自于A142内部频率源）P036=2 模拟量输入1（该模拟量源由T069-模拟量输入1和控制板上DIP开关AI1进行选择，缺省的AI1开关是0-10V）P036=3 模拟量输入2（该模拟量源由T073-模拟量输入2和控制板上DIP开关AI2进行选择，缺省的AI2开关是0-10V）P036=4 预置频率（当T051-T054数字量端子编辑为预置频率时，并且数字量被激活后，变频器的频率由A143-A146来控制）P038=5 通讯口频率源,38,基本编程-加速时间、减速时间,P039-加速时间 由P039和A147决定加速时间P040-减速时间由P040和A148决定减速时间,39,端子组态,从“端子组态”中可以做以下设置：T051-数字量输入1选择T052-数字量输入2选择T053-数字量输入3选择T054-数字量输入4选择T055-继电器输出1选择T060-继电器输出2选择T069-模拟量输入1选择T073-模拟量输入1选择T082-模拟量输出1选择,40,数字量输入端子设置,T051/T052/T053/T054 相关参数：P036/P038/P039/P040/A141/A142/A143-A146/A147/A148/A166/A177/A180/d301/d302=0 不用=1 消防强制模式=2 自动模式=3 本地=4 端口1=8 预置频率=10 清楚故障=11斜坡停止/清除故障=12 惯性停止/清除故障=14 模拟量输入1控制=15 模拟量输入2控制,41,数字量输出端子设置,T055/T060 相关参数：P033/T056/T058/T059/T069/T072/T073/T076/A163/d318=0 准备好/故障=1 频率到达=2 电机运行=3 手动激活=4 电机过载=7 电流超限=14 不可恢复故障,42,通讯组态,从“通讯组态”中可以做以下设置：C102-通讯格式C103-通讯数据速率C104-通讯节点地址C108-启动命令源2C109-速度给定源2,43,高级编程,A142-内部频率A143-146-预置频率0-预置频率3A163-自动重新启动尝试A164-自动重新启动延时A181-电机过载选择,44,高级显示,d303-通讯状态d307-故障码1d308-故障码2d309-故障码3d310-故障时间1（小时）d311-故障时间1（分钟）d312-故障时间2（小时）d313-故障时间2（分钟）d314-故障时间3（小时）d315-故障时间3（分钟）d318-输出功率因数,45,故障码1,46,故障码2,47,故障码3,48,故障码4,49,故障码5,50,变频器的故障排除,1.根据故障码查找故障2.外围线路故障A.主回路故障B.控制回路故障,
