示波器使用说明.pptx

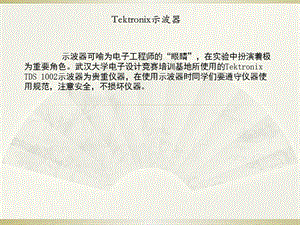

Tektronix示波器,示波器可喻为电子工程师的“眼睛”，在实验中扮演着极为重要角色。武汉大学电子设计竞赛培训基地所使用的Tektronix TDS 1002示波器为贵重仪器，在使用示波器时同学们要遵守仪器使用规范，注意安全，不损坏仪器。,一、P2200 无源电压探头,探头由四个部件组成，使用探头过程中应防止部件丢失。,开关在1X 位置时，P2200 探头的带宽为6 MHz开关在10X 位置时，其带宽为200 MHz,使用过程中应注意使探头衰减选择与示波器“探头”选项设置一致,一、P2200 无源电压探头,二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器),示波器按钮虽多，但基本应用所涉及的按钮仅有三四，下述面板按钮介绍标红色字体部分为常用按钮。,二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器),1.存储/调出（SAVE/RECALL）。存储和取回波形和波形到内存或软盘。,2.测量（MESSURE）。执行自动化的波形测量。,3.采样（ACQUIRE）。采样设置。,4.工具（UTILITY）。激活系统工具功能，诸如选择语言。,5.光标（CURSOR）。激活光标，测量波形参数。,6.显示（DISPLAY）。改变波形外观和显示屏。,7.帮助（HELP）。激活帮助系统。,8.默认设置（DEFAULT SETUP）。恢复出厂设置。,9.自动设置（AUTO SET）。自动的设置垂直、水平和触发器控制器用于可用的显示。,1,2,3,4,5,6,7,8,9,10,11,12,10.单序（SINGLE SEQ）。一次单脉冲捕获设置触发参数至正确位置。,11.运行/停止（RUN/STOP）。停止和重新启动捕获。,12.打印设置（PRINT）。打印机设置。,1,2,3,4,5,6,7,8,9,10,12,11,13,14,15,1.垂直位置(VERTICAL POSITION)。调节所选波形的垂直位置（可调节光标1位置）。,2.通道1菜单(CH1 MENU)。显示/关闭CH1通道波形。,3.垂直刻度(VOLTS/DIV)。调整所选波形的垂直刻度系数。,4.运算菜单(MATH MENU)。显示所选运算类型、波形。,5.水平位置(HORIZONTAL POSITION)。调节相对于已捕获波形的触发点位置。,6.水平视窗菜单(HORIZONTAL MENU)。调节水平视窗及释抑电平。,7.SET TO ZERO。设置相对于已捕获波形的触发点到中点。,8.水平刻度（SEC/DIV）。调整所选波形的水平刻度系数。,9.触发电平（TRIGGER LEVEL）。调节触发电平。,10.触发菜单（TRIG MENU）。调节触发功能。,二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器),1,2,3,4,5,6,7,8,9,10,12,11,13,14,16,11.SET TO 50%设置触发电平至中点。,12.强制触发（FORCE TRIG）。强制进行一次立即触发事件。,13.触发线（TRIG VIEW）。显示垂直触发点位置。,14.探头检查（PROBE CHECK）。调节探头补偿。,15.外部触发（EXT TRIG）。使用TekProbe介面进行外部触发输入。,15,16.屏幕按钮。根据屏幕显示调节对应的选项。,二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器),三、示波器基本运用,1.打开电源，等待确认所有自检通过。,功能检查：,2.将示波器探头连接至PROBE COMP 连接器。,3.按下【AUTOSET】按钮，在显示屏上会显示一个方形波（约5V，1KHz）。4.调整【VOLT/DIV】改变每格电压值，调整【SEC/DIV】改变每格对应时间值，按【RUN/STOP】切换可观擦动态、静态波形。,1.按下CH 1 MENU（CH 1 菜单）“探头”“电压”“衰减”选项并选择10X。在P2220探头上将开关设定到10X 并将探头连接到示波器的通道1 上。如果使用探头钩式端部，请确保钩式端部牢固地插在探头上。2.将探头端部连接到探头元件5V1kHz 终端，将基准导线连接到探头元件机箱接地终端。显示通道，然后按下“自动设置”按钮。3.检查所显示波形的形状。4.如有必要，请调整探头。,三、手动探头补偿,四、示波器使用基础-光标使用,使用光标可快速对波形进行时间和振幅测量。时间测量步骤：1.按下CURSOR（光标）按钮查看Cursor（光标）菜单。2.按下“类型”“时间”。3.按下“信源”CH1。4.旋转多用途旋钮【CURSOR1】，将光标置于第一个测量点。5.旋转多用途旋钮【CURSOR2】，将光标置于第二个测量点。,显示界面右侧【增量】为光标1、2的相对时间宽度；【光标1】、【光标2】为光标相对与原点的时间值。,四、示波器使用基础-光标使用,电压测量步骤：8.按下“类型”“幅度”。10.旋转多用途旋钮【CURSOR1】，将光标1置于第一个测量点。12.旋转多用途旋钮【CURSOR2】，将光标2 置于第二个测量点。,类似与时间测量，在显示界面右侧可读出电压测量的相关参数。,四、示波器使用基础数学计算,通过按【MATH MENU】按键切换到信号数学运算界面，通过选择“操作”类型（分别有FFT、+、）可实现对单路信号做FFT分析，双路信号加减运算。在FFT模式下可通过“信源”选择输入信号通道，可切换“窗口”选择FFT观察窗类型。在FFT分析时也可使用光标辅助观察信号频谱特性，操作和前述光标使用一致，对信号加减运算操作和FFT分析操作类似。,四、示波器使用基础双通道观察,在双通道观察模式下需选择触发信源选择。按【TRIG MENU】进入设置界面对触发“类型”、“信源”、“斜率”“触发方式”“耦合”进行设置。旋转【LEVEL】可对触发电压进行调整，【SET TO 50%】可将触发电压自动设置为信号中点。,本PPT只介绍了示波器的几项简单应用，更具体的说明请参阅本示波器使用说明书，要熟练使用示波器还需同学们多多动手操作。,
