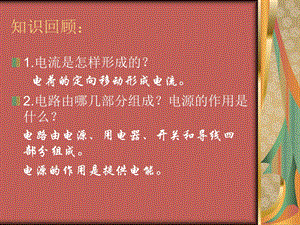

知识回顾：,1.电流是怎样形成的？电荷的定向移动形成电流。2.电路由哪几部分组成？电源的作用是什么？电路由电源、用电器、开关和导线四部分组成。电源的作用是提供电能。,1、电源是提供电压的装置，电压是形成电流的原因。2、单位是：伏特 简称伏（V）常用单位：千伏（kV），毫伏（mV）,一、电压,U,1 kV=103 V1 mV=10-3 V,比一比,算一算,1、256kV=V,2、220mV=V,2.56105,0.22,一节干电池1.5 V,照明电路：220V,对人体安全的电压 不高于36V,一支铅蓄电池 2 V,二、电压的测量电压表,3,15,构造：,量程：,分度值：,符号：,二.电压的测量电压表,构造：有三个接线柱，两个量程小量程：0-3V；分度值：0.1V大量程：0-15V；分度值：0.5V,电压表的使用规则：1.并联：电压表必须并联在被测电路两端.2.使电流从“”接线柱流入电压表，从“”接线柱流出电压表。(正进负出）3.被测电压不能超出电压表的量程：若预先不知电压的大小，则先用大量程“试触”，然后再选择合适的量程。,电压表的读数,1、下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压,C,2.关于电压表的使用，正确的是（）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法,C,3、如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？,思考,5、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）,D,6、在图所示电路中，开关闭合后，会出现的后果是（）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏,D,如图所示，已知两只灯泡L1和L2是串联的，则在、和三个电表中（电流表或电压表）判断正确的是()A.是电流表，和是电压表；B.和是电压表，是电流表；C.和是电流表，是电压表；D.和都是电流表,B,7、如图示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）AL1的灯丝断了BL2的灯丝断了 CL1的接线短路DL2的接线短路,C,
