第五章电流与电路精品教育.ppt

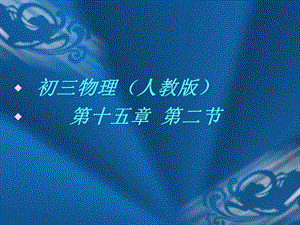

初三物理（人教版）第十五章 第二节,电流和电路,一、电荷二、电流和电流表三、电路和电路图四、串联、并联及其电流规律五、家庭电路,摩擦起电现象 实验自然界只有两种电荷：正电荷、负电荷同种电荷相互排斥，异种电荷相互吸引元电荷：最小的电荷。用符号e表示，e=1.6x10-19C电荷在导体中定向移动。导体；绝缘体,一、电荷,练习1：下列说法正确的是（）A.导体中有电荷,绝缘体中没电荷B.导体和绝缘体之间没有绝对界限C.导体中自由移动的是自由电子D.导体是重要的电工材料,绝缘体则用得很少,B,二、电流和电流表,电流：电荷的定向移动注意：（1）可能由正电荷定向移动形成（2）可能由负电荷定向移动形成（3）可能由正负电荷往相反方向移动形成方向：规定正电荷移动的方向为电流方向,表示电流强弱的物理量电流。用字母 I 表示（1）单位：安培（A）、毫安（mA）、微安（A）（2）换算：1A=1000mA，1mA=1000A怎样接电流表(1)符号,两个量程(00.6A，03A)(2)使用规则：a.电流表必须和被测用电器串联b.电流从“”接线柱进，“”接线柱出c.接“0.6”接线柱时，最大能测量电流为0.6A 接“3”接线柱时，最大能测量电流为3A,怎样读数（1）明确电流表可测的最大电流（0.6A或3A)（2）确定一小格代表多大电流(0.02A或0.1A)（3）接通电路后，看表针向右偏过多少格，便可知电流是多少,练习2：下图中电流表的 读数为_A,0.5,电路的构成：电源、用电器、开关、导线电路图：用符号代表实物画出来的电路电路的三种状态,三、电路和电路图,四、串联、并联及其电流规律,串联电路：把电路元件逐个顺序连接起来的电路。1、电路特点：（1）一条回路，无干路、支路之分（2）各用电器相互影响（3）开关控制所有用电器2、电流特点：电路中电流处处相等：I1=I2=I3=In,并联电路：把电路元件并列连接起来的电路。1、电路特点：（1）两条或以上的路径，有干、支路（2）各支路用电器互不影响（3）干路开关控制整个电路，支路开关控制支路 用电器2、电流特点：干路中的电流等于各支路中的电流之和如右图：I=I1+I2,练习3、下列电路图中，串联的有(),并联的有(),b、c,a、d,返回,返回,
