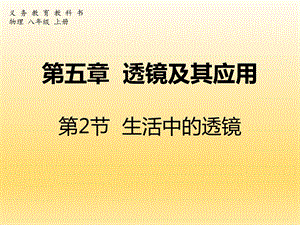

第五章透镜及其应用第2节生活中的透镜(A案)精品教育.ppt

第2节 生活中的透镜,第五章 透镜及其应用,义 务 教 育 教 科 书物理 八年级 上册,新疆文化旅游节冰凸透镜采集圣火,透 镜 在 生 活 中 的 应 用,漂亮的照片,照相机主要由哪几部分组成？它的镜头相当于什么？胶卷相当于什么？物体在胶卷上成的像有什么特点？,照相机主要由哪几部分组成？,照 相 机,讨论与交流,1.像比物小还是比物大？,2.像是倒立还是正立？,3.像和物与凸透镜的位置如何？,回答问题,照 相 机 的 原 理,A,B,A,B,镜头-凸透镜,胶卷-光屏,1、照相机的镜头相当于一个凸透镜，胶卷相当于屏幕。,2、照相机成像的特点：倒立、缩小的实像,生活中的照相机数码相机,数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存。,投影仪成像特点,像是缩小还是放大？像是正立还是倒立？像距与物距哪个大？像与物体位于凸透镜的同侧还是两侧？,投影仪的原理,A,B,A,B,投影仪的镜头相当于一个凸透镜，屏幕相当于光屏。,投影仪成像特点:倒立、放大的实像,平面镜在这里有什 么作用？,投影仪的使用,改变光的传播路径,使投影片的像出现在投影机前方的屏幕上。,投影片要倒放。,我们要在屏幕上看到正立的像，投影片应该怎么放?,放大镜,2.放大镜成像的特点：,正立、放大的虚像。,1.放大镜实质就是一个凸透镜。,放大镜成像特点,像是缩小还是放大？像是正立还是倒立？像和物位于透镜的两侧还是同侧？,生活中的透镜,倒立、缩小的实像,倒立、放大的实像,正立、放大的虚像,小结,物体通过照相机可以成一个倒立的缩小的像。物体通过投影仪可以成一个倒立的放大的像。物体通过放大镜我们可以看到一个正立的放大的像。,注：这里的倒立、正立；放大、缩小是指物体的像相对于物体来说的。,实像和虚像,实像：是实际光线会聚而形成的,能呈现在光屏上。例如：,虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上。例如：,平面镜成像,放大镜的像,小孔成像,照相机的像,投影仪的像,“眼睛受骗”,正立或倒立,放大或缩小,实像或虚像,倒立,倒立,正立,缩小,放大,放大,实像,实像,虚像,异侧,异侧,同侧,异侧或同侧,当堂练习,答案:D,答案:B,答案:C,4.用照相机拍照时，得到的像是()A正立、放大的实像 B倒立、放大的虚像 C正立、放大的虚像 D倒立、缩小的实像 5.在圆形鱼缸里养的鱼，看起来比真实的鱼要大，这是因为圆形鱼缸相当于一个，所看到的鱼是(填“实像”或“虚像”)，这个像（填“能”或“不能”）用光屏承接。,D,凸透镜,虚像,不能,
