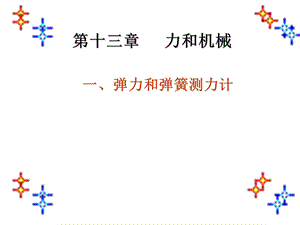

第十三章一、弹力和弹簧测力计(09级)精品教育.ppt

第十三章 力和机械,一、弹力和弹簧测力计,1、形变,物体在力的作用下形状或体积的改变，叫做_。,(1)弹性形变,(2)塑性形变,形变,形变,(1)什么叫弹性形变？,当物体发生形变后，撤去外力_完全恢复原状的形变称为弹性形变。,(2)塑性形变,撤去外力不能恢复原状的形变。,能够,哪些物体能产生弹性形变？,思考：,钢尺、弹簧、橡皮筋等,(2)塑性形变,撤去外力_恢复原来形状的形变。,哪些物体能产生塑性形变？,思考：,橡皮泥、面粉团、泥巴等,不能,当拉长橡皮筋或压缩弹簧时，你的手有什么感觉？,思考：,感觉到：它们对手有_的作用,力,2.什么叫弹力？(elastic force),物体由于发生弹性形变而产生的力，叫_。,弹力,观察物体形变大小与外力大小的关系！,结论:,作用在物体上的外力_，物体的形变就_。,越大,越大,根据物体_可以测定力的大小。,形变的大小,3.用什么测量力的大小？,测量力的大小的工具叫_。,弹簧测力计,测力计,测量力常用工具叫_，也叫弹簧秤。,形形色色的弹簧测力计,观察弹簧测力计,(2)、弹簧测力计的构造,(1)、弹簧测力计的作用,(3)、弹簧测力计的原理,(4)、弹簧测力计使用方法,活动,(1)、弹簧测力计的作用,用来_。,测量力的大小,(2)弹簧测力计的构造,(3)弹簧测力计的原理,在_内，弹簧受到的拉力_，弹簧的伸长就_。,弹性限度,越大,越长,(4)、弹簧测力计的使用方法,(1)看清它的_，使用时不能测量超过_的力。,(2)认清它的_.,(3)检查指针是否指在_处，若不在，应调零。,(4)观察时，视线必须与刻度盘_。,量程,量程,分度值,零刻度线,垂直,你的力气有多大,成年男子右手的拉力大约是700牛，女子大约是390牛，一般人右手的最大握力大约是560牛，左手的大约是430牛。,弹簧测力计的量程为：_。,(1)分度值为：_。,0.2N/格,(2)力的大小为：_,1N+20.2N/格=_.,1.4N,读出弹簧测力计的示数,05N,活动,练习使用弹簧测力计,1、用手拉秤钩，使指针指在1N、5N,感受一下1N、5N的力有多大?,2、将钩码和木块分别挂在秤钩上，读出 它们对弹簧测力计的拉力,3、把一根头发拴在弹簧测力计上的秤钩 上，用力拉头发，读出头发被拉断时 拉力的大小,注意,发生弹性形变的物体，当外力超过一定的限度也会发生塑性形变，即撤去外力后，不能恢复原状。,知识提高,弹簧测力计的测量原理：,三种表述：1、拉力越大，弹簧的形变就越大；2、在一定范围内，拉力越大，弹簧伸得越长；3、在一定范围内，弹簧的伸长量跟拉力成正比。,例：现有一根弹簧，用它来做实验，测得加在弹簧上的拉力与弹簧伸长量的关系如下表所示：,1、用它做弹簧测力计，最大测量值是_。原因是：_ _。,40N,超过了40N后，弹簧的伸长量不再跟拉力成正比,
