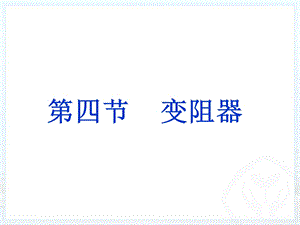

第四节 变阻器,思考问题：,如何改变灯泡的亮度？,沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？,铅笔芯,做一做,实验总结,当铅笔芯连入电路中的长度变长时，电流表示数，灯泡亮度。,变小,当铅笔芯连入电路中的长度变短时，电流表示数，灯泡亮度。,变大,变亮,变暗,想一想,这个实验中，,改变接入电路中的铅笔芯的长度来改变电阻。,引起电流变化的原因是什么？,一、变阻器,滑动变阻器,能改变接入电路中电阻大小的元件叫做变阻器。,电阻箱,电位器,滑动变阻器：,1、构造：,表面涂有绝缘层的电阻丝,瓷管,金属滑片P,金属杆,支架,2、结构示意图：,3、电路符号：,四、铭牌上标有什么？其含义是什么？“20 2A”是什么意思？,20 2A,变阻器的最大阻值是20，允许通过的最大电流是2A。(否则会烧坏变阻器),五、变阻器是根据什么原理制成的？在电路中的作用是什么？,五、变阻器的原理和作用,作用：通过改变电阻的大小而改变电流的大小原理：通过改变接入电路中电阻线的长度去改变电阻,思考问题（4）,滑动变阻器有四个接线柱，但是连入电路中只要其中两个接线柱，那么如何连接呢？,A,B,C,D,D,A,B,C,C,接入电路的接线柱AD,如何增大接入电路的电阻？A、滑片向左移B、滑片向右移,D,A,B,C,C,接入电路的接线柱AC,如何增大接入电路的电阻？A、滑片向左移B、滑片向右移,D,A,B,C,C,接入电路的接线柱BC,如何增大接入电路的电阻？A、滑片向左移B、滑片向右移,接入电路的接线柱BD,如何增大接入电路的电阻？A、滑片向左移B、滑片向右移,D,A,B,C,C,五、变阻器的原理和作用,作用：通过改变电阻的大小而改变电流的大小；起保护电路的作用。原理：通过改变接入电路中电阻线的长度去改变电阻,六、滑动变阻器的使用方法,（1）认清它的最大电阻和允许通过的最大电流。（2）要串联在电路中（3）一上一下（4）闭合开关前应将滑片放在阻值最大位置。,接入电路的接线柱BD,D,A,B,C,C,用滑动变阻器改变小灯泡的亮度。,小实验：,能表示出阻值的变阻器。,旋钮式电阻箱,三、电阻箱,内部结构,电位器,四、变阻器的应用,电位器,D,练一练,2.一个滑动变阻器铭牌上标有“20 1A”的字样，它的意思是指变阻器的(),D,(A)电阻最小值是20,允许通过的最大电流是1A(B)电阻最小值是20,允许通过的最小电流是1A(C)电阻最大值是20,允许通过的最小电流是1A(D)电阻变化范围是020,允许通过的最大电流是1A,练一练,3.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。,_,_,练一练,4 做一做,油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。,变小,变大,
