    风电场工程设计导则.docx

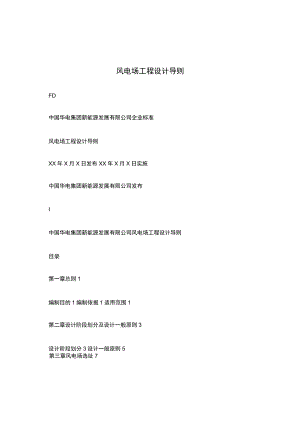

    风电场工程设计导则FD中国华电集团新能源发展有限公司企业标准风电场工程设计导则XX年X月X日发布XX年X月X日实施中国华电集团新能源发展有限公司发布I中国华电集团新能源发展有限公司风电场工程设计导则目录第一章总则1编制目的1编制依据1适用范围1第二章设计阶段划分及设计一般原则3设计阶段划分3设计一般原则5第三章风电场选址7资料收集、整理7风能资源普查7风力发电场的宏观选址7风力发电场测风7风力发电场场址选择原则10第四章风电场可行性研究11可行性研究报告的编制和审查11风电场工程等级划分和设计安全标准11工程地质12II规划装机容量12风电机组选型12风电场年发电量估算17电气18土建工程19环境保护和水土保持20消防23可研概算错误!未定义书签财务评价29第五章风电场初步设计36初步设计报告的编制和审查36风力发电场总体布局36风电机的微观选址38风力发电机基础40变电站建筑部分43电气部分55风电场集电线路59施工组织设计61交通工程65初步设计概算70第一章总则编制目的为规范和促进中国华电集团新能源发展有限公司风电场工程建设工作,统一和规范公司所属风电场工程设计标准,以追求合理的工程投资获得最佳的经济效益和社会效益为目标,制订本设计导则编制依据国家和行业有关设计标准、规程和规范,具体见中国华电集团公司及中国华电集团新能源发展有限公司相关管理规定适用范围本导则适用于中国华电集团新能源发展有限公司及其全资、控股公司所属或管理的新建的风力发电工程设计,参股项目可参照执行本导则适用于装机容量为20MW级及以上或以35kV及以上电压等级并入电网的陆上风电场工程设计工作,其他规模和离网型陆上风电场及海上风电场工程设计可参考执行风电场工程设计一般包括风电场和变电站两部分,风电场工程接入系统设计按有关规定执行1本导则仅就主要设计内容进行说明,未尽部分应按照国家和行业现行规程规范执行,满足相关规程规范要求本导则为企业指导性标准,如与国家强制性标准相矛盾,应按国家标准执行本导则由中国华电集团新能源发展有限公司负责解释第二章设计阶段划分及设计一般原则设计阶段划分划分一般原则根据国家有关规定,结合本公司特点,风电场工程设计阶段一般划分为工程规划、预可彳亍性研究、可行性研究、初步设计、施工图设计、竣工图设计等阶段适用阶段本导则仅就风电场设计一般原则、风电场选址、可行性研究设计和初步设计分别进行说明;工程规划、预可行性研究和施工图设计、竣工图设计等可参照国家和行业相关规程规范执行各阶段工作内容1可行性研究阶段:1)确定工程任务和规模,论证项目开发的必要性和可行性;2)对风电场风能资源进行评估;3)查明风电场场址工程地质条件,提出相应的评价和结论;4)选择风电机组选型,提出风电机组优化布置方案,计算发电量;5)根据风电场工程接入系统方案,提出风电场和变电站电气设计方案;6)拟定消防方案;7)确定工程总体布置、中央控制室的结构型式、布置方案和3主要尺寸,拟定土建工程方案和工程量;8)确定工程占地范围及建筑征地主要指标,拟定施工组织设计方案、编制施工总进度;9)拟定风电场工程定员编制,提出工程管理方案;10)环境保护和水土保持设计;11)劳动安全和工业卫生方案;12)编制节能减排方案;13)可研设计概算;14)经济评价2初步设计阶段1)根据微观选址成果和设计要求,进行风电场补充测量地质详勘;2)根据最新地形地质勘探成果和风能资源测量分析结果,优化确定风电机组的微观位置,复核发电量;3)确定轮毂设计高度,提出塔架设计方案;4)进行风电机基础设计,提出风电机基础设计方案;5)进行机组变基础设计,提出基础结构型式和配筋设计方案;6)确定集电系统电气主接线,选择确定机组变、开关、熔断器、避雷器等、电力电缆、杆塔等主要设备材料的型号、规格根据路径计算线路长度和杆塔数量等;7)提出风电机组塔架、机舱、叶片吊装方案、设备堆放布置、吊装平台设计、风电机组基础及风电场变电站施工方案等,细化施工工期,编制施工网络进度图48)对风电场内外交通道路进行布置与初步设计;9)进行变电站及站内建筑、安装工程设计,提出总平面布置和竖向布置等;10)初步设计概算;其中,初步设计中未涉及的项目按可研概算成果纳入初步设计概算设计一般原则符合国家法规原则风电场设计必须遵守国家有关法规的规定,应严格按国家最新规定的核准制程序进行设计文件应符合有关规章制度规定的内容和深度要求近期建设与远期发展相结合原则风电场设计应结合工程的中长期发展规划进行,正确处理近期建设与远期发展的关系安全性、合理性、先进性原则风电场设计应本着安全可靠、经济合理、技术先进等原则,结合地区特点,在确保工程安全的前提下,积极推广、采用成熟的新技术、新设备、新材料、新工艺,努力提高自动化水平统筹、节约、环保和安全原则1风电场工程设计应充分利用场区已有设施,统筹考虑分期建设情况,避免重复建设2风电场工程设计应落实环境保护和水土保持措施,减少工程建设对环境和植被的破坏;53风电场工程设计应符合劳动安全与工业卫生的要求,落实安全预评价提出的安全对策措施;6第三章风电场选址资料收集、整理从地方各级气象台、站及有关部门收集的有关气象、地理及地质数据资料,对其进行分析和归类,从中筛选有代表性的完整数据资料其中包括能反映该地气象特征的多年平均值和极值,如平均风速和极端风速、平均气温和极端气温、平均气压、雷暴日数等风能资源普查对收集的资料进行进一步分析,按标准风能区域、风功率密度等级,初步确定风能可利用区IOm高度有效风功率密度在W/m以上属于可开发区域风力发电场的宏观选址根据风能资源调查与分区的结果,选择最佳的场址,全面考虑场址所在地对电力的需求及交通、电网、土地使用和环境等因素,力求增大风力发电机组的输出,提高供电的经济性、稳定性和可靠性,最大限度减少各种因素对风能利用、风力发电机组使用寿命和安全的影响风力发电场测风为了正确评价拟选风力发电场的风能资源情况,取得代72表,性风速风向资料,了解不同高度风速、风向变化特点以及地形地貌对风的影响,必须进行实地测风现场测风应连续进行,至少持续一年以上,有效数据不得少于90%测风塔数量依地形和项目规模而定测风的位置,应选择在风电场内风能资源具有代表性的位置测风位置附近应无高大建筑、树木等障碍物,与单个障碍物距离应大于障碍物高度的3倍,与成排障碍物距离应保持在最大高度的10倍以上测风设备的数量,应依风场规模及场内地形的复杂程度而定对于地形较为平坦、容量在50MW以下的风场,可选择一处安装测量设备;对于地形较为复杂或容量超过MW的风场,应选择二处及以上安装测风设备测风塔安装的高度不应低于拟安装的风力发电机组的轮毂中心高度,一般为70m风电场多处安装测风塔时,其高度可按IOm的整数倍选择,但至少应有一处测风塔的高度高于拟安装的风力发电机组的轮毂高度安装在测风塔上的测量仪器包括:风速传感器、风向传感器、气压传感器、温度传感器和数据采集器等设备只在一处安装测风塔时,测风塔应安装至少四层风速、风向传感器,其中两层应选择在IOm高度和拟安装的风力发电机组的轮毂高度处,其它层可按IOm的整数倍高度安装,通常会选择在30m和50m高度不得对现场采集的原始数据进行任何的删改增减对下8载的数据应及时进行复制和整理,应对数据进行初判,看其是否在合理范围内测风数据的合理范围和数据相关性及变化趋势见下表:表数据合理范围主要参数平均风速风向平均气压合理范围Oms小时平均风速40ms0°小时平均值o94小时平均值表数据相关性主要参数50m30m高度小时平均风速差值50m10m高度小时平均风速差值50m30m高度风向差值合理相关性<s<s<。表数据变化趋势主要参数Ih平均风速变化Ih平均气温变化Ih平均气压变化合理变化趋势<6ms<5°<1在数据整理过程中,发现数据缺漏和失真时,应立即与现场测风人员联系,认真检查测风设备,及时进行设备检修或更换,对缺漏和失真数据应说明原因特殊的地理和气象条件要对风力发电机组提出特殊的要求,如海拔超过m,最大风速超过5Oms或极大风速超过70ms,气温低于零下20,积雪、积冰、雷暴、盐雾或沙尘多发地区等风力发电场场址选择原则场址区年平均风速较大拟建风电场地面以上70m高处,年平均风速一般应大于6ms;海拔超过m的高原地区,应大于/s;对于风电电价较高的地区,可适当放宽,但不应低于/s场址区场地开阔,地质条件较好场地开阔便于大规模开发和运输、管理良好的地质条件可有效减少基础工程投资场址对外交通运输方便场址选择应根据风电机机舱重量、叶片长度等充分考虑大件运输的可行14及对投资的影响风电场并网条件良好应符合电网规划,电力消纳能力满足风电场建设规模的要求,尽量靠近电网,减少送出工程投资土地征用方便风电场单位容量布机区域的面积一般为m/kW,土地征用面积约为布机区域面积的1%应尽量避开基本农田、养殖区、自然保护区及军事基地或国家重要设施对环境影响小风电场布置应考虑风电机噪声对附近居民的影响,机位一般应布置在民居m以外210第四章风电场可行J性研究设计可行性研究报告的编制和审查风电工程可行性研究报告由有资质的咨询、设计单位完成可行性研究报告具体内容和深度应按照国家发改委风电场工程可行性研究报告编制办法和风电场工程可行性研究报告设计概算编制办法及计算标准执行风电场的规划选址按照风电场场址选择技术规定进行在风电项目的可行研究报告编制完成后,主机设备招标采购前,应组织咨询单位或专家对可研设计进行审查,为编制项目核准报告创造条件风电场工程等级划分和设计安全标准风电场工程等别应根据装机容量和变电站电压等级划分为四等,当装机容量和变电站电压分属不同的等别时,工程等别应按其中较高的等别确定表风电场工程等别划分工程等别IIIIV工程规模大型大型中型小型装机容量5050变电站电压等级3535根据工程等别和规模,确定建筑物级别和建筑物结构安11全标准工程地质分析拟建风场的风的形成原因及类型,有无破坏性的飓风等调查拟建风场XX年一遇最大洪水位及地震等级,对风电机及变电站有无潜在的危害勘查拟建风场的地质情况、地下水位等,根据地形地质条件复杂程度,一般选择不少于5处有代表性地段进行地质钻探,以拟定风电机基础、建筑物及设备基础的选型和场内道路布置等规划装机容量根据当地*批准用地范围及测风数据,用相关软件对风场进行规划装机容量估算根据确定的风电场规划装机容量,提出风电场分期开发方案风电机组选型根据所收集的有关风能资料和工程地质资料,对技术成熟的风电机进行比选,通过对可选择机型进行机组价格、电气设备费用和施工费用等方面的经济技术比较,结合风电场风资源和地形特点,考虑风电机叶片、塔筒等大件运输对道路以及安装场地的需求等12风电机设备选型主要应考虑以下几方面因素:(1)多年平均风速和极限风速;(2)设备运输及吊装方案的可行性与经济性比较;根据当地气象条件确定是否选择低温型风电机组;机组的运行稳定性;(5)机组运行维护、备品备件采购与更换方便性;(6)预计在项目建设阶段设备生产厂商主要机型的市场供需情况整机技术要求机组输出端电网条件(1)电压范围为额定电压;(2)频率范围为:48Hz:每次频率低于时要求至少运行10;:连续运行;-51Hz:每次频率高于时,要求至少运行2(3)电压对称性,即电压不平衡值应保持在电压负序分量与正序分量的比例不超过2%;每年电网停电应小于20次,每次最长停电持续时间应不超过3天性能要求(1)机组的切入风速应小于/s,切出风速应大于等于20ms;13(2)机组的额定风速应满足JB/T的要求;(3)机组在额定工况时,其输出功率应大于或等于额定功率;(4)机组须具备低电压穿越能力;(5)机组运行在不同的输出功率时,机组的可控功率因数变化范围应在-十之间;(6)机组应具备通过中央监控系统进行有功功率在线调节的能力;中央监控系统应具备风电场有功功率在线调节能力;(7)机组应满足项目所在地电网提出技术要求整机的可靠性要求(1)机组主要部件设计寿命应大于或等于XX年;(2)单台机组年可利用率应大于等于90%;(3)整场机组年平均可以利用率应大于等于95%机组动特性要求(1)机组在所有设计运行工况下和给定使用寿命期内,不发生任何机械及气体动弹性不稳定现象,也不产生有害或过度的振动;(2)机组在正常运行范围内塔架振动量不应超过20mms噪声要求机组在输出功率为1/3额定功率KffiE放的噪声应小于或等于dB(A);在对噪声有要求和限制的区域,机组综合排放的噪声应符合该区域所执行的相关标准的规定可维护性与可维修性要求在机组要维护的部位应留有调整和维护的空间,以便于维护;机组及零部件在质量合格的前提下应具有维修、调整和修复性能;14塔架高度超过80m的机组应为维护人员配备安全的提升设备外观防护要求机组及部件所有外露部分应涂漆或镀层,涂镀层应表面光滑、牢固和色泽一致;用在风沙低温区或近海盐雾区的机组,其涂镀层应考虑风沙或盐雾的影响安全要求(1)机组的安全防护应符合的要求;(2)机组为了防雷应有良好的导电通路,塔架需有可靠接地装置,接地电阻应小于(3)电力线路、电气设备、控制柜外壳及次级回路之间的绝缘电阻应大于1M。;(4)在电网停电紧急停机时,所有刹车装置应自动按程序投入,且机组停机时的所有状态参数应能记录保存;(5)机组应配备必要的消防设备、应急设备和安全标识功率输出(1)在正常工作状态下,机组功率输出理论值的偏差不应超过5%;(2)当风速大于额定风速时,持续10功率输出应不超过额定值的瞬间功率输出应不超过额定值的通讯要求(1)投标机型就地控制及中央监控系统通迅协议对外完全开放,即可实现全部信息、数据及指令的上传与下传功能(2)中央监控系统应具备标准对外通讯接口,并满足15-25通讯规范和标准数据接口规范风电机组的低温型和常温型选择低温和常温型机组主要区别在设备的材质上低温机型适用范围为-40。(:45。(:,常温机型适用范围-2545。C若风电场最近二十年的年最低温度低于-25°C时,应选择低温机型,否则应选择常温机型机型的选择根据风场内轮毂高度的安全等级的风况类别选择风力发电机组,通过风能资源分析结果,得出风电场场区内轮毂高度的安全等级的风况类别根据轮毂高度的安全等级的风况类别选择适用此风况的风力发电机组类型风况的安全等级类别见下表所示:表风况安全等级类别表风况类型A(-)B(-)C(-)I50mS注:S级特殊情况的类别由设计者确定;是轮毂高度处10分钟平均XX年一遇最大风速;为风速为15ms时的平均湍流强风电机组的容量选择,根据风电场内的建设条件、场区的建设面积、设备运输条件,选择单机容量在一定范围内的风电机组在筛选出的风力发电机组范围中,根据代表年风资源数据、风场地形图、当地情况下机组的功率曲线及推力系数、不同高度的年平均风速、塔筒重量、风电机组基础造价、道路及安装难16易度等方面,通过理论发电量及财务初步分析,选择度电成本较低、运行维护成本较低的风电机组作为风电场的可选机型风电场年发电量估算风力发电场理论年发电量估算方法主要采用计算机模型估算法利用软件等风资源计算软件,估算风力发电场中各台风力发电机组的理论年发电量对于复杂地形的风资源评估,推荐采用非线性风资源分析软件上网年发电量估算在理论年发电量估算基础上进行以下修正:(1)空气密度修正相同的风速条件下,空气密度不同则风力发电机组输出不一样,生产厂家应根据当地空气密度调整功率曲线;倘厂家无法提供时,可根据风功率密度与空气密度成正比的特点将空气密度对应下的功率估算曲线估算结果乘以空气密度修正系数其中,空气密度修正系数计算公式为:空气密度修正系数=平均空气密度/标准空气密度;(2)尾流修正由计算软件自行生成,一般尾流影响折减系数约为5%;(3)控制与湍流折减一般控制与湍流强度系数取5%左右;(4)叶片污染折减一般取3%左右;(5)风力发电机组可利用率一般取95%;(6)厂用电、线损能量损耗一般取35%;173(7)周边风电场对发电量的影响一般由计算软件根据实际情况进行折减;(8)气候影响停机根据风力发电场所在地实际情况进行折减电气风电场主接线设计方案根据风电机组单机容量和出口电压等级确定,一般选用一机一变,经过技术经济比较选定若干台风电机组成一组,根据风电场装机容量确定组数,再根据组数确定风电场专用变电站高压进线柜的数量,并根据风电场规划装机容量预留扩建的余地在风电场接入电力系统设计完成并通过审查和风电场主接线设计完成后,才能考虑风电厂集电线路、升压变电设备及通信和控制设备的订货集电线路一般采用架空线路形式,当风场环境和景观有特殊要求时可采用电缆变电站一般采用敞开式设备,场地狭窄或沿海等特殊地区为防止盐雾腐蚀可采用,需对运行维护等方面费用进行技术经济比较后确定风电场接入系统设计的内容和深度按照国家电网公司国家电网公司风电场接入电网技术规定和国家电网公司风电场接入系统设计内容深度规定执行风电场接入系统设计由业主方单独委托有相应资质设计18院完成接入系统设计应根据风电场所在地的电力系统规划、地区风电场规划、风电场近几年建设计划以及工程布置等具体条件,确定风电场与电力系统连接的方式、输出电压等级、出线回路数、输出容量以及配套输变电工程等风电场接入电力系统设计应包括电气一次、电气二次以及通信和远动接入电力系统的具体要求土建工程风电机组地基基础设计应贯彻国家技术经济政策,坚持因地制宜、保护环境和节约资源的原则,充分考虑结构的受力特点,做到安全适用、经济合理、技术先进根据风电机组单机容量、轮毂高度和地基复杂程度,地基基础分为1.2、3级三个级别,设计时根据具体情况按风电机组地基基础设计规定采用风电机组基础型式主要有扩展基础、桩基础和岩石锚杆基础,具体应根据建设场地地基条件和风电机组上部结构对基础的要求确定必要时需进行试算或技术经济比较当地基土为软弱土层或高压缩性土层时,宜优先采用桩基础沿海滩涂地区风电机基础型式选择应综合吊装平台布置要求确定抗震设防烈度为8度及以上,或参考风速超过50ms的风电场,其地基基础设计应进行专门研究变电站设计19变电站总布置须综合考虑电气输电线路布设、对外交通、现场地形地质情况等多方面因素在变电站总体布置时,除考虑主要生产部分的主体功能外,还应结合风电场的建设规模、人员配置、管理模式、办公、生活等辅助功能,统筹安排变电站设计时应按风电场规划容量一次设计,分期建设辅助工程及配套设施应一次建设完成变电站内一般设生产综合楼和生产辅助楼,也可以两者合并变电站生产综合楼建筑物及主要承重构件的耐火等级应在二级以上,建筑物结构应根据当地条件选择砖混结构或框架结构建筑物布置应考虑给排水及污水处理要求环境保护和水土保持一般规定风电场的场址选择,应符合国家环境保护、水土保持和生态环境保护的有关法律法规的要求风电场的环境影响评价、环境保护工程设计必须贯彻环境影响评价法等国家颁布的有关环境保护的法令、条例、标准和规定在项目预可研阶段应进行环境影响简要分析;在可行性研究阶段应根据经审批的环境影响报告书的要求,在工程的可行性研究报告中落实有关环境保护的措施;在施工图设计阶段应提出防治污染的工程措施图纸和设计文件可行性研究设计中经审定的环境保护措施,如需变更,必须征得原主审部门的同意20风电场设计中应对废水、噪声、电磁辐射等污染因子采取必要的防治措施,减少其对周围环境的影响,变电站站区及周边地区应进行适当绿化,恢复和改善变电站周围地区的生命环境电磁辐射污染防治风电场选址时注意避开微波传输的路径变电站及进出线的电磁辐射对环境影响应符合GB、GB和GB等的规定,以及现行的HJ/T24要求在变电站的设计中应选用电磁辐射水平低的设备设备及配件的加工应精良,外形和尺寸合理,避免出现高电位梯度点变电站进出线方向应选择避开居民密集区,主变压器及高压配电装置宜布置在远离居民侧变电站附近高压危险区域设置相应警告噪声预防衡量风力发电机组的噪声水平有两个指标:一个是声源的声强水平,另一个是接受声音处的声压水平声强水平描述声源的强度,声压水平则描述噪声传送到任何一点的情况现代大型风力发电机组制造商提供的典型声强水平值的范围在95dB(A)至IdB(A)声强水平随风速变化,所以与风力发电机组的运行状态有关大风吹过灌木和树林时产生的噪声会掩盖了风力发电机组的噪声,对于噪声评估来说低风速是关键,厂家通常提供的是8ms风速时的声强水平距离风电场m处声压水平的典型值是35-45dB(A)风电场噪声首先应从声源上进行控制,要求设备制造21部门提供符合国家规定噪声标准的设备对于声源上无法根治的生产噪声应采取有效的噪声控制措施应在变电站的总平面布置中对建筑物和绿化的隔声、消声、吸声等作用进行优化,以降氐变电站的噪声影响废水处理变电站的废水、污水应按种类分类收集、输送和处理对外排放的水质必须符合排放标准,并根据受纳水体水域功能划分,执行相应的环境质量标准不符合排放标准的废水不得排入自然水体或任意处置变电站的生活污水,应处理达标后复用或排放位于城市的变电站,生活污水应优先考虑排入城市污水系统,其水质应符合相关规范的要求变电站内应设置事故油坑和总事故储油池以接受变电站突发事故时,变压器的漏油和可能产生的油污水油污水应经油水分离装置处理达标后排放水土保持风电场的选址、设计和建设等各阶段应考虑水土保持问题对可能产生水土流失的,必须考虑防止人为水土流失的措施特别对于新建的位于山区、丘陵区和风沙区的风电场项目,必须在项目可行性研究阶段编制水土保持方案,专项审批严格控制水保费用,其主要结论纳入工程环境影响报告书有关水土保持的章节中风电场的水土保持方案编制必须符合有关规定生态环境的保护22风力发电机组尽量减少影光的影响,距离居民区的距离尽量远,特别是学校等变电站的选所和建设应符合国家全国生态环境保护纲要的有关要求根据绿化规划应因地制宜在变电站所区内外种植树木和草皮,变电站绿化率不宜低于15%消防风电场消防设计主要是变电站消防风力发电机组的消防应由风电机厂商解决消防设计应贯彻"预防为主,消防结合"的方针,防治和减少火灾危害,保障人身和财产安全风电场消防主要是变电站消防变电站消防水系统的设计应符合消防规范规定变电站所区内同一时间可能发生的火灾次数按一次考虑,消防给水设计应符合有关规定单台容量在及以上的可燃油浸变压器应设置水喷雾或其他灭火装置各建、构筑物应配备适当数量的移动式灭火器,用于电气装置及建筑物的灭火灭火器应选择灭火效能高、使用方便、能长期存放不失效,喷射距离远的品种变电站火灾探测及报警装置的设置应相关规定设计主变压器之间或各高压电抗器之间的防火间距应符合相关规定,否则应设防火墙,墙应高出油枕顶,增长宜不小于储油坑两侧各Im23主变压器及高压电抗器应设储油坑及总事故油池,储油坑的有效容积不应小于单台设备油量的20%,总事故油池的有效容积不应小于最大单台设备油量的60%储油坑的长宽尺寸宜较设备外廊尺寸每边大Im总事故油池应有油水分离的功能,其排出口应引至安全处所主变压器的油释放装置或防爆管,其出口宜引至储油坑的排油口处电缆从室外进入室内的入口处、电缆竖井的出入口处、主控制室与电缆层之间以及其他类似情况,设计中应考虑防止电缆火灾蔓延的阻燃及分隔措施变压器室、电容器室、蓄电池室、油处理室、电缆夹层、配电装置室的门应向疏散方向开启,配电装置室的中间门应采用双向开启门耐火等级为一级或二级的建筑物,当分开布置时,各建筑物之间的防火间距不应小于IOm如相邻两建筑物的面对面的外墙的较高一面为防火墙时,其防火净距可不受限制,但两座建筑物门窗之间的净距不小于5m配电装置室、电容器室、蓄电池室、电缆层及其他有充油电气设备的房间,当门外为公共走道或其他建筑物的房间时,应采用非燃烧体或难燃烧体的实体门主控室及屋内配电装置建筑,其安全出口不应少于两个楼层的第二出口可设在通向有固定楼梯的室外平台处24可研概算项目划分及编制原则可行性研究报告设计概算项目划分及编制原则按风电场工程技术标准风电场工程可彳亍性研究报告设计概算编制办法及计算标准执行定额的选用可行性研究阶段采用风电场工程技术标准风电场工程概算定额,不足部分参考中国电力企业联合会发布的电力建设工程概算定额"主要技术经济指标表”按下表形式计列表主要技术经济指标表风电场名称建设地点设计单位建设单位装机规模单机容量年发电量年利用小时数工程静态投资工程总投资单位千瓦投资单位电量投资建设期利息送出工程投资风电机组单位造价塔筒(架)单位造价MWkWh万元万元元kW万元万元元kW元I1.t建设用地面积计划施工时间主要工程量风电机组基础单价变电所单位造价土石方开挖土石方回填混凝土钢筋塔筒风电场进场道路风电机场内施工、检修道路风电机场内集电线路变电站房屋建筑永久用地临时用地第1台机组发电工期总工期元/座元/kW万m万m万mttkmkmkmmmm月月人亿元/生产单位定员设备价格25风电机组、塔筒、机组变压器、主变压器参考近期同类工程合同价计列,其余设备可参考近期同类工程合同价计列也可以询价在“监控系统"中增加"风电场生产实施监控系统"设备购置费,新建50MW及以下项目,按不高于60万元计列,扩建50MW及以下项目扩容费,按不高于40万元计列新建风电场在“其他设备及安装工程"中增加"卫星电视接收系统"设备购置费,费用按不高于60万元计列生产车辆购置费按下表规定计算表生产车辆购置费用表装机容量序号123P<1010P<20P20区间内单位容量费用额度18128费用额度计算公式+×12+×8容量上限对应的概算额备注说明:同一省区,由同一机构管理的项目,不论场址位置及建设时间,均合并计算对于太阳能、分布式能源、生物质发电项目等,原则上按投资概算额度参照同等水平的风电项目确定费用额度"主要设备价格一览表"按下表形式计列表主要设备价格一览表序号1234设备名称及规格型号风电机组塔筒主变压器机组变压器单位万元/台万元/套万元/台万元/台编制期价格人工工资按照中的规定执行材料、机械费及调整建筑工程材料预算价格按的规定进行计算安装工程装置性材料预算价格执行电力工程装置性材料预算价格以及配套的调整文件机械台班价格执行风电场工程施工机械台时费定额,不足部分参考电力建设工程施工机械台班费用定额及配套的调整文件可研投资概算中应附有主要材料价格一览表表主要材料价格一览表序号1234567名称钢筋水泥碎石中粗砂柴油施工用电施工用水单位元/吨元/吨元/立方米元/立方米元/千克元/千瓦时元/立方米编制期价格后方办公基地按下表计算表风电场办公场所的建设或购置费用额度控制标准装机容量序号区间内单位容量费用额度27费用额度计算公式容量上限对应的概算额备注P<1010P<2020P<3030P<55P55755030O×P+×75+×50+×30说明:同一省区,由同一机构管理的项目,不论场址位置及建设时间,均合并计算对于太阳能、分布式能源、生物质发电项目等,原则上按投资概算额度参照同等水平的风电项目确定费用额度工程量依据各设计专业提供的设备及材料清册、图纸资料等计算其他费用其他费用按的规定进行计算其中:(1)工程保险费:按照X费率,费率按%计列;(2)勘察费、设计费,在计算设计费时,"工程设计收费计费额"应扣除风电机组、塔筒设备购置费后再进行计算;(3)根据相关规定,取消“工程质量监督费工程质量检测费"按照建筑、安装工程费X费率,费率按%计列取消"工程定额测定费和风电技术标准编制费投资价格水平基准年原则上工程投资价格水平基准期为工程投资编制完成前的上一季度执行的价格水平年发布或编制期发布的政策性文件应在编制28说明中阐明,并做为附件附后基本预备费可研阶段根据项目外部条件等特点按2%-3%计列建设期贷款利息按审定的施工组织设计工期计算建设期贷款利息,可行J性研究阶段按编制期现行贷款利率计算资金来源及筹措在可行性研究阶段应具备贷款银行同意贷款的承诺函编制单位应做的对比分析与本设计导则中有关设计标准进行对比分析与预可研投资估算进行对比分析财务评价财务评价编制依据国家发改委风电场工程可行J性研究报告编制办法国家发展改革委员会和建设部建设项目经济评价方法和参数水电水利规划设计总院风电工程软件-经济评价软件财务评价参数评价所使用的参数,包括基本参数、成本费用参数、收入和税金参数,原则上执行华电集团审批的标准,华电集团未审批确定的29标准执行国家及行业相关规定华电集团审批的标准,指的是项目生产成本中有关指标,包括:发电其它费用指标、年均人工工资标准和福利费系数等具体评价参数可参考如下指标:(1)资本金:风电场工程项目资金筹措中,企业性质按照内资考虑的,资本金应为动态总投资的20%企业性质按照中外合资企业考虑的,资本金应为动态总投资的我方投资所占资本金比例按照不低于51%考虑,汇率按照美元当月平均价进行折算;(2)项目计算期:项目计算期包括建设期和正常运行期,5万千瓦的项目建设期按1年至年,运行期按照XX年计算;特许权或20万千瓦的项目建设期按照2年至3年,运行期按照XX年计算;(3)理论年发电量综合修正系数:原则上在标准空气密度下内陆地区理论年发电量综合修正系数暂定不大于78%,沿海地区需考虑增加盐雾及叶片污染影响折减;对于特殊地区的理论年发电量综合修正系数,原则上按照场址实际倩况经过专家评估后另行确定;(4)含税上网电价:按照投资编制期现行的国家相关部门规定执行,目前风电建设项目标杆上网电价见"表:全国风力发电标杆上网电价表";30表全国风力发电标杆上网电价表资源区标杆上网电价(元/)各资源区所包括的地区内蒙古自治区除赤峰市、通辽市、兴安盟、呼伦贝尔市以外其他I类资源区地区;新疆维吾尔自治区乌鲁木齐市、伊犁哈萨克族自治州、昌吉回族自治州、克拉玛依市、石河子市类资源区河北省张家口市、承德市;内蒙古自治区赤峰市、通辽市、兴安盟、呼伦贝尔市;甘肃省张掖市、嘉峪关市、酒泉市吉林省白城市、松原市;黑龙江省鸡西市、双鸭山市、七台河市、绥化市、伊春市,大兴安岭地区;甘肃省除张掖市、嘉峪关市、In类资源区酒泉市以外其他地区;新疆维吾尔自治区除乌鲁木齐市、伊犁哈萨克族自治州、昌吉回族自治州、克拉玛依市、石河子市以外其他地区;宁夏回族自治区IV类资源区除I类、II类、In类资源区以外的其他地区(5)电价补贴的标准:接入系统若由风电开发商投资建设,按照送出线路设计公里数计算电价补贴,50公里以下元/,50至公里元/,公里以上元/;(6)流动资金:年初投入流动资金暂按自有资金考虑,运营期满后回收;流动资金单位千瓦指标按30元kW计列;贷款利息:建设期贷款利息按照投资编制期现行的国家相关部门规定的长期贷款利息执行,并按集团公司规定的优惠系数进行调整流动资金贷款利息按照投资编制期现行的国家相关部门规定的短期贷款利息执行;(8)预计还款年限:可根据项目情况确定,一般按XX年计列;(9)折旧及残值:固定资产折旧年限可根据项目情况确定,一般为XX年,采用直线折旧法,残值率为5%,折旧全部用于偿还贷款;(10)维修费:风机质保期内不计提风机设备维修费,风机质31保期后维修费为固定资产投资X维修费费率,维修费费率取值范围按%计算,可根据不同发电机组实际运行情况及运行年限进行调整;(11)人工工资:人工工资一般按每人每年平均46万元计列,定员标准参照中国华电集团新能源发展有限公司风力发电企业劳动定员标准计算职工福利及其他按人工工资的50%计算;表模型风电企业定员测算表小型中型大型备注合计一个风场323646一、生产人员运行10%备员已计入222431机组运行111111机组维修101219其他1111、仓库111风电场类型2、其他必备人员二、管理人员101215定员由集团公司审批含行政、生产、经营、党群、后勤管理人员(12)运营期保险:保险费率按照固定资产的计列;(13)材料费:材料费按照5元kW计算;(14)其它费用:其它费用按照10元kW计算;(15)摊销费:摊销费包括无形资产和其他资产的摊销,无形资产摊销按3年计列,其他资产摊销按4年计列;(16)增值税:增值税按照优惠税率计算;(17)所得税:企业所得税率为25%,根据企业所得税法实施条例第八十七条规定,电力企业风力发电项目的投资经营所得,自项目取得第一笔生产经营收入所属纳税年度起,第一年至第三年免征企业所得税,第四年至第六年减半征收企业所得税即考虑三免三减半的优惠政策;(18)销售税金附加:包括城市维护建设税和教育费附加,以增值税税额为基础计征,分别取5%和3%;(19)法定公积金:税后利润提取10%的法定盈余公积金,法定盈余公积金提取的最高限额为资本金的50%;(20)收入标准:收入只在敏感性分析中计算,按照当期市场价格直接计入税后利润,计算期至XX年敏感性分析敏感性分析是通过预测、分析项目主要因素发生变化时对经济效益的影响,从中找出敏感因素,并确定其影响程度在敏感性分析的过程中,对敏感因素的选择、敏感幅度以及敏感步长的确认,应征询投资方的同意电力建设项目财务评价的敏感性分析中,敏感因素主要包括:工程投资、年上网电量、上网电价和利率敏感性分析主要按以下步骤进行:(1)对工程投资、上网电量、地区实际上网电价加电价补贴等做单因素进行敏感性分析,列出敏感性分析表;(2)考虑收入,并进行敏感性分析,列出"财务指标汇总表";33(3)在收支平衡的情况下,计算经营期的实际电价,并列出财务指标汇总表表财务指标汇总表序号123456789项目名称装机容量年上网电量总投资建设期利息流动资金销售收入总额(不含增值税)总成本费用销售税金附加总额发电利润总额数值10经营期平均电价(不含增值税)11经营期平均电价(含增值税)12投资回收期13全部投资内部收益率14自有资金内部收益率15全部投资财务净现值16自有资金财务净现值17总投资收益率18投资利税率34序号项目名称数值19项目资本金净利润率20资产负债率评价结论为提高评价工作的质量,财务评价分析应
