第四节电流的测量优质课教学课件精品教育.ppt

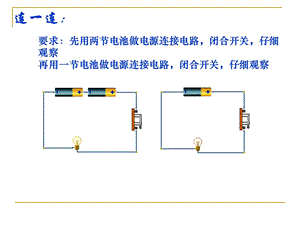

连一连：,要求：先用两节电池做电源连接电路，闭合开关，仔细观察再用一节电池做电源连接电路，闭合开关，仔细观察,学习目标：,1、知道电流的意义、符号、单位及常见电流值。2、知道电流表的作用与符号，知道正确使用电流表的规则，能识别和选择电流表的量程，会正确读数。,.4 电流的强弱,学习指导一：电流的强弱,阅读45页，完成：1、电流是表示 的物理量。通常用字母 表示。它的单位是，简称，符号是。比它还小的单位还有、。2、家用电冰箱的电流约为，房间灯泡中的电流约为，手电筒中的电流约为，家用空调的电流约。,测量电流的工具,电流表,看一看1、电流表有 个接线柱。2、刻度盘上有 排刻度。,选标有“”和“3”的接线柱：量程为，分度为。,选标有“”和“0.6”的接线柱：量程为 分度。,旋转螺丝调零,想一想 阅读课本后回答。3、三个接线柱是否都要接入电路？4、读数时应该读哪一排数字？,三,两,0-0.6A,0.02A,0-3A,0.1A,电流表,探究活动二：,电流表的使用方法,1、2、3、4、,电流表必须和被测用电器串联,电流从“+”接线柱流入，“”接线柱流出,被测电流不能超过电流表量程,任何情况下不能使电流表直接连到电源的两极,总结电流表的使用方法，“两要两不两看清”。,串联,“+”接线柱进，“”接线柱出,直接连到电源的两极,超过最大量程,量程,分度值,1电流是表示_的物理量，用符号_表示，国际单位是_，用符号_表示。,反馈练习：,2一只普通家用白炽灯正常发光时的电流约为（）A200AB20AC02AD20mA,3电流表与用电器_联，并且让电流从_柱流入，从_柱流出。,电流强弱,安培,A,C,串,正接线,负接线,40.6A=_mA=_A；120A=_mA=_A。,5、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是，另一组同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是。,600,6105,0.12,1.210-4,超过量程,正负接线柱接反了,6、某同学用电流表测量电路中的电流，它所选用的电流表的量程为00.6A，但刻度盘上这个量程的刻度已经磨损看不清了，他从03A量程的刻度上发现指针在2.3A处，则电路中的实际电流为_,0.46A,
