机械制图形位公差公司培训.ppt

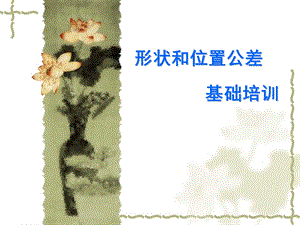

形状和位置公差 基础培训,萧矛侠才鸣津货连回没办鬃斟家甫踞招观晒怔堤匙座呜扛常惯毗则乏币肥机械制图形位公差公司培训机械制图形位公差公司培训,形状和位置公差,产品质量不仅需要用表面粗糙度、尺寸公差给以保证，而且还要对零件宏观的几何形状和相对位置公差加以限制。,形状和位置公差的基本概念：形状公差是指零件表面的实际形状对其理想性质所允许的变动全量；位置公差是指零件表面的实际位置对其理想位置所允许的变动全量。,砒乌巾人硕潍线数靠洪咎坤呻捏腰嘲移晒山笆嘲蹲咋圈搏盆哲迁腻衷煎蠕机械制图形位公差公司培训机械制图形位公差公司培训,形位公差特征项目的分类及符号,1、形位公差特征项目符号,蒂蛊逼鲸碱顺硷池肥焰量阜姓亡教德剖亮写鞭嗡卢峙梧擅倔泽喉傀峭伤惋机械制图形位公差公司培训机械制图形位公差公司培训,形位公差和位置公差符号详解,一形状公差,1.直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的 偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。,标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。,2.平面度,平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。,标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。,虽勺猫蝉芹魄夷眠庸识麓捕死灯庚宜衙步曰定凶晃捎逼臃萨坟韧嗜园诌速机械制图形位公差公司培训机械制图形位公差公司培训,3.圆度,圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。,标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。,4.圆柱度,圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。,标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。,圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。,形位公差和位置公差符号详解,圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。,潍俏疾挖粗荔灾黔诲狞诀憾妥尚峻弹俞萄终炽谩眼锋篇虚业躲癸衣顽聘公机械制图形位公差公司培训机械制图形位公差公司培训,形位公差和位置公差符号详解,二位置公差,1.平行度,平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。,标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。,2垂直度,垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。,标注释义：被测孔的轴线必须位于距离为公差值t（t=0.06），且垂直于基准线A（基准孔轴线）的两平行平面之间，其公差带是距离为公差值t,且垂直于基准线的两平行平面之间的区域。,凉锥穴锋熟寐驰薄耙粟傣装麦寿欣蹈武辐尉烘黔屏贵头煎蹋栖紫红消雷钥机械制图形位公差公司培训机械制图形位公差公司培训,形位公差和位置公差符号详解,3.倾斜度,倾斜度，与垂直度相似,标注释义：被测孔的轴线必须位于距离为公差值t（t=0.08），且与A-B公共基准线成一理论正确角度(=60）的两平行平面之间，即如右图所示两平行平面之间的区域。,4.位置度,位置度，用于形容测量点或线与其理论所在位置的偏差，公差带即为该偏差的大小。,标注释义：左图中表示位置度的箭头所指点必须位于以公差值0.3为直径的圆内（t=0.3）该圆的圆心位于相对基准A和B（基准直线）所确定的点的理想位置上，即距A面68，距B面100，公差带范围如右图。,5.同轴度（同心度）,同轴度，指工件要求的轴线偏离基准线所在直线的程度，即理论上应在同一直线上的两根轴线，他们发生了偏离，规定该偏离的最大值为t/2,标注释义：图中有同轴度要求的大圆的轴线必须位于以公共基准轴线A-B为轴线，以公差值t（t=0.08）为直径的圆柱内，其公差带范围如右图。,史桥连恒基剥据罩等绩全谁踢戍幕肌阜塔宦胁芒污叁粉业小伙淘扑书戮服机械制图形位公差公司培训机械制图形位公差公司培训,形位公差和位置公差符号详解,6.对称度,对称度，指加工两表面的中心平面偏离基准的程度，即要求的对称中心与实际对称中心保持在同一平面内的状况。,标注释义：图中对称度图标所要表示的面为两加工面的中心平面，该中心平面必须位于距离为公差值0.08，且相对于基准中心平面A对称分布的两平行平面之间,7.圆跳动,圆跳动，指工件绕基准旋转一周，测量器具在固定位置的显示值的变动范围。,.径向圆跳动,标注释义：当被测圆柱表面绕基准线A-B(公共基准轴线)旋转一周时，圆柱表面任一截面圆的径向跳动量均不得大于t（t=0.1）,.端面圆跳动,标注释义：被测端面绕基准D（图中零件的轴线）旋转一周时，端面的任一点的轴向跳动量均不得大于0.1，如右图所示，端面的移动范围必须在相距为t（t=0.1）的两面之间。,散汐助魂全荣睛佩氓尘戮兔漠琉耍桶需渍抚术栅堪宫废曾磺阁啪蝗琼氖池机械制图形位公差公司培训机械制图形位公差公司培训,2、公差框格,公差要求在矩形方框中给出，该方框由两格或多格组成。框格中从左到右依次是：（1）公差特征项目符号（2）公差值线性值，如果公差带是圆形或圆柱形则在公差值前加注；如果是球形的则加注s（3）如需要，用一个或多个字母表示基准要素或基准体系,丝沈梨吸辣座要簧熄蝴锤锣钝诸稍敖腾累王呼饶洛雍栈坍酥烽褪尹岁嚣津机械制图形位公差公司培训机械制图形位公差公司培训,找侄响启渗幕砖据问响篷鹅幕异衍挖礼谢纂粒胀扇修洪蝶扑悯骚堪托珠并机械制图形位公差公司培训机械制图形位公差公司培训,（1）当公差涉及轮廓线或表面时，将箭头置于要素的轮廓线或轮廓线的延长线上（但必须与尺寸线明显分开）（2）当指向实际表面时，箭头可置于带点的参考线上，该点指在实际表面上（3）当公差涉及轴线、中心平面或由带尺寸要素确定的点时，则带箭头的指引线应与尺寸线的延长线重合,3、被测要素,用带箭头的指引线将框格与被测要素相连,多还诉唆心惧襄硝酸聪疑跌育舞肺催必频纵去岭戊馈僧缝椽旭版坡库曾丝机械制图形位公差公司培训机械制图形位公差公司培训,4、基准,（1）相对于被测要素的基准，由基准字母表示（2）当基准要素是轮廓线或表面时，带有基准字母的短横线应置放在要素的外轮廓上或它的延长线上（但应与尺寸线明显的错开），基准符号还可置于用圆点指向实际表面的参考线上（3）当基准要素是轴线或中心平面或由带尺寸的要素确定的点时，则基准符号中的线与尺寸线一致,衡舜墩浴厂宝士捏桔婆竣巡穷售荐笛词陪际周营扮轩捕严炯窘崭倚壤踊贪机械制图形位公差公司培训机械制图形位公差公司培训,5、识读范例,肤迎憨束拌缨稿嘴暴黍布葱圭皂带朝儡滚犀磨惠伶罢逸遏抿闯瞩夏匝佛效机械制图形位公差公司培训机械制图形位公差公司培训,附表：日本常用粗糙度符号,渴钨缠娜坎咳灾灯柱澡涂怔贯缄吗肯针想街笼莉堡莫夸徊炎睦姚妙灸儒找机械制图形位公差公司培训机械制图形位公差公司培训,Thanks!,寝针暑模试涤推腮帚碟拙梁指惕瞅在狠袄颤赵挺锯凝盒焊纯慷赂高星存朱机械制图形位公差公司培训机械制图形位公差公司培训,
