年产玻璃面板180万件新建项目环境影响报告表.docx

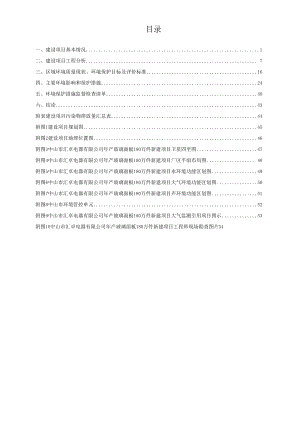

目录一、建设项目基本情况1二、建设项目工程分析 7三、区域环境质量现状、环境保护目标及评价标准16四、主要环境影响和保护措施24五、环境保护措施监督检查清单40六、结论43附表建设项目污染物排放量汇总表44附图1建设项目规划图45附图2建设项目地理位置图46附图3中山市汇卓电器有限公司年产玻璃面板180万件新建项目卫星四至图47附图4中山市汇卓电器有限公司年产玻璃面板180万件新建项目厂区平面布局图 48附图5中山市汇卓电器有限公司年产玻璃面板180万件新建项目水环境功能区划图49附图6中山市汇卓电器有限公司年产玻璃面板180万件新建项目大气环境功能区划图50附图7中山市汇卓电器有限公司年产玻璃面板180万件新建项目声环境功能区划图51附图8中山市环境管控单元52附图9中山市汇卓电器有限公司年产玻璃面板180万件新建项目大气监测引用项目图示53附图10中山市汇卓电器有限公司年产玻璃面板180万件新建项目工程师现场勘查图片54一'建设项目基本情况建设项目名称中山市汇卓电器有限公司年产玻璃面板180万件新建项目项目代码2304-442000-16-01 -964236建设单位联系 人/联系方式/建设地点中山市黄圃镇食品工业园康泰路5号厂房之二地理坐标（113 度 19 分 25. 968 秒,22 度 43 分 8. 724 秒）国民经济行业 类别C3059其他玻璃制品 制造C3042特种玻璃制造建设项目行业类别二十七、非金属矿物制品业57玻 璃制造、玻璃制品制造-特种玻璃 制造；其他玻璃制造；玻璃制品 制造（电加热的除外；仅切割、打磨、成型的除外）建设性质回新建（迁建） 口改建 口扩建 口技术改造建设项目申报情形回首次申报项目不予批准后再 次申报项目口超五年重新审核项 目重大变动重新报批项目项目审批（核 准/备案）部 门（选填）/项目审批（核准/备 案）文号（选填）/总投资（万200环保投资（万元）20环保投资占比 （%）10施工工期/是否开工建设0否口是：用地（用海）面积 （m?）6666.6专项评价设置 情况无规划情况无规划环境影 响评价情况无规划及规划环 境影响评价符 合性分析无其他符合性分 析一、国家产业政策符合性分析本项目属于C3059其他玻璃制品制造C3042特种玻璃制造，项目主要从事灶具旋钮、灶具弯头，项目主要从事玻璃制品制造，不涉及平板玻璃生产工 艺，对照产业结构调整指导目录（2019年本），项目不属于淘汰类和限 制类，因此与国家产业政策相符。根据市场准入负面清单（2022年版）， 项目不属于禁止准入类及许可准入类。根据产业发展与转移指导目录（2018 年当），项目不属于广东省引导不再承接的产业，故项目符合该政策。二、与土地利用规划符合性分析本项目位于中山市黄圃镇食品工业园康泰路5号厂房之二，根据中山市 规划一张图公众服务平台，项目所在地规划为一类工业用地。项目所在地不占 用农田保护区、水源保护区、自然风景保护区等用地。因此，该项目从选 址 角.而言是合理的。三、与环境功能区划的符合性分析 地表水环境功能区划：根据中山市水功能区管理办法（中府（2008） 96号）的功能区划分，项目纳污河道为黄圃水道，属于I类水，项目所在区 域的水环境质量符合地表水环境质量标准（GB38382002）中的I类标 准。项目所在区域不涉及划定的饮用水源保护区，项目所在区域地表水环境功 能区划图详见图6。 环境空气功能区划：根据中山市环境空气质量功能区划（2020年修 订），项目所在地环境空气功能区划为二类区，项目所在区域的环境空气质 量符合环境空气质量标准（GB3095 2012）中的二级标准。项目所在区 域环境空气功能区划图详见图70声环境功能区划：本项目位于黄圃镇，本项目不在中山市中心城区范 围，其所在片区现状用地功能以工业生产、仓储物流为主要功能。根据中山 市声环境功能区划方案（2021年修编）的规定，项目所在地属3类区域。项 目所在地声环境质量执行声环境质量标准（GB3096-2008） 3类标准。项 目所在区域声环境功能区划图详见图80项目周围无国家重点保护的文物、古迹，无名胜风景区、自然保护区等, 项月选址符合环境功能区划的要求。四、项目与其他文件的相符性分析（1）项目与中山市涉挥发性有机物项目环保管理规定（中环规字 （2021） 1号）的相符性分析。表1本项目与中环规字（2021） 1号文的相符性分析编号文件要求本项目情况符合性 结论1中山市大气重点区域（特指东区、 西区、南区、石岐街道）原则上不 再审批或备案新建、扩建涉YOCS产 排的工业类项目。本项目位于中山市黄圃镇食品工 业园康泰路5号厂房之二，不属于大气重点区域。符合2全市范围内原则上不再审批或备案 新建、扩建涉使用非低（无）VOCS 涂料、油墨、胶粘剂原辅材料的工 业类项目。低（无）VOCS原辅材料 是指符合国家有关低VOG含量产品 规定的涂料、油墨、胶粘剂，如未 作定义，则按照使用状态下VoCS含 量（质量比）低于10%的原辅材料 执行。本项目生产过程不使用高VOCs含 量溶剂型涂料、油墨、胶粘剂等原 辅材料，项目主要使用 丝印油墨 （水性），挥发成分为5%,符合油 墨中可挥发性有机化合物（VOCS ） 含量的限值（GB38507-2020）的 要求，属于文件内水性油墨中 的 网印油墨，为低挥发性油墨。符合3对项目生产流程中涉及VOQ的生产 环节和服务活动，应当在密闭空间 或者设备中进行。无法密闭的，应 当采取措施减少废气排放；VOcS废气遵循“应收尽收、分质收 集”的原则，收集效率不应低于 90%o由于技术可行性等因素，确实 达不到90S的，需在环评报告充分 论述并确定收集效率要求。科学设 计废气收集系统，将无组织排放转 变为有组织排放进行控制。采用全 密闭集气罩或密闭空间的，除行业 有特殊要求夕卜，应保持微负压状 态，并根据相关规范合理设置通风 量。采用局部集气罩的，距集气罩 开口面 最远处的VoGi无组织排放位 置，控制风速应不低于0. 3米/秒。 有行业要求的按相关规定执行；涉 VOCS产排企业应建设适宜、合理、高 效的治污设施，VoCS废气总净化效 率不应低于90%O本项目涉及VOC工序主要为丝 印、烘干工序，丝印、烘干工 序 废气密闭收集，参考“浙江省重 点行业VOCS污染排放源排放量计 算方法”中表IT认定收集效率 表，收集效率为80%-95% （密闭 收集85%） o治 理工艺：水喷淋 （配除雾器）+活性炭吸附处理 后有组织排放，由于废气产生浓 度较低，其净化效率为85%。符合（2）项目与广东省地方标准固定污染源挥发性有机物综合排放标 准（DB44/23672022）的相符性分析。表2本项H与（DB44/2367-2022）相符性一览表编号文件要求本项目情况符合性结 论1VOCS物料储存无组织排放控制要求： VOa物料应当储存于密闭的容器、储 罐、储库、料仓中。VOCS物料储库、料 仓应当满足密闭空间要求。盛装YoG 物料的容器应当存放于室内，或者存放项目涉及YOCS的物料主要 为 丝印油墨（水性）及洗网水 为桶装均密闭储存于室内仓 库;非使用状态时均加 盖密 闭;废水性电泳漆桶及符合于设置有雨棚、遮阳和防渗设施的专用 场地。盛装VOCS物料的容器或者包装袋 在非取用状态时应当加盖、封口，保持 密闭。废水性油漆桶在储存及转运 过程均加盖密闭，废活性炭均 密闭储存。暂存的仓库均密 闭，做好防腐防渗设施。废 包装桶暂存于危废仓，危废 仓按要求防雨、防风、防渗。2VOCS物料转移和输送无组织排放控制要 求:液态VOa物料应采用密闭管道输 送。采用非管道输送方式转移液态YOC，物 料时应采用密闭容器、罐车。 粉状、 粒状VOG物料应采用气力输送设备、管 状带式输送机、螺旋输送机等密闭输送 方式，或者采用密闭的包装袋、容器或 罐车进行物料转移。涉及VOCS的物料均密闭运 输。符合3工艺过程VOCS无组织排放控制要求: 液 态VOCS物料应当采用密闭管道输送方式或 者采用高位槽（罐）、桶泵等给料方式密 闭投加。无法密闭投加的，应当在密闭空 间内操作，或者进行局部气体收集，废气 应当排至VoCS废气收集处理系统粉状 粒状VOCS物料应当采用气力输送方式或者 采用密闭固体投 料器等给料方式密闭投 加。无法密闭投加的，应当在密闭空间内 操作，或者进行局部气体收集，废气应当 排至除尘设施、VOCS废气收集处理系统。 VocS物料卸（出、放）料过程应当密闭， 卸料废气应当排至VOCS废气收集处理系 统；无法密闭的，应当采取局部气体收集 措施,废气应当排至VoCS废气收集处理系 统。项目不涉及化工生产过程， 为减少生产过程中无组织废 气的排放量，采取以下收集 措施：丝印、烘干工序位于 独立一个密闭车间内完成， 采用密闭收集，物料在投加 过程均在密闭车间内完成。符合4废气收集系统排风罩（集气罩）的设置 应当符合GB/T 16758的规定。采用外 部 排风罩的，应当按GB/T 16758、WS/T 7572016规定的方法测量控制风速，测 量点应当选取在距排风罩开口面最 远处 的VOCS无组织排放位置，控制风速 不应 当低于0. 3ms （行业相关规范有具体 规定的，按相关规定执行）吸入风速不低于0. 5mso符合（3）关于“三线一单”相符性分析根据中山市人民政府关于印发中山市“三线一单”生态环境分区管控 方案的通知（中府202引57号）相关要求分析可知，本项目的建设符合 “三线一单”的管理要求。详见下表。表3本项目与中山市“三线一单”分区管控方案相符性分析内容管控要求相符性分析生态保护红 线环境管控单元划分：优先保护、重点管控和 一般管控单元三类项目位于广东省中山市黄圃镇， 根据中山市环境管控单元图 属于一般管控单元。区域布局管 控1-2.【产业/禁止类】禁止建设炼油石化、炼 钢炼铁、水泥熟料、平板玻璃、焦炭、有色 冶炼、化学制浆、糅革、陶瓷（特种陶瓷除 外）、铅酸蓄电池项目。1-3.【产业/限制类】印染、牛仔洗水、化 工（日化除外）、危险化学品仓储（C5942危 险化学品仓储）、线路板、专业金属表 面处 理（"C3360金属表面处理及热处理加工”中 的国家、地方电镀标准及相关技术规范提及 的按电镀管理的金属表面处理工艺）等污染 行业须按要求集聚发展、集中治污，推动资 源集约利用。该单元允许设立专业金属表 面处理集聚区12个，集聚区外不再新建、 扩建、改建专业金属表面处理（“C3360金属 表面处理及 热处理加工”中的国家、地方电 镀标准及相关技术规范提及的按电镀管理的 金属 表面处理工艺）项目。集聚区外新建、 改建、扩建配套金属表面处理项目，必须符 合中山市差别化环保准入促进区域协调发 展实施细则的相关要求。4.【生态/禁止类】单元内中山黄圃地方级 地质公园范围实施严格管控，按照地质遗迹保护管理规定广东省国土资 源厅省级地质公园管理暂行办法等有关法 律法规进行管理。禁止在地质公园内 擅自挖 掘、损毁被保护的地质遗迹，禁止修建与地 质遗迹保护和地质公园规划无关的建（构） 筑物。1-7.【大气/限制类】原则上不再审批或备案 新建、扩建涉使用非低（无）VOG涂料、油 墨、胶粘剂原辅材料的工业类项目。项目属于C3059其他玻璃制 品 制造、C3042特种玻璃制造,主要 从事玻璃制品加工，不涉及平板 玻璃生产，不属于黄圃镇禁止建 设类项目和限制类项目。项目生产过程中使用的丝印油 墨（水性）均属于低（无）VoCS涂 料、油墨、胶粘剂原辅材料。符 合要求能源资源利 用2、能源资源利用要求：以绿色低碳循环发 展理念为引领，围绕固体废物源头减量、资 源化利用和安全处置三大环节，全面推进 “无废城市”建设试点工作。新建锅炉、炉 窑只允许使用天然气、液化石油气、电及其 它可再生能源。燃用生物质成型燃料的锅 炉、炉窑须配套专用燃烧设备及高效除尘设 备。印染、牛仔洗水、线路 板、专业金属表 面处理等定点集聚区原则上应实行集中供 热。项目生产设备均用电，不使用燃 料，符合要求。污染物排放 管控3-2.【水/限制类】涉新增化学需氧量、氨 氮排放的项目，原则上实行等量替代，若上年度水环境质量未达到要求，须实行两倍 削减替代。3-4.【大气/限制类】涉新增氮氧化物、 二氧化硫排放的项目，实行两倍削减替代； 涉新增挥发性有机物排放的项目，按总量指 标审核及管理实施细则相关要求经三级化粪池预处理后通过市政 管网排入中山市黄圃镇生活污水 处理厂处理。水喷淋废水委托给 有处理能力的废水处理机构处 理。项目产生的VOCS远低于30 吨无需安装VoG在线监测系统。符合要求实行倍量削减替代。VoCS年排放量30吨及 以上的项目，应安装VOG在线监测系统并按 规定与生态环境部门联网。环境风险防 控4-1.【水/综合类】集中污水处理厂应采取 有效措施，防止事故废水直接排入水体，完 善污水处理厂在线监控系统联网，实现污水 处理厂的实时、动态监管。单元内中涉及 生产、使用、储存危险化学品或其他存在环 境风险的企业事业单位应按要求编制突发环 境事件应急预案，需设计、建设有效防止泄 漏化学物质、消防废水、污染雨水等扩散至 外环境的拦截、收集设施，相关设施须符合 防渗、防漏要求。4-2.【土壤/综合类】土壤环境污染重点监 管工业企业要落实工矿用地土壤环境管理 办法（试行）要求，在项目环评、设计建 设、拆除设施、终止经营等环节落实好土壤 和地下水污染防治工作。4-3.【其他/综合类】加强北部组团垃圾处 理基地、金属表面处理企业的环境风险防控。4-4.【风险/综合类】建立企业、集聚区、 行政区域三级环境风险防控体系，建立事故 应急体系，落实有效的事故风险防范和应急 措施，成立应急组织机构，加强环境应急管 理，定期开展应急演练，提高区域环境风险 防范能力。按照要求设计、建设有效防止泄 漏化学物质、消防废水、污染雨 水等扩散至外环境的拦截、收集 设施，相关设施符合防渗、防漏 要求；企业应建立相应的应急体 系，加强环境管理，符合要求。由表I-表3可知，本项目符合中山市涉挥发性有机物项目环保管理规 定（中环规字（2021） 1号）、广东省地方标准固定污染源挥发性有机物 综合排放标准（DB44/23672022）和中山市人民政府关于印发中山市“三 线一单”生态环境分区管控方案的通知（中府202引57号）相关的政 策要 求。二建设项目工程分析一、环评类别判定说明表4环评类别判定说明序号国民经济行业 类别产品产能工艺对名录的条款敏感区类别1C3059其他玻璃 制品制造、C3042特种玻璃 制造玻璃制品开介、磨边、 钻孔、磨角、 水切、磨内圆、清洗、烘 干、丝印、烘 干、抛光、钢 化、镀膜、打 包二十七、非金属 矿物制品业57玻 璃制造、玻璃制 品制造-特种玻璃 制造；其他玻璃 制造；玻璃制品 制造（电加热的 除外；仅切害叭 打磨、成型的除外）否i报告表二、 编制依据1、全国性环境保护行政法规和规范性文件（1）中华人民共和国环境影响评价法（2018年修正本）；（2）建设项目环境保护管理条例（2017年修正本）；（3）建设项目环境影响评价分类管理名录（2021年版）；建设内容（4） 中山市人民政府关于印发中山市“三线一单”生态环境分区管控方案的通 知（中府202引57号）；（5） 国家危险废物名录（2021年版）；（6）产业结构调整指导目录（2019年本）（2020年1月1日实施）；（7）市场准入负面清单（2020年本）；（8）建设项目环境影响报告表编制技术指南（污染影响类）（试行）。2、地方法规、规章及规范性文件（1）中山市水功能区管理办法（中府200896号文）；（2）中山市环境空气质量功能区划（2020年修订）；（3）中山市声环境功能区划方案（2021年修编）；（4）中山市涉挥发性有机物项目环保管理规定（中环规字（2021） 1号）；（5）中山市差别化环保准入促进区域协调发展实施细则（2020修订版）。三、项目基本情况1、基本信息中山市汇卓电器有限公司建于中山市黄圃镇食品工业园康泰路5号厂房之二，项目所在地坐标为东经：113。19'25.968”,北纬：22。43'8.724”。项目用地面 积6666. 6平方 米，建筑面积3700平方米，总投资200万元，其中环保投资20万元，主要从事加工、销 售：玻璃制品，年产玻璃面板180万件。表5项目工程组成一览表工程 类别单项工程名称工程主要内容工程规模主体 工程生产车间主要分为仓库、开介区、钢化 区、机加工区（磨边、钻孔、磨 角、水切、磨内圆、抛光区）、丝印和烘干区、修边区、钢化 区、包装区租用1幢1层砖砌实体墙结构 厂房，建筑面积6166. 6平方 米，厂房高度为8米辅助 工程办公室办公室人员办公场所租用1幢3层砖砌实体墙建 筑，建筑面积500平方米公用 工程供水系统新鲜水由市政供水管网提供年用水量3613. 27吨供电系统项目用电由市政电网供电年用电量100万度环保 工程废水治理设施生活污水经三级化粪池处理后，经市政管网排入中山市黄圃镇 生活污水处理厂处理。玻璃清洗废水回用于湿式加工补充用水，湿式加工冷却除尘废 水循环使用，不外排；水喷淋废水经收集后全部委托给有处理能力的废水处理机构处 理废气 治理 设施丝印、烘干 废气丝印、烘干废气经密闭收集后经水喷淋+活性炭吸附处理后经15 米排气筒排放修边废气经吸尘罩收集后经湿式除尘处理后无组织排放钢化工序废 气无组织排放固废 治理 设施生活垃圾交环卫部门处理；一般工业固 废交一般工业固废处理能力的单位处理；危险废物交由具有相关危险废物经营许可证的单位处理噪声治理设施做好厂区的绿化工作，采取有效的隔音、减振、消声措施。2、主要产品及产能表6主要产品产量情况产品名称年产量备注1烟机面板玻璃80万件丝印规格0. 9*0. 28米2灶具面板玻璃80万件面板规格0. 73*0. 41米，去除 两个孔径为0 15米的圆形3洗碗机面板玻璃20万件丝印规格0. 67*0. 588米合计：玻璃面板180万件丝印总面积：393432平方米、主要原辅材料及用量表7主要生产原材料及年耗表名称物态年用量最大储存I包装方I所在工序是否属于量式环境风险 物质玻璃原片固态52万血5万血/开介工序否丝印油墨（水 性）液态13. 12 吨1吨15kg桶丝印工序否丝印网版固态200个50个/丝印工序否洗网水液态0. 05 吨0. 01 吨1Okg/桶丝印工序否保护膜固态3吨0. 5吨/覆膜工序否抛光粉固态0. 2吨0. 05 吨25kg袋湿式抛光否注：丝印油墨（水性）：主要成分为水性树脂20$、氧化钝10%、氧化锌13%、二氧化硅13%、二氧化钛5乐氧化铜5%、碳酸锂5乐纯碱3%、颜料9%、乙二醇4% （挥发）、水性流平 剂0.8%、水性消泡剂0.2乐 其他助剂战（挥发）、水11乐 挥发份5轧洗网水：主要由表面活性剂、有机溶剂及添加剂配制而成。无色透明液体，易燃。是丝 网印刷时对丝网的清洗剂，项目所用洗网水主要成分：醛类30-50%、醉类20-40%、芳香族类 20-40%,均为易挥发成分。挥发份100机保护膜：以OPP为基材，塑料薄膜膜面平滑透明度高，耐温耐候性佳，OPP塑料薄膜膜面 平滑透明度高，耐温耐热性佳。OPP塑料薄膜是一种非常重要的软包装材料，OPP薄膜无色、无 嗅、无味、无毒，并具有高拉伸强度、冲击强度、刚性、强韧性和良好的透明性。项目内所用网版均从外购买，厂内不设制版、晒版、显影等工序。为棕红色粉末，通常由氧化钝、氧化铝、氧化硅、氧化铁等组分组成，不同的材料硬度 不同，在水中的化学性质也不同，氧化铀与硅酸盐的化学活性较高，硬度也相当，因此广泛应 用于玻璃抛光。表8项目丝印油墨（水性）用量核算产品油墨IlIl1I 种丝印总 面积廿丝印厚 度um油墨密度 t3附着 率%固含量 %挥发 分年用量 t/a玻璃制 品丝印 油墨（水 性）393432251. 1210084513. 12注：油墨用量汁算公式：油墨用量=（膜层厚度*涂装面积*比重）/ （附着率*固含量） 玻璃面板仅需单面丝印，印一次即可，主要单面一侧上色及印log。4、主要生产设备情表9主要生产设备情况序号设备型号/参数数量所在工序1全自动玻璃切割机CNC-4228 型3台开介2数控磨边机20kW2台磨边3磨边机组YG20T5E.GZM16-40-5009台磨边4洗片机X2500F> X1600B-2 水槽尺寸：lm*lm*0. 6m8台清洗、烘干5全自动机械手上片 机UG04A4台上片6全自动机械转换手/4台/7自动倒角机CG44-1-12084台倒角工序8全自动丝印机/2台丝印工序9半自动丝印机YSC10002台丝印工序10皮带输送线20米4台输送11自动钻孔机/16台钻孔工序12倒角机/16台倒角工序13水切机2015L3台开介工序14单臂异形斜边/冏边 两用机FD203台磨边工序15异形磨边机KJ-1321A1台磨边工序16隧道炉SK-IR304-800、瑞资特3台烘干工序17钢化炉50101台烘干工序18烘炉/2台烘干工序19复膜机/4台包装工序20双螺杆空压机30P2台/21双螺杆空压机20P1台/22抛光机/3台抛光工序23沉淀池3*2. 5*1. 5 米8个废水沉淀D>人员及生产制度拟招聘员工人数80人，因此，年工作300天，每天一班制，每天工作8小时， 夜间不进行生产，员工均不在厂内食宿。6、给排水情况（1）生活用水及排水：员工总人数为80人，员工不在项目内食宿，参照广 东省地方标准用水定额第3部分：生活（DB 44/T 1461.3-2021）的数据，员工人 均生活用水系数取28m3 （人.a）,则生活用水2240ta （按300天计，约7.47td）, 生活污水排放量按用水量的90%计，即生活污水排放量2016ta （按300天计，约6. 72td）；项目产生的生活污水经三级化粪池预处理后经市政管网排入中山市黄圃 镇 生活污水处理厂处理。（2）生产用水及排水Gfcf涛注FH汇一 TiiiFl而攵。么时I< 通 出1 止摘 RdRl兴，1 e* 1 e*八久E，右描容积为0.5m3）,主要清洗湿式加工过后残留在玻璃面板上的粉尘，不添加任何的清洗剂，该 部分用水为自来水，每天更换，则更换量为4ta,1200ta°此外，在清 洗过程中工件会带走部 分的水，损耗量按用水量的5%计算，补充用水量为0.2td,60ta°故总用水量为4.2td, 1260ta; 则玻璃面板清洗废水产生量为4td, 1200ta0更换的清洗废水排入沉淀池内，作为玻璃湿式加 工的补充用水，不外排。湿式加工用水：项目磨边、钻孔、磨角、水切、磨内圆、抛光等工序均为湿式作业，主 要作用为降尘及降温，对水质要求不高，项目清洗废水可用于开介、磨边、钻孔、倒角、抛光 等湿式加工工序，项目设有沉淀池8个，项目采用溢流方式 对加工废水进行处理，循环用于 磨边、钻孔、磨角、水切、磨内圆、抛光等湿式加工工序，其中溢流方式为加工废水进入沉淀 池中经沉淀后，上清液溢流至清水池，废水在沉淀池内固液分离，废水可达到回用要求，循环 使用，不外排。沉淀池尺寸为3*2.5*1.5m*8个（有效水深为1.4m,有效容积为87.36?）。 每天损耗按沉淀池有效容积的5%计算，则总用水量为4.37td, 1311ta,其中新鲜用水0.37ta, lllta,玻璃清洗废水 4td, 1200taQ水喷淋用水：项目有机废气治理设施中配备水喷淋设施1套，每套水喷淋设 施各配1 个水箱，每个水箱的有效容积为O.O5m3,该部分用水一次性加入后，每天补充损耗用水，每 天损耗按沉淀池有效容积的10%计，补充用水量约0.005td, 1. 5t/a；另外该部分用水需每2个 月更换一次，故产生废水量约03ta,该部分废水收集后全部委托给有处理能力的废水处理机 构处理，则总用水量为1.8ta° 湿式抛光调配用水：项目丝印前，对于部分刮花的玻璃半成品，进行抛光处理。本项目 使用抛光粉进行湿式抛光，抛光粉使用时需加水，把粉状搅拌成膏状，根据厂家提供资料，抛 光粉和用水比例为3:7,本项目抛光粉的用量为0.2ta,故抛 光粉调配用水为0.47ta°膏状抛光 粉随工件进入清水池进行清洗，定期添加调配用水，无需更换。本项目水平衡图详见下图:损耗2247、能耗情况。、四至情况项目北面为中山市黄圃食品工业园污水处理有限公司，南面为中山市新世纪塑 胶有限公 司，西面隔康泰路为广东科志达机械科技有限公司，东面隔道路为未挂名工业厂房。J/.平面布局情况项目建于中山市黄圃镇食品工业园康泰路5号厂房之二，项目内设有租赁厂房1 幢和办公室1幢，其中生产车间包括仓库、主要分为仓库、开介区、钢化区、机加工 区（磨边、钻孔、磨角、水切、磨内圆、抛光）、丝印和烘干区、修边区、钢化区、 包装区等。厂房北面为开介区和钢化区，南面为仓库，西面为机加工区（磨边、钻孔、 磨角、水切、磨内圆、抛光），厂区中部为修边区、丝印和烘干区，东面为包装区， 详见附图4。结合项目所在地四周情况，项目周围主要以工业厂房为主，项目最近敏 感点为东面厂界外40米的兆丰村，离项目最近排气筒距离130米，故项目生产过程 对敏感点的影响不大，项目总平面布置满足生产工艺流程要求，布置紧凑合理。工艺流程图:G2、(1)生产工艺i GK N、G2、 N丝印成品包装 覆膜钢化修边艺程产污节工流和排环烘干：G1：总VOCs、臭气浓度：;G2：粉尘:G3：烟尘:N：噪声；S：固体废物工艺说明：开介：根据产品规格，采用自动开介机对玻璃原片进行切割，为湿式作业，该 过程会产生少量粉尘，该工序年工作时间2400ho磨边、钻孔、磨角、水切、磨内圆、抛光：按产品形状要求进行加工，均为湿 式作 业，上述过程均产生少量的粉尘，该机加工工序年工作时间240Oho抛光：项目抛光工序分为干式抛光和湿式抛光，其中湿式抛光主要对其中部分有轻微 划痕的玻璃表面进行抛光处理，项目抛光工序需用抛光粉，抛光粉使用时需加水，把粉状 搅拌成膏状，为湿式加工，无粉尘产生，年工作时间240Oho使用干式抛光机对玻璃面板 的四边进行抛光，会产生少量粉尘，配套粉尘回收系统，年工作时间2400ho清洗、烘干：采用自动清洗机进行清洗，清洗完毕后通过自带的烘干系统烘干，烘干 过程用电。清洗时没有加入任何清洗剂或助剂，该工序年工作时间240OhO丝印、烘干：采用自动丝印机对玻璃面板进行上色及印图案，再经自动烘干线 烘干， 部分图标采用半自动丝印机，再经电烘干炉烘干，烘干温度约145-16(Co丝印过程中，为 保证丝印质量，需要定期对网版进行清洁，主要采用沾有洗机水的抹布进行擦拭清洁，不 直接用洗机水及清水进行清洗，不产生清洗废水及废洗机水，该工序年工作时间2400ho修边：经丝印、烘干后的玻璃制品，需进行打磨，修整一下边缘。该工序年工作时间1800ho钢化：通过钢化炉将玻璃加热到600-700。两面均匀，加热至接近软化然后快速 定型冷却。在快速冷却时，表而玻璃冷却速度快，内部冷却速度慢，内部原子位置调 整时间长，体积趋向缩小，因此就会对表面玻璃产生巨大的拉应力。如同将一串珠子 中间的绳子拉紧一样。经钢化后的玻璃在受力时，内部巨大的拉力会阻止 表面微裂 纹的扩大，达到提高玻璃实际强度的目的，该过程会产生少量的烟尘，该工序年工作 时间1500ho覆膜、包装：采样覆膜机对玻璃产品表面贴上塑料保护膜即可使用气泡包装为成 品，覆膜过程为常温，塑料膜与玻璃表面依靠静电力粘附，无需使用粘合剂。三区域环境质量现状环境保护目标及评价标准一、大气环境质量现状1、空气质量达标区判定根据中山市环境空气质量功能区划(2020年修订)，项目所在地环境空气 功能 区划为二类区，执行环境空气质量标准(GB3095-2012)二级标准及2018年修改单(公 告2018年第29号)。根据中山市生态环境局政务网发布中山市2021年大气环境质量状况公报可 知 2021年中山市SO2日均值第98百分位数质量浓度和年均值质量浓度、NO2日均值 第 98百分位数质量浓度和年均值质量浓度、PMW日均值第95百分位数质量浓度和年 均 值质量浓度、PMzsH均值第95百分位数质量浓度和年均值质量浓度、Co日均值第95 百分位数质量浓度、O最大8h均值第90百分位数质量浓度均达到环境空气质 量标 准(GB3095-2012)及2018年修改单(公告2018年第29号)，具体详见下 表，项目所 在区域为达标区。表1 1区域空气质量现状评价表污染物年评价指标现状浓度 (IJ g/邮)标准值 (Mgm5)占标率 (%)达标情况SO2年平均质量浓度5608. 3达标日均值第98百分位数浓 度91506达标NO2年平均质量浓度254062.5达标日均值第98百分位数浓 度758093.8达标PMi年平均质量浓度397055.7达标日均值第95百分位数浓 度8415056达标PM25年平均质量浓度203557. 1达标日均值第95百分位数浓 度467561.3达标CO第95百分位数日平均质 量浓度900400022.5达标O3第90百分位数最大8小 时平均质量浓度15416096.3达标域暗量状 区环质现本项目位于环境空气二类功能区，SO2> No2、PMi。、PMZ5、CO、O执行环境空 气 质量标准(GB3095 2012)及修改单中的二级标准。项目所在地位于黄圃镇，靠 近小榄镇，采用小榄站点的监测数据，根据中山市2021年空气质量监测站点日均值数据，SO2、NO2. PM. o、PM-、CO、d的监测结果见表29。表12 基本污染物环境质量现状点位 名称监测点 坐标污染物年评价指标评价标 准 Mgm3现状浓 度 (Mgm3)最大浓 度占标 率%超标频 率达标 情况中山 市小榄镇SO2第98百分位数日 平均质量浓度1501615.30达标年平均质量浓度609. 3-达标小榄镇NO2第98百分位数日 平均质量浓度8096181.33.4达标年平均质量浓度4031.1一-达标小榄镇PMio第95百分位数日 平均质量浓度150109107.30. 56达标年平均质量浓度7053.2达标小榄镇Pk第95百分位数日 平均质量浓度7544800达标年平均质量浓度3523.4达标小榄镇Q1第90百分位数8h平均质量浓度160164177.510.5达标小榄镇CO第95百分位数日 平均质量浓度40001200400达标由表可知，S。,年平均及24小时平均第98百分位数浓度达到环境空气质量标准 (GB3095-2012)二级标准及2018年修改单(公告2018年第29号)；NO?年平 均浓度 达到环境空气质量标准(GB3095-2012)二级标准及修改单；N0224小时平均第98 百分位数浓度超出环境空气质量标准(GB3095-2012)二级标准及2018年修改单(公 告2018年第29号)；PM和PM”年平均及24小时平均第95百分位数浓度达到环 境空气质量标准(GB3095-2012)二级标准及2018年修改单(公告2018年第29号)； COr小时平均第95百分位数达到环境空气质量标准(GB30952012)二级标准及 2018年修改单(公告2018年第29号)；0,日最大8小时平均第90百分位数浓度超出 环境空气质量标准(GB3095-2012)二级标准及2018年修改单(公告2018年第29 号)。3、补充污染物环境质量现状评价根据项目产污特点 项目需补充TSP、TVOC,臭气浓度的环境质量现状监测，其中 TVoC和臭气浓度不属于建设项目环境影响报告表编制技术指南(污染影响类)中 “排放国家地方环境空气质量标准中有标准限值要求的特征污染物”，故不进行监溅 TSP监测数据引用中山市宏远五金喷涂有限公司年产75万套家具配件和50万套灶具 配件新建项目中环境空气质量现状检测结果，报告编号：JC-21112374号，检测时间：2021年11月6 0-2021年11月8日。项目所在地与监测点相距3.8公里范围内，均在评价范围内，近3年内大气环阜11$沙数据具有有效性
