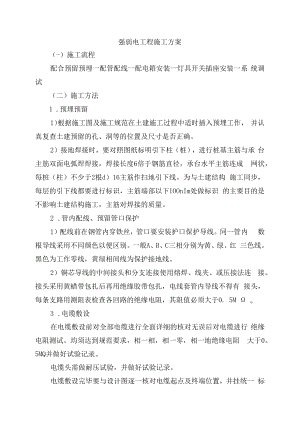

强弱电工程施工方案.docx
强弱电工程施工方案（-）施工流程配合预留预埋一配管配线一配电箱安装一灯具开关插座安装一系 统调试（二）施工方法1 .预埋预留1）根据施工图及施工规范在土建施工过程中适时插入预埋工作， 并认真复查土建预留的孔、洞等的位置及尺寸是否正确。2）接地焊接时，要对照图纸标明引下柱（桩），进行桩基主筋与承 台主筋双面电弧焊焊接，焊接长度6倍于钢筋直径，承台水平主筋连成 网状，每桩（柱）不少于2根d）16主筋作扫地引下线。为与土建结构 施工同步，每层的引下线都要进行标识，主筋端部以下IOOnIm处做标识 的主要目的是不影响土建结构施工，主筋对焊接的质量。2 .管内配线、预留管口保护1）配线前在钢管内穿铁丝，管口要安装护口保护导线。同一管内 数根导线采用不同颜色以便区别。一般A、B、C三相分别为黄、绿、红 三色线。黑色为工作零线，黄绿相间线为保护接地线。2）铜芯导线的中间接头和分支连接使用熔焊、线夹、或压接法连 接。接头采用黄蜡带包扎后再用绝缘胶带包扎，电线套管内导线不得有 接头，每条支路用测阻表检查各回路的绝缘电阻，其阻值必须大于0. 5M o3 .电缆敷设在电缆敷设前对全部电缆进行全面详细的核对无误后对电缆进行 绝缘电阻测试。均须达到规范要求，相一相，相一零，相一地绝缘电阻 大于0。5MQ并做好试验记录。电缆头需做耐压试验，并做好试验记录。电缆敷设完毕要与设计图逐一核对电缆起点及终端位置，并挂统一 标志牌，注明电缆规格型号与图纸相对应的回路编号，以及敷设时间, 责任人等。4 .灯具、开关、插座安装1）全部灯具安装前均需组装、试亮。灯具安装横平竖直，安装牢 固、美观。嵌入式灯具安装前积极配合装饰工程做好预留灯具安装位置 等工作。成排灯具先放线再安装，安装后进行调整，确保最佳视觉效果。2）开关、插座安装于同一场所标高应一致，安装平整美观。开关 翘把指示明晰一致。同一位置的开关插座安装高度误差不相差Imnb同 一场所安装标高一致，高度误差不能相差5n°3）距地2.2m以下的灯具金属外壳须接地。5 .防雷接地防雷接地工艺流程基础钢筋接地网一避雷引下线一屋面避雷带一室外接地装置一接 地电阻测试施工方法：D按设计图纸核定接地桩（柱）筋位置，每桩（柱）不少于两根 大于6 16主筋作防雷引下线，同时与室外用扁钢（-40X4）接地系统 相连。2）接地体在基础内与主筋用弧焊焊接牢固，形成接地网，焊接完 成。测量接地电阻小于IQ ,否则补充接地极。直至接地电阻小于1。 为止。3）对柱内接地引下线的主筋 在土建结构施工焊接完成后，电气专 业技术人员要对焊接点按电气规范验收标准进行检查，要求焊接密实饱 满。不良者须按电气验收规范采取加强措施进行补充焊接。4）屋面避雷带采用6 10镀锌圆钢敷设时，在引下线处，焊接长度必须达到圆钢直径的6倍。5）完成以上工作后，进行接地电阻测试，接地电阻必须达到小于 1 。6 .火灾报警与自动灭火系统调试为保证此系统能安全可靠地投入运行，性能达到设计的技术要求, 在系统安装施工过程中和投入运行前要进行一系列的调整试验工作。调 整试验的主要内容包括线路测试、火灾报警与自动灭火设备的单体功能 试验，系统的接地测试和整个系统开通调试。调试人员应在系统调试前，认真阅读施工布线图、系统原理图，了 解火警设备的性能及技术指标。对有关数据的整定值，调整技术标准必 须做到全面熟悉，方可进行调整试验工作。线路测试1） 一般性检查：首先从外部检查，观察各种配线情况，利用图纸 对照设备，观察相互关系，判断接线是否正确。2）线路检验；检验前，先将被检验回路中的控测器、编码母座、 警铃、手动报警按扭和报警控制器接线端子打开。并对灭火系统中的名 继电器联动盘、控制盘至其它设备的二次线路进行检查校对。3）绝缘电阻测试：测试回路绝缘电阻，采用50OV兆欧表。对导线 与导线、导线与地、导线与屏蔽层的绝缘电阻进行分别测试，其绝缘电 阻值不小于20MQ O系统开通调试：系统的调试，应分别对控测器、区域报警控制器、集中报警控制器、 火灾报警装置和消防控制设备按说明书进行单机逐台通电检查正常后 方能接入系统进行调试。系统通电后，应按火灾报警控制器通用技术条件的技术要求对 报警控制器作如下的功能检查。火灾报警自检功能；消音、复位功能；故障报警功能；火灾优先功 能；报警记忆功能；备用电源的欠压和过压报警功能。按系统调试程序进行系统功能的自检，连续无故障运行12Oh后， 调试完成。7 .系统送配电调试系统送电前先检配电房电压显示是否正常，并将各主、分配电箱及 开关置于开路，检查无误后，按先主配电箱和后分配电箱，再用电器具 的原则送电，至整栋供电正常为止。8 .重点部位施工措施管内配线工作按常规施工，并不复杂，如果发生疏忽也会产生不少 麻烦，电气系统采用三相五线制，单相三线制即相线零线（N线）地线 （PE线）严格用不同颜色加以区分，导线采购环节注意相线用红、绿、 黄色导线，地线用黄绿相间导线，零线用白色导线。严格按规范选用导 线颜色，为创优质工程和系统调试打下基础。（三）成品保护设备安装各施工工程在开工之前，根据工程具体情况，必须在施工 组织设计中编制本工程的成品保护措施，具体办法如下：1 .设备保护，设备一般在安装前一周内运送现场，并作开箱检查， 安装后试车前设专人巡护。2 .消防箱安装后将箱门、附件拆下送库保管，交工前再安装复原。3 .配电柜、箱、开关、插座面板安装后包扎塑料薄膜保护，柜、 箱钥匙交专人保管。4 .对安装施工中的给排水、卫生器具、强弱电线管应采取临时封 堵措施，灯具、探头、广播、扬声器等应在调试或交工前安装。5 .对安装好的管道、电气线路、采取必要的防表面污染措施。6 .各专业施工遇有交叉“打架”现象发生，不得擅自拆改，需经 设计、甲方及有关部门协商，由施工队协调解决后方可施工。7 .对贵重、易损的仪表、零部件尽量在调试之前再进行安装，必 须提前安装的要采取妥善保护措施，以防丢失损坏。8 .现场应组织成品保护小组，对安装成品、半成品、设备等进行 巡护。
