某大厦玻璃幕墙工程施工组织设计.docx

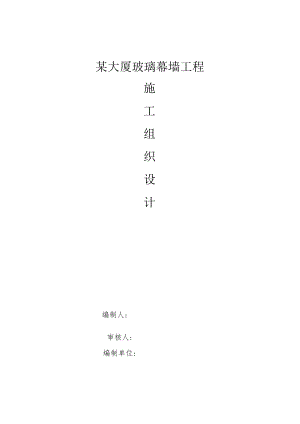

某大厦玻璃幕墙工程施 工 组 织 设 计编制人:审核人:编制单位:目录第二章编制依据说明51. 1编制依据51.2 采用标准及规范51.3 质量、工期、安全、文明施工及环境保护目标8第二章工程概况92. 1工程范围10第三章施工总体部署113.1 指导方针和总体思路113.2 施工方案11第四章 幕墙加工制作方法及技术保证措施174. 1铝合金型材加工174. 2玻璃加工224. 1钢化玻璃加工各工序要领22第五章幕墙安装施工方法及技术保证措施265. 1施工工艺265. 2施工工艺流程图295. 3施工方法315.4合理化建议40第六章外墙丙烯酸涂料装饰工程421、基层处理423、注意事项42第七章不锈钢栏杆施工方案44第九章 施工设备等资源使用说明48第十章确保工程质和工期的措施5510. 1工程质量的保证措施5511. 2工期的保证措施71第十一章雨季及特殊情况下的施工方法和措施7812. 1雨季施工措施78IL 2现场防风、防雨措施789. 3现场防雷击措施79第十二章施工安全措施、现场文明施工和环境保护措施12.1施工安全保护措施8012. 1. 1安全生产管理体系8012. 1.2现场施工安全管理8512. 1.3安全保障设施8812. L 4现场安全用电管理8912. 2. 1文明施工管理细则8912. 2. 2重点部位文明施工管理措施9112. 2. 3文明施工检查措施92第十三章成品保护措施9412.1 工厂制作成品保护措施9412.2 运输过程中成品保护措施9513. 3现场安装成品保护9613. 4玻璃幕墙、塑铝板幕墙成品保护9713. 5对其它单位的施工成品保护99第十四章施工进度计划及网络图10014. 1施工进度计划总体思路1001. .2工程施工前的准备10014. 3优化施工工艺，缩短施工工期10214.4施工总进度计划网络图102第十五章材料选用与主材加工10315. 1工程使用材料的承诺10315. 2主要材料的选用103第十六章预埋件的定位安装施工方法和说明10916. 1化学螺栓的施工10916. 2化学螺栓的施工注意要点112第十七章 施工重点难点及解决方案11516.1 测量精度要求高的解决方案11516.2 施工难度大、精度高、工期紧的解决方案11616.3 质量保证措施11716.4 新技术的应用11817. 5幕墙专项技术保证措施11817.6幕墙施工方法的可行性、先进性：121第十八章施工技术检酒与保证措施12318. 1试验检测项目12318. 2原材料检测13018. 3钢架施工检测13818. 4预置埋件质量控制13818. 5测量检验质量控制13918. 6安装质量控制13918.7防雷系统施工控制14118. 8塑铝板幕墙安装施工检验14218. 9焊接施工质量控制14318. 10防火隔断施工技术保证措施14718. 11防水技术保证措施14818. 12成品的检测14818. 13与其它施工单位的配合措施15218. 14与主要材料供应商的配合153第十九章 工程资料管理与工程验收15419. 1工程资料的收集15419. 2工程资料的整理、归档15419. 3工程验收交工15619.4工程交工及保修156第一章第二章编制依据说明Ll编制依据一、业主提供的“*县*幕墙工程”招标图纸；二、国家和行业颁布的有关现行设计和施工规范及标 准;三、我公司企业标准，质量手册及程序文件等相关文件。L2采用标准及规范本工程的设计和施工中全部采用现行国家及江苏省的 相关技术法规。如下述规范及标准要求与标书要求有出入则 在满足强制条文的前提下按比较严格的规范和标准执行。在 设计和施工过程中对于暂无规范和标准可执行的项目，则以 公司企业标准为依据。在本工程施工期间，若有新的适合本 工程的国家或地方标准出台，则执行新的标准。1.2 . 1幕墙工程技术规范、规程1、建筑幕墙GB50009-20012、玻璃幕墙工程技术规范JGJ102-20033、建筑玻璃应用技术规程JGJl13-20034建筑钢结构焊接技术规程JGJ815建筑装饰装修工程质量验收规范GB50270-2001L 2. 2建筑及结构设计规范1、高层民用建筑设计防火规范GB50045-952、建筑物防雷设计规范GB500573、钢结构设计规范GB50017-20024、建筑抗震设计规范GB500011-20015、建筑结构荷载规范GB50009-20016、建筑设计防火规范GBJl67、钢结构工程及验收规范GB50205-20018、民用建筑隔声设计规范GBJl 18-889、民用建筑热工设计规程JGJ2410、采暖通风与空气调节设计规范GBJ19-87Ih城市测量规范CJJ8-8512、工程测量规范CJJ50026-93L 2. 3材料标准1、铝合金建筑型材GB/T5237.15-20002、铝及铝合金加工产品的化学成分GB/T31903、铝及铝合金阳极化氧化、阳极氧化膜的总规范 GB/80134、铝及铝合金轧制板材GB/T38805、浮法玻璃GB11614-19996、钢化玻璃GB/T9963-19997、中空玻璃GB/T11944-20028、中空玻璃GB/T9962-199910、建筑用安全玻璃、防火玻璃GB/15736. 1-200111、碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T91212、碳素结构钢和低合金结构钢热轧厚钢板及钢带 GB/T327413、低合金高强度结构钢GB159714、硅酮建筑密封胶GB14683-9315、聚硫建筑密封胶JC483-9216、建筑用硅酮结构密封胶JC485-9217、不锈钢棒GB1220-9218、不锈钢冷加工钢棒GB4226-8419、不锈钢冷轧钢板GB3280-9220、不锈钢热轧钢板GB4237-9221、不锈钢焊条GB/T9831. 2. 4性能检测方法1、建筑幕墙空气渗透性能检测方法GB/T15226-942、建筑幕墙风压变形性能检测方法GB/T15227-943、建筑幕墙雨水渗透性能检测方法GB/T15228-944、建筑幕墙物理性能分级GB/T15225-945、建筑幕墙平面内变形性能检测方法 BG/T18250-20006、建筑幕墙抗震性能（震动台）及试验方法 BG/T18575-20017、玻璃幕墙光学性能GB/T18091L 2. 5施工规范1、钢结构工程施工质量验收规范GB50205-20012、钢结构工程质量检验评定标准GB502213、气焊、手工电弧焊及气体保护焊焊缝坡口工基本尺 寸GB9854、埋弧焊焊缝坡口工的基本型式与尺寸GB9865、焊缝接头机械性能试验取样法GB26496、涂装前钢材表面除锈和除锈等级GB89237、钢结构防火涂料应用技术规程CECS248、工程网络计划技术规程JGJ/T1219、施工现场临时用电安全技术规范JGJ4610、建筑施工高处作业安全技术规范JGJ80Ih建筑施工安全检查标准JGJ5912、全玻璃幕墙支承装置JGJ133-200113、热喷涂金属件表面予处理通则GB1137314、金属和其它无机覆盖层热喷涂锌、铝及其合金 GB/T97931.3 质量、工期、安全、文明施工及环境保护目标我公司将集中抽调一批具有丰富设计和施工管理经验、 责任心强、年富力强的优秀专业人员组成“*县*幕墙 工程项目经理部”（以下简称项目部），代表我公司直接对施 工现场进行统一管理。同时，我公司将在人力、机械、材料、 资金、后勤等方面对该工程予以重点保障，确立该工程在公 司年度施工项目中的核心地位，确保施工的一切需要。我公司对工程质量、施工进度、施工安全、文明施工、 环境保护、后勤服务等严格实行目标管理责任制。我们的承 诺如下：L 3. 1质量目标确保本次招标范围内的工程达到优良.L 3. 2进度目标我公司承诺在合同期内完成招标范围内的全部工程量。 工期为50天。1. 3. 3安全目标本工程的安全目标为：杜绝重大安全事故，将月伤频率 控制在0.1%以下。L3.4文明施工目标严格执行文明施工措施，确保获得江苏省示范文明工地 称号。L 3. 5环境保护目标在全部施工过程中确保施工区无废水、无废渣，及时清 理垃圾，车辆进出工地要进行特别清理控制现场施工噪音， 保护好已完成的建筑和设施。L 3. 6服务承诺工程施工前：认真做好图纸深化设计，主动做好土建、 钢结构制安、机电设备安装、二次装修等单位的事前协调工 作，为工程顺利开工创造有利条件。工程施工中：积极配合其它单位的施工，协调好各单位 间的相互关系，及时与业主、监理公司及协作单位沟通。工程竣工后：提供幕墙清洗、使用、维修保养手册，工 程质保期内保证24小时随叫随到。第二章工程概况 工程名称：*县*幕墙工程建设地点：*县*建设单位：*置业有限公司2. 1工程范围*县*建筑幕墙工程采用了多种形式的幕墙组合， 该方案设计运用国内较为先进成熟的幕墙技术进行深化设 计，使整个外墙成为一个有机的整体，在结构上具有合理的 受力体系，在外观上保持建筑的特色。第三章施工总体部署2.1 指导方针和总体思路指导方针：坚持质量至上，安全第一的方针，优化总体 配置，确保合同工期，高质量、守信誉的完成施工任务。总体思路：加大管理力度，提高管理层次，提前准备， 提前试验，全面铺开，面面独立，分段流水，层层把关，保 证材料供应，加强质量管理，确保一次到位。服从业主、监 理和总承包单位的统一协调安排，及时调整施工计划。配合 兄弟单位施工，使整个工程施工能同步进行，不影响总工期。 3.2施工方案3. 2. 1施工前准备工作施工准备是一项超前的工作，是对后续施工中合理投入 人、财、物，进行预见性的控制，使整个工程所需的各项资 源达到最佳的配置，准备工作的好坏对后续工程的施工将产 生很大的影响。工程项目要对工程的技术资料、材料、设备、 工具、人员、临时设施做好充分的准备，同时对工程概况进 行了解，熟悉甲方、监理、总承包、设计院及其他有关施工 单位的有关情况，掌握施工用水、用电、道路、场地，垂直 运输，脚手架等情况，为施工做好前期工作。1、技术资料充分熟悉图纸，弄清疑难问题，准备有关图集、质量验 收标准、安全指标各种需用的表格和有关工程竣工验收需用 的资料等。2、设备、仪器、工、机具准备对所需的设备工具、器具、仪表列出供应计划，包括型 号、数量和供应时间等，同时要将计划送交主管领导审批以 后交供应、财务部共同做好准备。3、材料准备根据图纸及工程情况做出详细的材料计划书，并与施工 进度计划相衔接，合理安排材料的供货时间。4、人员准备项目经理对本项目拟使用的各类工作及施工人员列出详 细计划，包括工种、人数、进场时间等，做到岗位明确，责 任到人。5、施工方案的准备组织技术骨干精心编制施工组织设计，以便对施工进度、 工程质量、安全生产进行有效的控制。3.2.2施工用水、供电需求计划幕墙施工用水、用电量不大，不再另设水电供给设施， 服从业主单位的统一安排，使用总包的总供电，供水设施， 单独装表计量。结构拼装场地用电线路用3*50+2*25五芯电 缆供电。施工现场用电线路采用3*90+2*35五芯电缆和四个 空气开关，分别将电输送到东、西立面施工地点，每两层在 东西两头各设一个配电箱，共设十四个分配电箱，分配电箱 采用3*25+2*10五芯电缆，每个分配电箱设两个三个回路， 每个回路可设一个移动式手提电箱接两台电焊机操作。生活 区用电采用3*25+2*10五芯电缆接入生活区配电箱。施工现场用电计划表表3. 2. 2序号项目或机械或 设备名称额定功率数量合计功率1直、交流电焊 机24KW3台360KW2电动葫芦1. 5KW2台9KW3焊条电烘箱5KW1台5KW4生活用电3KW3KW5现场照明2KW2KW6其他用电IKWIKW合计功率380KW3. 2. 3劳动力计划*县*幕墙工程量大，工期紧，根据幕墙工程施工 特点，我们尽量加大工厂内加工工作量，减轻现场施工压力。 本工程计划投入项目管理人员共四人。按工程进度计划要 求，将幕墙划分为两个施工阶段，即骨架安装阶段和玻璃、 铝塑板安装阶段。组织四个施工段，采用流水作业，分阶段 安排施工队施工。施工区可根据工程进度情况进行按需调 配，高峰期最多人数达几十人。3. 2. 3. 1 *县*外墙装饰工程施工劳动力计划表工种级 别按施工阶段投劳动力情况1-1011-2021-3031-4041-50测量工11111电焊工33333安装技 工88101215玻璃安 装工00688普工55445管理人 员44444合计21213232283. 2. 4施工总平面布置施工现场的总平面布置将服从业主单位安排，材料临时 堆放地设置在车库内。构件拼装用总包单位的塔吊，构件运 输车辆从东面进入大楼，围绕大楼四周运输。幕墙施工区不 设供水设施，供水提供接水点接驳。供电线路分三条。一条 为施工区I供电线路，一条为施工区供电线路，电箱按每 二层分布，南北端各一个。馈电点由总包提供。现场临建布置服从业主单位安排，办公区和仓库生产车 间。生活区在考虑不影响现场施工的条件下，尽量靠近施工 现场，仓库生产车间车库内，临建计划大约18Om2。3. 2. 5施工的段的划分及施工安排3.2. 5. 1施工段的划分根据*县*外墙装饰工程平面分布、位置和各立面 结构特点，分为四个施工区，即主楼南立面、东立面区及顶 面。各区按不同的施工阶段划分施工段。分别组织流水施工 与平行施工。根据幕墙施工的特点，各区内按立面划分施工 段。3.3. 5.2施工安排幕墙施工主要分为两个阶段，即龙骨安装阶段和面材安 装阶段。根据施工段的划分和各立面幕墙结构特点，在不同 施工阶段进行不同的安排。1、南立面安装安排二个施工队分别进行龙骨及板块安 装、玻璃幕墙和窗的龙骨及板块安装。2、东立面安装安排二个施工队分别进行龙骨及板块安 装、玻璃幕墙和窗的龙骨及板块安装。3、安排三个施工队分别进行龙骨及板块安装、玻璃幕 墙和窗的龙骨及板块安装。3. 2.6运输方案水平运输采用汽车运输加人工搬运的方法，垂直运输采 用施工电梯和塔吊的方法。3. 2.7施工顺序幕墙龙骨架安装从下往上。玻璃、铝塑板安装从下往上 安装。玻璃、铝塑板安装采用外脚手架施工，因安全需要， 外脚手架随外层玻璃、铝塑板安装、密封胶嵌缝由上至下而 逐步拆除。整体施工顺序见4. 3节。第四章 幕墙加工制作方法及技术保证措施4. 1铝合金型材加工1、铝型材加工流程图如下：2、加工设备铝材切割、钻孔、铁槽等加工采用德国进口的数控加工 中心及数控切割机，包括如下：双头切割机直角切割机单头仿型铳床端角切割机端铳机多功能加工中心单头自动送料切割机端角切割机双头斜准切割机3、各主要工序加工方法及工艺说明1）接单(1)接到加工单后，应认真仔细地审单，如单属正常， 必须按照单上所规定日期内保质保量完成。反之，如单出现 问题，应及时向生产部门反映得以正确处理才能继续加工。(2)加工单的统计，算料及搭配必须与材料部相互配合, 事先计划需用材料。2)材料领用(1)核后，确实无误，按材料的规格、型号、数量、颜 色的要求，到材料部办理领料手续。(2)未办理领料手续，又未经材料部的允许，不得私自 到仓库乱拿材料。(3)原材料领用搬运时，必须按循序渐进的方式，由上 至下，避免材料混乱和铝材装饰面划伤现象。3)切割(1)使用前检查，首先打开空气压缩机的排水阀排水， 然后合上电源开关和机械开关。让机械空转一段时间检查机 械无异常现象，即可准备切割。(2)切割时注意保护铝材装饰面(3)铝材切割，尺寸误差不能超过0.5mm(4)切割后的半成品应堆放整齐，标明需用工地及规格、 数量，以便下一道工序的使用。(5)注意切割机的保养，切割机使用时锯片必须经常打 油。(6)工作台必须保持干净，避免切割时的铝材摩擦，造成伤痕。4)铝材冲孔(1)机械使用前应检查机械运转是否正常接上电源开关 让设备空转，观察机械确实无异，开始下一步的工作。(2)模具安装时，必须由专业人员安装，安装完毕后必 须检查模具与机械是否配合得当，再进行下一道工序的工 作。(3)进行冲孔前必须核实后确实无误，开始铝型材的冲 孔工作。(4)冲孔后的铝材，切口必须是平整、光滑。(5)连续冲孔时，应检查上模中的屎料是否退出，模具 有没有松动，如有问题必须做好相应措施解决。(6)加工后的成品，堆放不许整齐周围必须保持清洁。(7)以上程序完成之后，切断电源开关。5)包装、过塑(1)铝材过塑前检查机是否正常，如正常首先打开电源 开关接通电源，开动风扇及传送带打开，待温度调至180度 左右时，方能过塑。(2)铝材包装过塑前，应将表面擦试干净，热收缩膜套 到铝材的两端各超出80mm-10Omnb不得超出过长，以免造成 浪费。(3)过塑后的铝材，必须保证表面光滑避免出现皱痕与 裂口等现象。(4)过塑完毕，首先关掉过塑机的加热温度开关，待温 度降至为0度时，方能关掉电源，严禁未待温度降下时，关 掉电源开关，造成过塑机电阻丝烧掉。6)质量检查(1)质检员检查所生产的半成品是否按要求加工生产， 如检查出有质量不合格产品，要求返工时，应无条件执行。(2)对人为造成质量不合格的必须按质量手册条款执 行。(3)铝型材加工质量要求详见下页。7)成品入库(1)成品入库前，应提供成品的作业单号、数量、规格、 型号及需用工地给仓库，配合仓库做好成品入库。(2)入库后的成品，堆放需整齐，规格、型号要一致，避免各种成品混乱的现象。4、铝合金龙骨及装饰条加工精度要求D铝合金龙骨及装饰条在截料之前应进行校直调整。2)部件长度偏差为0.5n,端头斜度的允许偏差为15度。3)截料端头不应有加工变形，毛刺不应大于O. 2mm。4)孔位的允许偏差为0 5mm,孔距的允许偏差为O. 5m,累计偏差不应大于1. Ommo5)沉头螺钉的沉孔尺寸偏差应符合现行国家标准沉头螺 钉用沉孔GB152. 1的规定。6)铳钉的通孔尺寸偏差应符合现行国家标准铳钉用通孔 GB152. 1的规定。7)圆柱头、螺栓的沉孔尺寸应符合现行国家标准圆柱头、 螺栓用沉孔GB152.3的规定。8)螺丝孔的加工应符合设计要求。9)构件铳槽尺寸允许偏差应符合下表要求: 铳槽尺寸允许偏差(mm)项目ABC偏差+0. 5+0. 5±0. 50.00.0a10)构件铳豁尺寸允许偏差应符合下表要求;铳豁尺寸允许偏差(mm)项目ABC偏差+0. 5÷0. 5±0. 50.00.0JT"a11)构件铳豁尺寸允许偏差应符合下表要求;项目ABC偏差O0±0.5-0. 5-0. 5铳豁尺寸允许偏差（mm）4.2玻璃加工4. 2. 1钢化玻璃加工4. 2. 1. 1钢化玻璃加工工艺流程5. 1钢化玻璃加工各工序要领1、接单接单审查后统计及搭配，必须使用率达到最高程度，在 加工单确认无误的情况下，方能到材料部门办理领用手续。 2、材料领用与搬运（1）材料领用手续审批后领用材料，搬运需用吊车（或 行车）时，必须专职人员操作。（2）领用的整箱玻璃摆放，应保证玻璃箱的倾斜度玻璃 开箱时应注意避免铁杆与玻璃碰撞，造成玻璃破裂。（3）大片玻璃搬运或开盖时应注意以下事项：a）、检查玻璃吸盘是否正常。b）、检查大片玻璃四周是否有裂痕现象，如发现裂痕应 及时处理，方便搬运。c）、检查无异常现象，方能将玻璃吸盘适当用力压在玻 璃面上，吸扣压紧，并检查玻璃吸压是否扣牢。d）、人工搬运玻璃，需四人保持一致，避免玻璃大幅度 摇摆，造成玻璃碎裂。玻璃平放时，四人必须配合一致，同 时平放于台面上。e）、行车吊运时，应注意行吊行走平稳，定时检查电动 玻璃吸盘的充电情况。3、玻璃切割（1）手工切割A、测量尺寸的测量仪必须是同一类型，度量时要准确。B、玻璃切割时误差不能超过1毫米。C、切割镀膜玻璃时，注意保护镀膜面，切割时的玻璃割 刀的力度应均衡一致。D、切割后的半成品应按指定地方堆放整齐，堆放时必须 在块与块之间用纸隔开（计划清洗的玻璃除外）。（2）机械切割玻璃a）启动玻璃切割机（包括电脑及打印机）b）将原片规格和割片数量、规格尺寸输入电脑，电脑自 动拼图计算所用原片数量及利用率。C）打印拼图结果，并转送至玻璃切割机。d）装载原片玻璃于机器切割台并按要求定好位。e）选择并运行切割程序，切割玻璃。f）分离割片，并将其搬运存放于指定架上。4、磨边A、启动玻璃磨边机B、调整机器参数，即磨削量、压带宽度、传送速度以及 需抛光时调整各抛光轮气压值。C、试磨：用一块与所要磨的玻璃类型、厚度相同的玻璃 进行试磨，检查其磨削量、前后倒角、磨边质量是否符 合要求不符合要求，重新调整，直到满意，确认参数。 D、装载玻璃磨边。E、检查磨边质量，适当调整机器参数。F、磨好边的玻璃，搬至指定玻璃架，并贴上标签。5、清洗A、玻璃清洗机使用前检查，看水量是否充分。B、启动清洗机（包括水处理系统），把机器置于自动运 行状态。C、装载玻璃清洗，检查清洗效果，如不合要求，则调整 水温，洗刷D、速度及传送速度，直至合格。E、按规定的顺序，规格装载玻璃，自动清洗。F、清洗后的玻璃堆放时，块与块之间用纸隔开，各种规 格分开并标记好，避免损坏和造成混乱。6、钢化检查清洗后的玻璃是否符合要求，凡有夹砂、划痕等缺 陷的玻璃不能钢化。根据深加工玻璃的图纸要求，调整好钢化炉参数。先取2块相同厚度的同类玻璃作钢化，检查钢化效果是 否符合要求。装载后的玻璃钢化后应认真检查，合格产品搬 运至指定玻璃架。7、均质处理按图纸要求需作均质处理的钢化玻璃必须到引爆炉作均 质处理，然后运至半成品区，如下道工序。第五章幕墙安装施工方法及技术保证措施6. 1施工工艺7. 1. 1施工工艺概述本工程幕墙形式多种多样，隐框玻璃幕墙、铝塑板幕墙 等，工厂加工量大，由于本工程幕墙质量要求高，幕墙立面 横缝水平度，竖缝垂直度，幕墙平面度控制严，工期紧，因 此要求前期准备工作做得充分、到位。工程施工测量中要求平面定位准确，竖向投点精度高， 所选用的仪器和测量方法要适应结构类型施工方法和场地 情况，必须制定测量方案。测量工作应做到时时有记录，步 步有校核，并能方便的检查。幕墙宜于室内装饰楼地面完工后施工。如因工期原因也 可随内装饰施工进行。如果随内装饰施工，则要求内装饰楼 地面施工时必须采取切实可行的措施防止污染幕墙，另外要 求外墙施工做好临边防护，防止立体交叉作业高空坠物伤 人。本工程幕墙主要采用玻璃幕墙，玻璃幕墙采用钢化中空 玻璃，幕墙具有技术先进、环保节能等优点。其主要工序为 玻璃及铝塑板的安装，必须制定完善的施工计划和采用安全 合理的安装方案。首先根据幕墙立面构件进行编号，根据施 工现场施工进度计划，提前向加工厂下达相应编号的构件加 工通知组织加工，加工厂接通知后组织生产加工，制成品检 验合格后应出具产品合格证，并对产品进行编号保护登记在 册，按现场要求组织运输至工地吊装。以减轻施工现场对场 地面积的要求，减少交叉作业对兄弟单位的相互影响，幕墙 安装的基准点是幕墙与主体连接的连接件，因此在测量放线 时应该确定连接件的中心线，并以此为基准幕墙的安装。玻璃幕墙结构采用铝合金龙骨，在测量放线时应主要确 定幕墙竖向主龙骨的位置和幕墙水平分格线及其标高。塑铝 板在工厂内加工成型后，运至现场直接进行挂装。幕墙施工 用脚手架为双排外脚手架，与结构连接点为每6m*6m一处。 塑铝板安装从上至下依次进行，在脚手架连墙件处预留板 块，脚手架拆除时安装此处。根据控制线确定骨架位置，严格控制骨架位置偏差；确 定组件在立面上的水平、垂直位置，并在框格上画线，对平 面度每层设控制点，根据控制点拉线，拉线调整，使组件按 要求就位。安装竖框：先将竖框与连接件连接，连接件与后置埋件 焊接连接，然后及时进行调整和固定。每根竖框均用线坠调 整垂直度。竖框采用100*50镀锌钢方管。安装横框：同一层横框安装由下而上进行。每安装完一 层高度应进行检查、调整、校正和固定。横框采用70*45镀 锌角钢。5. 1. 2测量放线方案本工程由单体建筑经各表面玻璃相互连接，组合形成浑 然一体，具有鲜明特点，造型丰富。为保证工程接口质量及工程顺利完成，必严格控制。其 首要点即为：测量定位。1、测量工作的基本要求：遵守国家法令、政策和规范, 明确为工程施工服务。遵守先整体后局部和高精度控制低精 度的工作程序。要有严格审核制度。建立一切定位放线工作 要自检、互检合格后，方可申请主管部门验收的工作制度。2、测量仪器必须按规定进行检测，钢卷尺应送法定专 业机构检定。3、测量人员应提前熟悉施工图纸和现场各种高程坐标, 控制点及精密导线网点，精密水准点，平面方格网点，仔细 检查审核施工放线依据。4、本工程应由业主于一层楼面提供矩形控制网或十字 形控制网（即四条呈矩形的或两条相互轴线），作为目前施 工平面控制的I级方格网。对于业主提供的控点应采取严密 的平差方进行平差调整，经甲方监理确认后使用。依据调整 后的I级方格网，测设幕墙水平投影线（以幕墙转折点、交 接口为主控制点）。测设幕墙分格竖梁中心线。如此即完成 幕墙基准层测设工作。主控制线应用平行推移的方法测设到 结构柱上，以方便垂直测量精度的直接校核。5、幕墙基准层测设完毕后，为保证精度，选择晴朗无 风（或微风）的时间进行幕墙基准的垂直传递测设工作。I 级方格网点的测设宜采用内控法。通过业主预留200*200的 洞口，采用精度为1/20万的精密WILDZH天顶垂准仪向上隔 3-4层投测I级方格网点。用J2级经纬仪测设幕墙施工主控 制线及幕墙分格竖梁中心线。（同上。）6、整个工程测设完成后应采用经纬仪直接观察垂直测 量精度，做好记录。并定时观测，以了解主体结构沉降影响。 以备验收之用。7、幕墙施工高程传递。利用业主提供的水准点，用水 准仪投测到结构四周角柱上。利用钢卷尺严格按精密测量规 范要求分测到各楼层。各楼层高程控制点精度按HI等水准测 量精度调整高差闭合差。调整后高程控制点作为幕墙施工的 依据。幕墙高程控制点应和土建主体结构高程控制的点比 较，作出相应的调整，调整须经甲方、监理同意执行。8、测量工作紧随幕墙施工全过程。特别是幕墙竖梁安 装过程中，应采用水准仪按各楼层高程控制点抄平。特别是 结构死墙位竖梁施工，应采用激光水准仪抄平。9、风力达四级不得进行垂直测量工作。5.2 施工工艺流程图5. 2. 1隐框玻璃幕墙工艺流程图5.3 施工方法6. 3. 1玻璃幕墙施工方法框架式玻璃幕墙施工方法框架式玻璃幕墙工程的施工采用工厂、现场结合方式进 行，即工程所需要的所有钢连接件、铝型材、铝合金断热窗 框、玻璃组件均在厂内加工，经质检合格后运往工地现场安 装。并按如下方法进行施工：(1)弹线定位：由专业技术人员操作，使用水平仪及铅 锤仪准确无误地确定幕墙和窗框架的位置，这是确定工程安 装质量的第一个关键性工序，弹线工作是以建筑物轴线为基 准，依据设计要求先将骨架的位置线弹到主体结构上，以确 定竖向杆件的位置。工程主体部分，以中部水平线为基准， 向上下返线，每层水平线确定后，即可用水平仪抄平横向节 点的标高。窗的弹线将确定窗的水平、垂直和进出位置，保 证窗口和其他位置的装饰施工协调一致。以上测量结果应与 主体工程施工测量轴线一致，如主体结构轴线误差大于规定 的允许偏差时，将在征得监理和设计人员的同意后调整装饰 工程的轴线，使其符合装饰工程的构造需要。(2)后置埋件的埋设：所有后置埋件设均采用化学螺 栓，螺栓采用M12*160镀锌通丝螺柱。螺栓钻孔为16*100 孔。植入螺栓前应将孔内灰尘清理干净，植入化学药剂管后 植入螺栓。化学药剂固化3. 5小时后预埋板才可使用。(3)钢连接件预装：作为外墙装饰工程施工的基础，钢 连接的预装首先进行。玻璃幕墙与主体结构连接的钢结构件 采用三维可调连接件。特点是对埋件埋设要求精度一般，安 装玻璃幕墙骨架时，上下左右及玻璃幕墙垂直平面度等可自 如调整。一般钢连接件的标高误差不大于Ionln1,埋件轴线与 玻璃幕墙轴线距离偏差不大20Innb水平方向的左右偏差不大 于 3mm。(4)框架安装：将竖框先与转接件连接，转接件再与埋 件进行调整、固定，按竖框轴线及标高位置将高度偏差调至 不大于2mm,轴线内外偏差不大于2mm,左右方向偏差不大 于3mm,相邻两根竖框安装标高偏差不大于1mm,距离偏差 不大于1mm,同层竖框的最大标高偏差不大于5mm,同时保 证竖框表面高低偏差不大于Imrno同一层的横框安装由下而 上进行，当安装完一层高度时，进行检查、调整、校正、固 定，符合质量要求后满焊固定。总体要求为，竖向构件的垂 直度不大于15mm,横向构件的水平度不大于2m,竖向构件 的水平度不大于2mm,竖向构件的外表面平面度不大于5mmo(5)避雷、隔热、防火、层间封修：根据设计要求做好 避雷引线工作。检查满足规范要求后，安装防火隔板，填充 保温及防火岩棉，做好隐蔽工程的检验记录。(6)玻璃安装：玻璃安装前将表面尘土和污物擦干净， 玻璃与构件避免直接接触，玻璃四周由低泡聚乙烯垫块隔离 以保持一定空隙，玻璃附框与主框间设橡胶条隔离，其断口 留在四角，并用胶粘结牢固。(7)注胶：安装玻璃组件后，再用耐侯密封胶封缝，注 胶不得在雨、雾天气进行。注胶前，在玻璃表面粘贴保护胶带，清洁胶缝，填棒放置平整，注胶均匀饱满，并使用修胶 工具修整，之后揭除遮盖压边胶带并清洁玻璃及主框表面。(8)玻璃幕墙和窗整体四周与主体结构之间缝隙采用防 火保温材料堵塞，内外表面用密封胶封闭，保证接缝处的严 密。本工程玻璃幕墙型材具有隐框通用功能。其立柱与横梁 为同一型材，采用扣条与压板组合实现其隐框功能的转换。 其施工方法基本相同。本工程幕墙施工难度在于施工测量定位，其方法见测量 放线方案。1、定位。测设幕墙分格定位线，标高控制点。2、按幕墙水平面内分格控制线用铅锤仪施幕墙垂直施 工线。3、按垂直施工线安装幕墙立柱。用水平仪控制立柱标 高。于设计位置安装避雷节点。4、按图纸要求安装横梁。5、隐框幕墙压板安装。安装图纸要求将压板用自攻螺 钉将压板安装于立柱上，压板与立柱连接必须牢固。6、按现场实际情况安装防火棉托板。7、安装固定窗框。8、将玻璃板场块、玻璃组装件、开户扇运至就近安装 位。安装。9、密封胶嵌缝。10、清洁验收，拆除脚手架。5. 3. 3塑铝板幕墙施工方法塑铝板在安装前应用钢线拉出完成面，以便控制安装进出 位。(1)安装前应认真检查其编号、数量，分清安装方向、 位置。预先安装好塑铝板固定码，安装应牢固不松动、不漏 装。塑铝板组件在安装前应对塑铝板四周的铝框进行必要的 清洁，以保证嵌缝耐侯胶能可靠粘结。(2)塑铝板挂装后，安装码与铝材立柱、横梁采用不 锈钢自攻紧固螺丝紧固，安装应牢固，位置应准确，不能漏 装或随意减少自攻螺丝的个数，安装时必须严格控制不锈钢 自攻螺丝的底孔直径。(3)塑铝板挂装后紧固前，应认真调整，使相邻板间 隙的尺寸达到设计要求，横平竖直，宽窄均匀。(4)塑铝板上的保护膜应在拆除脚手架前揭去，条件 允许时，也可在验收前再揭去。本工程幕墙施工难度在于施工测量定位，其方法见测量 放线方案。1、测量定位。测设幕墙分格定位线，标高控制点。2、按幕墙水平面内分格控制线用铅锤仪施幕墙垂直施工 线。3、按垂直施工线安装幕墙立柱，用水平仪控制立柱标高。于设计位置安装避雷节点。4、按图纸要求安装横梁。5、幕墙压板安装，安装图纸要求将压板用自攻螺钉将压板安装于立柱上，压板与立柱连接必须牢固。6、按现场实际情况安装防火棉托板。7、安装固定窗框。8、将塑铝板板块运至就近安装位置安装。9、密封胶嵌缝。10、清洁验收，拆除脚手架。场。11、平开窗的主要组成材料：窗框部分有：用于窗框四周的框边型材，用于窗框中间 的工字型窗料型材。窗扇部分有：窗扇框料、玻璃压条，以及密封玻璃用的 橡胶压条。平开窗五金件主要有：窗扇拉手、风撑和窗扇扣件紧件。窗框及窗扇的连接件有：厚2mm左右的铝角型材，以及 M4*15的自攻螺钉。窗扇玻璃按要求选用5mm、6mm浮法玻璃，部分选用6mm 钢化玻璃。3、铝合金窗施工用工具常用工具为铝合金切割机、手电钻、8圆铿刀、R20半 圆铿刀、十字螺丝刀、划针、铁脚圆规、钢尺、铁角尺等。4、铝合金窗施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样 式和数量，检查铝合金型材的规格与数量，检查铝窗五金附 件的规格与数量。(1)查验复核窗的尺寸与样式：在装饰工程中，一般都采用现场进行铝窗制作安装。查 验铝窗尺寸与样式的工作，就是根据施工现场对照施工图， 检查一下
