    高层公寓无粘结预应力结构施工工程文档范本.docx

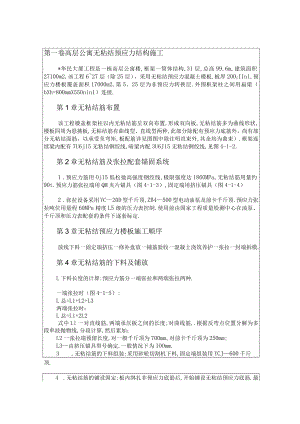

    第一卷高层公寓无粘结预应力结构施工*华民大厦工程是一栋高层公寓楼,框架一筒体结构,31层,总高99.6m,建筑面积27100m2,该工程627层(除25层),采用无粘结预应力混凝土楼板,板厚200IIInl,预应力楼板覆盖面积17000m2,第5、25层为非预应力转换层.外围框架柱之间用扁梁(bXh=800mmX55OninI)连接.第1章无粘结筋布置该工程楼盖框架柱以内无粘结筋呈双向布置,形成双向板,无粘结筋多为曲线形状,楼板四周为悬挑板,无粘结筋有曲线型、直线型两种,此部分除配有预应力底筋外,尚有部分无粘结面筋,以承受负弯矩,板配筋详见图图中除注明直束外,其余均为曲束).框架连续梁内配有7U6jl5无粘结钢绞线,暗梁内配3U6J15无粘结钢绞线,见图4-1-2.第2章无粘结筋及张拉配套锚固系统1 .预应力筋用Oj15低松弛高强度钢绞线,极限强度达1860MPa,无粘结筋用量约90t.预应力筋张拉端用QM夹片锚具(图4-1-3),固定端用挤压锚具(图4-1-4)2 .张拉设备采用YC20D型千斤顶,ZB4500型电动油泵及前卡千斤顶.预应力张拉吨位用量程60MPa精度L5级的压力表控制.使用前由国家工程质量检测中心在油泵、千斤顶和压力表配套的条件下逐套标定.第3章无粘结预应力楼板施工顺序放线下料一固定端挤压一修补盘放一铺筋验收一混凝土浇筑养护一张拉一封端拆模.第4章无粘结筋的下料及铺放L下料长度的计算:预应力筋分一端张拉和两端张拉两种.一端张拉时(图4-1-5):L总=L1+L2+L3两端张拉时:L总=L1+2L2式中Ll一对直线筋,两端承压板之间的长度;对曲线筋,.根据反弯点位置分解为多段单波抛物线,分段计算,然后累加;L2一张拉端预留长度,对一般千斤顶为700mm,对前卡千斤顶为250mm;L3由挤压锚具型号确定,一般情况下为IOOmm.3 .无粘结筋的下料组装:采用砂轮切割机下料,固定端组装用YCJ600千斤顶.4 .无粘结筋的铺设固定:板内绑扎非预应力底筋后,开始铺设无粘结预应力底筋,最后铺设非预应力面筋及无粘结面筋.双向连续平板中,无粘结筋大都是沿两个方向曲线布置,互相穿插,施工操作较困难,铺设前根据双向钢绞线各交点的标高,编出无粘结筋的铺设顺序图,标高低的先放,高的后放.板内无粘结筋用12钢筋制成各种标高的支架固定,在反弯点位置及中间每隔L5m设1个支架.梁内无粘结筋在支座处可直接用铅丝绑在非预应力筋骨架上,在中点及反弯点位置沿梁宽方向每隔Im用12钢筋焊在梁箍筋上,无粘结筋从此筋上通过并绑扎牢固.预应力筋的净保护层在梁中为40mm,在板中为20m.水电预埋管铺设时要避免移动预应力筋的垂直位置.张拉端的承压板用铁钉固定在端部模板上,以保持张拉作用力与承压板面垂直.第5章模板安装与拆除模板模采用18mm厚七合板,木龙骨,钢管顶撑.无粘结预应力楼板除框架柱之间用扁梁连接外,其余都是平板,支模比肋形楼板方便,但张拉时上部的施工荷载及楼盖的自重对结构产生较大的应力.为防止梁板出现裂缝,设计要求梁下支撑及板下位于1/3跨度处支撑刚张拉后不能拆除,也不能先拆后撑,所以在支模时要考虑所保留的支撑不受其他位置拆模的影响,按设计要求该支撑需保留至张拉层以下第三层.第6章混凝土浇筑混凝土C40级,塌落度35cm,振捣时要避免碰坏钢绞线涂包层.浇筑前如发现聚乙烯套管有裂缝,可用塑料胶带缠绕修补,并设专人观察无粘结筋及承压板的位置,如被移位或振斜应及时校正.承压板处有螺旋箍筋必须振捣密实,以确保张拉时混凝土有足够的承压力.第7章张拉与封端1 .张拉:混凝土强度达到设计强度80%即可张拉.用4台YC-20D型千斤顶,采用应力控制,伸长值校核.每根张拉力为195.20kN.张拉顺序:先张拉梁内预应力筋,后张拉板内预应力筋,梁内预应力筋从梁中轴附近开始,再按左右对称方法张拉其余各束.通长的预应力筋在一端张拉后,另一端补拉.2 .封端:张拉结束后,无粘结筋多余部分用气焊切断,切割后露出锚具夹片外约30mm,再用C40混凝土封闭张拉槽孔(图4-1-6).第8章标准层施工进度计划标准层施工进度计划见图4-1-7,图中墙混凝土的夜间浇筑未列出.标准层预应力施工人员:下料与固定端挤压8人×5d=40I日,铺设固定20人×2d=40E日,张拉8人×2d=16工日,总计96工日.第9章技术要求L预应力完成后每层楼面施工阶段容许的面荷载(含本层楼板自重)不得超过12kNm2.张拉结束后,对7层D外净悬挑270Omm的楼板加荷4.9kNm2,测得端部挠度2.3mm.2.由于该工程内筒比柱的刚度大得多,为防止张拉后给转换层留下较大的残余弯矩使柱开裂,原设计在这两层柱四周留设后浇带.后决定取消后浇带,采用在这两层柱内加筋的措施,柱配筋率从1.187%提高到L489%,张拉后未发现异常现象.第10章经济效益1 .节省材料:我们将面积相同的一个标准预应力无梁楼盖(941012)和第25层非预应力肋形楼盖进行分析比较,见表4TT.经济效益比较方案混凝土(H?)钢筋周转材料钢筋钢绞线夹板(肝)木榜(in,顶撑(根)非预应力层预应力层节约21519817462604.6135511002554231.510.5120095624415.602 .节约人工、缩短工期:由于楼板下仅四周设有框架梁,其余均为平板,所以模板安装、拆除方便,不仅节约木工用量,而且减少模板损耗,标准层预应力楼盖比非预应力肋形楼盖安装模板可减少Id,整个工程可缩短工期21d,节约木工00工日.3 .采用无粘结预应力平板结构,降低了梁的高度和层高,提高了建筑物的使用功能,在该建筑物受规划限制了总高的情况下多加1层,增加建筑面积约IoOOn)2
