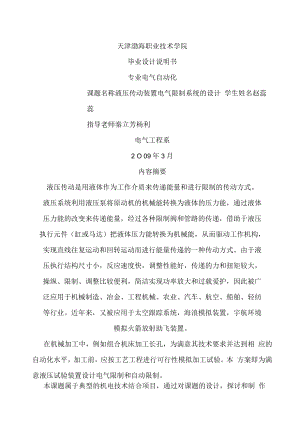

天津渤海职业技术学院毕业设计说明书专业电气自动化课题名称液压传动装置电气限制系统的设计 学生姓名赵蕊蕊指导老师秦立芳杨利电气工程系2 O 09年3月内容摘要液压传动是用液体作为工作介质来传递能量和进行限制的传动方式。液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的改变来传递能量，经过各种限制阀和管路的传递，借助于液压执行元件（缸或马达）把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动而进行能量传递的一种传动方式。由于液压执行结构尺寸小，反应速度快，调整性能好，传递的力和扭矩较大，操纵、限制、调整比较便利，简洁实现功率放大和过载爱护，因此被广泛应用于机械制造、冶金、工程机械、农业、汽车、航空、船舶、轻纺等行业。近年来，又被应用于太空跟踪系统，海浪模拟装置，宇航环境模拟火箭放射助飞装置。在机械加工中，例如组合机床加工长孔，为满意其技术要求并达到相 应的自动化水平，加工前，应按工艺工程进行可行性模拟加工试验。本 方案即为满意液压试验装置设计电气限制和自动限制。本课题属于典型的机电技术结合项目，通过对课题的设计，探讨和制 作过程可达到综合利用自动化专业理论学问，提高专业综合操作技能， 提高分析、组织实力，拓展学科领域的目的，并为机械加工生产技术改 革供应试验操作平台。常用词；液压装置、电器限制、P1.C可编程限制器致谢：在本次毕业设计过程中得到了众多老师的帮助，在此表示忠心的感谢! 同时也感谢这三年来在学习和生活上赐予帮助的全部老师！目 录第1章设计对象及基本要求41.1 设计对象1.2 基本要求1.3 技术要求第2章电气线路的设计52.1 线路设计的基本原理2.2 绘制原理图2. 3 元器件的选择2.4 元器件的分布图第3章柜体内电气线路的平安11第4章电气限制柜的通电试验154. 1通电前的检查4.2电气限制柜的调试第5章按给定试验项目进行的调试155.1 用P1.C可编程限制项目进行编程设计第6章运用说明书18第7章结果分析18参考文献19第一章设计对象及基本要求1.1设计对象如下图所示装置为液压传动试验装置，要求依据试验装置的功能要 求设计一个电气限制系统。1. 2基本要求1、正确选用低压配电和低压限制电器。2、电器原理线路设计合理、美观。3、最大限度实现生产机械加工和工艺电气限制要求。4、在满意生产工艺要求的前提下，使限制线路简洁、经济。5、保证电气限制线路工作的牢靠性、平安性。6、使操作、维护、检修便利。1. 3技术要求1、供电要求：380V三相沟通电源，采纳三相五线制。2、主电路要求：单个按钮启动、停止。2台1.IKW的电机，熔断器作短 路爱护，热继电器作过载爱护，电流表、电压表各一个。3、限制电路的要求：通过万能转换开关实现手动自动切换。其次章电气线路的设计2.1线路设计基本原理2. 1.1.主电路的设计由液压传动装置可知，液压元件主要有电磁阀、溢流阀、减压阀、 压力继电器等。电磁阀吸合须要24V的直流电源，这就须要一台可控变 压器和硅桥整流。2台1.1.千瓦油泵，用按钮实现启或停。2个沟通接触 器、2个热继电器作为过载爱护，从而完成电路的设计。2.1.2限制电路的设计依据要求要实现手动及自动限制，须要一个万能转换开关。由于中 间环节比较多，需增加多个不同型号的中间继电器来进行信号传递，利 用继电器的触点和转换开关的切换来实现手动限制。用一台松下P1.C来 实现对系统的自动限制。2. 2绘制原理图2. 3元器件的选择：3. 3.1断路器的选择：断路器的额定工作电压应大于或等于设备的额定工作电压。对于 电路来说还要留意是对电源端爱护还是负载端爱护，电源端电压比负 载端电压高5%左右。因此依据三相异步电机所给的额定电流推断出 此电气柜短路器的选择范围是1A-2A.4. 3.2熔断器的选择：熔断器的选择应依据电器的设计要求及运用场合进行选择。熔断 器的额定电压必需等于或高于熔断器工作的电压。熔断器的额定电流应依据被爱护的电路及设备的额定负载电流 选择。熔断器的电流必需等于或高于所装熔体的额定电流。熔断器的额定分析实力必需大于电路中可能出现的最大故障电 流。因此依据三相异步电机所给的额定电流计算出电气柜熔断器的 选择范围应是:0.51-0.68A.5. 3.3热继电器的选择(1)额定电流选大一级的.(2)额定值一般为电动机电流的1.7-2倍。6. 3.4中间继电器选择中间继电器结构上是一个电压继电器，但它的触点多，容量大， 是用来转换限制信号的中间元件，在此选用JZC1.-44型和HHP5型。7. 3. 5沟通接触器的选择(1)选额定电压为380V,额定电流40A(2)接触器主触点的额定电压选择应大于或定于负载的额定电 压(3)接触器吸引线圈电压的选择，一般选380V或220V。由于限 制电路比较困难，运用的电器又比较多，为平安起见，线圈的额定电 压可选的低一些。2. 3. 6万能转换开关的选择(1)按额定工作电压和工作电流选用合适系列。(2)按操作须要选定手柄形式和适位特征。(3)按限制要求参照万能开关样本确定触头数量和接线编号。选 择面板形式及标记，在此选HZ5-20/4型。2. 3, 7按钮的选择分别用两个绿按钮和红按钮实现启动停动限制，另有H个绿按 钮对P1.C进行输入限制。电气元件表名称代号型号规格数 量万能转换开 关K220V2个断路器QFDZ47AD63T0. IS 30Ma1熔断器FURT183232A9沟通接触器KMCJ2010AC-15： IOOVADC-B： 30W2中间继电器KAJZC1-44Ui： 660V 1th： 16A6桥式整流TCKBPC25101限制变压器BKBK-50VA一次侧380, 220V 二次侧36, 24大接线端子TXH2600-600V30 片小接线端子TXH2611-60070 片按钮SB1.AY37红绿21主令开关SA1.AY3712 个热继电器FRJRS1.2组合开关QSHZ5-20/420A、 4KW、 380V-1沟通电流表A441.1-A0-15A1沟通电压表V441.1-V0450V1信号指示灯XDXD37绿24小型中间继 电器ZJHH54P24主回路途BV1. 52限制回路途BV0. 75mm2滤油器压差 发迅器YC36V 1.5V4待式压力继 电器DP-633待式电磁阀DT24V DC10油泵电动机MY90S-41. IKW 380V2航空接头30针、10针22. 4系统操作台的平面:第三章柜体内电气线路的安装2.1 安装的打算工作首先了解柜体的造型和设计电器原理图及其主要组成部 件，娴熟驾驭电气原理图对顺当安装、检查调试和故障检修有 很大的帮助。打算好安装工具和检查仪表。2.2 电器限制柜的安装3. 2.1安装电器元件(1)按产品说明书和电器原理图进行电器元件的安装，做 到平安牢靠，排列整齐。(2)电器元件之间的导线连结，接线是依据电器安装接线 图的要求，结合电器原理图中的导线编号及配线要求进行。导 线的标记：爱护导线采纳黄绿双色；动力电路、中性线和中间 线采纳浅蓝色；交直流淌力线采纳黑色；沟通限制电路采纳红 色；直流限制电路采纳蓝色。导线的线号标记及电器原理图和 电器安装接线图相符合，且在每一个由连接的导线的接近端子 处套有标明导线线号的套管。导线的连接步骤：< 1> 了解电器元件之间导线连接的走向和路径。< 2>依据导线连接的走向和路径及连接点之间的长度，选 择合适的导线长度，并将导线的转弯处弯成90度。< 3>用电工工具剥除导线端子处的绝缘层，套上导线的标 记套管，将剥除绝缘层的导线，按电器安装接线端子上的压紧 螺钉并拧紫。八<4>工部导线连接完毕之后进行整理。做到横平竖直，导 线之间没有交叉、重叠且相互平行。3. 2. 2主要元器件的安装1.接触器的安装(1)安装前先检查接触器线圈的电压，然后检查接触器各 触头，经过检查其电压及限制电源的电压相符，各触头接触良 好没有卡阻现象，最终将铁心及面上的防锈油擦净。(2)安装时，接触器的底面及安装面平行，倾斜度应小于 50 o o(3)安装过程中，不能使螺钉、垫圈等零件落入接触器内， 以免造成机械卡阻和短路。2.热继电器的安装(1)先检查其性能，结果正常。(2)安装实现擦净触头面的尘污，以免影响热继电器的性 能。(3)热继电器出线端的连接导线按规定要求选配。3.中间继电器的安装(1)安装前线检查继电器线圈的电压，然后检查继电器各 触头，经过检查其电压及限制电源的电压相符，各触头接触良 好没有卡阻现象。最终将铁心及面上的防锈油擦净。(2)安装时，接触器的底面及安装面平行，倾斜度应小于 50o o(3)安装过程中，不能使螺钉、垫圈等零件落入接触器内， 以免造成机械卡阻和短路。3.3电器限制柜的安装配线电器限制柜的配线有柜内配线和柜外两种。柜内配线有明配 和暗配、线槽配线等。柜外有线管配线等。这里主要采纳柜内 配线的线槽配线。3. 3.1柜内配线这种配线方式综合了明配线和暗配线的优点。适用线路较 困难、电器元件较多的系统。不仅安装、检查修理便利，且整 个板面整齐美观，它是目前运用较广的一种接线方法。一般采 纳能从正面修改配线的方法,如板前槽配线或板前明线配线,较 少采纳板后配线的方法.采纳线槽配线时,线槽装线不要超过容移的70%,以便安装 和修理.线槽外部的配线,对装在可拆卸门上的电器接线必需采 纳互连端子板或连接器,他们必需坚固固定在框架，限制箱或门 上。从外部限制，信号电路进行限制箱内的导线超过10根，必 需接到端子板或连接器2过度，但动力电路和测量电路的导线 可以干脆街道电器的端子上。3. 3. 2导线选择的基本要求(D导线的颜色标记 爱护导线(PE)必需采纳黄绿双色；动 力电路的中线(N)和中间线(M)必需是浅蓝色的；沟通或直 流电路应采纳黑色；沟通限制电路采纳红色；直流限制电路采 纳蓝色；用作限制电路连锁的导线，假如是及外边限制电路的 连接，而且当电源开关断开仍带电时，应采纳橘黄色，及爱护 导线连接的电路采纳白色。(2)导线的线号标记导线线号的标记应及原理图和接线 图相符合。在每一跟连接导线的线头上必需套上标有线号的套 管。位置应接近端子处，线号的编制方法如下：1、主电路三相 电源按相序自上而下标号为1.I、1.2、1.3；经过电源开关后，在 出线端子上按相序依次编号为U1.1.、V1.K W1.1.o主电路中各支 路的编号，应从上至下、从左至右，每经过一个电气元件的线 桩后，编号要递增，如U1.1.、V1.K W1.1.单台三相沟通电动 机(或设备的三根引出线按相序依次编为U、V、W (或用U1、 VK W1.表示)多台电动机引出线的编号为了不致引起误会和混 淆，可在字母前冠以数字来区分，如1U、IV、IW在不产生 冲突的状况下，字母后应可能避开采纳双数字，如单台电动机 的引出线采纳U、V、W的线号标记时，三相电源开关后的出线 端编号可为UI、VKW1.o当电路编号及电动机线端标记相同时, 应三相同时跳过一个编号来避开重复。2限制电路及照明、指 示电路应从上至下、从左至右，逐行用数字依次编号，每经过 一个电气元件的接线端子，编号的起始数字，除限制电路必需 从阿拉伯数字一起先外，其他协助电路依次递增一百作起始数 字，如照明电路编号从101起先；型号电路编号从201起先。 3. 3.3配线的基本要求(1)配线之前应先了解电器原理图、电器布置图和电器安装 接线图，作到心中有数。(2)硬线只能用在固定安装于不动部件之间，且导线的截面 积应小于0.5 mm 2。若在有可能出现振动的场合或导线的截面 积在大于等于0. 5 mm 2时必需用软线。电源开关的负载侧可采纳裸导线，但必需是直径大于3 mm的圆 导线或者是厚度大于2 mm的扁导线，并应有预防干脆接触的爱 护措施(如绝缘、间距、屏护)(3)导线必需绝缘良好，并应具有化学腐蚀实力，在特别条 件工作的导线，必需同时满意运用条件的要求。在必需能承受 正常条件下流过的最大稳定电流的同时还应考虑到线路允许的 电压降，导线的机械强度和及熔断器想协作。(4)敷线方法 全部导线从一个端子到另一个端子的走线 必需是持续的，中间不得有接头，有接头的地方应加装接线盒。 接线盒的位置便于安装及检修，而且必需加盖，盒内导线必需 留有足够的长度，以便于拆线和接线。敷线时，对明露导线必需作到平直、整齐、走线合理要求。(5)接线方法 全部导线的连接必需坚固，不得松动。在任 何状况下，连接器件必需及连接的导线截面积和材料性质想适 应。导线及端子的连接，一般一个端子只连接一根导线。有些端子 不适合连接软导线时，可在导线端头上采纳针形、叉形等冷压 接头。假如采纳特地设计的端子，可以连接两根或多根导线， 但导线的连接方式，必需上是工艺上成熟的各种方式。如：夹 紫、压紧、焊紫、绕紧等。八、(6)、配成2看亩依据各种图纸再次检查是否正确无 误。3. 4安装工艺(1)依据已设计完成的电器原理图及选定的电器元件，进行电器设备的总体配置。(2)用所选的工具进行安装：<1>用2. 5平方毫米的导线进行主电路的连接及安装。<2>用1平方毫米的导线进行限制电路的连接及安装。(3)利用绘制出的电器限制系统的总装配图即总接线图列 出各组件的元件书目，并依据总图编号标出各组件，选出线号。(4)进行P1.C的安装及接线，以实现自动限制。3. 5工具仪器的运用所选工具：钢锯、电钻、盒尺、剥线钳、克丝钳、偏口钳、 一字螺丝刀、十字螺丝刀、记号笔。详细运用应动作规范，例 如用钢锯锯线槽应保证平滑，无裂纹。螺丝刀运用时及器件垂 直，不要用力过度，以免损坏器件等。3.6电气柜背面元件分布安装图如下：第四章 电气限制柜的通电试验4.1通电前的检查1.依据电气原理图和电气安装接线图、电器接线图检查各 电器元件的位置是否正确，并检查其外观有无损坏，触点接触 是否良好；配线导线是否符合要求；柜内和柜外的接线是否正 确、牢靠及接线的各种详细要求是否达到；电动机有无卡壳现 象；各种操作、复位机构是否敏捷；爱护电器的整定值是否达 到要求；各种批示和装置是否按要求发出指定信号。2 .对电机及连接导线进行绝缘电阻检查。3 .检查各开关按钮、行程开关等电器元件应处于原始位置。4.2电气限制柜的调试1 .空操作试车将主电路断开，接通电源开关，使限制电路空操作，先检 查限制电路的工作状况，如按钮对继电器、接触器的限制作用， 自锁、连锁的功能；急停器件的动作；万能转换开关的限制作 用。经检查一切正常，如有异样，马上断开开关检查缘由。2 .空载试车在正常的状况下，接通主电路。首先电动检查各电动机的 转向及转速；然后调整好爱护电器的整定值，检查指示信号和 照明灯的性能等。检查结构符合要求。试车的留意事项(1)在试车前重新熟识限制柜的机构、操作规程和电气 系统的工作要求。(2)通电时，先接通主电源，断电时依次相反。(3)通电后，留意视察，其现象一切正常。随时作好停 车打算，以防意外事故发生。如有异样，应马上停车。待查明 缘由在接着进行。未查明缘由不得强行送电。第五章按给定试验项目进行系统的调试1.松下FP1.型P1.C的特点(1)功能强大的指令系统，小型机也有200多条指令。除 能实现一般逻辑限制外还可进行运动限制。困难数据处理，甚 至可干脆限制变频器实现电动机调速限制便于应用程序的移 植。(2)快速CPU处理速度FP系列速度均优于同类产品。(3)大程序容量，小型机可达3千步，最高可达5千步。(4)功能强大的编程工具FP系列无论采纳的是手持编程还 是工具编程，其编程监功能都很强大。(5)强大的网络通信功能。2 .限制要求3. P1.C的1/0安排分类元件端子号作用输入SB12XO启动按钮SB13X1.停止按钮SB14X2启动按钮SB15X3停止按钮输出KM1.YO输出继电器线圈KM2Y1.输入继电器线圈4语句指令表0STSO25 ST RO1ORR426 AN/ R42AN/X1.27 OT Y1.3AN/T528 TY 34OTR4K45STXO29 ST T26ORYO30 OR R1.7ORT231 AN/ R48AN/X1.32 OT R1.9AN/T433 TY 410AN/T1.K411AN/R434 ST T312OTYO35 OR R213AN/R1.36 AN/ R414TY137 OT R2K238STR215STTO39AN/R416ORT340TY517OTY2K1.O18AN/R241STT419TY242ORR3K2043AN/R420STT1.44OTR321ORRO45STR322AN/R446TY623AN/T2K624OTRO47END第六章运用说明书合上漏电开关QF,把万能转换开关K1.打到电源挡，并按 下启动按钮SB12, KM1.线圈得电并自锁，此时接触器主触点闭 合，油泵电机MI转动运行；当按停止按钮SB13时停止转动； 当按下另一个启动按钮SB14时，接通KM2线圈并自锁，此时接 触器主触点闭合，油泵电机M2启动运行；当按下SB15时，停 止运动。在此同时，相线1.、1.z把380V电源送给限制变压器。 经硅桥整流后，输出24V直流电，供电磁阀吸合；这时，将万 能转换开关K2拨到左边即手动档时，六个主中间继电器线圈吸 合，常开触点闭合，常闭触点断开，当SKSK12 12个主令开 关拨向左端时，小型中间继电器ZJ1、ZJ3、ZJ5ZJ23等12个线圈吸合，触点闭合，同时电磁阀吸合；当12个主令开关拨向右端时，另外12个小型中间继电器ZJ2、ZJ4ZJ24等线圈吸合，触点闭合，另外12个指示灯亮，同时电磁 阀吸合；实现了手动限制。若将万能转换开关K2拨到右端即自动档，接通P1.C,通过 六个主中间继电器KA1KA6的12对常闭触点接通24个小型中 间继电器，其触点闭合，24盏指示灯亮，同时由24V直流电源 供电的电磁阀吸合。由可编程限制器完成对液压装置电气系统 的自动限制。第七章结果分析当合上漏电开关QF,把万能转换开关打到电源档时，当按 下启动按钮SB12,接通KM1.微线圈并自锁，此时接触主触点闭 合，油泵电机M1.运转；当按下停止按钮SB13时停止运动；当 按下另一个启动按钮SB14时，接通KM2线圈并自锁，此时将接 触触点闭合，油泵电机M2启动运行；当按下停止按钮SB15时, 停止运动。将万能开关K2拨到左边即手动档时，六个主中间电器线圈吸 合，常开触点闭合，常闭触点断开，当SA1SA2 12个主令开 关拨向左端时，小型中间继电器ZJ1、ZJ3ZJ23等12个线圈吸合，触点闭合，指示灯亮，同时相应的电磁阀吸合； 本设计中只用了前5个电磁阀。当12个主令开关拨向右端时，另外12个小型中间继电器 ZJ2、ZJ4ZJ24等线圈吸合，触点闭合，另外12个指示灯 亮，同时电磁阀吸合；实现了手动限制。若将万能转换开关K2拨到右端，接通P1.C,通过六个主中 间继电器KA1-KA6的12对常开触点接通24个小型中间继电 器，其触点闭合，24盏指示灯亮，同时由24V直流电源供电的 电磁阀吸合。完成对液压装置电气系统的自动限制。参考文献：【1】沈杰在P1.C中实现多任务限制的原理及方法 电气自动化 2000【2】崔正军可编程限制器原理及程序设计电子工业出版社 20193汪晓光 可编程限制器原理及应用社 20194马振幅 液压及电气传动出版社20005张运波 工厂电器限制技术机械工业出版北京机械工业高等出版社20196王兆义 小型可编程器的运用技术北京机械工业出版社20007章文浩 可编程限制器原理及试验北京国防工业出版社20198刘光源机床电气设备的修理社 2019机械工业出版毕业设计（论文）题目审批表系别：电气工程系 专业：电气自动化技术班级：电气063学生姓名赵蕊蕊学号6530601347指导老师秦立芳杨利职称高级所选题目名称：液压传动装置电气限制系统的设计题目来源：1.科学技术口 2生产实践口 3社会经济口 4自拟口 5其它选题理由：学生经过三年的学习，驾驭了肯定的理论学问和基本技能，不 久的将来将走上各自的工作岗位。为了提高综合利用自动化专业学 问，分析解决实际工程问题的实力，也为了参与工作以后能尽快的 进入角色，我们选择了由几个典型电机限制电路组成的一个限制 柜。因为生产中大量运用的各种各样的生产机械，都广泛采纳电力 拖动。学生通过对一台限制柜的设计：包括确定电机规格型号后， 从低压元器件的选型、设计电气原理图、电器布置图、配线图以及 限制柜的设计、内部配线、通电调试等过程，使学生对这一方面的 学问和技能有进一步的加深理解和提高，以适应不断发展的现代化 企业的须要。系部专业教学指导委员会看法：签字：年 月日系（部）领导小组看法：签字：年 月S备注：天津渤海职业技术学院毕 业设计 任务书题目：液压传动装置电气限制系统的设计完成期限：自2019年12月8日至2009年3月16日学生姓名：赵蕊蕊专业及班级：电气063班 指导老师：秦立芳杨利电气工程系2008年12月8日一、简表课题名称液压传动装置电气限制系统的设计同组人员赵蕊蕊、孙建青、刘静华、卢俊华等担当主要任 务论文内容的编写（摘要）1、依据限制要求，设计电动机的继电接触限制线路， 画出相应的电气原理图2、依据所给电动机的规格、容量及限制要求，选择电 气元件，给出其型号、规格，并列出元器件清单。3、依据所选择的电气元件，画出电器布置图，电气安 装接线图；依据组件尺寸和安装要求，画出限制柜的 外形图，标注尺寸。4、完成电气限制柜的安装,包括元器件的检测及安装， 导线的选择及安装。5、电气限制柜的调试。查阅有关资料，综合运用相关课程的理论学问和 专业学问，完成限制系统方案的设计，从而培育学生 分析问题和解决问题的实力。学生经过了三年的学习，驾驭了肯定的理论学问 和基础技能，不久的将来他们将走上各自的工作岗位。 为了提高综合利用自动化专业学问，分析解决实际工程问题的实力，也为了他们参与工作以后能尽快的进 入角色，我们选择了由几个典型电机限制电路组成的 一个限制柜，让学生通过对一台限制柜的设计：包括 确定电机规格型号后，从低压元器件的选型、设计电 气原理图、电器布置图、配线图以及限制柜的设计、 内部配线方法、通电调试等过程，使学生对这一方面 的学问和技能有进一步的加深和提高，以适应不断发 展的现代化企业的须要。预期成果及 完成形式 （摘要）按给定要求完成电气限制系统方案的确定二、探讨课题说明1、本课题探讨的必要性及应用前景本课题属于典型的机电技术结合项目，通过对课题的设计，探 讨和制作过程可达到综合利用自动化专业理论学问，提高专业综合 操作技能，提高分析、组织实力，拓展学科领域的目的，并为机械 加工生产技术改革供应试验操作平台。液压传动系统由于液压执行结构尺寸小，反应速度快，调整性 能好，传递的力和扭矩较大，操纵、限制、调整比较便利，简洁实 现功率放大和过载爱护，因此被广泛应用于机械制造、冶金、工程 机械、农业、汽车、航空、船舶、轻纺等行业。近年来，又被应用 于太空跟踪系统,海浪模拟装置，宇航环境模拟火箭放射助飞装置。在机械加工中，例如组合机床加工长孔，为满意其技术要求并 达到相应的自动化水平，加工前，应按工艺工程进行可行性模拟加 工试验。本方案即为满意液压试验装置设计电气限制和自动限制。2、本课题探讨的主要内容及工作进度08年12月8日：开题，发毕业设计任务书。08年12月9日08年12月16日：熟识相关学问，依据限制要求画 出电动机继电接触限制线路原理图，实现各种连锁爱护。08年12月17日08年12月25日：查阅相关资料及工具书，了解电 气限制系统图及限制柜的设计原则。09年1月6日09年1月7日：进行中期检查。09年1月8日09年3月5日：接着查阅资料，制定限制方案，画出 电器布置图，电气安装接线图及限制柜的外形图，并着手进行资料的 整理，书写毕业论文。09年3月6日09年3月15日：进一步充溢、修改、完善论文，定 稿上交。09年4月：进行毕业答辩。毕业设计（论文）中期检查表系别： 电气工程系专业：电气自动化班级：电气063毕业设计（论文）题目：液压传动装置电气限制系统的设计姓名赵蕊蕊学号6530601347指导老师秦立芳杨利职称高级支配完成时间：2009-3-20毕业设计（论文）的进度支配：08年12月8日：开题，发毕业设计任务书。08年12月9日08年12月16日：熟识相关学问，依据限制要求 画出电动机继电接触限制线路原理图，实现各种连锁爱护。08年12月17日08年12月25日：查阅相关资料及工具书，了解 电气限制系统图及限制柜的设计原则。09年1月6日09年1月7日：进行中期检查。09年1月8日09年3月5日：接着查阅资料，制定限制方案，画 出电器布置图，电气安装接线图及限制柜的外形图，并着手进行资 料的整理，书写毕业论文。09年3月6日09年3月15日：进一步充溢、修改、完善论文， 定稿上交。09年4月：进行毕业答辩。完成状况：在老师的批阅和修改后，现在已经完成了这个课题的电气原理图的 设计，低压电器元件的选型，并收集查找了一些及本课题有关的资 料。指导老师看法：备注:毕业设计（论文）指导老师评语系别：电气工程系专业：电气自动化班级：电气063毕业设计（论文）题目：液压传动装置电气限制系统的设计姓名赵蕊蕊学号6530601347指导老师秦立芳杨利职称高级指导老师给分:指导老师评语:毕业设计（论文）分工状况：（多人合作填写，包括本人探讨的内容 及其在课题中占份量）在本此次设计中，本人复习了以前所学的相关学问，查阅了大 量的资料，撰写了论文。备注:毕业设计（论文）成果鉴定表系别：电气工程系专业：电气自动化班级：电气063毕业设计（论文）题目：液压传动装置电气限制系统的设计姓名赵蕊蕊学号6530601347指导老师秦立芳杨利职称高级答辩委员会名单:答辩委员会评语:答辩委员会给分：主答辩签字：年 月 日指导老师给分：指导老师签字：年 月 日毕业设计（论文）得分: 备注:
