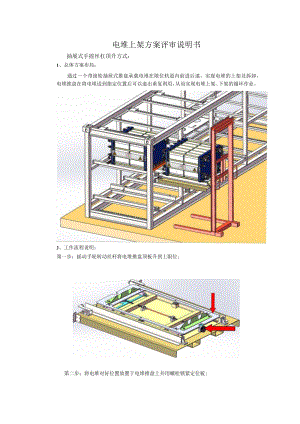

电堆上架方案评审说明书抽展式手摇丝杠顶升方式：1、总体方案布局：通过一个带滚轮抽屉式推盘承载电堆在限位轨道内前进后退，实现电堆的上架及拆卸，电堆推盘在将电堆送到指定位置后可以退出重复利用，从而实现电堆上架、下架的循环作业。2、工作流程说明：第一步：摇动手轮转动丝杆将电堆推盘顶板升到上限位;第二步：将电堆对好位置放置于电堆推盘上并用螺栓锁紧定位板;第五步：用U形螺栓将托盘上的前后定位弯板锁紧，保证电堆托盘与电堆架横梁前后方向紧密贴合，同时也具有防止电堆托盘倾翻的功能；第六步：手动将电堆连同电堆推盘缓慢推入电堆架，直至电堆推盘前进方向断面接触电堆架上限位板；第八步：拆除升降台固定螺栓，撤走升降台后装上电堆前后固定板并锁紧螺栓，然后按照第一步准备安装下一个电堆。3、电堆推盘工作原理：1、推盘底座，2、直线轴承，3、滚动轴承，4、滚轮，5、导向轮，6、电堆定位板，7、左旋丝杠，8、中间轴，9、右旋丝杠，10、直线导轨，11、滑板，12、推盘顶板，13、电堆后定位板。工作原理：通过转动丝杠7和9使得前后两个滑台11做对称左右滑动，滑台11上装有斜台，使得轴承3在斜台上滚动从而带动推盘顶板12上下垂直运动。4、难点：由于上图中直线轴承2、直线导轨10安装精度要求较高，故推盘底座1的加工精度要求较高。二、剪叉升降台气缸顶升式1、总体方案布局：通过一个带滚轮抽屉式推盘承载电堆在限位轨道内前进后退，实现电堆的上架及拆卸，电堆推盘在将电堆送到指定位置后可以退出重复利用，从而实现电堆上架、下架的循环作业。2、工作流程说明：与方案一工作流程完全一致，只是将电堆推盘的顶升机构用4个薄壁气缸代替，从而实现电堆的升降。3、电堆推盘工作原理：1、导向轮，2、滚轮，3、推盘底座，4、气缸顶板，5、薄壁气缸，6、电堆前定位板，7、电堆后定位板工作原理：通过四个薄壁气缸5的顶升缩回带动电堆上下垂直升降，从而便于电堆的上架及电堆推盘的退出。4、难点：1）标准剪叉式升降机最低离地高度500mm,不能满足第一层电堆的安装高度要求，然而定做成本太高。2）此方案需外接空压机及气管、电线等外接件，不方便灵活移动。5、改进方式：1）可将剪叉式升降平台用手动液压升降台（或电动叉车）代替，但上述难点2的问题依然无法解决。三、电动叉车托盘式：1、方案工作原理：通过一个简易式托盘承载电堆，托盘和电堆有定位板来保证托盘与电堆之间位置一定，然后使用电动叉车将电堆与托盘举升到安装高度略高的位置（托盘底部与叉车臂有定位装置），调整好位置后将电堆连同托盘一起送入电堆架直至托盘前端面与电堆架上限位梁接触，然后降低叉车臂将电堆置于电堆架上，最后退出叉车臂与托盘，重复上述步骤安装下一人电堆。2、难点:1）电堆的位置完全由电动叉车来保证，对叉车操作手要求较高;
