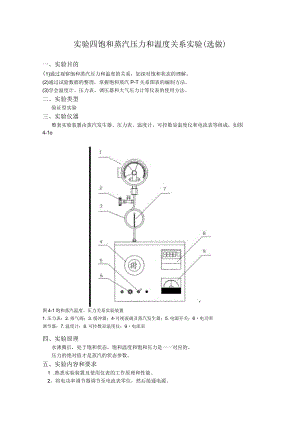

实验四饱和蒸汽压力和温度关系实验(选做)一、实验目的(1)通过观察饱和蒸汽压力和温度的关系，加深对饱和状态的理解。(2)通过试验数据的整理，掌握饱和蒸汽P-T关系图表的编制方法。(3)学会温度计、压力表、调压器和大气压力计等仪表的使用方法。二、实验类型验证型实验三、实验仪器整套实验装置由蒸汽发生器、压力表、温度计、可控数显温度仪和电流表等组成，如图4-1o图4-1饱和蒸汽温度、压力关系实验装置1.压力表；2.排气阀；3.缓冲器；4-可视玻璃及蒸汽发生器；5.电源开关；6电功率调节器；7.温度计；8.可控数显温度仪；9电流表四、实验原理水沸腾后，处于饱和状态，饱和温度和饱和压力是一一对应的。压力的绝对值才是蒸汽的状态参数。五、实验内容和要求1 .熟悉实验装置及使用仪表的工作原理和性能。2。将电功率调节器调节至电流表零位，然后接通电源。3。调节电功率调节器并缓慢逐渐加大电流，待蒸汽压力升至一定值时，将电流降低0.2安培左右保温，待工况稳定后迅速记录下水蒸气的压力和温度。重复上述实验，在O1.0MPa（表压）范围内实验不少于6次，且实验点应尽量分布均匀。4。实验完毕后，将调压指针旋回零位，并断开电源。5。记录室温和大气压力。6o数据记录与处理（1）数据记录和计算实验次数饱和压力（MPa）饱和温度（C）误差备注压力表读数P大气压力B绝对压力P=P+B温度计读数f'理论值fM=t-t,()BXloO%(%)123456（2）绘制Pt关系曲线将实验结果点在坐标上，清除偏离点，绘制曲线。图4-2饱和水蒸汽压力和温度的关系式（3）总结经验公式将实验曲线绘制在双对数坐标纸上，则基本呈一条直线，故饱和水蒸汽压力和温度的关系式可近似整理成下列经验公式：=iooVp图4-3饱和蒸汽压力和温度的关系对数曲线(4)误差分析根据实验值与理论值进行比较，计算绝对误差与相对误差，分析产生误差的原因六、注意事项(1)实验装置通电后必须有专人看管。(2)实验装置使用压力为IOMPa(表压)，切不可超压操作。七、思考题1.大气压力变化时如何减少测量误差？
