华北电力动力工程期末试卷(A)及答案.docx

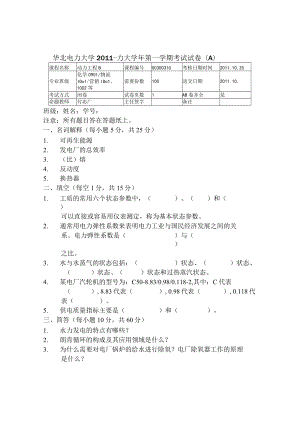

华北电力大学2011-力大学年第一学期考试试卷（A）课程名称动力工程B课程编号00300310考核日期时间2011.10.25专业班级化学0901/物流IOoI/营销IOo1、1002等需要份数100送交日期2011.10.考试方式闭卷试卷页数1AB卷齐全是命题教师付忠广主任签字备注班级：姓名：学号：注意：所有题目答在答题纸上。一、名词解释（每小题5分，共25分）1. 可再生能源2. 发电厂的总效率3. （比）熔4. 反动度5. 换热器二、填空（每空1分，共15分）1. 工质的常用六个状态参数中，（）、（）和（）可以直接或容易用仪表测定，称为基本状态参数。2. 通常用电力弹性系数来表明电力工业与国民经济发展之间的关系。电力弹性系数是（）与（）之比。3. 水与水蒸气的状态包括：（）状态、（）状态、（）状态、（）状态和过热蒸汽状态。4. 某电厂汽轮机的型号为：C50-8.83/0.98/0.118-2,其中：C代表（）,8.83代表（）,0.98代表（）,0.118代表（）。5. 供电质量指标主要是（）和（）。三、简答（每小题10分，共60分）1. 水力发电的特点有哪些？2. 朗肯循环的构成及其应用领域是什么？3. 为什么需要对电厂锅炉的给水进行除氧？电厂除氧器工作的原理是什么？4. 电厂锅炉本体设备中“锅”的组成部分包括那些部件？说明其作用是什么？5. 汽轮机的级可以分为哪两大类？各类不同级的工作特点是什么？6. 根据电网调度管理条例，我国电网调度机构分为哪几级？2011-2012学年第一学期动力工程试卷（A）答案课程编号IOo300310一、名词解释（每小题5分，共25分）1 .指不会随着它本身的转化或人类的利用日益减少的能源。2 .发电厂的总效率（发电厂的全厂效率），是指发电厂发出的电能与同期内消耗的燃料总能量之比。3 .=w+pv,h为比焰，u为比内能，P为压力，V为比体积，全为状态参数。4 .反动度：表示蒸汽在动叶通道内膨胀程度大小的指标。5 .把热量从温度较高的流体传给温度较低的流体的设备，叫做换热器。二、填空（每空1分，共15分）1 .温度、压力、比体积2 .发电量的年增长率、国民经济年总产值的年增长率3 .未饱和水，饱和水，湿蒸汽，干蒸汽4 .抽汽式汽轮机、主蒸汽压力MPa、高压抽汽压力MPa、低压抽汽压力MPa5 .供电电压、供电频率三、简答（每小题10分，共60分）1 .与火力发电相比，水力发电有以下的特点：水力发电的发电量易受河流的天然径流量的影响。水电站在运行中不消耗燃料。水电机组启停方便，机组从静止状态到满负荷运行仅需几分钟。因此宜在电网中担负调峰、调频、调相任务，并作为事故备用电源。水电站主要动力设备简单，辅机数量少，易于实现自动化。水电站因不消耗燃料，没有有害气体、粉尘和废渣排放。（答出1个特点2分）2 .朗肯循环由：过热蒸汽在汽轮机内的绝热膨胀作功过程（2分），乏汽在凝汽器中的定压放热过程（2分），凝结水在给水泵中的绝热压缩过程（2分），给水在省煤器、汽锅和过热器中定压吸热过程（2分）构成。它应用于热力发电领域（2分）。3 .热力设备被腐蚀的主要原因是水中含有溶解了的活性气体，温度愈高，这些气体越容易与金属发生电化学反应，使金属表面遭受腐蚀，其中危害最大的是氧气，随着锅炉蒸汽参数的提高,对给水中允许的残存含氧量的限制就越严格；给水中含有气体还会使传热恶化。因此，消除给水中含有的气体，是电厂运行中的一项重要工作（5分）。电厂除氧器工作的原理是热除氧，根据亨利定律“当液体和液面上的气体之间处于平衡状态时，单位体积水中溶有的某种气体量与液面上该气体的分压力成正比”可知：在开口系统中，在保持水面上总压力不变的条件下加热水，水蒸汽的分压力就会不断增加，而水面上其他气体的分压力则相应减少。把水加热到沸点时，蒸汽的分压力就会接近或等于水面上的全压力，而水面上所有其他气体的分压力将趋于零。这样，溶于水中的气体就被全部清除出去。所有热除氧装置的基本原理都是这样的。（5分）4 .“锅”是指锅炉的汽水系统，它主要由汽包（锅筒）、下降管、联箱、水冷壁、省煤器、过热器、再热器和连接管道等组成。汽包位于锅炉顶部，是一个圆筒形的承压容器，用于存放工质和产生合格要求的饱和蒸汽。下降管把汽包内的水引入下联箱，由下联箱将水均匀分配给各水冷壁。水冷壁位于炉膛的四壁,其主要任务是吸收燃料燃烧产生的高温火焰和烟气的辐射热，使水受热蒸发。过热器受热面，将汽包出来的饱和蒸汽进一步加热至过热蒸汽，供给汽轮机的高压缸进行作功。再热器受热面。将在汽轮机中已经部分作功、压力和温度都已降低的蒸汽重新加热升温，供给汽轮机的中低压缸作功。省煤器受热面利用排烟的余热加热锅炉给水，提高水的温度，减少水在炉膛内的吸热量。（答出5个及以上部件及其作用可得10分）5 .汽轮机的级可分为冲动级和反动级两大类。现代冲动式汽轮机中广泛采用具有一定反动度的冲动级，简称为冲动级。冲动级的特点:蒸汽的膨胀主要喷嘴中进行，在动叶通道中仅有小部分膨胀，产生的反动力较小，主要利用冲动力作功。作功能力比反动级的大，效率又比纯冲动级高。（5分）反动级的特点：蒸汽在喷嘴和动叶通道中的膨胀程度相等。动叶叶型与喷嘴叶型完全相同。反动级的效率高于冲动级，但整级的理想熔降较小。（5分）6 .国家调度机构；跨省、自治区、直辖市调度机构；省、自治区、直辖市级调度机构；省辖市级调度机构；县级调度机构（每答出一级2分）。
