华北电力动力工程期末试卷(两套)及答案.docx

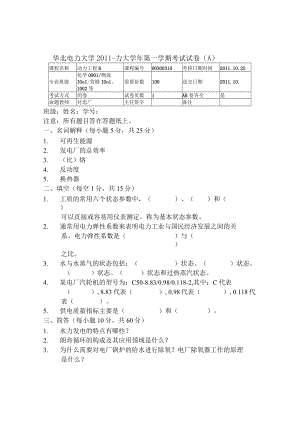

华北电力大学2011-力大学年第一学期考试试卷（A）课程名称动力工程B课程编号00300310考核日期时间2011.10.25专业班级化学0901/物流IOoI/营销IOo1、1002等需要份数100送交日期2011.10.考试方式闭卷试卷页数1AB卷齐全是命题教师付忠广主任签字备注班级：姓名：学号：注意：所有题目答在答题纸上。一、名词解释（每小题5分，共25分）1. 可再生能源2. 发电厂的总效率3. （比）熔4. 反动度5. 换热器二、填空（每空1分，共15分）1. 工质的常用六个状态参数中，（）、（）和（）可以直接或容易用仪表测定，称为基本状态参数。2. 通常用电力弹性系数来表明电力工业与国民经济发展之间的关系。电力弹性系数是（）与（）之比。3. 水与水蒸气的状态包括：（）状态、（）状态、（）状态、（）状态和过热蒸汽状态。4. 某电厂汽轮机的型号为：C50-8.83/0.98/0.118-2,其中：C代表（）,8.83代表（）,0.98代表（）,0.118代表（）。5. 供电质量指标主要是（）和（）。三、简答（每小题10分，共60分）1. 水力发电的特点有哪些？2. 朗肯循环的构成及其应用领域是什么？3. 为什么需要对电厂锅炉的给水进行除氧？电厂除氧器工作的原理是什么？4. 电厂锅炉本体设备中“锅”的组成部分包括那些部件？说明其作用是什么？5. 汽轮机的级可以分为哪两大类？各类不同级的工作特点是什么？6. 根据电网调度管理条例，我国电网调度机构分为哪几级？2011-2012学年第一学期动力工程试卷（A）答案课程编号IOo300310一、名词解释（每小题5分，共25分）1 .指不会随着它本身的转化或人类的利用日益减少的能源。2 .发电厂的总效率（发电厂的全厂效率），是指发电厂发出的电能与同期内消耗的燃料总能量之比。3 .=w+pv,h为比焰，u为比内能，P为压力，V为比体积，全为状态参数。4 .反动度：表示蒸汽在动叶通道内膨胀程度大小的指标。5 .把热量从温度较高的流体传给温度较低的流体的设备，叫做换热器。二、填空（每空1分，共15分）1 .温度、压力、比体积2 .发电量的年增长率、国民经济年总产值的年增长率3 .未饱和水，饱和水，湿蒸汽，干蒸汽4 .抽汽式汽轮机、主蒸汽压力MPa、高压抽汽压力MPa、低压抽汽压力MPa5 .供电电压、供电频率三、简答（每小题10分，共60分）1 .与火力发电相比，水力发电有以下的特点：水力发电的发电量易受河流的天然径流量的影响。水电站在运行中不消耗燃料。水电机组启停方便，机组从静止状态到满负荷运行仅需几分钟。因此宜在电网中担负调峰、调频、调相任务，并作为事故备用电源。水电站主要动力设备简单，辅机数量少，易于实现自动化。水电站因不消耗燃料，没有有害气体、粉尘和废渣排放。（答出1个特点2分）2 .朗肯循环由：过热蒸汽在汽轮机内的绝热膨胀作功过程（2分），乏汽在凝汽器中的定压放热过程（2分），凝结水在给水泵中的绝热压缩过程（2分），给水在省煤器、汽锅和过热器中定压吸热过程（2分）构成。它应用于热力发电领域（2分）。3 .热力设备被腐蚀的主要原因是水中含有溶解了的活性气体，温度愈高，这些气体越容易与金属发生电化学反应，使金属表面遭受腐蚀，其中危害最大的是氧气，随着锅炉蒸汽参数的提高,对给水中允许的残存含氧量的限制就越严格；给水中含有气体还会使传热恶化。因此，消除给水中含有的气体，是电厂运行中的一项重要工作（5分）。电厂除氧器工作的原理是热除氧，根据亨利定律“当液体和液面上的气体之间处于平衡状态时，单位体积水中溶有的某种气体量与液面上该气体的分压力成正比”可知：在开口系统中，在保持水面上总压力不变的条件下加热水，水蒸汽的分压力就会不断增加，而水面上其他气体的分压力则相应减少。把水加热到沸点时，蒸汽的分压力就会接近或等于水面上的全压力，而水面上所有其他气体的分压力将趋于零。这样，溶于水中的气体就被全部清除出去。所有热除氧装置的基本原理都是这样的。（5分）4 .“锅”是指锅炉的汽水系统，它主要由汽包（锅筒）、下降管、联箱、水冷壁、省煤器、过热器、再热器和连接管道等组成。汽包位于锅炉顶部，是一个圆筒形的承压容器，用于存放工质和产生合格要求的饱和蒸汽。下降管把汽包内的水引入下联箱，由下联箱将水均匀分配给各水冷壁。水冷壁位于炉膛的四壁,其主要任务是吸收燃料燃烧产生的高温火焰和烟气的辐射热，使水受热蒸发。过热器受热面，将汽包出来的饱和蒸汽进一步加热至过热蒸汽，供给汽轮机的高压缸进行作功。再热器受热面。将在汽轮机中已经部分作功、压力和温度都已降低的蒸汽重新加热升温，供给汽轮机的中低压缸作功。省煤器受热面利用排烟的余热加热锅炉给水，提高水的温度，减少水在炉膛内的吸热量。（答出5个及以上部件及其作用可得10分）5 .汽轮机的级可分为冲动级和反动级两大类。现代冲动式汽轮机中广泛采用具有一定反动度的冲动级，简称为冲动级。冲动级的特点:蒸汽的膨胀主要喷嘴中进行，在动叶通道中仅有小部分膨胀，产生的反动力较小，主要利用冲动力作功。作功能力比反动级的大，效率又比纯冲动级高。（5分）反动级的特点：蒸汽在喷嘴和动叶通道中的膨胀程度相等。动叶叶型与喷嘴叶型完全相同。反动级的效率高于冲动级，但整级的理想熔降较小。（5分）6 .国家调度机构；跨省、自治区、直辖市调度机构；省、自治区、直辖市级调度机构；省辖市级调度机构；县级调度机构（每答出一级2分）。华北电力大学2011-力大学年第一学期考试试卷（B）课程名称动力工程B课程编号00300310考核日期时间2011.10.25专业班级化学0901/物流IOoI/营销IOo1、1002等需要份数100送交日期2011.10.考试方式闭卷试卷页数1AB卷齐全是命题教师付忠广主任签字备注班级：姓名：学号：注意：所有题目答在答题纸上。四、名词解释（每小题5分，共25分）1. 不可再生能源2. 标准煤3. 水的“临界点”4. 过热度5. 汽轮机的级五、填空（每空1分，共15分）6. 构成现代世界“一次能源”的五大支柱包括：（）、（）、（）、（）和（）o7. 发电能源占一次能源总消费的比重越高，能源利用效率越高，能源强度越低。能源强度是指：（）与（）之比。8. 热量传递的方式可以分为（）、（）和（）o9. 电厂用动力煤的类别，按挥发份由低到高的顺序，可以分为（）、（）、（）和（）010. 某电厂锅炉的型号为：DG-2008/18.5-540/540-M6,其中：2008代表（）。六、简答（每小题10分，共60分）1. 核电站是如何防止放射性裂变物质泄漏的？2. 与火力发电相比，水力发电的特点是什么？3. 提高朗肯循环热效率的途径有哪些？这些途径有哪些限制因素？4. 汽轮机供油系统的主要作用有哪些？5. 发电厂安全运行的基本要求有哪些？6. 发电机采用氢气冷却有什么优点？2011-2012学年第一学期动力工程B试卷（B）答案I课程编号I00300310一、名词解释（每小题5分，共25分）1 .随着人类的利益逐渐减少的能源成为“不可再生能源二2 .收到基低位发热量为29308千焦/公斤的煤为标准煤。3 .在水的临界点上，饱和水与水蒸汽之间的明显差别已不存在。4 .过热蒸汽的温度I超过相应于同一压力下的饱和温度ts的数值。5 .“级”是汽轮机中最基本的工作单元。在结构上它是由静叶（喷嘴）和对应的动叶所组成；一列固定的喷嘴和与它配合的动叶片构成了汽轮机的基本作功单元，称为汽轮机的“级”。二、填空（每空1分，共15分）1 .石油、煤、天然气、水力、裂变原子能2 .能源消耗量，国民经济总产值3 .导热、对流、辐射4 .无烟煤、贫煤、烟煤、褐煤5 .锅炉的蒸发量为2008th三、简答（每小题10分，共60分）1.为了防止放射性裂变物质泄露，核安全规程对核电站设置了如下7道屏障：陶瓷燃料芯块。燃料元件包壳。压力容器和管道混凝土屏蔽。圆顶的安全壳构筑物。隔离区。低人口区。（答出1条2分，5条及以上可得10分）2 .（1）发电量受自然条件的制约是水力发电的最重要的特点。为了克服水力发电出力的变化,电网中必须有一定数量的火电厂与之配套；（2）运行中不消耗燃料；（3）水电机组启停方便,宜在电网中担负调峰、调频、调相任务，并作为事故备用电源；（4）主要动力设备简单，辅机数量少，易于实现自动化。运行和管理人员少，运行成本低；（5）不消耗燃料，没有有害气体、粉尘和废渣排放。（每1特点2分）3 .提高朗肯循环热效率的途径：提高初温、初压（3分）；降低背压（3分）。提高初温、初压受金属材料的限制（2分），降低背压受环境温度的限制（2分）。4 .供油系统对保证机组安全稳定运行有着至关重要的作用：（1）供给调节系统和保护系统用油；（2）供给轴承润滑用油，减少轴承的摩擦损失，并带走因摩擦产生的热量和由高温转子传来的热量；（3）供给各运行付机构的润滑用油；（4）对有些采用氢冷的发电机，向氢气环密封瓦的气侧提供密封油；（5）供给盘车装置和顶轴装置用油。（I条2分）5 .（1）杜绝五类重大事故（4分）：人身伤亡事故；全厂停电事故；主要设备损坏事故；火灾事故;严重误操作事故。（2）努力减少人员直接过失引起的重大事故（2分）。（3）减低设备事故率（2分）。（4）减低人身伤亡事故率（2分）。6 .氢气的导热系数比空气大6.7倍，所以冷却效果较好（3分）；氢气的密度非常小，只有空气的1/14,故风阻和摩擦损耗仅为空气冷却的1/7左右（4分），可避免绝缘材料与氧气接触，从而可增加绝缘材料的稳定性（3分）。
