成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 .docx

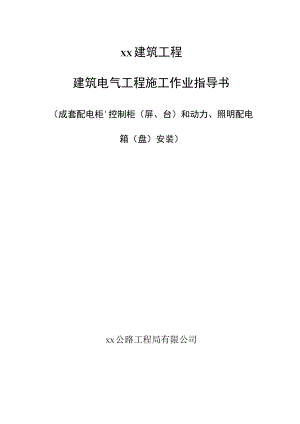

XX建筑工程建筑电气工程施工作业指导书（成套配电柜'控制柜（屏、台）和动力、照明配电箱（盘）安装）XX公路工程局有限公司XX年4月目录5变配电室工程15.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装15.2.1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业适用范围15.2.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业施工准备15.2.3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业技术要求35.2.4成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业程序与工艺流程35.2.5成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业工艺要求及施工方法45.2.6成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业质量控制与检验115.2.7成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业安全、职业健康和绿色施工要求135备用和不间断电源5.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5.2.1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业适用范围适用于一般工业与民用建筑电气工程成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工。5.2.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业施工准备（1）作业面要求：D建筑工程全部结束，室内顶棚、墙体的装饰工程应完成，无渗漏水；2）室内地面的找平层应完成施工，配电室门、窗安装完毕，地面清理干净；3）电缆沟施工完成，工序交接检查验收并合格；4）墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的配电箱的预留孔和动力、照明配线的线槽及导管经检查验收并合格；（2）人员要求：1）安装电工、电焊工、起重吊装工和电力系统调试等人员应持证上岗，所持证件应与所操作项目一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。（3）机械设备要求：1）手动工具：电工常用工具、钢卷尺、水平尺、水平仪、台虎钳、油压钳、鲫头、活动扳手、线坠、圆钢套丝板等。2）电动工具：手电钻、电锤、电焊机、台钻、电动砂轮机等；3）测试工具：万用表、兆欧表、钳流表、接地电阻测试仪、高低压试验仪器等。（安装和调试使用的各类测试仪表，应检定合格，使用时在检定有效期内）4）其他工具：龙门架、汽车吊、液压叉车、倒链等（4）设备、材料要求：1）设备及材料的质量均应符合设计及国家现行技术标准的规定，并应有产品质量合格证和随带的技术文件，实行生产许可证和安全认证制度的产品，要有许可证编号和安全认证标志；2）基础型钢规格型号符合设计要求，并且无明显锈蚀；3）焊条、绝缘胶垫、防腐油漆等均应符合相关质量标准规定；（5）其他要求:施工前，必须在第一道工序施工时，实行样板先行，并且样板经检查验收合格后，方可进行大规模的施工。5.2.3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业技术要求（1）基础型钢安装允许偏差应符合表L2.3T的规定表1.2.5-1基础型钢安装允许偏差项目允许偏差(mmm)(mmm)不直度15水平度15不平行度5（2）线路的线间和线对地间绝缘电阻值,馈电线路不应小于O.5M,二次回路不应小于IMQ；（3）柜、台、箱、盘应安装牢固，且不应设置在水管的正下方，柜、台、箱、盘安装垂直度允许偏差不应大于L5%。，相互间接缝不应大于2mm,成列盘面偏差不应大于5mmo5.2.4成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业程序与工艺流程（1）作业程序作业准备一基础测量放线f基础型钢架制作安装一设备开箱验收一设备二次搬运一柜（屏、台）吊装就位一母线安装一二次回路检查接线f柜（屏、台）调整、调试一送电试运行一质量验收（2）工艺流程作业准备基础测量放线基础型钢架制作安装母线安装I二次回路检查接线柜（屏、台）调整、调试送电试运行质量验收图1.2.4-01成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装作业施工工艺流程图5. 2.5成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业工艺要求及施工方法（1）作业准备1）设备基础的高度、尺寸、预留洞口尺寸和埋入基础的导管均符合设计及规范要求，并已通过工序交接检查验收；2）有足够的施工用场地，设备及材料进场的运输通道畅通，通道高度满足运输要求（2）基础测量放线按施工图纸标定的坐标方位、尺寸进行测量放线，确定型钢基础安装的边界线和中心线。（3）基础型钢制作安装1）基础型钢制作：先将有弯的型钢调直，再按施工图纸要求的尺寸下料，组焊基础型钢钢架。组焊时应注意槽钢口朝内，型钢架顶面要在一个平面上，焊接时要对称焊，避免扭曲变形，焊缝要满焊。按柜（屏、台）底脚固定孔的位置尺寸，在型钢架的顶面上打好安装孔，也可在组柜（屏）时在打孔。在定孔位时，应使柜（屏）底面与型钢立面对齐。型钢架焊接完成后要对型钢做防锈处理。2）基础型钢架安装：将已预制好的基础型钢架放在测量放线确定的位置预埋铁件上，用水平尺或水准仪找平、找正。安装允许偏差见上表1.2.3-01o基础型钢上表面应处于同一水平面，找平过程中用垫铁在型钢架与预埋件之间找平，每组垫铁不得超过三块，找平后将基础型钢架、垫铁、预埋件用电焊焊牢。基础型钢架的顶部应高出地面5IOnIm；3）基础型钢架接地连接：在基础型钢架的两端与引进室内的接地扁钢焊牢，焊接面为扁钢宽度的二倍，三面满焊，焊接处除去焊渣,做好防锈处理，最后将基础型钢架涂刷二道面漆。（4）设备开箱验收成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）运到现场后，组织开箱检查，并做好开箱检查记录。1）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）开箱应查验合格证和随带技术文件，并且应有出厂试验报告。2)核对产品规格、型号、产品技术参数应符合设计要求。3)外观检查:设备应有铭牌，表面涂层应完整、无明显碰撞凹陷，柜内元器件应无损坏、丢失、裂纹等缺陷，接线无脱落、脱焊，绝缘导线的材质、规格应符合设计要求，4)低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。装置内保护接地导体(PE)排应有裸露的连接外部保护接地导体的端子，当设计无要求时，连接保护导体最小截面积(Sp)应符合现行国家标准低压配电设计规范GB50054的规定,详见表1.2.5-2o表L2.5-2保护导体的最小截面积相线的截面积S(un2)相应保护导体的最小截面积SP(mm2)SW16S16<S351635<S400S/2400<S800200S>800S/4注：S指(屏、柜、台、箱、盘)电源进线相线截面积，且两者(SZSp)材质相同(5)设备二次搬运设备搬运首先要确保运输通道平整畅通，设备进入室内二次搬运一般采用叉车或人力推车进行运输，运输时，必须用麻绳将设备固定牢靠，开车要平稳，柜与车体接触处要做好防护措施，防止框架变形和柜体漆面受损。装置性设备和易损原件必要时可拆下单独包装搬运。(6)柜(屏、台)吊装就位1）按照施工图纸依次将柜（屏、台）平稳、准确的就位在基础型钢架上，单独的柜（屏、台）只要保证正面和侧面的垂直度，成排的柜（屏、台）就位后，先找正两端的柜（屏、台），再在柜下至上三分之二高的位置绷上通线，逐台找正，以柜面为标准。找正时采用0.5mm垫片进行调整，每处垫片最多不能超过三片。柜（屏、台）安装垂直度允许偏差见表1.2.5-3o表L2.5-3盘、柜安装的允许偏差项目允许偏差（mm）垂直度（每米）<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<22）就位找正后，及时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12或M16镀锌螺栓进行固定，且有防松措施，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接成整体，且应有防松措施。3）每台柜（屏、台）接地应与基础型钢架单独连接，严禁串联连接接地，所有接地连接螺栓应有防松装置。（7）母线安装1）母线接触面应平整、光洁、无毛刺、搭接处的装配应自然吻合，以保证接触良好。2）母线的安装，应该考虑电器操作的安全，应给用户留有引入线的足够距离及安装维修方便的距离。3）母线的配制应横平、竖直、层次分明，搭接处应自然吻合，不得有安装应力。安装前搭接面必须清洁，搭接处应自然吻合妥贴,没有安装应力，接触面应涂以0.2mm厚的电力复合脂。4）铜铝连接时应使用铜铝过渡板。5）母线连接一般采用钢质镀锌紧固零件或8.8级及以上镀锌紧固件（螺栓的直径一般比孔径名义尺寸小1毫米），垫圈一律采用大垫圈，并应有防松措施，螺栓应按螺栓允许紧固力矩拧紧，不允许有打滑现象及损坏镀层等现象，拧紧后螺纹应露出螺帽25牙，（电器元件本身带来的紧固件原则上不作更换，但对于某些不符合要求的应予以更换），螺栓紧固后应保证母线之间连接有足够的持久压力，但不得使母线受力而永久变形，不接线的螺栓也应拧紧。6）母线装配后不允许有晃动现象，母线接头间跨度太长时（一般不应超过70OmmIOoonIn1）,应在适当部位用母线框或支撑件进行固定。母线固定支撑件的间隔距离L见表1.2.5-4：（单位：mm）表1.2.5-4母线固定支撑件的间隔距离（L）母线宽度b30支撑件间隔距离L<300母线宽度30>b50支撑件间隔距离L600母线宽度b260支撑件间隔距离L<9007）母排与母排或与电器接线端子的螺栓搭接面的安装：母线平置时，贯穿螺栓应由下往上穿，立放时，应由内向外穿入螺孔；其他情况螺栓的穿入应以便于维护为宜（螺母应置于维护侧）。螺栓长度宜为紧固后露出螺母23扣。8）螺栓受力应均匀适中，不应使电器端子受到额外的应力；接触面上多条螺栓的紧固应轮流紧固或对角线紧固。9）紧固时，螺母不得拧得太紧或太松，紧度应适中。如果过松,则接触电阻增大；过紧，则母线连接处平面压力不均，受热后会使母线接触部位变形使接触电阻增大。故一般以弹簧垫圈压平即可。10）紧固完毕，应用0.05义IOmm的塞尺检查，母线宽度在60mm及以上，插入的深度不应超过6mm；宽度50mm,插入的深度不超过4mmo母线或一次元件上供客户接线的螺栓、螺钉也应拧紧。螺钉拧紧后要用红色的油漆封记。（8）二次回路检查接线1）按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。2）按图敷设柜与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。3）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应刷锡，不准有断股。4）二次控制小线调整及模拟试验将所有的接线端子螺丝再紧一次。绝缘摇测：用50OV摇表在端子板处测试每条回路的电阻，电阻必须大于0.5Mo二次小线回路如有晶体管，集成电路、电子元件时，该部位的检查不准使用摇表和试铃测试，使用万用表测试回路是否接通。 接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。 模拟试验：按图纸要求，分别模拟试验控制、连锁、操作继电保护和信号动作，正确无误，灵敏可靠。拆除临时电源，将被拆除的电源线复位。（9）柜（屏、台）调整调试1）高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范，当地供部门的规定及产品技术资料要求。2）试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开等。3）调整内容：过流继电器调整、时间继电器、信号继电器调整以及机械连锁调整。（10）送电试运行1）送电准备一般应由建设单位提供试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件，另外，室内除送电需用的设备用具外，其它物品不得堆放。检查母线上、设备上有无遗留下的工具、金属材料及其它物件。试运行的组织工作、明确试运行指挥者，操作者和监护人。安装作业全部完毕、质量检查部门检查全部合格。试验项目全部合格、并有试验报告单。继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。2）送电由供电部门检查合格后，将电源送进室内，经过验电、校相无误。由安装单位合进线柜开关，检查Pr柜上电压表三相是否电压正常。合变压器柜开关，检查变压器是否有电。合低压柜进线开关，查看电压表三相是否电压正常。按上述24项，送其它柜的电。在低压联络柜内，在开关的上下侧（开关未合状态）进行同相校核。用电压表或万用表电压档500V,用表的两个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相，用同样方法，检查其它两相。（11）质量验收送电空载运行24h,无异常现象、办理验收手续，按照“自检、互检、专检”的原则，经项目部验收合格后提请监理单位进行验收。5.2.6成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）作业质量控制与检验管内穿线和槽盒内敷线作业质量控制与检验应符合表1.2.67的规定:表L2.6-1质量控制与检验表序号检验依据检验项目检验数量检验方法1建筑电气工程施工质量跄收规范GB50303-2015柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4加2的黄绿相间色绝缘铜芯软导线连接，并有标识全数检查观察检查2建筑电气工程施工质量跄收规范GB50303-2015线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5M,二次回路不应小于IMQ；二次回路的耐压试验电压应为IOOOV,当回路绝缘电阻值大于IoMC时，应采用250OV兆欧表代替，试验持续时间应为Imin按每个检验批的配线回路数量抽查20%,且不得少于1个回路用绝缘电阻测试仪测试，测试时观察检查，或查阅绝缘电阻测试记录3建筑电气工程施工质量脸收规范GB50303-2015照明配电箱（盘）安装应符合以下规定：1、箱（盘）内配缓整齐，无线接现象，导线连接紧密、不伤线芯、不断股；垫圈下螺丝两侧压接的导线截面积相同，同一电器器件端子上的导线连接不应多于2根，防松垫圈等零件应齐全；2、箱（盘）内开关动作应灵活可靠；3、箱（盘）内宜分别设置中性导体（N）和保护接地导体（PE）汇流排，汇流排上同一端子不应连接不同回路的N或PE线。4、箱体开孔应与导管管径适配，暗装配电箱箱盖应紧贴墙面，箱（盘）涂层应完整；5、箱（盘）内回路编号应齐全，标识应正确6、箱（盘）应安装牢固、位置正确、部件齐全，安装高度应符合设计要求，垂直度允许偏差不应大于1.5%按照明配电箱（盘）数量抽查10%,且不少于1台观察检查及操作检查，螺丝刀拧紧检查，线坠尺量检查4建筑电气工程施工质量验收规范GB50303-2015柜、台、箱、盘面板上的电器连接导线应符合下列规定：1、连接导线应采用多芯铜芯绝缘软导线，敷设长度应留有设当余量；2、线束宜有外套塑料管等加强绝缘保护层；3、与电器连接时，端部应绞紧、不松散、不断股，其端部可采用不开口的终端端子或搪注：4、可转动部位的两端应采用卡子固定。柜、台、箱、盘总数抽查10%,且不少于1台观察检查5建筑电气工程施工质量柜、台、箱、盘应安装牢固，且不应设置在柜、台、箱、线坠尺量检险收规范GB50303-2015水管的正下方，柜、台、箱、盘安装垂直度允许偏差不应大于1.5%。，相互间接缝不应大于2mm,成列盘面偏差不应大于5mm盘总数抽查10%,且不少于1台查，塞尺检查，拉线尺量检查6建筑电气工程施工质量脸收规范GB50303-2015柜、台、箱、盘的布置及安全间距应符合设计要求全数检查尺量检查5.2.7成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)作业安全、职业健康和绿色施工要求(1)作业人员必须经过相关培训考试合格后方可上岗。应掌握本工种职业卫生安全知识和防护技能，对产生的职业危害及卫生措施有基本了解；(2)高温作业时，施工现场应配备防暑降温用品，合理安排作息时间；(3)进入施工现场的作业人员必须正确佩戴安全帽，严禁酒后上岗、嬉戏打闹；(4)机械设备有专人检查保养,所有传动装置均设防护罩，严禁“带病”运转作业；(5)施工场地内应有足够的照明设备；(6)作业中，不得用手触摸刃具、模具和砂轮，发现其有磨钝、磨损情况时，应立即停机修整或更换，然后再继续进行作业；(7)使用冲击电钻或电锤时，应符合下列要求：1)作业时应掌握电钻或电锤手柄，打孔时先将钻头抵在工作表面，然后开动，用力适度，避免晃动；转速若急剧下降，应减少用力，严禁用木杠加压；2)钻孔时，应注意避开混凝土中的钢筋；3)电钻和电锤为40%断续工作制，不得长时间连续使用；4)作业孔径在25mm以上时，应有稳固的作业平台，周围应设护栏；(8)下班前或工作结束后要切断电源，生产垃圾及时运出现场或运至指定地点，检查操作地点，确认安全后，方可离开；
