柴油发电机组安装.docx

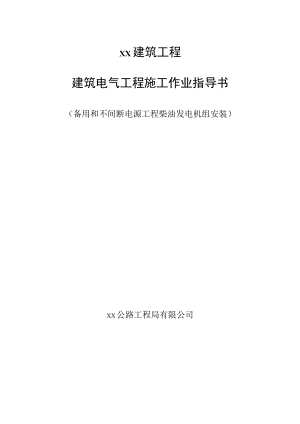

XX建筑工程建筑电气工程施工作业指导书（备用和不间断电源工程柴油发电机组安装）XX公路工程局有限公司XX年4月目录5备用和不间断电源错误!未定义书签。5.2柴油发电机组安装错误!未定义书签。5.2.1 柴油发电机组安装作业适用范围错误!未定义书签。5.2.2 柴油发电机组安装作业施工准备错误!未定义书签。5.2.3 柴油发电机组安装作业技术要求25.2.4 柴油发电机组安装作业程序与工艺流程35.2.5 柴油发电机组安装作业工艺要求和施工方法45.2.6 柴油发电机组安装作业质量控制与检验95.2.7 柴油发电机组安装作业安全、职业健康和绿色施工要5.2.8 125备用和不间断电源工程5.2柴油发电机组安装5. 2.1柴油发电机组安装作业适用范围适用于一般工业与民用建筑备用和不间断电源工程柴油发电机组安装的施工Q6. 2.2柴油发电机组安装作业施工准备（1）作业面要求1）土建工程基本施工完毕，门窗封闭好；2）柴油发电机组安装的场地清理干净，道路畅通；3）柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求。（2）人员要求现场安全、技术、质量管理人员、专职电工、设备安装班组。（3）设备机具要求1）手动机具：电工工具、台虎钳、油压钳、板锂、榔头、圆钢套丝板等；2）电动工具：电焊机、卷扬机、台钻、砂轮机、手电钻、电锤等；3）测试器具：水平尺、转速表、相序表、兆欧表、万用表、钳形电流表、测电笔、电子点温计、核相仪；4）其他工具：联轴节顶出器、龙门架、汽车吊、液压叉车、倒链、钢丝绳等。（4）材料要求1）柴油发电机规格、型号应符合设计要求，柴油发电机组要有出厂合格证、生产合格证和试验记录；2）各种规格的型钢：型钢应符合设计要求、无明显的锈蚀、并有材质证明；3）螺栓：均采用镀锌螺栓并配有相应的镀锌平垫圈、弹簧垫;4）导线与电缆：各种规格的导线与电缆，要有出厂合格证；5）其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙焕；6）检查进场材料的规格、型号、数量应与图纸一致，附件、备件、质量证明文件及技术文件齐全，同时应符合规范要求，按照监理的要求及时进行施工前的报验，并做好检验记录。（5）其它要求施工前，必须在第一道工序施工时，实行样板先行，并且样板经检查验收合格后，方可进行大规模的施工。5. 2.3柴油发电机组安装作业技术要求（1）工程类别：民用建筑；（2）技术指标、相应的技术标准：达到建筑电气工程施工质量验收规范、建筑施工手册和用户需求书的规定；（3）审查设计图纸，熟悉相关资料（尤其是设备说明书）；检查图纸是否齐全，图纸本身有无错误和矛盾，设计内容与施工条件能否一致，各工种之间搭接配合是否有问题等；设计交底、图纸会审已完成，施工方案已完成审批。5.2.4柴油发电机组安装作业程序与工艺流程(1)施工程序根据设计要求和产品技术要求确定柴油发电机组的混凝土基础的标高、几何尺寸及强度；对设备进行开箱检查，检查柴油发电机组及其附属设备应符合设计要求；主机及其附属系统进行检查，确保机组调试的正常进行；对机组进行试运行验收。(2)工艺流程图5.2.4-01柴油发电机组安装作业施工工艺流程图5.2.5柴油发电机组安装作业工艺要求和施工方法(1)作业准备1)土建工程施工完毕，结构、预埋件及焊接长度符合设计要求；2)发电机组安装场地清理干净，道路通畅，门窗及玻璃安装完毕；3)发电机组的基础、地脚螺栓孔、沟道、电缆管位置应符合设计要求。(2)基础制作根据设计要求和产品技术文件的要求确定柴油发电机组混凝土基础的标高、几何尺寸，在基础上预留机组地脚螺栓孔，发电机进场后，按实际安装孔距埋入地脚螺栓，基础的混凝土强度等级必须符合设计要求。(3)开箱检查设备开箱检查由建设单位、监理单位、施工单位和设备供应商共同进行，并做好检查记录；按照设备装箱单、施工图纸及设备技术文件核对柴油发电机及附件、备件及专用工具是否齐全；柴油发电机及辅助设备的名牌齐全，外观检查无损伤及变形；柴油发电机的容量、规格、型号必须符合设计要求，并具有出厂合格证和出厂技术文件。安装前的检查：是否有充分的冷却空气；是否有充分的新鲜吸入空气；是否有循环空气排放口；是否有烟气排放口；是否有辅助电源；是否有便于运行和维修的空间；是否有认可的噪音水平；是否有震动的隔离。(4)机组主体的安装在机组安装前必须必须对现场进行详细的考察，并根据现场实际情况编制详细的运输、吊装及安装方案；对基础的施工质量和防震措施进行检查，保证满足设计要求。根据机组安装位置、机组重量选用适当的起重设备和索具，将机组吊装就位，机组运输、吊装须有起重工操作，电工配合进行；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓，必须在地脚螺栓拧紧前完成找平作业，采用锲铁找平时，应将一对锲铁用点焊焊住Q在柴油发电机组施工完成的基础上，放置好机组。一般情况下,减震器无需固定，只需在减震器下垫一层薄薄的橡胶板，如果需要固定，划好减震器的地脚孔的位置，吊起机组，买好螺栓后，放好机组,最后拧紧螺栓Q现场不允许吊车作业，可将机组放在滚杠上，滚至选定位置；用千斤顶将机组一端抬高，注意机组两边的抬高一致，直至底座下的间隙能安装抬高一端的减震器；释放千斤顶，在抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。(5)排气、燃油、冷却系统安装燃料系统的安装供油系统一般由储油罐、日用油箱、油泵和电磁阀、连接管路构成，当储油罐位置低或高时，必须采用日用油箱。日用油箱上有液位显示及浮子开关，油泵系统的安装要求参照本系统设备的安装规范要求。排烟系统的安装排烟系统一般由排烟管道、排烟消声器以及各种连接件组成；将导风罩按设计要求固定在墙壁上；将随机法兰与排烟管焊接，焊接时注意法兰之间的配对关系；根据消声器及排烟管的大小和安装高度，配置相应的套箍；用螺栓将消声器、弯头、垂直方向排烟管、波纹管按图纸连接好，保证各处密封良好；将水平方向排烟管与消声器出口用螺栓连接好，保证接合面的密封性；排烟管外围包裹一层保温材料；柴油发电机组与排烟管之间的连接常规使用波纹管，所有排烟管的管道重量不允许压在波纹管上，波纹管应保持自由状态。通风系统的安装将进风预埋铁框，预埋至墙壁内，用水泥护牢，待干燥后装配;安装进风口百叶或风阀用螺栓固定；通风管道的安装详见相关工艺标准。排风系统的安装测量机组的排风口的坐标位置尺寸；计算排风口的有关尺寸；预埋排风口；安装排风机、中间过渡体、软连接、排风口，有关工艺标准见相关专业。5）冷却水系统的安装冷却系统分为随机安装散热水箱和热交换器。热交换器：核对水冷柴油发电机组的热交换器的进、出水口，与带压的冷却水源压力方向一致，连接进水管和出水管；冷却水进、出水管与发电机组本体的连接应使用软管隔离。随机安装散热水箱：核对水冷柴油发电机组的散热水箱加水口和防水口处是否留有足够空间，便于日常维护；检查风扇皮带张紧程度。(6)电气设备安装发电机控制箱(屏)是发电机组的配套设备，主要是控制发电机送电及调压。根据现场实际情况，小容量发电机的控制箱直接安装在机组上，大容量发电机的控制屏则固定在机房的地面基础上，或安装在与机组隔离的控制室内；对于50OkW以下的柴油发电机组，随机组配有相应配套的控制箱(屏)和励磁箱，对于50OkW以上机组，订货时可向机组生产商提出控制屏的特殊订货要求；根据控制屏和机组的安装位置安装金属桥架。(7)接地安装将发电机的中性线(工作零线)与接地母线用专用地线及螺栓连接，螺栓防松装置齐全，并设置标识；将发电机本体和机械部分的可接近导体均与保护接地(PE)或接地线(PEN)进行可靠连接。(8)机组接线敷设电源回路、控制回路的电缆，并与设备进行连接；发电机及控制箱接线应正确可靠，馈电线两端的相序必须与原供电系统的相序一致；发电机随机的配电柜和控制柜接线应正确无误，所有紧固件应牢固、无遗漏脱落，开关、保护装置的型号、规格必须符合设计要求。（9）机组调试1）将所有的接线段子螺丝再检查一次，用兆欧表测试发电机及至配电柜的馈电线路以及相间、相对地间的绝缘电阻，其绝缘电阻值必须大于O.5M;对IkV及以上的馈电线路直流耐压试验为2.4kV,时间15min,泄露电流稳定，无击穿现象。2）检查机组的转向和机械转动，用机组的启动装置手动启动柴油发电机无负荷试车Ih有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求；柴油发电机无负荷试车合格后，再进行2h空载试验，检查机身和轴承的温升，只有机组空载试验合格，才能进行带负荷试验Q3）检测自动化机组的冷却水、机油加热系统，接通电源，如水温低于15七，加热器应启动自动加热，当温度达到30。C时加热器应自动停止加热，对机油加热器的要求与冷却水加热器的要求一致；检测机组的保护性能，采用仪器分别发出机油压力低、冷却水偏高、过电压、缺相、过载、短路等信号，机组应立即启动保护功能，并进行报警。4）检测自动补给装置，将装置的手/自动开关切换到自动位置,人为放水/油至低液位，系统自动补给，当液面上升至高液位时，补给应自动停止；采用相序表对市电与发电机电源进行核相，相序应一致。（10）试运行验收1）试运行前的检查准备工作：发电机容量满足负荷要求；机房留有用于机组维护的足够空间；机房地势不受雨水的侵入；所有操作人员必须熟悉操作规程；所有操作人员掌握安全性方法和措施；检查所有机械连接和电气连接的情况是否良好；检查通风系统和废气排放系统连接是否良好；灌注润滑油、冷却剂（北方地区建议使用防冻液，南方地区建议使用防锈水）和燃料；检查润滑系统的渗漏情况；检查燃料系统的渗漏情况；检查启动电池充电情况；检查紧急停机按钮操作情况。2）发电机静态试验与随机配电盘控制柜接线检查：按照主控项目中的附表完成柴油发电机组本体的电子电路、转子电路、励磁电路和其他项目的试验检查，并做好记录，检查时最好有厂家在场或直接由厂家完成；根据厂家提供的随机资料，检查和校验随机控制屏的接线是否与图纸一致。3）发电机组空载试运行：断开柴油发电机组负载侧的断路器或ATS；将机组控制屏的控制开关设定到“手动”位置，按起动按钮;检查机组电压、电池电压、频率是否在误差范围内，否则进行适当调整；检查机油压力表；以上一切正常，可接着完成正常停车与紧急停车试验。4）发电机组带载试验：发电机组带载运行合格以后，切断负载“市电”电源，按“机组加载”按钮，有机组向负载供电；检查发电机运行是否稳定，频率、电压、电流、功率是否保持在正常允许范围;一切正常，发电机停机，控制屏的控制开关打到“自动”状态。（11）质量验收柴油发电机组安装分项工程的施工质量验收应按每层（每区域）做为检验批，按照“自检、互检、专检”的原则，经项目部验收合格后提请监理单位进行验收。5.2.6柴油发电机组安装作业质量控制与检验（1）主控项目1）自备电源的柴油发电机组应选用380V/220V的低压发电机,发电机应做出厂试验，并应有出厂检验合格证明，柴油发电机组安装完成以后，应按下表完成交接试验。表5.2.6柴油发电机组交接试睑项目表序号内容部位试验内容试验结果1静态试验定子电路测量定子绕组的绝缘电阻和吸收比绝缘电阻值大于0.5M沥青浸胶及烘卷云母绝缘吸收比大于1.3环氧粉云母绝缘吸收比大于1.62在常温下，绕组表面温度与空气温度差在正负3。C范围内测量各相直流电阻各相直流电阻值相互间差值不大于最小值2%,与厂家值在同温度下比差值不大于2%3交流工频耐压试验Imin试验电压为L5Un+750V,无闪络击穿现象（Un为发电机额定电压）4转子电路用IOOOV兆欧表测量转子绝缘电阻绝缘电阻值大于0.5M5在常温下，绕组表面温度与空气温度差在正负3。C范围内测数值与出厂值在同温度下比差值不大于2%量各相直流苏电阻6交流工频耐压试验Imin用250OV摇表测量绝缘电阻7励磁电路退出励磁电子电路器件以后，测量励磁电路的线路设备的绝缘电阻绝缘电阻值大于0.5M8退出励磁电子电路器件以后，进行交流工频耐压试验Imin试验电压为IOOOv无闪络击穿现象9其他有绝缘轴承的用IOOOV兆欧表测量轴承绝缘你电阻绝缘电阻值大于0.5M10测量检温计（埋入式）绝缘电阻，校验检温计精度用250V兆欧表检测不短路，精度符合出厂规定11测量灭磁电阻，自同步电阻器的直流电阻与铭牌比较，其差值为±10%12运转试验发电机空载特性试验按设备说明书对比，符合要求13测量相序相序与出线标识相符14测量空载和负荷后轴电压按设备说明书比对，符合要求2）发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于O.5M；塑料绝缘电缆馈电线路直流耐压试验为2.4KV,时间15min,泄露电流稳定，无击穿现象。3）柴油发电机组馈电线路连接以后，应核对柴油发电机组与原馈电线路的相序，相序必须一致。4）发电机中性线（工作零线）应与接地干线直接连接，螺栓放松零件齐全且有标识。（2）一般项目1）发电机组随带的控制柜接线应正确，紧固件紧固状态良好,无遗漏脱落。开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定。2）发电机本体和机械部分的可接近裸露导体应接地（PE）或接零（PEN）可靠，且有标识。3）受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。4）柴油发电机组的安装位置应正确、与基础连接的螺栓紧固，带有减震器的应与减震器连接紧密牢固，放松零件齐全、不松动。5）发电机与控制柜的引入导线应有防护，配线整齐，端子与导线连接紧密Q6）柴油发电机组的供油供水管道和排烟管道的安装应符合以下规定：发电机组的供油供水管道连接紧密，固定牢靠，横平竖直，走向合理，与其它适配部件连接准确，各部件及附属设备应固定牢固,吊、支托架配置合理。排烟管道安装牢固，支架、吊架设置均匀，结构合理，并符合承重力要求，伸缩装置与活动支架的设置应符合设计要求。管道的保温层厚度应均匀，表面平整，附着紧密。（3）成品保护1）柴油发电机组及其辅助设备安装机房或控制设备的箱柜应加锁，根据现场情况采取必要的保护措施。2）施工各工种之间要相互配合，保护设备不受碰撞损伤。3）柴油发电机组安装完成以后，应保持清洁，保持机房干燥，以防设备锈蚀。4）系统调试过程中，各主要环节应有专人值班。5）柴油发电机房室内应保持通风良好，室内温度应保持在10-40,室内严禁用火和吸烟。5.2.7柴油发电机组安装作业安全、职业健康和绿色施工要求（1）安全要求1）柴油发电机组对人体有危险的部位必须张贴危险标志；2）柴油发电机主体：开机前所有的防护罩，特别是风扇罩必须正确地安装在机器上；开机前所有的电气接头必须正确地连接，所有的仪器设备必须检查一遍以保安全；所有接地必须良好；开机前所有带锁的配电盘的门必须锁好。3）燃油和润滑油：在燃油系统施工和运行期间，不允许有明火、香烟、机油、火星或其他易燃物接近柴油发电机组和油箱；燃油和润滑油碰到皮肤会引起皮肤刺痛，如果油碰到皮肤上,立即用清洗液或水消洗皮肤；如果皮肤过敏（或手部都有伤者）要带上防护手套；燃油管要固定牢固且不渗漏，与发电机组连接的燃油管要用合格的软管；保证所有进油口要装有正向关闭阀。4）蓄电池：如果蓄电池使用的是铅酸电池，如果要与蓄电池的电解液接触,一定要戴防护手套和特别的眼罩；蓄电池中的稀硫酸具有毒性和腐蚀性，接触后会烧伤皮肤和眼睛。如果硫酸溅到皮肤上,用大量的清水清洗,如果电解液进入眼睛,用大量的清水清洗并立即去医院就诊；蔷电池可释放易爆气体。火花和火焰要远离电瓶,特别是电瓶充电时,在拆装蕃电池时不能让正负极相碰，以防产生火花。启动前,拧紧接头，蓄电池的摆放或充电地点必须保持通风；制作电解液时，浓硫酸必须用蒸储水或离子水稀释。装电解液的容器必须是铅衬的木盒或陶制容器；制作电解液时，先把蒸僧水或离子水倒入容器，然后加入酸，缓缓地不断地搅动每次只能加入少量酸。不要往酸中加水,酸会溅出，这样危险,制作时要穿上防护衣、防护鞋，戴上防护手套，蓄电池使用前电解液要冷却到室温。除油剂的使用，三氯乙烯等除油剂有毒性，使用时注意不要吸进它的气体，也不要溅到皮肤和眼睛里，在通风良好的地方使用，要穿戴劳保用品保护手眼和呼吸道。5）转动部分勿在不设皮带护档和电器附件的情况下操作；当在转动的部件附近或电力设备附近工作时，不要穿过分宽松的衣服及佩带首饰，宽松的衣服可能会被转动部分挂住，首饰可能引起电线短路而触电起火；保证发电机组的紧固件拧紧，在风扇或传动带上要有设置好的防护装置；开始在发电机组工作前，应先断开启动电池，负极先断，以防止意外起动；如果设备运转时进行调整，对于热的管道及移动的部件要特别当心。6）噪声：如果在机组附近工作，耳朵一定要采取保护措施，如果柴油发电机组外有罩壳，则在罩壳外不需要采取保护措施，但进入罩壳内则需采取。在需要耳部保护的地区标上记号尽量少去这些地区Q若必须要去,则一定要使用护耳器。一定要对使用护耳器的人员讲明使；不要在柴油发电机组的消声系统安装完成之前，起动柴油发电机组，否则会造成难以预测的后果。7）排烟系统：排烟系统排出的气体，含有大量的一氧化碳，必须经管道安全地排到室外去，在排烟管道施工完成之前，不能开启发电机组；排烟管道的使用材质不允许使用铜质管道，排除的含硫气体会迅速腐蚀管道，可能会引起排气泄漏。8）触电的预防：不能用湿手，或站在水中和潮湿地面上，触摸电线和设备。不要将发电机组与建筑物的电力系统直接连接。电流从发电机组进入公用线路是很危险的，这将导致触电死亡和财产损失。9）其他预防措施：有压力时冷却剂的沸点比水高，当发电机运转时不要打开散热器或热交换器的压力帽，若需打开，应先让发电机组冷却和系统压力下降后再进行。装备合适的灭火器在方便的位置。不要将碎布放在发电机上或留在发电机附近。需要将机器上的污油清理干净，过量的油污可能引起引擎过热而导致火患。（2）职业健康1）作业人员必须经过相关培训考试合格后方可上岗。应掌握本工种职业卫生安全知识和防护技能，对产生的职业危害及卫生措施有基本了解；2）操作人员在生产现场区域作业时，必须严格遵守劳动纪律,服从管理，正确佩戴和使用防尘口罩、耳塞、安全帽等劳动防护用品；3）应定期检测工作场所危害职业健康的有毒有害因素，如有超标，应采取整改措施；4）对生产现场经常性进行检查，及时消除跑、冒、滴、漏现象，做到文明、清洁生产，降低职业危害；5）作业人员应每年至少进行一次职业健康体检；6）高温作业时，施工现场应配备防暑降温用品，合理安排作息时间。（3）绿色施工要求1）严格遵守国家有关环保方面的法律、法规及当地有关环保的规定，落实环保责任制；2）按规定对机械设备进行保养，尽量使机械噪声维持在最低水平，以减少噪声；3）柴油发电机组安装所用防锈漆、调和漆、变压器油、润滑油、清洗剂等材料，专人管理并进行严格控制，在现场使用时，专人监督负责；若有遗洒，马上进行清理移走，剩余油、漆不得随意丢弃,派专人进行回收，以免造成土地和水体污染；4）柴油发电机组安装施工时固体废弃物做到工完场清，分类管理，统一回收到规定的地点存放清运；5）配备灯罩，照明集中作业区域，避免光污染；6）严格限制作业时间，禁止夜间和休息时间进行高强度噪声作业。
