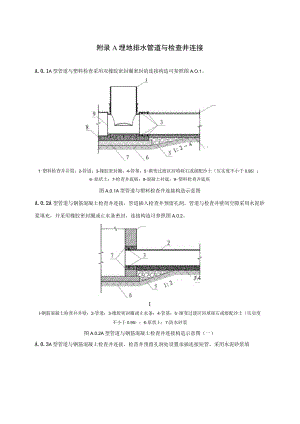

附录A埋地排水管道与检查井连接A.0.1A型管道与塑料检查采用双橡胶密封圈密封的连接构造可参照图A.O.1。J41-塑料检查井井筒：2-管道；3-橡胶密封圈：4-管基；5-渐变过渡区回填砾石或级配沙土（压实度不小于0.95）：6-原状土；7-检查井底板；8-混凝土衬底；9-塑料检查井底座图A.0.1A型管道与塑料检查井连接构造示意图A.0.2A型管道与钢筋混凝土检查井连接，管道插入检查井预留孔洞，管道与检查井壁间空隙采用水泥砂浆填充，并采用橡胶密封圈或止水条密封，连接构造可参照图A.0.2。1I-钢筋混凝土检查井井壁；2-管道；3-橡胶密封圈或止水条；4-管基；5-渐变过渡区回填砾石或级配沙土（压实度不小于0.95）；6-原状土；7-防水砂浆图A.0.2A型管道与钢筋混凝土检查井连接构造示意图（一）A.0.3A型管道与钢筋混凝土检查井连接，检查井预留孔洞处设置承插连接短管，采用水泥砂浆填充空隙，管道与承插连接短管间采用双橡胶密封圈密封，连接构造可参照图A.0.3。1-检查井井壁；2-承插连接短管；3-管道；4-橡胶密封圈；5-管基：6-渐变过渡区回填砾石或级配沙土（压实度不小于0.95）；7-原状土；8-防水砂浆图A.0.3A型管道与钢筋混凝土检查井连接构造示意图（二）A.0.4B型管道与塑料检查井连接，管材插口在靠近波峰处锯掉，在管道前端套上橡胶密封圈，采用双橡胶密封圈密封，连接构造可参照图A.0.4。I-塑料检查井；2-橡胶密封圈；3-管道：4-管基；5-渐变过渡区回填砾石或级配沙土（压实度不小于0.95）：6-原状土；7-检查井底板：8-混凝土衬底图A.0.4B型管道与塑料检查井连接构造示意图A.0.5B型管道与钢筋混凝土检查井连接，检查井预留孔直径不应小于管外径+100mm,检查井孔环周表面凿毛处理；管材插口在靠近波峰处锯掉，管材外壁前端套上橡胶密封圈或止水条，管道插入检查井预留孔洞，管道与检查井壁间空隙采用防水砂浆填充，固化24h。在检查井壁与防水砂浆内外连接处，均匀涂上层堵漏剂，连接结构可参照图A.0.5。I-钢筋混凝土检查井井壁：2-防水砂浆；3-橡胶密封圈或止水条；4-管道；5-管基：6-渐变过渡区回填砾石或级配沙土（压实度不小于0.95）；7-原状土图A.0.5B型管道与钢筋混凝土及破砌检查井连接构造示意图A. 0.6B型管道与带预埋承插口的钢筋混凝土及豉砌检查井连接，在预制混凝土及砖砌检查井预埋一个带有钢骨架预制密封圈的承口管件，承口管件与检查井井壁的结合处设置双面防漏弹性密封圈。检查井内侧的承口管件端部粘接上端盖进行限位。插口波纹管直接插入承口管件，连接结构可参照图A.0.6。1I-混凝土或砖砌检查井井壁；2-钢骨架预制密封圈：3-承口管件；4-管道；5-防漏弹性密封圈；6-端盖;7-管基；8渐变过渡区回填砾石或级配沙土（压实度不小于0.95）：9-原状土图.0.6B型管道与带预埋承插口的钢筋混凝土及砖砌检查井连接构造示意图附录B闭水试验B. 0.1A型管道与塑料检查并闭水试验可参照图BQ1.oA型管道与塑料检查井连接后，采用有橡胶密封圈的短管插入塑料检查井的承口，并用气囊封堵短管的端口C管道与钢筋混凝土检查井闭水试验可参考与塑料检查井方式进行。I-管道；2-井筒；3-塑料检查井；4-椽胶密封圈；5-短管；6-气囊图B.O.1A型管道闭水试验示意图B.0.2B型管道与塑料检查并闭水试验可参照图B.0.2。B型管道与塑料检查并连接后，带承口的一端采用有插口的短管插入，带插口的一端采用有承口的短管连接，塑料膜缠绕封住短管的另一端，分别用气囊封堵承口及插口短管的端口。管道与钢筋混凝土检查井闭水试验可参考与塑料检查井方式进行。I-管道；2-井筒；3-塑料检查井；4-橡胶密封圈；5-插口短管；6-气囊；7-承口短管图B.0.2型管道闭水试验示意B.0.3闭水试验记录表见表B。表B闭水试验记录表工程名称试验日期年月日管段位置管材种类接口类型管道内径d1(mm)试验段长度1.(m)试验段上游设计水头Gn)试验水头(In)允许渗水量4m3/(24hkm)渗水量测定记录次数观测起始时间T,观测结束时间T2恒压时间T(min)恒压时间内的补水量W(1.)实测渗水量<?【，/(minm)123折合平均实际渗水量V7(24h.km);外观记录评语施工单位：试验负责人：监理单位：设计单位：建设单位：记录员：
