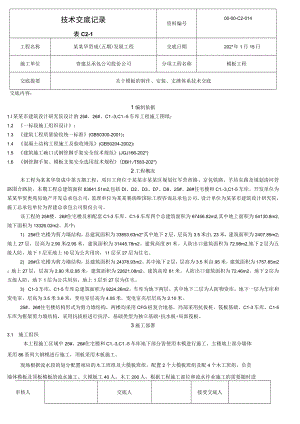

技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成(五期)发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：1编制依据1.I某某市建筑设计研究院设计的25#、26#、C1.-3,C1.-5车库工程施工图纸；1.2 一标段施工组织设计；1.3 建筑工程质量验收统一标准(GB50300-2001)；1.4 混凝土结构工程施工及验收规范(GB50204-2002)：1.5 建筑施工碗口式钢管脚手架安全技术规范(JGJ166-202*)1.6 钢管脚手架、模板支架安全选用技术规程(DBI1.T583-202*)2工程概况本工程为某某华贸成中第五期工程，项目工程位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。本期工程总建筑面积83841.51m2,包括DI、D2、D3、D7、D8、25#、26#住宅楼和C1.-3,C1-5车库。开发单位为某某华贸奥苑房地产开发总承包公司，监理单位为某某赛瑞斯国际工程咨询总承包公司，设计单位为某某市建筑设计研究院，施工总承包单位为青建总承包公司股份公司。该工程的25#楼、26#住宅楼及相配套C1-3车库、C1-5车库四个总建筑面积为67456.82m2,其中地上面积为54130.8m2,地下面积为13326.02m2。其中：1) 25#住宅楼为剪力墙结构，总建筑面积为33853.63m2°其中地下2层，层高为3.5米由.23米，建筑面积为2407.85m2;地上27层，层高为2.90米/2.95米，建筑面积为31445.78m2。建筑高度81米。人防出口建筑面积为72.98m2.地下2层为五级人防，地下1层至地上10层为公共用房，11层至27层为住宅。2) 26#住宅楼为剪力墙结构，总建筑面积为24378.93m2。其中地下2层，层高为3.5米由.95米，建筑面积为1757.85m2；地上27层，层高为2.90米/2.95米，建筑面积为22621.08m2。建筑高度81米。人防出口建筑面积为72.46m2。地下2层为五级人防，地下1层为公共用房，地上1层至27层为住宅。3) C1-3车库，C1-5车库总建筑面积为9224.26m2。车库为地下两层，其中地下二层为人防物资库，地下一层为车库和变电室，层高为3.5米3.6米，变电室层高为4.05米，变电室夹层层高为2.10米。25#、26#住宅楼结构形式为剪力墙结构，两楼均采用CFG桩复合地基，局部采用抗拔桩，筏板基础。C1-3车库，C1-5车库为框架剪力墙结构，采用抗拔桩进行抗浮，基础类型为独立基础+抗水板+局部筏板。3施工部署3.1 施工组织本工程施工区域中25#、26#住宅楼和C1.-3,C1.-5车库地下部分皆使用木模进行施工。主楼地上部分墙体采用86系列大钢模进行施工，顶板采用木板施工。现场根据流水段的划分配置相应的木工班组及大模板班组，配置2个大模板班组及配4个木工班组，负责墙体模板及顶板模板的流水施工。大模板工40人，木工200人，根据工程施工部位和流水作业施工的需要随时进审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：行调配人员以保证工期要求。大钢模制作方案确定后，安排奥鑫及奥宇模板厂家进行大钢模加工制作，并提供大模板加工制作方案（含计算书），计划模板制作周期为7天。3.2 组织协调模板工程在木工工长的指挥下，服从项目部的各项指令，木工工长负责协调木工与其他及工种内的各项事务。木工进场后在垫层底板钢筋施工阶段全力以赴准备并制作地下部分的墙、柱模板。模板安装阶段重点负责模板的安装工作，搭建大模板堆放区以保证后期工作的顺利进行。3.3 工程难点3.3.1 本工程争创某某市结构长成杯，质量必须保证墙、柱、梁、板碎实体的观感质量。因此，在节点的细部做法及模板的制作安装上必须做到精、细、准。332本工程中条形基础与抗水板，独立基础与抗水板施工时支设难度大，加固较难，碎成型亦难；另外，主楼地下一层及车库配电室模板支设高度较高（25#楼6.2m,26#楼6.92m,车库1#配电室6.85m,车库2#配电室7.05m）,支设体系的稳定性是关键问题。4施工准备4.1 技术准备4.1.1 技术人员熟悉施工图纸，对本工程的特点、难点部位引起足够重视，并针对本工程实际情况确定施工方法。4.1.2 根据图纸内容组织模板翻样工作。按照构件尺寸、流水段的划分进行模板翻样。根据施工图纸进行大钢模板加工的技术交底工作，并要求奥鑫模板厂家进行大钢模板图纸设置，审批后进行模板加工。4.1.3 组织工人进行施工前技术交底和操作培训学习。4.1.4 制定出详细的施工进度计划，从质量、成本、进度三方面进行控制，确保工程顺利进行。4.1.5 编制施工预算，提出设备材料明细，按施工进度的要求编制设备、材料分批供应计划。4.2 机具准备4.2.1 配备施工资源的原则是：满足工程施工需要，提高工效，并适当注意经济节约。422垂直运输：本工程模板施工阶段26#楼及相对应的车库部分采用1台塔吊进行垂直运输；25#楼及相对应的车库部分采用2台塔吊进行垂直运输。423劳务队伍负责采购的小型施工机械需项目部安全员检查、验收合格后方可投入使用。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202东年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：424模板工程主要使用机具：序号名称规格数量备注1圆盘锯1.5KW4台2电刨1.5KW4台3手提电锯1.1KW20台4电钻1.1KW16台5电焊机BX3-1206台4.3材料准备材料名称部位或用途规格数量备注竹胶板墙、柱、顶板1220*2440*1230000M2根据现场进度分批进场木方主、次龙骨1OOmm*1OOmm50m*IOOmm2000mi碗扣架支撑0.9m、1.2m、1.5m等2000t钢管斜撑定位、梁模支撑48SOOt扣件斜撑定位、梁模支撑十字、转扣30000个U托斜撑定位40长50060040000个山形卡墙、梁26型80000个对拉螺栓墙、梁1.450000根止水螺栓地下墙、梁1.4根大钢模剪力墙86系列4000m24.4现场布置4.4.1 模板等周转材料需要按要求码放在项目指定的场地范围内，需要码放整齐。4.4.2 码放位置见施工组织设计现场平面布置图。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：5主要施工方法及措施5.1 流水段划分25#楼地下结构分为3个流水段组织施工，即1-19轴、19-34轴、35-53轴，并配置2段墙体模板和2层顶板木模板；地上结构分为6个单元组织流水施工，并从两端向中间方向组织各班组施工，但混凝土浇筑时按照3段施工，即1-18轴（1段+2段）、18-34轴（3段+4段）、35-51轴（5段+6段）。配备2个单元的大钢模，2个单元的角模以及3层顶板模板。按以下施工段数组织流水施工，示意图如下：26#楼地下结构分为2个流水段组织施工，即1-11轴、11-23轴，并配置2段墙体模板和2层顶板模板；地上结构分为4个单元组织流水施工，即：1-7轴、7-11轴、11-17轴、17-23轴，配备1段大钢模，1个单元的角模以及3层顶板木模板。按以下施工段数组织流水施工，示意图如下：技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：5.2 模板及支撑的配置基础底板，条基，集水坑模板采用12mm厚覆膜多层板进行现场加工，地下室墙体采用12mm厚厚覆膜多层板加50*100木方背楞，采用中48钢管做横肋，并用48钢管支撑体系。楼板模板采用12mm厚覆膜多层板，主龙骨采用100*100方木，次龙骨采用50*100方木；碗扣架加U托支撑体系。地上结构剪力墙采用86型大钢模板，自带可调节支脚。5.3 脱模剂顶板模板施工时为避免污染钢筋，不采用脱模剂。墙体模板采用脱模剂。脱模剂的涂刷必须按以下要求施工：脱模叩不得污染钢筋、混凝干接茬。审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：（2）模板在堆放场地上表面清理干净，经项目部质检员验收合格后方可进行涂刷脱模剂。（3）模板涂刷脱模剂时，模板下口应铺垫塑料薄膜，以免污染现场，施工完毕之后现场及时清理并将塑料薄膜洗净备用。（4）模板板面涂刷脱模剂时应采用滚筒，按竖直方向涂刷，方向一致，涂刷均匀，并一刷压半刷，不漏刷、不流淌。5.4模板设计5.4.1 基础底板模板设计：（I）垫层、防水保护层:基础底板垫层、防水保护层模板施工较为简单，每次浇筑混凝土前，根据浇筑的部位、面积，在浇筑的边缘采用50X100方木隔档，防水保护层施工时，注意保护防水，严禁在防水上部做锚固固定方木。（2）底板侧模:基础底板外侧采用24Omm厚页岩砖砌筑。导墙高度为根据筏板厚度。要求在浇筑底板混凝土前，将导墙处用钢管及方管进行加固，以保证导墙的强度，不至于混凝土浇筑时产生较大变形。基础外墙处导墙模板加工定型模板，面板采用12mm厚竹胶板，50x100方木作为加固龙骨，U型托加中48钢管斜撑在地锚上。有其水平施工缝留置在基础面往上300mm处，施工缝处设置3mm厚20Omm宽止水钢板。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：车库条形基础导墙20«1.：3WK5跚墟Q 蜘 JDInSMft>SBMim熄ffl帕 3-S*oot恤娟觥硼瞌蹲航艇物麴，制制林诲丽I-WKWW如区恼翁找枷耨IU3一屈25成网A催 OQ即区M瓶上掇-O1.。9洋*W-db5tQO %w¾w n,车库底板基础导墙审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：主楼底板基础导墙自然地坪木板止水螺比止水钢板制管架基底标可排水卤=S条基导墙吊模支设（1）审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底集水坑部位采用12mm厚竹胶板和方木加工定型模板，背楞横肋、竖肋均采用50*100方木，钢管上下各用审核人交底人接受交底人技术交底记录资料编号00-00-C2-014表C2-1工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：542剪力墙模板设计：主楼部分地下剪力墙结构尺寸一般为180mm,200mm,220m,24Omm,300mm,350mm,400mm；地下车库剪力墙结构尺寸一般为25Omm,300mm,350mm»45Ommo本工程的地下部分外墙皆为木模，墙体模板采用1.22水2.44m,12mm厚覆膜多层板，50*10Omm方木作竖楞（方木均经压刨找平）间距200,48*3.5mm架子管作横楞，第一排横楞距离墙体底部20Omm设置，以上至墙体高度1/3处间距450mm,墙体高度1/3以上按照500mm进行设置，沿墙体长度方向按照50Omm的间距设置1.4mm的对拉螺栓（地下室外墙采用止水螺栓，止水螺杆上的止水片规格为80*80*3mm的钢板）与3型扣件配套使用。沿墙体长度方向每隔2000mm设置竖向钢管箍做加强肋。另外，在墙体高度的上、中、下部各加一排钢管斜撑，间距600mm,上下排交错布置，斜撑将力传至预埋在底板25锚筋上。地上皆为86系列大钢模，具体设计方案见厂家提供的设计图纸。产,鲤空地，/舞Q、舞整.斜撵®200呼/ / 41.mi20O嚅地下室Z吉构内墙支撵体系图.审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成(五期)发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：主楼部分梁的尺寸一般为180义50Omm,100×500mm,350×500mm,120×380mm,200×480mm,200×3(X)mm,300×600mm,300×500mm,300×600mm,200×500mm,200×400mm,650×650mm,600X1.050mm,650×1250mm,750×850mm,900×850mm,750×500mm,350×600mm,900×1050mm,800×1050mmo梁的支撑体系为碗扣式满堂红脚手架，立杆纵距900mm,横向间距为300mm,立杆步距900mm。梁的底模与侧模均采用12mm厚覆膜多层板，主龙骨采用IOO*IOOmm4OOm单面刨光方木，次龙骨选用50*10Omm20Omm双面刨光方木。梁侧模、梁底模按图纸尺寸进行现场加工组合拼装，然后加横楞并利用支撑体系将梁两侧夹紧，若梁高高于800mm时在梁h/2处加MI4穿墙螺栓600,梁节点详见下图：技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板1：程交底提要关于模板的制作、安装、支撑体系技术交底审核人交底人接受交底人交底内容：梁行点佟I梁底碗扣架立杆下部垫一根300mm长的5（）x1.00mm方木，以减轻碗扣架对楼板混凝土的损伤。梁底丝杆伸出长度不得超过200mm,模板支架顶部支撑点与支架顶层横杆的距离不大于400mm。模板支架搭设时梁下横向水平杆件深入梁两侧板的模板支架内不少于两根立杆，并与立杆扣接。对于梁跨度大于4m且小于9m时，施工按跨度的1.5进行起拱：梁跨度大于等于9m时，施工按跨度的2%。起拱。起拱从支模开始时进行（通过U托调整底模各部位标高），起拱时随着周边楼板进行设置，而后将侧模和底模连成整体。距梁端50Omm处，在梁模上留设清扫口，待杂物清理干净后将其堵严。5.4 .5顶板模板设计主楼顶板厚度一，般为120mm,140mm,160mm,180mm,200mm,300mm；车库工程顶板厚度般为30Omm,350mm,400mm0顶板采用12mm厚覆膜多层板，支撑体系为碗口架。当板厚不大于18Omm时，立杆纵横向间距为1200mm,立杆步距为120Omm;当板厚大于180mm且不大于600mm时，立杆纵横向间距为900mm,立杆步距为9OOmmo立杆距离墙、柱的起步为150mm,楼板立杆与梁侧模主楞立杆的间距应控制在300mm左右。主龙骨用100×100mm方木，间距同立杆间距；次龙骨用50×100mm方木，间距为20Omm,顶板模板拼缝处采用50×100mm方木°后拆部分模板（后浇带部位）支撑采用碗口架独立支撑系统，严禁采用架子体系拆除完再回顶的方式进行支设。快拆部分模板支撑体系亦采用满堂红碗扣架，立杆纵横间距和横杆步距同同层支撑体系，但其支撑立杆必须与相邻立杆用横杆相连接。架体最上排碗扣必须用水平杆连接牢固。最高一步乙横杆与模板支撑点之I?的距离不得大于500Tm；立杆顶部加设U型可调顶吃（或底部加设可审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202漆年1月15日施工单位青建总承包公司股份公司分项工程名称模板1：程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：调U型底托），可调U型顶托丝杆至最上层横杆的自由伸出长度不大于200mm。所有上下层立杆应对准，立杆下皆垫脚手架板或50×100mm方木，长度300mm以上。因地下室墙体支撑搭设体系较高，为保证满堂模板支架的整体稳定性，当采用钢管扣件支架体系时，模板支架四边与中间每隔4-6排立杆设置一道竖向剪刀撑，由底到顶连续设置；高度大于4m的模板支架，其两端与中间每隔4-6排立杆从顶层开始向下每隔2-4设置水平剪刀撑。碗扣式模板支架高度超过4m是，在四周拐角处设置专用斜杆或四面设置八字斜杆，并且每两排设置一组通高专用斜杆。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：碗口式模板支架高度在412m时，按不少于V3的在外立面四周框格设置斜杆。模板支架架体立杆接头位置必须相互错开，同一断面上有接头的立杆数量不超过立杆总数的50%O板模板支模示意图审核人交底人接受交底人顶板与墙体模板相交处支模示意图悬臂梁、板按悬臂长度的35起拱。板短向跨度大于等于4m时，施工按短跨度的1.5%。进行起拱。起拱从支模开始时进行（通过U托调整底模各部位标高），而后将侧模和底模连成整体。5.5 .6柱的模板设计本工程车库中设置了框架柱，柱子的尺寸一般为600×600mm,600×800mm,600x700mm。柱模板采用12mm厚覆膜多层板制作整体模板，竖楞采用50*100方木，方木均经压刨找平，每200mm一道。柱箍采用648*3.5mm钢管，柱高2米以下范围内柱箍间距W400m,柱高2米以上范围内柱箍间距W600mm,底部第一道柱箍距结构250mm,柱外侧双向对加中14mm对拉螺栓。其板块与板块竖向接缝处理做成企口拼接，然后加柱箍、支撑体系将柱固定。支撑采用48*3.5mm钢管钢性支撑。详见下图：审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：柱箍J;a钢管/方木50*100EZMhi1.Jymm-竹胶板!多少,1.48x3.5mm钢管箍，柱高2m以下间距400nm以上间距60Onim柱模板支设节点图5.4.7楼梯模板设计地下部分楼梯休息平台及踏步底板采用12mm厚木胶合板，主龙骨采用100*10Omm方木，间距不大于40Omm：次龙骨50*10Omm,间距不大于25Omm；踏步采用反三角木板制成。采用扣件式钢管脚手架支撑系统,支撑系统参数按照板支撑参数执行，但架体底部离结构面300mm须设扫地杆。另外，楼梯搭设支撑系统时考虑工人上下楼梯及管理人员验收时的方便。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202漆年1月15日施工单位青建总承包公司股份公司分项工程名称模板1：程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：（1）楼梯底模、踏步和侧模均采用竹胶板，支设时逐块组装。楼梯踏步板采用木质定型模板，施工进周转使用。（2）楼梯模板施工前根据实际层高放样，先支设平台模板，再支设楼梯底模，然后支设楼梯侧模，侧模应先地上结构楼梯采用大钢模板厂家提供的定型钢模板，制作时主要考虑踏步面层作法和休息平台的面层作法。5.4.8其它模板体系1门窗洞口模板本工程门窗洞口模板采用80mm厚柏松板外钉IOmm厚多层板+3mmPVC塑料板，四角处采用可拆式角铁连接，为加强刚度，里侧斜撑选用50x10Omm方木，水平撑选用IoOX1.OOmm的方木。详见下图所示:审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：2双墙处模板支设方法主楼部分双墙施工时由于其空隙较大，采用钢模板进行独立施工的方式，碎浇筑完成后填塞聚苯板。双墙处的穿墙螺栓采用一头紧固的螺母，具体加工方案由大模板厂家提供。3顶板、梁施工缝模板墙施工缝模板采用快易收口网（永久性混凝土模板）加定型钢筋支架体系。梁及楼板施工缝采用多层板按照钢筋间距和直径做成刻槽挡模，加木条垫板，施工完后及时取出。见下图示：审核人交底人接受交底人技术交底记录资料编号00-00-C2-014表C2-1工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底4待浇板与外墙侧帮的处理方式如下图:多层板拼装。20钢筋支撑交底内容：5待浇板与外墙内侧相交处的节点图:审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：梁、板后浇带设置单独职称体系，采用双柱支模，并与临近楼板支撑进行可靠连接，保证其牢固性和稳定性。梁、顶板模板拆除时，保留后浇带两侧模板不拆除，严禁采用先拆模后支顶的方法，以免出现结构变形。J20CIN扣架支撑顶板后浇带处支模大样审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成(五期)发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：5.5 模板加工5.5.1 模板加工要求柱、梁的模板加工必须满足截面尺寸，两对角线误差小于1mm,尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为龙骨使用。5.5.2 模板加工管理模板加工完毕后，必须经过项目经理部技术人员、质检人员验收合格后方可使用。对于周转使用的竹胶板，如果有飞边、破损模板必须切掉破损部分，然后刷封边漆加以利用。5.6 模板的安装5.6.1 模板安装的一般要求(1)模板施工中施工使用的钢材、胶合板、木材均应符合规范要求。(2)模板及其支架必须保证构件各部分的形状和相互位置的准确。(3)模板安装、支撑加固施工完成之后应确保具有足够的承载能力、刚度和稳定性，能够可靠的承受混凝土的自重或侧压力以及施工荷载,(4)构造简单、装拆方便，不得影响后续工种的施工作业。(5)严禁脱模剂污染钢筋和混凝土接茬处。(6)模板必须定期维修、保养。5.6.2 模板安装(I)底板模板施工1)施工流程：底板弹线3防水保护墙(底板侧模)施工3集水基坑部位钢筋绑扎今集水基坑部位模板安装好模板校核、验收2)在底板防水保护层上弹出底板边线和墙线、门洞线。3)底板混凝土浇筑之前防水保护墙上的防水保护层按线施工完毕，作为底板侧模。4)底板侧模施工位置必须准确，以免造成外墙混凝土截面错台。(2)墙体模板施工1）施工流程：检查墙体控制线玲焊定位筋9安装门窗洞口模板3墙面模板组装好安装对拉螺栓3安装水平背楞1安装斜撑）检查验收3浇筑混凝土（养护）3拆模2）安装门窗洞口模板：钢筋绑扎到位后及时安装门窗洞口模板，并用钢筋顶模撑加固到位，同钢筋工程一同验收，以缩短模板安装时间。3）大墙面模板安装之前应先将角模调整方正。安装地下室外墙模板时，先安装外侧墙面模板，接着安装内侧模板，但内侧模板先不固定待按照模板孔间距、尺寸在模板上开孔后，将内侧模板移开安装止水螺栓，再安装内侧模板。安装地下室内墙及地上墙体时，不需移开另一侧模板，两侧模板安装定位后可直接安装对拉螺栓。审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202漆年1月15日施工单位青建总承包公司股份公司分项工程名称模板1：程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：4）安装水平背楞：50*100mm方木作竖楞（方木均经压刨找平）间距200,48*3.5mm架子管作横楞间距墙高S以下450mm,墙高用以上500mm,采用1.4mm对拉螺栓（地下室外墙采用止水螺栓）与3型扣件配套使用。5）安装支撑：支撑设置3道，在其上、中、下部各加一排钢管斜撑，间距600,上下排交错布置，斜撑将力传至预埋在底板25锚筋上。门窗洞口部位为避免漏浆现象，在该部位额外设置四根斜撑，撑在门窗洞模板四周边沿位置。（3）梁模板施工D工艺流程：梁底模和梁侧模加工测量放线、确定立杆的位置3梁底（板底）立杆、横杆安装÷梁底横向方木铺设÷梁底沿梁方向方木铺设3梁底模板安装3框架梁钢筋帮扎3梁侧模板安装、固定÷顶板板底模板安装2）测量放线，确定立杆位置：3）搭设多功能碗口架支撑体系，碗扣式满堂红脚手架，立杆纵距900mm,梁底立杆横向间距为300mm,立杆步距900mmo4）安装U托，并粗略调整高度。5）梁碗扣支撑体系施工完成后，垂直结构梁的方向铺设2根50x100方木，方木的铺设过程中要求进行拉线抄平。对于梁跨度大于4m且小于9m时，施工按跨度的1.5%。进行起拱；梁跨度大于等于9m时，施工按跨度的2起拱；悬臂梁按悬臂长度的3.5%。起拱。6）梁底模板安装，需进行拉线调平、就位。7）绑扎梁钢筋，在此过程中，注意保护梁底模板8）安装梁侧模：模板初步就位并临时固定，然后将螺杆按设计要求安装，模板阳角板缝、梁头与墙体接触面均设置海绵条。9）在梁的跨中或支座处留清扫口，在跨中留清扫口的，从梁两端开始向中间清扫模内杂物，在支座留清扫口的，从另一支座开始向该支座清扫。一般长梁在跨中留清扫口，短梁在支座留清扫口。10）清理模内杂物，将清扫口安装、固定。（4）顶板模板安装：1）楼板模板施工之前，测量人员应提供楼板下口标高线、结构标高50线、梁中线、梁截面边线，为便于楼板模板标高控制，同时还在墙体上提供楼板下口标高控制300-400mm控制线。2）以面板上口标高线作为铺设楼面模板的依据，控制顶板模板的标高。如有部分混凝土超过顶板板底标高过多时，用云石机将高出的墙体混凝土弹线切开，再用扁砧子剔掉，剔凿时注意不要破坏以成型的墙面混凝土。3）为进一步保证模板的平整，模板支模前先在四周暗柱主筋上按照本层墙体建筑50线拉线调整顶板模板的方木、龙骨及板面。悬臂梁、板按悬臂长度的3.5%。起拱。板短向跨度大于等于4m时，施工按短跨度的1.5%。进行起拱（只是中间部分起拱，四周不起）。龙骨调整完毕后铺设竹胶板，竹胶板铺好后通过工序联检再进行下道钢筋绑扎审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202*年1月15日施工单位青建总承包公司股份公司分项工程名称模板1：程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：工作。起拱的方法是碗扣架、主龙骨调平，主次龙骨之间用小木片垫高，保证顶板达到起拱的坡度。4）立碗扣架立杆，当板厚不大于18Omm时，立杆纵横向间距为1.2m,立杆步距为120Omm；当板厚大于18Omm且不大于60Omm时，立杆纵横向间距为900mm,立杆步即为900mm。立杆距离墙、柱的起步为150mm,楼板立杆与梁侧模主楞立杆的间距应控制在300mm左右。5）铺设主龙骨：主龙骨用IOOXIOomm方木，间距同立杆间距；顶板模板拼缝处采用50x10Omm方木，要求主龙骨距U托中间，不得偏心受力，且保证主龙骨在垂直其铺设方向不得有可移动现象。6）次龙骨铺设。次龙骨间距不大于200mm,靠墙边边龙骨必须与墙面紧贴并在方木上粘贴海绵条，边龙骨应在使用之前两面刨光。7）面板：面板采用12mm厚的竹胶板，板缝之间应在铺贴前粘贴海绵条，不得后寒，要求硬碰硬。要求海绵条粘贴顺直且与上口平齐，防止漏浆。顶板上禁止使用胶带。（5）柱子模板安装：柱模板采用12mm厚覆膜多层板制作整体模板，竖楞采用50*100方木，方木均经压刨找平，每20Omm一道。柱箍采用648*3.5mm钢管，柱高2米以下范围内柱箍间距W400m,柱高2米以上范围内柱箍间距W600m,底部第一道柱箍距结构250mm,柱外侧双向对加14mm对拉螺栓。模板安装在配模时应留出清扫口，以利于清除模板内垃圾。（6）楼梯模板安装（木模）：1）楼梯采用后浇施工，支模前楼梯支座部位于剪力墙接触部位必须凿毛处理。2）楼梯支模时采用12m厚多层板加48钢管架支撑，楼梯支模前根据实际层高放样，使踏步高度均匀一致，先支楼梯梁及平台模板，再支楼梯底模板，最后支楼梯外帮侧模，并进行模板加固处理。3）支模时考虑装修厚度的要求，使上下跑之间梯级线在装修后对齐。5.7 模板的拆除5.7.1 墙体模板拆除1）在常温下，墙体、柱子模板拆除要根据现场同条件养护试块的强度确定，当试块完全凝固并且已经达到一定强度时由试验员通知，施工人员方可进行模板的拆除工作，墙体、柱子混凝土强度必须达到1.2Mpa后方可拆除模板。2）墙体模板穿墙螺杆采用巾14螺杆，墙体混凝土浇筑完成后，混凝土基本完成终凝可根据模板上口混凝土强度情况和观感情况，如完成凝固过程，且有一定的强度，可先松动穿墙螺杆。每隔2小时安排专人松动螺杆，一般的，松动2-3次即可保证螺杆的拆卸。螺杆拆卸之后应专门堆放并清理表面污物，随后用机油保养下次备用。3）模板拆除顺序与安装模板顺序相反，先大模板后角模,首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。4）大模板拆除的顺序：先拆除卡子，然后松开穿墙螺杆，轻轻敲打螺杆梢头使螺杆退出，松掉斜支撑,再将墙面审核人交底人接受交底人技术交底记录表C2-1资料编号(X)-(X)-C2-014工程名称某某华贸成（五期）发展工程交底日期202东年1月15日施工单位青建总承包公司股份公司分项工程名称模板工程交底提要关于模板的制作、安装、支撑体系技术交底交底内容：模板拆除。5）门窗洞口模板在墙体模板拆除结束后拆除，严禁直接用撬棍从混凝土与模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被破坏。6）角模的拆除：角模的两侧都是混凝土墙面，吸附力较大，当角模被混凝
