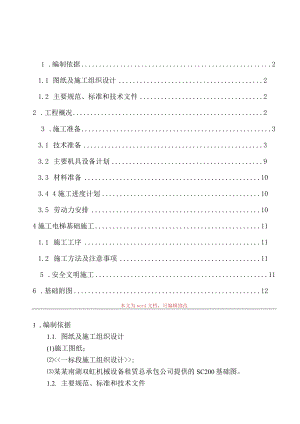

1 .编制依据21.1 图纸及施工组织设计21.2 主要规范、标准和技术文件22 .工程概况23 .施工准备33.1 技术准备33.2 主要机具设备计划93.3 材料准备103.4 4施工进度计划103.5 劳动力安排104施工电梯基础施工111.1 施工工序111.2 施工方法及注意事项115 .安全文明施工116 .基础附图12本文为word文档，可编辑修改1 ,编制依据1.1. 图纸及施工组织设计(1)施工图纸；<<一标段施工组织设计>>某某南湖双虹机械设备租赁总承包公司提供的SC200基础图。1.2. 主要规范、标准和技术文件序号%称编号1建筑结构荷载规范GB50009-202*2混凝土结构设计规范GB50010-202*3建筑施工安全检查标准JGJ59-202*4建筑施工高处作业安全技术规范JGJ80-915建筑机械使用安全技术规程JGJ33-20016某某市建筑工程施工安全操作规程DBJO1-62-20027SC系列施工升降机使用手册厂家提供2.工程概况本工程为某某华贸成中第五期工程，项目工程位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。本期工程总建筑面积83841.51m2,包括DI、D2、D3、D7、D8、25#、26#住宅楼和C1.-3,C1-5车库。开发单位为某某华贸奥苑房地产开发总承包公司，监理单位为某某赛瑞斯国际工程咨询总承包公司，设计单位为某某市建筑设计研究院，施工总承包单位为青建总承包公司股份公司。该工程的25#楼、26#住宅楼及相配套C1.3车库、C1.5车库四个总建筑面积为67456.82m2,其中地上面积为54130.8m2,地下面积为13326.02m2O其中：1) 25#住宅楼为剪力墙结构，总建筑面积为33853.63m20地下2层，地上27层，建筑高度81米。务实、求精、团结、开拓2) 26#住宅楼为剪力墙结构，总建筑面积为24378.93m2。地下2层，地上27层，建筑高度81米。3) C1-3车库，C1-5车库总建筑面积为9224.26m2。车库为地下两层，其中地下二层为人防物资库，地下一层为车库和变电室，层高为3.5米/3.6米，变电室层高为4.05米，变电室夹层层高为2.10米。3.施工准备3.1. 技术准备3.1.1.熟悉图纸，了解建筑物的平面尺寸、立面形状和施工现场状况,结合安全文明施工和施工现场标准化管理确定施工电梯位置。根据施工电梯厂家提供的技术参数编制详细的电梯基础施工措施。3.12技术部对基础施工重点部位对现场工长、质检员、安全员等进行书面交底，工程部在接到技术部的交底后，应对现场作业工人作好详细的书面和口头技术交底。3.13电梯基础施工时，必须有电梯厂家现场技术负责人组织其专业人员配合施工。3.1.4.根据基础设计和其他处理措施，计算出所需要的钢筋、混凝土、模板等材料的用量，以便安排机械设备和组织材料、劳动力进场。3.15施工电梯选型及布置施工电梯选型根据施工实际情况和施工组织安排，选择SC200双笼升降机，该机型技术参数由租赁单位提供。表3.1-1SC200双笼升降机技术参数一览表主要技术参数单位参数值额定载重Ks2000额定安装载重Kg2000吊杆额定载重Kg300/600吊笼尺寸M3.0X1.3最大架设高度M450提升速度M/min33额定功率Kw3×11额定电压V380/440额定频率Hz50/60额定电流A3×23.2供电熔断器电流A96防护等级/TP55施工电梯平面布置根据工程需要，拟定2部施工电梯，25#楼施工电梯位置在19-21轴/E轴南侧（1#施工电梯），26#楼施工电梯位置在13-14轴/C轴南侧（2#施工电梯）。1#、2#施工电梯提升高度95m以完成垂直运送施工物料的任务，满足整个工程平面和高度要求。25#楼室外电梯位置图26#楼室外电梯位置图图3.1-1施工电梯布置平面图施工电梯基础定位施工电梯定位依据施工现场实际情况和方便后续施工而定，并经与工程部以及劳务队和施工电梯租赁单位共同协商。施工电梯租赁单位指定基础内不必预留埋件孔洞，后续由租赁单位进行定位钻孔打膨胀螺栓以固定基础节。1#室外电梯IOOO5003.1.6.施工电梯基础设计及计算书(1)施工电梯基础设计1#、2#施工电梯基础5.6m×4.2m×0.45mo本工程根据施工电梯租赁单位的提供的基础图，将基础配筋适当加大，采用双层双向C12钢筋15Omm,内设拉钩8(g)450mm,梅花型设置。钢筋马镜采用C8工字型1.m布置。混凝土强度等级为C3O,要求基础表面平整度标准±10mn基础下另设6m×5m×0.3m要求基础下回填土采用2：8灰土夯实回填，压实系数不应低于0.94,并按肥槽回填土施工方案相关技术标准执行，承受压力不小于0.15MPao2个电梯基础上表面比现场临时道路面高100mm,以防止基础周围存水造成基础下沉。根据施工电梯租赁单位的意见，施工电梯吊笼在安装时，吊笼内侧离结构边IOomm左右。计算书A基础受力计算1）基础受压计算基础为轴心受压，计算简图如下:Pn基础压力设计值设为P,最高升降机架设高度约为95m,根据施工升降机使用手册-基础04-01页提供的计算公式，则：P=（吊笼重+外笼重+导轨架总重+对重重量+额定载荷重）×2.1×9.8X10-3吊笼重：2X200Okg外笼重：980kg轨道架总重（共64节，每节重150kg）：64×150kg=9600kg对重重量：2×1200kg额定载荷重：2×2000kgP=（2×2000+980+9600+2×1200+2X2000）×2.1×9.8×10-3=384.43KN计算时按P=385KN计算。对施工电梯基础进行受力分析，基础的破坏模型易为混凝土基础沿45度发生冲切破坏，因此首先应验算基础是否会发生冲切破坏，再验算基础顶面的局部受压承载力，最后验算基础的抗弯承载力。计算公式参照混凝土结构设计规范GB50010-202*第73页、77页受冲切承载力计算和局部受压承载力计算公式进行验算。验算施工电梯与基础交接处的受冲切承载力在局部荷载或集中反力作用下不配置箍筋或弯起钢筋的板其受冲切承载力应符合下歹U计算规定：计算公式：F（0.7hft+0.15pcm）umho其中n取值为1=04+1.2s和r2=O.5+asho4um之间的最小值=0.4+1.2s=0.4+1.2/2=1.02=O.5+as×ho4m=O.5+4O×O.44×4.2=1.452>所以=10F一局部荷载设计值或集中反力设计值；Bh截面高度影响系数，当h800mm时，取Bh=1.0；h混凝土轴心抗拉强度设计值，C30碎ft=1.43N/mm2；OPCm临界截面周长上两个方向碎有效预压应力按长度的加权平均值，其值宜控制在1.0-3.5Nmm2,该基础没有预压应力所以CrPCEO;U1.计算截面的周长，取距离局部荷载作用面积周边h2处板垂直截面最不利的周氏，为4×(0.65+0.4)=4.2米；s局部荷载作用面积为矩形时的长边与短边的比值，s不宜大于4,当s<2时，取值为2.0;a板柱结构中柱型的影响系数，中柱as取值为40ho截面有效高度，取两个配筋方向的截面有效高度平均值；ho=4OOmm基础碎强度等级C30F(0.7×1.0×1.43+0.15×0)×1.0×4200×400=1682KNF>P=385KN说明施工电梯基础抗冲切承载力满足要求，确保在使用过程中不会发生冲切破坏。验算基础顶面的局部受压承载力=Phcbc=/(650×650)=1.15Nmm2<fc=14.3Nmm2说明施工电梯基础局部承载力满足要求。基础板抗弯验算基础底板在地基净反力作用下，在纵横两个方向都将产生弯矩，计算两个方向的弯矩基础受弯点算简图如下：施工电梯基础底部承受的地基反力Pn=(F+G)b×1.其中G为施工升降机基础自重G=5.6×4.2×0.45×25=264.6KN则:p=(485+264.6)5.6×4.2=31.87KNm2a.沿基础长边方向，标准节边截面1-1处的弯矩阴影1面积的形心距1-1剖截面的距离：y,=(bc+2b)h3(bc+b),其中h=(1.-he)/2=(0.65+2×4.2)(5.6-0.65)÷2÷3÷(0.65+4.2)=1.539(m)Mi=p(bc+b)(1.-hc)4×y=31.87×(0.65+4.2)×(5.6-0.65)÷4×1.539=294.38KNm通过弯矩确定基础底部需要配的钢筋面积：As=Mfyho=294.38×1O627O×4OO=2725.74mm2,施工电梯基础板中配筋12Q>150,配筋面积As=(4200/150)×3.14×36=3165mm2>Aso基础板配筋满足抗弯承载力要求。b.沿基础短边方向，标准节边截面2-2处的弯矩阴影2面积的形心距2-2剖截面的距离：Y2=(he+21)h3(hc+1.),其中h=(b-be)/2=(0.65+2×5.6)(4.2-0.65)÷2÷3÷(0.65+5.6)=1.122(m)M2=p(hc+1.)(b-be)4×y2=31.87×(0.65+5.6)×(4.2-0.65)÷4×1.122=198.35KNm通过弯矩确定基础底部需要配的钢筋面积：As=M2fyho=198.35×1O627O×4OO=1836.57mm2,施工电梯基础板中配筋912150,配筋面枳As=(5600/150)×3.14×36=4220mm2>Aso基础板配筋满足抗弯承载力要求。B.地基承载力计算Fk+GkPk=(485+264.6)/(5.6×4.2)=31.87KNm2=0.03187MPafa=0.15MPaA地基承载力满足要求。3.2.主要机具设备计划表3.2-1主要机械设备计划序号机械名称型号单位数量备注塔吊6515台1构配件吊装2塔吊7013台1构配件吊装3混凝土运输车12mj辆1混凝土运输4手推车辆3混凝土倒运5振动棒台2振捣混凝土6蛙式打夯机台2地基同填土夯实3. 3.材料准备表3.3-1主要材料及构配件需用量计划%称规格数量备注钢筋12610kg以现场所用实际量为准，此量仅供参考4>8190kg模板15mm厚覆膜多层板10m2混凝土C3010.58m3C159m33.4. 施工进度计划根据现场主体结构施工进度和场地利用情况，拟安排施工电梯基础施工进度如下：1#和2#施工电梯基础：202*年8月1日开始，202*年8月5日结束。以上进度仅作为参考，合理施工安排以施工现场为准。35劳动力安排表3.5-1劳动力组织计划序号工种数量备注1混凝土工3个2钢筋工2个3木工2个4瓦工2个5力工6个4.施工电梯基础施工4.1 施工工序测量放线一基础回填一垫层施工一绑扎下层钢筋一安放钢筋马镒f绑扎上层钢筋一支设模板一浇筑混凝土-养护。4.2 施工方法及注意事项4.2.1. 根据基础定位图放线，在施工现场确定基础位置，并明确相应标高，控制基础回填土回填标高。1#和2#基础上表面距现场临时路面高出IOOmmo4.22 设置在回填土地基上的基础，此基础范围内的回填土必需严格按照肥槽回填土施工方案、图纸要求及规范进行施工，分层分段夯筑，每层虚铺厚度不超过250mm,虚铺厚度须严格控制。确保回填土夯实后的承载力不小于0.15MPao4.23 钢筋绑扎按设计间距形成网片，按规范要求绑扎牢固，并设置拉钩8(3)450;钢筋马镣按一个方向通长设置，另一个方向间距IOOOmmo受力钢筋端部为直角弯钩，平直长度为12do基础内预埋4X40镀锌扁钢做好防雷接地装置。4.24 基础混凝土必须振捣密实,表面收光，表面平整度控制±IOmm标准。碎浇筑后，养护时间不得少于7天。4.25 当基础强度达到75%后，方可进行膨胀螺栓施工和标准节的安装(由施工电梯租赁单位和厂家完成)。4.26 6.及时做好排水工作，避免雨水浸泡基础或渗入基础下。5.安全文明施工5.1. 1.任何人进入现场区域必须戴好安全帽，不准穿拖鞋，高跟鞋或赤脚。施工电梯安装人员在2米以上作业必须系安全带、穿防滑鞋。属于特种作业的工作工人必须具备特种作业操作证。5.1.2. 混凝土振捣棒电源线要注意检查，防止漏电，施工人员必须穿绝缘鞋，戴绝缘手套。5.1.3. 土输送管前严禁站人防止混凝土喷射伤人。5.1.4. 认真执行安全操作规程，严禁违章指挥，违章作业，违反劳动纪律5.1.5. 由于施工电梯基础施工靠近楼座，因此在施工过程中一定要注意物体坠落。5.1.6. 混凝土罐车撤离现场前，派人用水将下料斗及车身冲洗干净，防止污染门前交通主干道。6.基础附图安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
