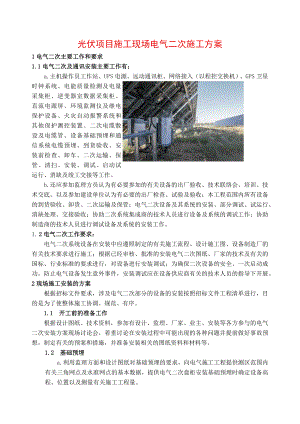

光伏项目施工现场电气二次施工方案1电气二次主要工作和要求1.1电气二次及通讯安装主要工作有：a.主机操作员工作站、UPS电源、远动通讯柜、网络接入（以程控交换机）、GPS卫星时钟系统、电能质量检测及电量采集柜、逆变器室数据采集柜、直流电源屏、环境监测仪及继电保护设备、火灾自动报警系统和其他保护测控装置、二次电缆敷设及电缆管、设备基础预埋和通信系统电缆预埋、到货验收、安装前检查、卸车、二次运输、保管、清扫、安装、调试、启动试运行、消缺及竣工交接等工作。b.还应参加监理方员认为有必要参加的有关设备的出厂验收、技术联络会、培训、技术交底。以及参加建设单位认为有必要的出厂检查、试验及验收；本工程范围内所有设备的到货验收、卸货、二次运输及保管；电气二次设备及其系统的安装、部分调试、试运行、消缺处理、交接验收；协助二次系统集成商的技术人员进行设备及系统的调试工作；协助制造商的技术人员进行调试设备及系统的安装工作。1. 2电气二次工作要求：电气二次系统设备在安装中应遵照制定的有关施工流程、设计施工图、设备制造厂的有关技术要求进行施工；根据已经审核、批准的安装电气二次图纸、厂家的技术及有关的国标、行业标准的要求进行，对设备进行安装调试；为确保二次设备的安全、一次启动成功，防止电气设备发生意外事件，安装调试应在设备供应商有关的技术人员的指导下开展。2现场施工安装的方案根据招标文件要求，涉及电气二次部分的设备的安装按照招标文件工程清单进行，目的是为了使整体施工协调、规范、有序。1.1 开工前的准备工作根据设计图纸、技术资料，参加有设计、监理、厂家、业主、安装等各方参与的电气二次安装方案现场讨论会，着重讨论在安装过程中可能出现的各种问题并提前做好事故预想，制定有关的预案和措施，并准备安装相关的图纸资料和材料等。1.2 基础预埋a.利用监理方面和设计图纸对基础预埋的要求，向电气施工工程提供测区范围内有关三角网点及水准网点的基本数据，提供电气二次盘柜安装基础预埋时确定设备高程、位置以及测量有关施工工程量。b.根据监理方面及设计图纸要求提供的网点增设自己的控制点，这些增设的控制点必须完全吻合监理工程师提供的网点，并应满足规定的测量精度。1.3 电气二次电缆管安装a.按设计图纸对钢管（电缆埋管）切割下料，管口进行相应的打磨处理，并按要求进行有关的除锈、防腐处理，电缆管明敷时，安装牢固，电缆管间的支撑点不应大于3米，PVC、PE管的直线长度超过30米时，加装伸缩节和接线盒b.电缆管安装应横平竖直，间距一致,排管之间摆放整齐,弯管弯度一致，安装牢固。c.明装线管固定，应采用可拆卸的卡子固定在支架上，严禁点焊在支架及构筑物上，安装支架应使用螺栓固定。d.直埋线管敷设时，线管朝向工作侧应有不小于0.5%的排水坡度。直埋线管宜采用专用接头连接e.管道内壁清洁、无遗留物和堵塞现象。f.电缆预埋管埋设深度为0.7米1.4 设备运输、就位、安装a.电气二次设备在运输过程中将盘柜用软绳绑扎固定牢靠，防止倾倒，盘柜棱角部分利用橡胶板或软物质进行防护，并做好雨雪防护和防尘等措施，室内运输不损伤地面和盘柜。b.清理基础型钢与盘柜接触面间的异物，复查基础型钢的水平度和高程等。c.由监理、施工单位技术部门对待安装电气二次设备进行必要的复查。d.每排首盘定位后，划眼、移开、打眼、套扣，再将首盘固定、找正，其它盘以此为准，依次稳装。当盘柜不适合打眼、套扣的方法稳装时，应采用在基础型钢上焊螺栓做压盖的方式固定。e.二次设备安装就位，采用吊车吊装与人工搬运相配合，安装前应核对基础位置、尺寸，配电屏，端子箱等要根据平面布置图要求进行安装，安装时要注意盘柜外观漆层完好，盘柜内电器元件完好，安装完毕后，垂直度、水平偏差、盘面偏差，盘间接缝偏差应符合规范要求。1.5 电气二次安装施工环境要求现场相关部位的土建已施工完成，杂物已经清理完毕，照明充足，电缆孔洞符合要求。中控室、计算机房环境温度为20±2°C,相对湿度45%65%,设备安装现场的尘埃应尽可能的少，中控室、计算机房尘埃粒度大于0.5U的个数小于3500粒/L,现地控制单元尘埃粒度大于0.5u的个数小于18000粒/L。2. 5.1监控系统操作员站设备施工工程项目a.二次电缆敷设b.监控系统操作员站设备安装c.监控系统操作员站设备安装施工方法d.监控系统操作员站设备二次电缆敷设e.监控系统操作员站设备调试3. 5.2监控系统操作员站设备盘柜安装项目要求：a.盘柜内二次回路查线及新安装设备二次配线：对新装设备进行二次配线，容量应满足，颜色宜分。盘内二次回路查线，如果有错误，履行以下程序进行修改：先在原图上做好修改，经监理签字批准认可同意；按修改图施工，不准凭记忆工作；改完后，仔细检查，如条件满足进行整组试验，确认其正确完整性。b.按照施工图纸标识设备标鉴及端子头。c.整体检查柜内设备应满足下列要求：D盘柜上的电器元件质量良好，型号、规格符合设计要求，外观完好，排列整齐，固定牢靠。2）熔断器的熔体规格，自动开关的整定值应符合设计要求。3）信号回路的信号灯、光字牌应显示准确，工作可靠。4）盘体、盘内装置性设备外壳应可靠接地。5）端子排应无损坏，固定牢靠，绝缘良好，端子有序号，强弱电端子，正、负电源端子，交、直流端子分开布置，端子排列顺序符合图纸及规定。6）盘柜的正面及背面各继电器，端子排等设备应标明编号、名称、用途及操作位置，其标明的字迹清晰，工整，不易脱色。d.盘顶小母线安装，采用直径不小于6mm铜棒或铜管，小母线两侧有标明其代号或名称的绝缘标志牌。盘顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未绝缘的金属体之间，电气间隙不得小于12mm,爬电距离不得小于20mmOe.光伏发电项目控制及保护屏台安装检验及质量标准工序检验项目性质质量标准检查验收方法及具屏位置主要按设计规定对照设计图检查台垂直度误差主要<1.5mmm用铅坠检查就水平相邻两盘顶部<2un拉线检查工序检验项目性质质量标准检查验收方法及器具位找正误差成列盘顶部<5mm盘面误差相邻两盘边<lmm成列盘面<5mm盘间接缝<2mm用尺检查屏台固定固定连接主要牢固用扳手检查紧固件检查完好、齐全、紧固观察检查紧固件表面处理镀锌屏台接地底架与基础间连接主要牢固，导通良好观察并导通检查有防震垫的盘接地每段盘有两点以上明显接地装有电器可开启屏门的接地用软铜导线可靠接地屏台设备检查盘面检查平整、齐全观察检查设备及附件检查主要按设计规定对照设计图梭查设备外观检查完好，无损伤观察检查电器元件固定牢固盘上标志正确齐全、清晰、不要脱色安全距离电气间隙按GB50171中5.0.6规定对照规范检查爬电距离小母线安装检查铜棒或铜管直径26mm用尺检查间距电气间隙12mm爬电距离22Onim固定牢固扳动检查平直度无局部扭曲观察检查接触面处理搪锡母线标志正确清晰、不易脱色2.5.3监控系统操作员站设备二次回路接线：a.二次电缆对线及标号。要求对线正确无误，电缆及芯线分别有电缆标示牌和端子头，并编号正确清晰不易脱色。b.盘柜内二次回路及电缆绝缘检查：1）盘内二次回路按照交流、直流、控制、信号不同功能分类，用500V兆欧表分别对地、各回路相互之间进行绝缘检查，阻值应在1兆欧以上。2）盘外电缆用50Ov兆欧表将每根芯分别对地和相互进行绝缘检查，阻值应在1兆欧以上。3）对二次回路及盘外电缆进行交流500V耐压Imin试验，绝缘电阻高于1兆欧时，用250OV兆欧表测试绝缘电阻。c.二次电缆线绑扎排列：D引入盘柜的电缆应排列整齐，绑扎牢固、美观，避免交叉，不得使所接的端子排受到机械应力。2）铠装电缆进入盘柜后,将钢带切断,扎紧切断处的端部,并将钢带接地。3）引入端子排的电缆芯线有规律，顺序按图纸配置，不得任意歪斜，交叉连接，备用芯要留有适当余量。d.二次回路接线：D按图纸接线，接线正确、可靠。2）导线与电气元件间采用螺栓连接、插接、焊接或压接等均应牢固可靠。3）盘柜内的导线不应有中间接头，导线芯线无损伤。4）配线整齐、清晰、美观，导线绝缘良好。5）端子排内，电缆总线弧度一致，排列整齐，不交叉，线鼻子压接紧固，接线坚固可靠。6）每个接线端子的每侧接线宜为一根，不得超过两根，对于插接的端子,不同截面的两根导线不得接在同一端子上,对于螺栓连接端子，当接两根导线时,中间要加平垫片。对于多股软线，应加终端附件或搪锡，不得松散、断股。接地线（屏蔽线）均有绝缘套管且接地。e.光伏发电项目施工二次回路检查及控制电缆接线检验质量标准及检验方法工序检验指标性质质量标准检查验收方法及器具导线检查导线外观主要绝缘层完好，无中间接头观察检查导线连接（螺接、插接、焊接或压接）主要牢固、可靠螺丝刀及用手拉导线配置主要按背面接线图对照接线图检查导线端部标志清晰正确，且不易脱色观察检查盘内配线绝缘等级耐压不小于500V查出厂证明盘内配线截面积电流回路22.5mm2用线规检查信号、电压回路N1.5mm2弱电回路在满足载流量和电压降以及机械强度情况下不小于0.5mm2用于可动部位的导线主要多股软铜线观察检查控制电控制电缆接引按设计规定对照设计图检查线束绑扎松紧和形式松紧适当，匀称，形式一致观察检查导线束的固定牢固工序检验指标性质质量标准检查验收方法及器具缆接线每个接线端子并接芯线敷W2根备用芯预留长度至最远端于处导线接引处预留长度适当，且各导线余量一致电气回路连接（螺接、插接、焊接或压接）紧固可靠螺丝刀或用手拉导线芯线端部弯圈顺时针方向，且大小合适观察检查导线芯线外观主要无损伤多股软导线端部处理主要加终端附件或搪锡紧固件配置齐全，且与导线截面相匹配二次回路连接件主要铜质制品导线端部标志主要正确、清晰，不易脱色对用设计图检查接地检查二次回路设有专用螺栓观察检查屏蔽电缆主要屏蔽层按设计规定可靠接地观察及导通检查裸露部分对地距离mm主要按GB50171中表5.0.6规定对照规范检查裸露部分表面对电距离mm2.5.4监控系统操作员站设备校验前的准备：a.试验电源的要求：D交流试验和相应调整设备有足够容量，以保证在最大试验负载下通入装置的电压及电流均为正弦波（不得有畸变现象）。2）试验用直流电源额定电压与装置装设场所所用直流额定电压相同，熔断器必须保证选择性。b.一次设备了解：1）校验前，了解受校验装置的一次设备情况及其相邻的设备情况。2） 了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案。c.检查以下图纸资料。1）监控系统的原理接线图与之相符合的二次回路安装图、电缆敷设图、电缆编号图及二次回路分箱图等全部图纸。2）监控系统操作员的技术说明书及出厂试验书等。3）以上技术资料应齐全、正确。4）根据设计图纸，到现场核对所有装置的位置是否正确。5）试验工作选用合适的仪表，所使用仪表的度应不小于0.5级。2.5.5监控系统操作员站设备内部检查：a.屏板：外表无损，元件箱体安装端正、牢固。b.端子排：端子排的安装位置正确，质量良好，数量及安装位置与设计相符合。C.插件：1）各插件插拨灵活，接触面光滑无损，定位良好。2）印刷电路无机械损伤或变形，所有元件焊接质量良好。3）各种插件上集成电路芯片应插紧，型号正确。4）各插件上变送器、出口继电器及信号继电器固定螺丝应拧紧。5）后板配线无断线，绕接良好。d.屏接线：屏上所有导线截面符合规定，连接线压接可靠，标志齐全，字迹清晰。e.电缆：电缆的连接应与图纸相符，施工质量良好，压接可靠f.标示：所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的指示。g.接地线：端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与接地网相连。h.柜体：监控系统的柜体可靠接地。2.5.6监控系统操作员站设备继电器及辅助设备检验：a.继电器及辅助设备外观及机械部分检查，保证其外观良好，动作可靠,其他各项指标符合规定要求。b.继电器及辅助设备电气性能检验，检验结果符合检验条例规定。c.继电器的其它检验项目按检验条例规定进行。2.5.7监控系统操作员站设备调试：a.配合制造厂家进行监控系统操作员站设备的调试，保证无遗漏项目。b.按厂家技术资料重点，复试某些重要的技术数据。c.检验项目符合有关监控系统检验规程。d.检验结果符合设计要求及相关技术规范。2.5.8监控系统操作员站设备投入运行前的准备：a.拆除所有检验用的试验设备、仪表及一切连接线，清扫现场。b.所有拆动或临时接入的连接线全部恢复正常。c.所有信号装置全部复归。d.盖好所有继电器及辅助设备的盖子。e.关好所有盘柜门。2.5.9监控系统操作员站设备试运行：a.进行监控系统操作员站设备试运行。b.检查、巡视及其它二次设备的运行情况,查看有关数据，显示是否正确。c.处理试运行中所能出现的二次设备异常情况及缺陷。d.电源、信号等的名称、用途、操作方法等做详细记录。2. 5.10监控系统操作员站设备验收:二次设备验收时，应符合下列要求：a.盘、柜、箱安装正确、牢固。b.电缆敷设正确，排列整齐。c.二次接线正确、可靠、美观。d.通电试验，二次设备运行正常，操作控制功能完整正确，测量、信号显示正确。e.设备调试各项数据符合说明书要求。f.施工验收应做好质量体系文件IS0999294版顾客提供产品控制程序相关记录；2.6远动通讯柜设备施工工程项目a.二次电缆敷设.b.远动通讯柜设备安装；2.6.1远动通讯柜设备安装施工方法a.远动通讯柜设备二次电缆敷设b.远动通讯柜设备调试2.6.2远动通讯柜设备盘柜安装项目要求：a.盘柜内二次回路查线及新安装设备二次配线：对新装设备进行二次配线，容量应满足，颜色宜分。盘内二次回路查线，如果有错误，履行以下程序进行修改：先在原图上做好修改，经监理签字批准认可同意；按修改图施工，不准凭记忆工作；改完后，仔细检查，如条件满足进行整组试验，确认其正确完整性。b.按照施工图纸标识设备标鉴及端子头。c.整体检查柜内设备应满足下列要求：D盘柜上的电器元件质量良好，型号、规格符合设计要求，外观完好，排列整齐，固定牢靠。2）熔断器的熔体规格，自动开关的整定值应符合设计要求。3）信号回路的信号灯、光字牌应显示准确，工作可靠。4）盘体、盘内装置性设备外壳应可靠接地。5）端子排应无损坏，固定牢靠，绝缘良好，端子有序号，强弱电端子，正、负电源端子，交、直流端子分开布置，端子排列顺序符合图纸及规定。6）盘柜的正面及背面各继电器，端子排等设备应标明编号、名称、用途及操作位置，其标明的字迹清晰，工整，不易脱色。d.盘顶小母线安装，采用直径不小于6铜棒或铜管，小母线两侧有标明其代号或名称的绝缘标志牌。盘顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未绝缘的金属体之间，电气间隙不得小于12mm,爬电距离不得小于20mm2.6.3远动通讯柜设备二次回路接线：a.二次电缆对线及标号。要求对线正确无误，电缆及芯线分别有电缆标示牌和端子头，并编号正确清晰不易脱色。b.盘柜内二次回路及电缆绝缘检查：D盘内二次回路按照交流、直流、控制、信号不同功能分类，用500V兆欧表分别对地、各回路相互之间进行绝缘检查，阻值应在1兆欧以上。2）盘外电缆用500V兆欧表将每根芯分别对地和相互进行绝缘检查，阻值应在1兆欧以上。3）对二次回路及盘外电缆进行交流500V耐压Imin试验，绝缘电阻高于1兆欧时，用250OV兆欧表测试绝缘电阻。4）二次电缆线绑扎排列： 引入盘柜的电缆应排列整齐，绑扎牢固、美观，避免交叉，不得使所接的端子排受到机械应力。 铠装电缆进入盘柜后，将钢带切断,扎紧切断处的端部,并将钢带接地。 引入端子排的电缆芯线有规律，顺序按图纸配置，不得任意歪斜，交叉连接，备用芯要留有适当余量。5）二次回路接线： 按图纸接线，接线正确、可靠。 导线与电气元件间采用螺栓连接、插接、焊接或压接等均应牢固可靠。 盘柜内的导线不应有中间接头，导线芯线无损伤。 配线整齐、清晰、美观，导线绝缘良好。端子排内，电缆总线弧度一致，排列整齐，不交叉，线鼻子压接紧固，接线坚固可靠。6）每个接线端子的每侧接线宜为一根，不得超过两根，对于插接的端子,不同截面的两根导线不得接在同一端子上,对于螺栓连接端子，当接两根导线时,中间要加平垫片。对于多股软线，应加终端附件或搪锡，不得松散、断股。接地线（屏蔽线）均有绝缘套管且接地。2.6.4远动通讯柜设备校验前的准备：a.试验电源的要求：1）交流试验和相应调整设备有足够容量，以保证在最大试验负载下通入装置的电压及电流均为正弦波（不得有畸变现象）。2）试验用直流电源额定电压与装置装设场所所用直流额定电压相同，熔断器必须保证选择性。b.一次设备了解：1）校验前，了解受校验装置的一次设备情况及其相邻的设备情况。2） 了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案。c.检查以下图纸资料。1）远动通讯柜的原理接线图与之相符合的二次回路安装图、电缆敷设图、电缆编号图及二次回路分箱图等全部图纸。2）远动通讯柜操作员的技术说明书及出厂试验书等。3）以上技术资料应齐全、正确。4）根据设计图纸，到现场核对所有装置的位置是否正确。5）试验工作选用合适的仪表，所使用仪表的度应不小于0.5级。2.6.5远动通讯柜设备内部检查：a.屏板：外表无损，元件箱体安装端正、牢固。b.端子排：端子排的安装位置正确，质量良好，数量及安装位置与设计相符合。c.插件：D各插件插拨灵活，接触面光滑无损，定位良好。2）印刷电路无机械损伤或变形，所有元件焊接质量良好。3）各种插件上集成电路芯片应插紧，型号正确。4）各插件上变送器、出口继电器及信号继电器固定螺丝应拧紧。5）后板配线无断线，绕接良好。d.屏接线：屏上所有导线截面符合规定，连接线压接可靠，标志齐全，字迹清晰。e.电缆：电缆的连接应与图纸相符，施工质量良好，压接可靠f.标示：所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的指示。g.接地线：端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与接地网相连。h.柜体：远动通讯柜的柜体可靠接地。2.6.6远动通讯柜设备继电器及辅助设备检验：a.继电器及辅助设备外观及机械部分检查，保证其外观良好，动作可靠,其他各项指标符合规定要求。b.继电器及辅助设备电气性能检验，检验结果符合检验条例规定。c.继电器的其它检验项目按检验条例规定进行。2.6.7远动通讯柜设备调试：a.配合制造厂家进行远动通讯柜设备的调试，保证无遗漏项目。b.按厂家技术资料重点，复试某些重要的技术数据。c.检验项目符合有关远动通讯柜检验规程。d.检验结果符合设计要求及相关技术规范。2.6.8远动通讯柜设备投入运行前的准备：a.拆除所有检验用的试验设备、仪表及一切连接线，清扫现场。b.所有拆动或临时接入的连接线全部恢复正常。c.所有信号装置全部复归。d.盖好所有继电器及辅助设备的盖子。e.关好所有盘柜门。2.6.9远动通讯柜设备试运行：a.进行远动通讯柜设备试运行。b.检查、巡视及其它二次设备的运行情况,查看有关数据，显示是否正确。c.处理试运行中所能出现的二次设备异常情况及缺陷。d.电源、信号等的名称、用途、操作方法等做详细记录。2. 6.10远动通讯柜设备验收:二次设备验收时，应符合下列要求：a.盘、柜、箱安装正确、牢固。b.电缆敷设正确，排列整齐。c.二次接线正确、可靠、美观。e.通电试验，二次设备运行正常，操作控制功能完整正确，测量、信号显示正确。f.设备调试各项数据符合说明书要求。g.施工验收应做好质量体系文件IS0999294版顾客提供产品控制程序相关记录；2.7网络接入柜设备施工工程项目a.二次电缆敷设.b.网络接入柜设备安装；2.7.1网络接入柜设备安装施工方法a.网络接入柜设备二次电缆敷设b.网络接入柜设备调试2.7.2网络接入柜设备盘柜安装项目要求：a.盘柜内二次回路查线及新安装设备二次配线：对新装设备进行二次配线，容量应满足，颜色宜分。盘内二次回路查线，如果有错误，履行以下程序进行修改：先在原图上做好修改，经监理签字批准认可同意；按修改图施工，不准凭记忆工作；改完后，仔细检查，如条件满足进行整组试验，确认其正确完整性。b.按照施工图纸标识设备标鉴及端子头。c.整体检查柜内设备应满足下列要求：1）盘柜上的电器元件质量良好，型号、规格符合设计要求，外观完好，排列整齐，固定牢靠。2）熔断器的熔体规格，自动开关的整定值应符合设计要求。3）信号回路的信号灯、光字牌应显示准确，工作可靠。4）盘体、盘内装置性设备外壳应可靠接地。5）端子排应无损坏，固定牢靠，绝缘良好，端子有序号，强弱电端子，正、负电源端子，交、直流端子分开布置，端子排列顺序符合图纸及规定。6）盘柜的正面及背面各继电器，端子排等设备应标明编号、名称、用途及操作位置，其标明的字迹清晰，工整，不易脱色。d.盘顶小母线安装，采用直径不小于6mm铜棒或铜管，小母线两侧有标明其代号或名称的绝缘标志牌。盘顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未绝缘的金属体之间，电气间隙不得小于12mm,爬电距离不得小于20mm2.7.3网络接入柜设备二次回路接线：a.二次电缆对线及标号。要求对线正确无误，电缆及芯线分别有电缆标示牌和端子头，并编号正确清晰不易脱色。b.盘柜内二次回路及电缆绝缘检查：D盘内二次回路按照交流、直流、控制、信号不同功能分类，用50OV兆欧表分别对地、各回路相互之间进行绝缘检查，阻值应在1兆欧以上。2）盘外电缆用500V兆欧表将每根芯分别对地和相互进行绝缘检查，阻值应在1兆欧以上。3）对二次回路及盘外电缆进行交流500V耐压Imin试验，绝缘电阻高于1兆欧时，用2500V兆欧表测试绝缘电阻。c.二次电缆线绑扎排列：1）引入盘柜的电缆应排列整齐，绑扎牢固、美观，避免交叉，不得使所接的端子排受到机械应力。2）铠装电缆进入盘柜后，将钢带切断,扎紧切断处的端部，并将钢带接地。3）引入端子排的电缆芯线有规律，顺序按图纸配置，不得任意歪斜，交叉连接，备用芯要留有适当余量。d.二次回路接线：1）按图纸接线，接线正确、可靠。2）导线与电气元件间采用螺栓连接、插接、焊接或压接等均应牢固可靠。3）盘柜内的导线不应有中间接头，导线芯线无损伤。4）配线整齐、清晰、美观，导线绝缘良好。5）端子排内，电缆总线弧度一致，排列整齐，不交叉，线鼻子压接紧固，接线坚固可靠。6）每个接线端子的每侧接线宜为一根，不得超过两根，对于插接的端子,不同截面的两根导线不得接在同一端子上,对于螺栓连接端子，当接两根导线时,中间要加平垫片。对于多股软线，应加终端附件或搪锡，不得松散、断股。接地线（屏蔽线）均有绝缘套管且接地。2.7.4网络接入柜设备校验前的准备：a.试验电源的要求：D交流试验和相应调整设备有足够容量，以保证在最大试验负载下通入装置的电压及电流均为正弦波（不得有畸变现象）。2）试验用直流电源额定电压与装置装设场所所用直流额定电压相同，熔断器必须保证选择性。b.一次设备了解：1）校验前，了解受校验装置的一次设备情况及其相邻的设备情况。2） 了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案。3）检查以下图纸资料。网络接入柜的原理接线图与之相符合的二次回路安装图、电缆敷设图、电缆编号图及二次回路分箱图等全部图纸。网络接入柜操作员的技术说明书及出厂试验书等。以上技术资料应齐全、正确。根据设计图纸，到现场核对所有装置的位置是否正确。试验工作选用合适的仪表，所使用仪表的度应不小于0.5级。2.7.5网络接入柜设备内部检查：a.屏板：外表无损，元件箱体安装端正、牢固。b.端子排：端子排的安装位置正确，质量良好，数量及安装位置与设计相符合。c.插件：D各插件插拨灵活，接触面光滑无损，定位良好。2）印刷电路无机械损伤或变形，所有元件焊接质量良好。3）各种插件上集成电路芯片应插紧，型号正确。4）各插件上变送器、出口继电器及信号继电器固定螺丝应拧紧。5）后板配线无断线，绕接良好。d.屏接线：屏上所有导线截面符合规定，连接线压接可靠，标志齐全，字迹清晰。e.电缆：电缆的连接应与图纸相符，施工质量良好，压接可靠f.标示：所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的指示。g.接地线：端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与接地网相连。h.柜体：网络接入柜的柜体可靠接地。2.7.6网络接入柜设备调试：a.配合制造厂家进行网络接入柜设备的调试，保证无遗漏项目。b.按厂家技术资料重点，复试某些重要的技术数据。c.检验项目符合有关网络接入柜检验规程。d.检验结果符合设计要求及相关技术规范。2.7.7网络接入柜设备投入运行前的准备：a.拆除所有检验用的试验设备、仪表及一切连接线，清扫现场。b.所有拆动或临时接入的连接线全部恢复正常。c.所有信号装置全部复归。d.盖好所有继电器及辅助设备的盖子。e.关好所有盘柜门。2.7.8网络接入柜设备试运行：a.进行网络接入柜设备试运行。b.检查、巡视及其它二次设备的运行情况,查看有关数据，显示是否正确。c.处理试运行中所能出现的二次设备异常情况及缺陷。d.电源、信号等的名称、用途、操作方法等做详细记录。2.7.9网络接入柜设备验收:二次设备验收时，应符合下列要求：a.盘、柜、箱安装正确、牢固。b.电缆敷设正确，排列整齐。c.二次接线正确、可靠、美观。d.通电试验，二次设备运行正常，操作控制功能完整正确，测量、信号显示正确。e.设备调试各项数据符合说明书要求。f.施工验收应做好质量体系文件IS0999294版顾客提供产品控制程序相关记录；2.8电能质量检测及电量采集柜设备施工工程项目a.二次电缆敷设.b.电能质量检测及电量采集柜设备安装；2.8.1电能质量检测及电量采集柜设备安装施工方法a.电能质量检测及电量采集柜设备二次电缆敷设b.电能质量检测及电量采集柜设备调试2.8.2电能质量检测及电量采集柜设备盘柜安装项目要求：a.盘柜内二次回路查线及新安装设备二次配线：对新装设备进行二次配线，容量应满足，颜色宜分。盘内二次回路查线，如果有错误，履行以下程序进行修改：先在原图上做好修改，经监理签字批准认可同意；按修改图施工，不准凭记忆工作；改完后，仔细检查，如条件满足进行整组试验，确认其正确完整性。b.按照施工图纸标识设备标鉴及端子头。c.整体检查柜内设备应满足下列要求：D盘柜上的电器元件质量良好，型号、规格符合设计要求，外观完好，排列整齐，固定牢靠。熔断器的熔体规格，自动开关的整定值应符合设计要求。2）信号回路的信号灯、光字牌应显示准确，工作可靠。3）盘体、盘内装置性设备外壳应可靠接地。4）端子排应无损坏，固定牢靠，绝缘良好，端子有序号，强弱电端子，正、负电源端子，交、直流端子分开布置，端子排列顺序符合图纸及规定。5）盘柜的正面及背面各继电器，端子排等设备应标明编号、名称、用途及操作位置，其标明的字迹清晰，工整，不易脱色。d.盘顶小母线安装，采用直径不小于6mm铜棒或铜管，小母线两侧有标明其代号或名称的绝缘标志牌。盘顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未绝缘的金属体之间，电气间隙不得小于12mm,爬电距离不得小于20mm2.8.3电能质量检测及电量采集柜设备二次回路接线：a.二次电缆对线及标号。要求对线正确无误，电缆及芯线分别有电缆标示牌和端子头，并编号正确清晰不易脱色。b.盘柜内二次回路及电缆绝缘检查：D盘内二次回路按照交流、直流、控制、信号不同功能分类，用500V兆欧表分别对地、各回路相互之间进行绝缘检查，阻值应在1兆欧以上。2）盘外电缆用50OV兆欧表将每根芯分别对地和相互进行绝缘检查，阻值应在1兆欧以上。3）对二次回路及盘外电缆进行交流500V耐压Imin试验，绝缘电阻高于1兆欧时，用250OV兆欧表测试绝缘电阻。c.二次电缆线绑扎排列：1）引入盘柜的电缆应排列整齐，绑扎牢固、美观，避免交叉，不得使所接的端子排受到机械应力。2）铠装电缆进入盘柜后，将钢带切断，扎紧切断处的端部,并将钢带接地。3）引入端子排的电缆芯线有规律，顺序按图纸配置，不得任意歪斜，交叉连接，备用芯要留有适当余量。d.二次回路接线：D按图纸接线，接线正确、可靠。2）导线与电气元件间采用螺栓连接、插接、焊接或压接等均应牢固可靠。3）盘柜内的导线不应有中间接头，导线芯线无损伤。4）配线整齐、清晰、美观，导线绝缘良好。5）端子排内，电缆总线弧度一致，排列整齐，不交叉，线鼻子压接紧固，接线坚固可靠。每个接线端子的每侧接线宜为一根，不得超过两根，对于插接的端子，不同截面的两根导线不得接在同一端子上，对于螺栓连接端子，当接两根导线时，中间要加平垫片。对于多股软线，应加终端附件或搪锡，不得松散、断股。接地线（屏蔽线）均有绝缘套管且接地。2.8.4电能质量检测及电量采集柜设备校验前的准备：a.试验电源的要求：D交流试验和相应调整设备有足够容量，以保证在最大试验负载下通入装置的电压及电流均为正弦波（不得有畸变现象）。2）试验用直流电源额定电压与装置装设场所所用直流额定电压相同，熔断器必须保证选择性。3） 一次设备了解：校验前，了解受校验装置的一次设备情况及其相邻的设备情况。了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案。4）检查以下图纸资料。电能质量检测及电量采集柜的原理接线图与之相符合的二次回路安装图、电缆敷设图、电缆编号图及二次回路分箱图等全部图纸。电能质量检测及电量采集柜操作员的技术说明书及出厂试验书等。以上技术资料应齐全、正确。根据设计图纸，到现场核对所有装置的位置是否正确。试验工作选用合适的仪表，所使用仪表的度应不小于0.5级。2.8.5电能质量检测及电量采集柜设备内部检查：a.屏板：外表无损，元件箱体安装端正、牢固。b.端子排：端子排的安装位置正确，质量良好，数量及安装位置与设计相符合。C.插件：a）各插件插拨灵活，接触面光滑无损，定位良好。b）印刷电路无机械损伤或变形，所有元件焊接质量良好。c）各种插件上集成电路芯片应插紧，型号正确。d）各插件上变送器、出口继电器及信号继电器固定螺丝应拧紧。e）后板配线无断线，绕接良好。d.屏接线：屏上所有导线截面符合规定，连接线压接可靠，标志齐全，字迹清晰。e.电缆：电缆的连接应与图纸相符，施工质量良好，压接可靠f.标示：所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的指示。g.接地线：端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与接地网相连。h.柜体：电能质量检测及电量采集柜的柜体可靠接地。2.8.6电能质量检测及电量采集柜设备调试：a.配合制造厂家进行电能质量检测及电量采集柜设备的调试，保证无遗漏项目。b.按厂家技术资料重点，复试某些重要的技术数据。c.检验项目符合有关电能质量检测及电量采集柜检验规程。d.检验结果符合设计要求及相关技术规范。2.8.7电能质量检测及电量采集柜设备投入运行前的准备：a.拆除所有检验用的试验设备、仪表及一切连接线，清扫现场。b.所有拆动或临时接入的连接线全部恢复正常。c.所有信号装置全部复归。d.盖好所有继电器及辅助设备的盖子。e.关好所有盘柜门。2.8.8电能质量检测及电量采集柜设备试运行：a.进行电能质量检测及电量采集柜设备试运行。b.检查、巡视及其它二次设备的运行情况,查看有关数据,显示是否正确。c.处理试运行中所能出现的二次设备异常情况及缺陷。d.电源、信号等的名称、用途、操作方法等做详细记录。2.8.9电能质量检测及电量采集柜设备验收:二次设备验收时，应符合下列要求:a.盘、柜、箱安装正确、牢固。b.电缆敷设正确，排列整齐。C.二次接线正确、可靠、美观。d.通电试验，二次设备运行正常，操作控制功能完整正确，测量、信号显示正确。e.设备调试各项数据符合说明书要求。f.施工验收应做好质量体系文件IS0999294版顾客提供产品控制程序相关记录；2.9GPS卫星时钟系统设备施工工程项目a.二次电缆敷设.b.GPS卫星时钟系统设备安装；2.9.1GPS卫星时钟系统设备安装施工方法a. GPS卫星时钟系统设备二次电缆敷设b. GPS卫星时钟系统设备调试2.9.2GPS卫星时钟系统设备盘柜安装项目要求：a.盘柜内二次回路查线及新安装设备二次配线：对新装设备进行二次配线，容量应满足，颜色宜分。盘内二次回路查线，如果有错误，履行以下程序进行修改：先在原图上做好修改，经监理签字批准认可同意；按修改图施工，不准凭记忆工作；改完后，仔细检查，如条件满足进行整组试验，确认其正确完整性。b.按照施工图纸标识设备标鉴及端子头。c.整体检查柜内设备应满足下列要求：1) 盘柜上的电器元件质量良好，型号、规格符合设计要求，外观完好，排列整齐，固定牢靠。2) 熔断器的熔体规格，自动开关的整定值应符合设计要求。3) 信号回路的信号灯、光字牌应显示准确，工作可靠。4) 盘体、盘内装置性设备外壳应可靠接地。5) 端子排应无损坏，固定牢靠，绝缘良好，端子有序号，强弱电端子，正、负电源端子，交、直流端子分开布置，端子排列顺
