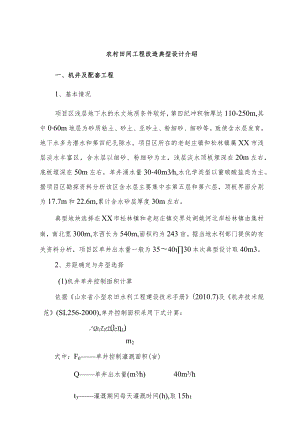

农村田间工程改造典型设计介绍一、机井及配套工程1、基本情况项目区浅层地下水的水文地质条件较好，第四纪冲积物厚达110-250m,其中060m地层为砂质粘土、砂土、亚砂土、粉细砂、细砂等。致使含水层发育，地下水多为潜水和第四纪孔隙水。项目区所在的老赵庄镇和松林镇属XX市浅层淡水丰富区，含水层以细砂、粉细砂为主，浅层淡水顶板埋深在20m左右，底板埋深在50m左右，单井涌水量30-40m3h,水化学类型以重碳酸盐类为主。据项目区勘探资料分析该区含水层主要集中在第五层和第六层，顶板界面分别为17.7m和22.6m,累计含水砂层厚度30m左右。典型地块选择在XX市松林镇和老赵庄镇交界处胡姚河北岸松林镇由集村南，南北宽300m,东西长为540m,面积约为243亩。据当地水利部门提供的有关资料分析，项目区单井出水量一般为354030本次典型设计取40m3。2、井距确定与井型选择(1)机井单井控制面积计算依据山东省小型农田水利工程建设技术手册(2010.7)及机井技术规范(SL256-2000),单井控制面积采用下式计算：rQt3T2r(l-1)m2式中：F0单井控制灌溉面积(亩)Q单井出水量(m3h)40m3/ht3灌溉期间每天灌溉时间(h),取15h；T2每次轮灌期的天数(d),取8d；H灌溉水利用系数，取0.85；H1干扰抽水的水量消减系数，取0.2；m2每亩每次综合平均灌水定额(f),取4On?/亩。经计算，单井控制面积F。为81.6亩，根据经验结合方田实际，确定设计单井控制面积为81亩。(2)井距计算为方便管理，项目区内的机井一般靠路边布置，属于条形布置方式，机井间距可按下式计算：Lo=25.8F05式中：L0井距，m；F0单井控制的面积，亩。经计算确定项目区机井间距为223.4mo结合实际应用，确定设计机井间距南北方向为300m,东西方向为180m。(3)井数的确定：井数的确定可按下式计算：式中：N标准地块机井数量（眼）；F1井灌区标准地块的灌溉面积（亩），本次规划标准田块的面积约为243亩；F0一一单井控制面积（亩）经计算需3眼。根据地块面积，和原有机井状况，确定项目区新建机井数量。（4）井型选择根据地质构造地下水埋深及抽水工具特点，选取敞口多孔校管井，开孔直径600mm。3、滤水管设计表63项目区机井建设情况表乡镇类别序号村庄耕地（亩）需配机井（眼）原有机井（眼）新建机井（眼）维修机井（眼）1761.3918121275.8516412432064.12513121141155.17145935900.7711383松61602.73205155林72310.6629141512镇82484.593117141192119.6126121410101080.3132112112050.622512138122194.3279188200002479814978老27253417177赵16922110113庄2703121镇1765221757根据实际情况，为取得最大出水量，延长机井使用寿命，选用水泥砾石多孔滤水管。(1)用料选择该井属于浅井。骨料根据含水层的选定，由于该地质砂层为粉、细砂，依据山东省小型农田水利工程建设技术手册(2010.7)及机井技术规范(SL256-2000),选用骨料粒径35mm为宜。根据当地条件和经验选取粒径46mm。(2)水灰比加水量大影响性能，加水量小影响管子强度，根据当地实践经验，水灰比取0.3。(3)滤水管长度确定滤水管长度主要根据含水层厚度而定。设计滤水管长度与含水砂厚度相等。根据岩性柱状图，含水砂层总厚度为30m,所以设计滤水管总长度为30mo经以上分析，井管选用水泥砾石多孔滤水管，水泥标号R32.5,水灰比0.3,骨料粒径46mm,井管孔隙率18%20%。4、填砾设计(1)填砾的形状和规格填砾以均质的近圆形的颗粒石英砂为宜。因为这种砾料的渗透性比非均质带有棱角的为大。依据山东省小型农田水利工程建设技术手册(2010.7)及机井技术规范(SL256-2000),粉砂填砾规格为23mm,细砂填区规格为24mm。(2)填砾位置由于该井为浅井，含水砂层间夹层较薄，所以在含水层顶板以下全部填砾，填砾总厚度32m。填砾层以上填粘土。(3)填砾厚度及填砾数量填砾厚度增加，可以扩大滤沙层的范围，增加井的出水量。一般开孔直径应比滤水管外径大IOOmm以上。由于设计开孔直径600mm,设计井管内(外)径30Omm(40Omm),填砾厚度为IOOmmo填砾量为：V砾=CL(r222)式中：V砾砾料数量(a?)C加大系数,取1.2L填料段长度(m)井孔半径(m)r2井管外半径(m)V砾=1.2x32x(0.320.22)x3.14=6.03(m3)5、井壁管与沉淀管井壁管：由于该井为浅井，所以井壁管采用混凝土井壁管。沉淀管：由于该井为松散地层中的管井，所以沉淀管选取4mO6、水泵选型系统总扬程为H总=LlEhf+l.1hf+Z+hj+h出口式中：H总系统要求的总扬程，m；hf一一输水管道沿程水头损失，m；N深一一首部枢纽部分的沿程水头损失，m；hfg=625000Q19Ld5l;经计算，h,泵=2.723m；Z机井动水位到田面控制点的高差，m；取0.2m；d泵管管径，d=80mmL泵管长度，1=2Omhj一首部枢纽局部水头损失，取3m；hillU为地面移动软管出水口工作水头。贝IJ:H总=I.1X(3.68+1.55)+1.1X2.723+15+3+0.2=26.95m；根据计算选用200QJ40-30/2潜水电泵,流量Q=40?/h,扬程H=30mo项目区内单井控制的面积基本相同，管网均为单井布置，故各井采用相同的机泵。7、机井及配套管道供水首部采用地下式，井口装置及供水首部埋在农作物耕深土层以下1.2m,在井口地面以下1.2m,砌筑长1m,宽1m,高0.8m地下井房，上部加盖C20舲混凝土板，板上回填土，回填土厚度0.4m,地下井房基础为C20混凝土，井房墙体为M7.5浆砌砖，内外水泥砂浆抹面，井口C20混凝土盖板l*lm,厚0.12m,地下井房预留PVC管、电揽管洞口。机井灌溉控制采用先进的IC卡控制，在井口处设计IC卡射频控制器，用户通过IC卡启动供水潜水泵，进行田间灌溉，同时通过IC卡进行灌溉收费计量，便于管理，计量精确。8、电力设计农村电网经过建设改造后，IOkv架空线路已经覆盖所有村庄，且供电质量有较大提高，本工程配套变压器按照“小容量、密布电、短半径”的原则确定变压器的位置，一般每台控制4.7眼机电井，项目区现状需配套变压器7台，从配电变压器的低压出口到每个机井点，按辐射式和链式向四周延伸，供电半径不超过500m,变压器型号采用S11-M.R系列卷铁芯变压器，容量100KVA,在井口位置设置低压线路控制箱，从控制箱到潜水泵线路采用低压防水电缆，经现场测算本项目共需铺设低压电缆50km,高压电缆4km。表6,电力工程投资估算表序号项目内容单位工程量单价（元）金额（元）1IOKVA变压器台7800005600002高压电缆km41500006000003低压电缆km50200001000000合计2160000表6-5单眼机井及配套工程量及投资序号项目内容单位工程量单价（元）金额（万元）单眼机井及配套1.411机井座0.6330滤水管购置安装节30.0040.000.1230井壁管购置安装节35.0040.000.14填料m36.02114.000.07包皮布个7.006.000.01l2井壁管铁丝kg15.005.000.01沥青购置kg24.008.000.02600井盘个1.0025.000.015米长竹片根36.006.000.02施工费眼1.002300.000.232机井配套0.78潜水电泵（含电机）台1.003000030电缆m30.00200.06钢管m30.00550.17射频控制器混凝土保护筒套套1.001.0020005000.200.05二、井灌低压管道节水灌溉项目规划井灌区控制面积3.5万亩，计划建设低压管道共222.95kmo选择松林镇马佛寺村北一典型地块，南北宽300m,东西长为540m,面积为243亩。在典型方田内，需布设3眼机井，原有1眼，计划新打2眼机井位于地块南侧东西方向的路边处。现以南侧西边1眼机井的设计布局为例介绍其设计过程，从机井沿东西方向布置干管一条，长90m,总灌溉面积约为81亩。支管沿南北方向垂直于干管布置，共布置2条，每条支管长210mo给水栓沿支管布置，间距为70m,共布置8个给水栓，支管末端的给水栓距地边45m。给水栓双向分水控制灌溉；给水栓上连接移动式输水软管，软管连接采用快速接头。见低压管道灌溉典型工程设计布置图。图6-1低压管道灌溉典型工程设计布置图区内土壤为砂壤土，土壤平均容重为l47gcn田间持水率占土重的26%,南北向种植。规划新打机井平均出水量为40m3/h,动水位在15m左右。1、作物需水量的确定根据小麦、玉米等的需水规律，其需水高峰在灌浆期间，包含降雨在内的平均日需水强度Ea=5.5mm/d2、设计灌水定额及灌水周期1）设计灌水定额m=0.1（maOmin）BZ式中：m为设计灌水定额，mm；为土壤容重，g/cm3；Z为计划湿润层深度，m；1a.1in适宜土壤含水率上下限（占干土重的百分比）；为田间持水率。土壤湿润层深度Z=45cm,适宜土壤含水量上限取田间持水率的90%、下限取60%。按上式计算设计净灌水定额。经计算m=0.1×1.47×0.45×26×(95-60)=60.2mm,即40m3/亩。2）灌水周期T=（mEa）=60.2÷5.5=10.9d,取8d。式中：T为设计灌水周期，d；其余符合意义同前。3、灌溉设计流量的确定根据设计灌水定额、灌溉面积、灌水周期和每天工作的时间，按下式计算确定系统灌溉设计流量。Q设=0.667mA/（Tt）式中：Q设为管道系统的灌溉设计流量，m3h;为灌溉水利用系数，取0.85t为灌水时间，h,取15h；其它符合号意义同前。贝心Q设=0.667x60.2x90：（0.85×8×15）=35.43m3h,设计流量小于机井单井出水量40m3h,故取40m3h作为设计流量。4、低压管道灌溉系统工作制度确定1）毛灌水定额W毛=W水式中：W毛毛灌水定额（it?/亩）；W净灌水定额（H?/亩）；水灌溉水利用系数，取水=0.85。则：W毛=40/0.85=47.06?/亩。2）一次灌水的延续时间K=W¾×A0/q0式中：t次一次灌水的延续时间（h）；A0单口控制面积（亩），由管网布置知，Ao=81/8=10.125（亩）；qo单口流量（r3h）,每次开一个口，qo=4O（?h）o则：t次=47.06x10.125/40=U.91h3）轮灌组的划分N=int（th×T/t次）式中：N轮灌组数（个）ta日运行小时数（h）；int取整符号；其余符号同前。贝（）：N=15×811.91=10.08,取8个轮灌组。结合实际，采取一条支管为一个轮灌组，每次开启1个给水栓的运行方式。5、管网水力计算1）系统流量的确定由于在一个轮灌组中，只有一条支管、一个给水栓工作，故支管流量Qt=Q支=40r3/h2）干、支管管径的确定J=18.87v式中：Q管道设计流量（m3h）d管道内径(mm)V管道经济流速，干、支管均取1.2ms°40则：d干=d支=18.8，石=108.5VLQ乙取d干=d支=IIomm3)管网水力计算沿程水头损失计算hf=94800Q,77Ld477式中：hf管道沿程水头损失，m；L计算管道长度，m；Q管道设计流量，m3/h；d管道内径，mmo地面塑料饮管的沿程水头损失按上式计算后，根据软管辅设顺直程序及地面平整情况乘以Ll倍系数。现以最不利轮灌组运行时的工作状态来进行水力计算和水泵选型。最不利固定管道包括干管和支管及地面移动软管，总长305m,其中：干管长45m,支管长210m,地面移动软管50m。固定管道沿程水头损失：hf固=(94800×45×40177÷105.6477)+(94800×210×40,77÷106.6477)=0.65+3.03=3.68m。地面移动软管水头损失：hf软=Ll×(94800×50×40l77÷90477)=1.55mo局部水头损失计算局部水头损失按总沿程水头损失的10%计。6、水泵选型系统总扬程为H总=Llhf+Llhf泵+4Z+hj+h出口式中：H总为系统要求的总扬程，m；hf为输水管道沿程水头损失，m；hf泵一一为首部枢纽部分的沿程水头损失，m；hf=625000Q19Ld51;经计算，hf<=2.723m；Z为机井稳定动水位到田面控制点的高差，m；取0.2m；d泵管管径，d=80mL泵管长度，1=2OnIhj一一首部枢纽局部水头损失，取3叫h出口为地面移动软管出水口工作水头。贝J:H总=LIX（3.68+1.55）+1.1×2.723+15+3+0.2=26.95m；根据计算选用200QJ40-30/2潜水电泵,流量Q=40m3/h,扬程H=30m。项目区内单井控制的面积基本相同，管网均为单井布置，故各井采用相同的机泵。7、投资估算表6-6典型方田低压管道投资概算表序号项目内容单位工程量综合单价（元）合价（元）1土方工程5726土方开挖m36202.801736土方回填m36006.6539902管道工程43765PVC管（DNIlO）购置m154920.0030980PVC管（DNIlo）埋设m15491.82788老头个1025250三通个2030600玻璃钢给水栓个24150.003600给水栓护筒套24801920砌砖基础m39.3368.663429基础砂浆垫层m30.93212.481983合计49491典型方田面积为243亩，共铺设低压管道长1549m,概算投资49491元，计算得管道铺设每亩为6.37m,每米31.95元，井灌区全部按照此标准布设低压管道并计算投资。项目区低压管道建设情况详见表6-7。三、生产桥工程结合排水沟设计，本期工程只考虑斗级以下沟渠上的生产桥。生产桥均为砌石拱，净跨2.5m,桥宽、长依据现状确定，共计68座。详见表6-11。以桥宽5m,长12m的石拱桥为典型做设计计算；由于本次表6-7项目区低压管道建设情况表乡镇序号村庄耕地（亩）铺设低压管道（In）投资（元）1刘斗761.348491551832松北1275.858127260069松林镇3东尚2064.1131484207464由集1155.1773582354705张庄9(X).7757381836136王大人1602.73102093267007仓上2310.66147194710058麻佛寺2484.59158275064599郝庄2119.611350243206110石槽1080.3688222020811亢庙2050.621306241799812西丁2194.313978447286小计200001274004076800老赵庄镇1老赵庄2725173585554642红庙周1692107783448973老周庄2701720550374冯庄1765112433597785车子周1801147366916蔡庄102165042081217王集1659105683381718黄庄87955991791759找军营24271546049472010赵坊1405895028639511后丁9776223199152小计15000955503057600合计350002229507134400田间工程无防洪要求，所以桥下过水流量设计标准按五年一遇除涝流量设计；生产桥荷载标准同上。桥面高程确定按设计水位计算桥面最低高程，按下式计算："min=HS+27+2o式中："min桥面最低高程（m）；%一设计水位；考虑河弯超高、水拱、床面淤高和漂浮物高度等诸因素的总和（m）；一桥下净空安全值（本次取0.5m）；凶。一桥梁上部构造建筑高度（m）,包括桥面铺装高度。若路面高程大于"m*桥面高程则采用路面高程。桥面总宽5m；净跨度2.5m；防撞栏杆宽：0.25m×2；行车道净宽：4.5m；矢跨比：1/3；拱圈厚度为等截面圆弧拱，拱圈净跨度为2.5m时，拱圈厚度为40cm,拱顶填料厚度为50cm,拱顶横截面与拱圈尺寸见附图，拱圈用MlO砂浆砌块石；桥面设横坡1%,不设纵坡。拱圈几何尺寸计算计算公式采用d=tnk取式中符号意义：m一系数，4.56,本设计取4.5；%荷载系数，4取1d=tnkl=4.5×1×V250=28.3Cm,取d=40cm;计算跨径的确定由矢跨比：查表得，Sineo=0.85,CoSeO=52计算跨径：I4=0+Jsinip。=2.5+0.4×0.85=2.84/7?计算矢高的确定计算矢高：f4=-=-=0.95w33桥面荷载：（沿桥跨每米恒载）两侧栏杆重：025X0.4×24=2At/m栏杆由总宽5m桥宽平均承担：O.4KNm填料0.5m：200.5=10KN"z拱圈自重：24x4=9.6KV/6拱顶处每米宽度拱圈上的总恒载强度:qs=0.4+10+9.6=20KNm拱脚处的填料厚度：1 1d r=fti+y+/-d2 cos%0404=(0.5+-+0.83一一-)×W=2KNIm22x0.6拱脚处的荷载强度:q=20×.2=24KNm拱脚处主拱图自重荷载强度：0.424xdCoSGO=24x=6KNm0.6拱脚处每m宽度拱圈上的总恒载强度：qk=0.4+24+16=40.4KN/机静止土压力对拱圈的水平推力：4=0.45静止土压力系数，填土容重，=18KNz拱顶处水平荷载强度为：LZ=0.45×18×(0.5+0.2)=5.67拱脚处水平荷载强度为：/fq2=Ths+-+/=0.45×18×(0.5+0.2+0.71)=11,4(KN/m)I2,拱顶轴向力：NS=号+(2/+%)=36(")拱角水平反力:隹-(+2%)x4=31.64(KN)L6J8/6拱脚竖向反力：.=/+(/；",)g-42.4(KN)拱脚轴向力：Nk=HkCOS%+Va,sin=55.5(KN)活载作用：拱顶处填料厚50cm,不计冲击力，活载横向按全拱宽平均分布。每米宽拱圈承担的活载为后轴荷载。拱顶轴向力为：M=P后存=16.6(KN)拱脚轴向力为:3LNk=P(-sin0+cos0)=15.9(KN)4Oi表6-8拱圈内力组合桥总宽(m)跨度(m)项目恒载活载+5m2.5m拱顶NS(KN)3616.652.6拱脚NkIOKN)55.515.971.4最大拱推力及相应的竖直反力活载作用下拱脚竖直反力:V=WXlO=50(KN)2最大水平推力：”=空=5x2820=99KN)2/2×0.71恒载作用下拱脚对桥台的竖直反力与水平推力Va=VkB=42.4×5=212(MV),H=HA,3=31.64x5=1582(MV),恒载与汽车活载同时作用下，拱脚对桥台的作用力为：Va=212+50=262(KN",H=158.2+99=257.2(KN)桥台稳定验算，按以下两种工况分别验算：工况1：完建期，无活载；工况2:桥上有活载，台后无活载。生产桥桥台稳定计算成果见表6-9o表6-9生产桥桥台稳定计算成果表名称计算工况荷载组合地基应力(kPa)合力偏心距(米)合力偏心距允许值(米)倾全数Ko抗安系K倾全数C抗安系K。米ax。米In生产桥1上部结构重力+桥合重力+土侧压力76.563.20.170.557.252.452上部结构重力+桥合重力+汽车荷载(包括制动力)+土侧压力96.6375.670.260.734.81.65偏心距e以偏向河道为正值；地基应力允许值0=100kPa;抗倾覆稳定安全系数允许值kO=L5；抗滑稳定安全系数允许值kc=1.3;计算均满足要求。序号定额编号项目内容单位工程量单价(元)金额(元)*土方工程6125110086-2基础土方开挖IOOm34.19279.61172111024基础土方回填夯实IOOm36.6664.654387111024筑桥胎IOom30.6664.65399110086-2拆桥胎IOOm30.6279.6168二砌石工程36540230021MlO浆砌块石基础IOOm30.3641976.115111230023MIO浆砌块石桥台IOOm30.0845089.443607230031MIO浆砌料石挡土墙镶面，厚20IOOm30.0754425.743810230022MIO浆砌块石挡土墙IOOm30.18243752.527963230036MlO浆砌料石拱圈镶面，厚25IOOm30.0165756.82658230037MIO浆砌石拱圈IOOm30.0755421.273879230035MIO浆砌石栏杆IOOm30.02462990.481512合计42665表6-10典型设计桥涵工程量及投资表671改建生产桥设计指标及投资统计表序号乡包？名称村庄原结构形式跨径(m)孔数桥面宽度(m)桥长(m)投资(元)1松林镇松北桥松北砌砖拱2.51512354032王大人桥1王大人砌砖拱2.51512354033王大人桥2砌砖拱2.51512354034由集1由集砌砖拱2.51512354035西J-1西丁砌砖拱2.51510354036西丁2砌砖拱2.51512354037西3砌砖拱2.51512354038西丁4砌砖拱2.51512354039东尚东尚砌砖拱2.515143540310刘斗刘斗砌砖拱2.515103540311亢庙1亢庙砌砖拱2.515103540312亢庙2砌砖拱2.515143540313由集2由集砌砖拱2.515143540314田庄1田庄砌砖拱2.515IO3540315田庄2砌砖拱2.5151()3540316田庄3砌砖拱2.515IO3540317田庄4砌砖拱2.515IO3540318田庄5砌砖拱2.5151()3540319仓上仓上砌砖拱2.515103540320郝庄1郝庄砌砖拱2.5151()3540321郝庄2砌砖拱2.515103540322郝庄3砌砖拱2.515103540323老赵庄镇老赵庄村东南桥老赵庄砌砖拱2.515123540324老赵庄村西桥砌砖拱2.515123540325红庙周村西南桥红庙砌砖拱2.515123540326老周庄村西桥周庄砌砖拱2.5151()3540327冯庄村北桥冯庄砌砖拱2.5151()3540328车子周村南桥车子周砌砖拱2.515IO3540329伞匠庄东北桥伞匠庄砌砖拱2.515123540330蔡庄村西南桥蔡庄砌砖拱2.515143540331蔡庄村西桥砌砖拱2.515143540332王集村西南桥王集砌砖拱2.5151()3540333王集村南桥砌砖拱2.515103540334黄庄村西南桥黄庄砌砖拱2.515H)3540335后丁村北桥后丁砌砖拱2.515143540336后丁村西北桥砌砖拱2.515143540337找军营村东南桥找军营砌砖拱2.515143540338找军营村南桥砌砖拱2.515143540339赵坊村南桥赵坊砌砖拱2.515103540340李将夏东南桥李将夏砌砖拱2.515123540341李将夏村东桥砌砖拱2.515123540342相庄村东南桥相庄砌砖拱2.515123540343南丁村西南桥南丁砌砖拱2.515123540344南丁村西桥砌砖拱2.515123540345双庙村东桥双庙砌砖拱2.5151235403合计1593135四、涵闸设计1、基本情况根据项目区实际情况，项目区共设L5X2()型涵闸2座、0.5×l型涵闸7座。2、工程布置(1)一闸室1.5X2.0型涵闸采用舲闸室，主要由进口连接段、闸室、涵洞段、出口连接段四部分组成。进口连接段：MlO浆砌块石护底，厚0.3m；后接MlO浆砌块石斜降八字墙，MlO浆砌料石镶面厚0.15m；护底下及墙后采用300g0.2mm的复合土工膜防渗。闸室段：采用胸墙式闸室，并设置排架、机架桥、机房。闸室采用C25钢筋混凝土结构。启闭排架及机架桥为C25钢筋舲结构，机房为砖混结构。涵洞段：采用C25钢筋舲箱涵，下铺Slm厚C15素混凝土垫层。出口连接段：为浆砌块石扭坡，护底均采用MlO浆砌石,厚0.5m；护底后接抛乱石防冲，厚0.5m。(2)浆砌石闸室0.5X1型涵闸采用浆砌石闸室，主要由进口连接段、闸室段、涵洞段、出口连接段四部分组成。进口连接段：采用MlO浆砌块石护底，厚0.3m；两岸为MIo浆砌块石斜降八字墙，MlO浆砌料石镶面厚0.15m；护底下及墙后采用300g0.2mm的复合土工膜防渗。闸室段：采用MlO浆砌块石闸室，外露面采用MlO浆砌料石镶面厚0.15m；排架柱采用MlO浆砌料石结构，机架桥板采用C25钢筋混凝土实心板。闸门采用铸铁闸门。涵洞段：采用钢筋硅圆管涵，下铺C15素混凝土基础。出口连接段：采用MIO浆砌块石护底，后接抛乱石防冲,厚度均为050m;两岸为MlO浆砌块石护坡厚0.20m。3、闸室稳定计算（1）闸室稳定计算计算工况拟定a.施工完建期：上下游均无水，地下水位在闸底板以下；b.正常运用期：闸门关闭，下游为干渠设计水位，上游无水；采用计算公式（对闸底板底面中心取矩）a.地基应力：YN6e式中：minmin闸室基底应力的最大值和最小值（kPa）；N作用在闸室上的全部竖向荷载（包括闸室底板底面上的扬压力在内）之和（kN）；A一一闸室底板底面面积（m?）;e闸室相对于底板底面中心的偏心距（m）,正值为偏向上游，负值为偏向下游；B闸底板顺水流向长度（m）。b.地基不均匀系数:_£maxbin式中：一地基不均匀系数：OmaX闸室基底应力的最大值(kPa)；Omin闸室基底应力的最小值(kPa)oc.抗滑稳定安全系数：KC=fGH,式中：Kc沿闸室基底面的抗滑稳定安全系数；f-一闸室底板与地基之间的摩擦系数；G一一作用在闸室上的全部竖向荷载(包括闸底板底面上的扬压力在内)之和(kN)；H作用在闸室上的水平向荷载之和(kN)；表6-12闸室稳定计算成果表涵闸类型计算工况偏心闻巨e(m)地基应力(kPa)抗滑系数kc地基应力不均匀系数n最大值max最小值min0.5×1.0完建期-0.0965.4841.441.58运用期0.0241.2845.631.481.101.5×2.0完建期0.21104.2967.395.31.55运用期0.1591.7872.264.521.27根据区域地质资料，地基应力允许值。不小于115kPa;满足要求；地基应力不均匀系数允许值n允=2.0；抗滑均能满足稳定要求。2、挡土墙稳定计算(一)计算工况a.完建期：地下水尚未形成；b.运用期：渠道内无水，墙后为地下水位。（二）回填土要求回填应采用壤土，要求分层碾压、夯实，压实度不小于0.95,压实后等效内摩擦角不小于30度。（S）计算公式地基应力计算公式同闸室稳定计算公式。挡土墙的稳定计算1.5X2.0型为例，计算成果详见下表。地基应力满足地基允许承载力要求，抗滑安全系数及抗倾安全系数均大于相应工况允许值，满足稳定要求。表6-13挡土墙稳定计算成果表挡土墙高（m）计算工况h(kNm2)。下(kNw2)大小应力比抗滑安全系数抗倾安全系数1.8完建期22.3425.441.142.897.21校核期17.9435.711.991.227.072.8完建期67.7458.701.152.6812.46校核期67.4143.341.561.407.30表6T40.5米闸改建工程投资表序定额编号工程或费用名称单位数量单价（元）价值（元）1第一部分建筑工程254432一.土石方工程19673110086-2土方开挖IOOm31.900279.6053141110241立米打夯机夯实土料IOOm52.160664.6514365二.砌石.砌。工程189306230020M10浆砌块石上游护底IOOm
