水系连通一期工程—再生水厂再生水综合提升标段--生态修复工程设计说明.docx

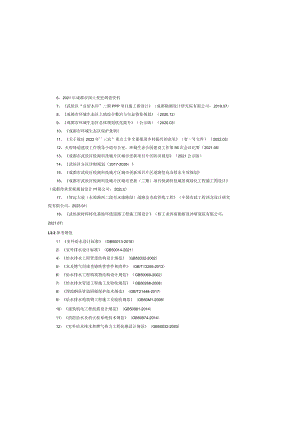

6、2021年成都市国土变更调查资料7、武侯区“宜居水岸”二期PPP项目施工图设计（成都勘测设计研究院有限公司，2019.07）8、成都市环城生态区土地综合整治与生态修复规划（2020.12）9、成都市环城生态区总体规划优化提升（公示版）（2020.03）10、成都市环城生态区保护条例11、关于做好2022年''三农”重点工作全面推进乡村振兴的意见（省一号文件）（2022.03）12、天府绿道建设工作领导小组办公室，环城生态公园建设工作第56次会议纪要（2021.06）13、成都市武侯区悦湖科技城片区城市更新项目片区防洪规划（2021公示版）14、武侯区分区详细规划（2017-2035）15、成都市武侯区悦湖科技城片区城市更新项目片区道路竖向及排水专项规划16、成都市武侯区悦湖科技城片区城市更新（三期）项目悦湖科技城景观绿化工程施工图设计（成都传承景观规划设计Ief限公司，202LU）17、智远大道（东坡路西二段至永康路段）道路及市政管线工程（中国市政工程西北设计研究院有限公司，2023.01）18、武侯新材料转化基地环线道路工程施工图设计（核工业西南勘察设冲研窕院有限公司，2021.07）L2.2参考规范1）室外给水设计标准（GB50013-2018）2）室外排水设计标准（GB50014-2021）4）给水排水工程管道结构设计规范（GB50332-2002）5）水及燃气用球里铸铁管管件和附件（GB/T13295-2013）6）给水排水工程构筑物结构设计规范（GB50069-2002）7）给水排水管道工程施工及验收规范（GB50268-2008）8）埋地钢质管道阴极保护技术规范（GB/T21448-2017）9）给水排水构筑物工程施工及验收规范（GB50M1-2008）10）建筑机电工程抗震设计规范（GB50981-2014）11）消防给水及消火栓系统技术规范（GB50974-2014）12）室外给水排水和燃气热力工程抗德设计规范（GB50032-2003）生态修复工程设计说明1概述1.1工程概况（1）工程建设内容；本工程为近悦湾生态公园（原项目名称）生态修复工程，包括在成都市第八再生水厂再生水综合提升标段，一同纳入武侯区水系连通一期工程。本工程涉及人工湿地工程设计、水生态系统工程设计和引排水管道设计等。（2）本工程设计处理水量总规模MOOmZh（3）本工程主要工艺采用：垂直流人工湿地+水生态系统。（4）本工程主要处理第八再生水厂的尾水。工程从第八再生水厂引水，原八厂出水中水管道位于黄堰河西侧，其出水水头510.118m,向南延伸至近悦湾生态公园内部。利用八厂中水管，在接近近悦湾生态公园处通过新建DN300钢管引水至本次设计人工湿地内，处理后通过新建排水管道就近排至黄堰河水生态系统。（5）工程阶段：施工图设计（6）初步设计审杳意见：1）进一步受核工程规模和描述。回复：已复核工程规模和描述。2）根据人工湿地进出水管路设计，出水管道设置检修网门。回复：已优化，出水管道已设置阀门。1.2任务依据及参考规范1.2.1 设计依据1、任务委托书；2、本项目1:500地形图（成都市勘察测绘研究院，2023.02）3、本项目岩土工程勘察报告（成都市勘察测绘研究院，2023.02）4、武侯区水系连通一期工程可行性研究报告（代项目建议书）调整报告（中间稿）（重庆国际投资咨询集团有限公司，2023.02）5、近悦湾生态公园景观方案设计（上海同济城市规划设计研究院有限公司，2023.02）(Q.1).现详述如下:1、第四系全新统人工填土层(QJ)(1)杂填土：色杂：松散：主要由碎块、砖块等大量建筑垃圾、人工回填卵石、砂岩和粘性土等组成。硬杂质含量约5070据调查，黄堰河HS0+06-630段和水生态(悦湖湖区)北侧大部分地段，主要是盗挖砂石后人工回填而成，堆填时间约35年。N动力触探实测厂7击/dm,平均击数为2.43击/dm,离散性大，填土中存在空穴、架空情况，回填不密实。属欠固结土，均匀性差。动力触探实测1、7击/dm,平均击数为2.41击/dm。预估沉降量大于20cm。厚度约0.5164u(2)杂填土：色杂：松散；主要由生活垃圾(局部富含大量塑料袋)组成，含部分碎块、砖块、石膏碎块和少量粘性土等。硬杂质含量约20主要分布于水生态(悦湖湖人工湿地区)至黄堰河配套管理用房带(详见“勘探点平面布置图"),根据调查，为盗挖砂石后人工回填而成，黄堰河配套管理用房原为成都地铁9号线一期6标作项目部，项目部设立时碾压后，采用薄层素上进行封闭，并在上部采用混凝土再次封闭，防止雨水下渗，其余地段未经碾压，直接堆填。堆填时间大于5年，属欠固结土，均匀性差。N动力触探实测平均击数为1.69击/dm。厚度约3.48.2m(3)素填上：灰色：可塑。主要由粘性上混10%20%左右砖瓦碎屑块等硬杂质组成：粘性土为可塑；湿。为人工种植，原地堆填，堆填时间大于10年，基本完成自重固结。厚度约0.53.9m。本次勘察钻孔揭示人工填土厚度约1.8164m°2、第四系全新统冲积层(Q4al)(1)细砂：黄灰色。由长石、石英、云母细片及暗色矿物等颗粒组成。松散，稍湿。呈透镜体状分布于素填土底部，卵石土层顶部。最大厚度约3.2m。(2)中砂：灰色。由长石、石英、云母细片及暗色矿物等颗粒组成。松散，稍湿、饱和。呈透镜体状分布于卵石土层中，部分地段该层中夹少量卵石。最大厚度约04m。(3)卵石：灰褐灰色。卵石成分系岩浆岩及变质岩类岩石组成。多呈圆形亚圆形。一般粒径20150mm,部分粒径大于200mm,混少量漂石。充填物主要为中砂，混少量砾石。卵石含量约6580卵石以弱风化为主，湿饱和。按卵石层的密实程度、N120超聿型动力触探13）水及燃气用球墨铸铁管、管件和附件（GB/T13295-2013）14）工程结构通用规范（GB55001-2021）15）建筑与市政工程抗震通用规范（CB55002-2021）16）城市给水工程项目规范（GB55026-2022）17）混凝土结构通用规范（GB55008-2021）18）给水排水构筑物工程施工及验收规范GB50141；19）人工湿地污水处理工程技术规范HJ2005-201020）污水自然处理工程技术规程CJJ/T54-201721）人工湿地污水处理技术标准DB13（J）_T8366-2020；22）人工湿地水质净化技术指南（2021年4月）；21）建筑地基处理技术规范JGJ79；22）河湖生态保护与修豆规划导则SL709-2015；23）河湖生态修第工程运行与维护技术导则（报批稿）（2021年2月）：24）城市景观湖泊水生态修复及运维技术规程DBJ/T15-183-2020;25）河湖生态系统保护与修复工程技术导则（SL/T800-2020）：26）市政基础设施技术统一标准一一给水设计导则（成天府投2021691号）；27）给水排水工程埋地钢管管道结构设计规程（CECS141：2002）；30）成都市地方标准成都市城市道路人行道球墨铸铁方形井靛监督管理技术规定；31）成都市检查井防坠装置技术指南成井盖办【2023】3号；31）四川省（区域性）地方标准球墨储铁可调试防沉降检查井盖DB510100/T203-2016：L3坐标系及高程系本工程高程系采用85高程系，坐标系采用成都市城市坐标系。2地质概况2.1 场地环境及工程地质条件2.1.1 地层岩性在钻孔深度范围内所揭露地层为第四系全新统人工填上层（Qj）和第四系全新统冲积层条，判定：本场地环境类别为II类，场地土对混凝土结构具微腐蚀性、钢筋混凝土结构中钢筋具微腐蚀性。2.2 场地区地震效应2.2.1 建筑场地类别根据场地波速测试成果，该场地土层的等效期切波速值为378ms.卓越周期为0.22s。场地莅盖层厚度大于5.0m,建筑场地类别判定为H类。根据建筑抗震设计规范（GB50011-2010）（2016年版）的表4.1.3知：场地内填土（杂填土、素填土、素填土）属软弱土；中砂属于中软土，卵石属中硬土。2.2.2 地震基本恭度根据中国地震动参数区划图（GB18306-2015）规范附录，成都市武侯区金花街道类场地基本地宸动峰值加速度值为010g,基本地震动加速度反应谱特征周期值为045s。根据建筑与市政工程抗震通用规范（GB55002-202D对应抗震设防烈度为7度，设计地震分组为第三组。2.2.3 地基±震陷性评价本项目抗震设防等级为丙类，场地中分布有杂填土局部空隙较大，属欠固结士,强烈地震时可能发生震陷。根据岩土工程勘察规范（2009年版）（GB50021-2001）条文说明5.7.11条，本项口场地的抗震设防烈度7度，场地内除杂填土以外的各土层等效剪切波速（最小值）为194ms>90m/s,且除杂填土以外各土层承载力特征值fak>80kPa,故场地除杂填土、杂填土以外，其余土层可不考虑震陷影响。2.2.4 水文地质分析评价根据本次勘察渗透性试验及我院周边类似工程经验，杂填上及砂卵石渗透性为强透水，素填土为弱中透水。场地土层的渗透变形可分为流土和管涌。根据场地工程地质条件，素填土主要为细粒土层，砂卵石为粗粒土层。初步判断素填土渗透变形为流土，卵石层为管涌。2.2.5 岩土工程分析评价（-）场地和地基的稳定性与适宜性1、根据区域地质资料，拟建物场地位于新华夏系第三沉降带四川盆地西缘成都坳陷。成都地区所处地壳为一稔定核块。2008年5月12日，处于龙门山断裂带上的汶川映秀发生8级大地震，2013年4月20日发生芦山7.0级地震，2017年8月8日发生九寨沟7.0级地震，2022年9月5日发生泸定6.8级地震，但对成都市武侯区金花街道范围内建筑物的影响较小，震后场地和地基击数以及充填物含量等的差异，按照成都地区建筑地基基础设计规范(DB51/T5026-200D可将其划分为稍密、中密和密实卯石三个亚层：稍密卵石：卵石成分系岩浆岩及变质岩类岩石组成；多呈圆形亚圆形：一般粒径2080mm,部分粒径大于IOOmni;粒径W50mm的卵石含量约65%。充填物主要为中砂，混少量粘性土及砾石，含量约4045孔钻进较容易。N120动力触探实测平均击数为5.33击/dm。中密卵石：卵石成分系岩浆岩及变质岩类岩石组成：多呈圆形亚圆形：一般粒径20IOOrnm,部分粒径大于120丽；粒径WIOOmrn的卵石含量约75%。充填物主要为中砂，混少量粘性土及砾石，含量约3040瓦钻进较困难。N120动力触探实测平均击数为8.26击/dm。密实卵石：卵石成分系岩浆岩及变质岩类岩石组成；多呈圆形亚圆形：一般粒径50150mm,部分粒径大于200mm；粒径XOOmm的卵石含量约80乐充填物主要为中砂，混少量粘性土及砾石，含量约30%。钻进困难。N120动力触探实测平均击数为13.52击/dm。2.1.2场地区水文地质条件(1)地表水根据岩土工程勘察规范(2009年版)>(GB50021-2001)第12.2.1条第12.2.4条，场地环境类别按H类判定：场地地表水(河水)对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。(2)地下水及含水层类型根据场地地层分布及区域工程地质经验，场地地下水主要为赋存于人工填土中上层滞水、第四系砂卵石层中的孔隙潜水。本次勘察期间主要为平水期，勘察期间未揭见上层滞水。勘察结束后测得孔隙潜水静止水位5.0、7.5m,相应标高为498.97、502.39m。根据区域水文地质资料,成都地区枯水期12月次年2月，丰水期7、9月，其余月份为平水期。根据区域水文地质资料，桥位区孔隙潜水与渠水连通性较好,相互补给，受河水水位涨落影响较大，孔隙潜水水位年变化幅度2.03.Onu根据岩土工程勘察规范(2009年版)>(GB50021-2001)第12.2.1条第12.2.4条,判定：拟建场地环境类别为类，场地地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。2.13 地基土的腐蚀性根据试验结果及岩土工程勘察规范(2009年版)(GB50021-2001)第12.2.1条、第12.2.4坪下O.50m左右。由于乐平三路区域地基土已受污染，地下水的渗透和流动会导致污染土中污染物在本区域内有定的扩散性，设计时对该区域结构均应按照污染土相关指标进行设计并加强保护措施。（四）人工湿地工程分析评价人工湿地地段基底主要为杂填土,系人工盗采砂卵石回填形成，回填时间约35年，欠固结，填土中存在空穴、架空情况，回填不密实。人工湿地区域分布地基土主要以杂填土为主，下覆砂卵石土层，均属强透水性土。综上考虑设计时可先考虑设置压实基层，然后换填一定厚度的粘性上隔水层或采用防渗毯工艺作防渗处理。本场地基坑开挖后较周边场地地势较低洼，施工时应做好对地表水的导流疏排防止进入基坑内部；施工时时应设置完善的排、截水系统，开挖过程中若遇上层滞水或大气降水，可采取集水明排。基坑开挖前应排干场地内的积水，并避免地表水和雨水下渗，影响基坑的稳定。2.14 6结论与建议1、拟建河堤地貌单一，地形起伏不大。无影响工程稳定性的不良工程地质作用，属稳定区。2、场地土层的等效剪切波速为254ms0场地覆盖层厚度大于5.Om,建筑场地类别判定为II类。根据建筑抗震设计规范（CB50011-2010）（2016年版）的表4.L3知:场地内填土（杂填土、杂填土、素填土）属软弱±中砂属于中软土，卵石屈中硬土。根据中国地震动参数区划图（GB18306-2015）规范附录，四川省成都市武侯区金花街道设计基本地震加速度值为O.IOg,设计特征周期0.45s。根据建筑与市政工程抗震通用规范（GB55002-2021）对应抗震设防烈度为7度，设计地震分组为第三组。根据建筑抗震设计规范（2016年版）场地内分布有厚度较大的杂填.上、杂填土，拟建河道及沉砂池位于河道边缘，考虑到地震的放大作用，划分为对建筑抗震不利地段。3、素填土渗透性等级为弱透水，渗透变形方式为流.o杂填I:、砂卵石地层渗透性等级为强透水，渗透变形方式为管涌。4、地表水、地下水对混凝土微腐蚀性，对钢筋混凝土结构中的钢筋微腐蚀性，对钢结构具微腐蚀性。5、场地分布的杂填土对混凝土结构具SO42-强腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性，场地其余地基土对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性。（二）建议土稳定，未发生滑坡、沉陷等不良地质作现象。拟建场区地质构造稳定。场地属相对稳定场地，地基属稳定地基。2、根据场地工程地质条件，场地内未发现不良地质作用，地基上稳定、分布较均匀，区域地质构造较稳定，经调查无影响工程稳定性的滑坡、崩塌、泥石流等不良地质作用，适宜建筑。（二）地基.1:评价1、工程区内杂填土结构紊乱，均匀性及物理力学性能均较差，回填时间约35年，欠固结，地基承载力不能满足设计要求，不能作为拟建物基础持力层。受地下水影响，部分地段易产生附加下陷，具有一定湿陷性.通常采用清除换填、夯实等方式消除其Il陷和湿陷性场地分布的杂填I:大多位于场坪、基坑、基槽挖出范围。2、杂填土结构紊乱，均匀性及物理力学性能均较差，回柜时间约35年，欠固结，地基承载力不能满足设计要求，且对混凝土结构具Sof强腐蚀性，不能作为拟建物基础持力层。建筑物及其周边适当距离范围内应全部清除.3、工程区内素填土承载力较堤基承载力要求略低，不能满足设计要求，但可以采取结构措施（如加大基础宽度或基础埋深）后，作为堤基基础持力层。4、场地细砂主要分布于卵石顶板上，分布局限、不连续，厚度差异大，场地内细砂为可液化土，地基液化等级综合判定为中等。承载力低，地基承载力不能满足设计要求，不能作为拟建物基础持力层。5、场地中砂主耍呈透镜体状分布于卵石层中，为不液化土层，承载力相对较低。当用于下卧层时应对其进行软弱下卧层验算。若不满足设计要求，应进行相应处理。6、场地内卵石分布连续，卵石具较高承载力，满足设计要求。卵石层可作为堤基、水闸基础持力层。（三）地下水对特殊性岩土的影响场地内分布人工填土，因其特殊成因，局部孔隙较大，受地下水侵蚀易软化土体，使其物理力学性质降低，易造成基坑侧壁失稳及上部结构不均匀沉降等不利于工程的安全隐患，可采取换填方式等方式处理，确保工程安全。杂填土受地下水影响，部分地段易产生附加下陷，具有一定湿陷性，可采用清除换填、夯实等方式消除其湿陷性。场地施工前应对大气降水、施工用水进行截流疏排，严禁地表水、地下水流入基坑内，造成软化及基坑失稳，确保工程安全。孔隙潜水具一定的渗透性，水量相对较大，易通过卵石孔隙渗出，丰水期最高水位约为自然地工的质量。4、据调查场地内分布有少量的管线，且有横穿规划河道的管线，施工前应进行管线探测，对已有管线做好迁改及保护措施。5、由于勘察手段局限性，场地内砂层分布无规律的特点（呈透镜体分布），难以全面反映砂层分布。钻孔之间可能有团状砂层，建议基础开挖时，加强钎探及坑探工作。也可采用动探手段，检测卵石层密实度。6、本工程施工中应重视地基验槽。基坑开挖至管底标高后，应及时通知勘察、设计、质检等单位到场进行现场验槽.3生态修复工程设计内容3.1生态修复工程总体布置生态修复工程设计主要包括人工湿地工程设计和黄堰河（近悦湾水面展宽段）水生态系统工程设计。设计处理水量1400m%,根据人工湿地可利用工程面积确定。工艺流程：第八再生水厂尾水分垂直流人工湿地分水生态系统今黄堰河下游出水。人工湿地进水水质要求地表水IV类；出水水质可达到地表水I类。当进水水质某些指标超标情况卜I人工湿地仍可对除TN外的富营养化指标和影响可见度的指标达到50%的去除率。人工湿地工程采用下行式垂直流人工湿地类型，包括前端蓄水池、人工湿地处理主体和后端出水池。整个人工湿地工程包括SI、S2、S3号人工湿地单元，Sl单元面积1288m2,S2单元面积470n,S3单元面积346总面积2104n,人工湿地总有效面积1769设计SI号人工湿地进水量880m3d,S2号人工湿地进水量287m3d,S3号人工湿地进水量233m%。填料基质采用中砂、粗砂、沸石和砾石，水生植物采用美人蕉和再力花1:1搭配。设计填料孔隙率0.45,设计人工湿地填料深度1.8m,水力负荷0.79m%Rd,水力停留时间LO天。水生态系统构建工程主要建设内容包括：1）基底改良工程；2）沉水植物群落构建工程。水生态系统总共建设面积约1.3万mL水生态系统植物种植区域保证种植土深度20.3m。1、地基土各项物理力学指标建议值见下表。地基土物理力学指标建议值表±名电力宓度TkNm34WjWfiS&kRt内聚力kPa内摩擦角4*度压缩模瘠EsMpa变形模量EoMpa站底联擦系数杂填土19.038*素填土19.0806*!0*2.5案填土17.0100IO84.00.30中砂19.()I(X)267.00.35稍密卵石21.030035250.40中密卵石22.055038300.45密实卵石23.0)40450.50注：杂澳土及索填土力学参数为经验值，仅供设计参考使用.2、施工前应对场地内地下管线（如燃气、电力、通讯、自来水等）进行详细调查，施工时应做好迁改、保护措施，确保工程安全。3、雨季施工若遇大气降水或上层滞水，建议采用明排措施进行疏排。勘察期间为丰水期，地下水受区城地下水及大气降水影响较大，施工前，建议对地下水位进行且核。必要时，应对地下水进行施工降水（如管井法结合明排等），并应进行研究论证，根据临近场地工程经验，卯石土的港透系数K约为25.0m<io4、基坑施工必须遵循先支护后开挖的原则，临近1倍基坑深度范围内严禁堆载，避免附加荷载对基坑安全造成不良影响。基坑开挖前，建议对河水采用围堰法进行疏排。基坑工程分析详见:“第六章（三）主要工程地质问题评价”。5、在施工过程中应加强对周边重要建筑物（如桥梁、居民区）的监测和保护工作，以确保其正常使用。（三）施工注意事项1、建议在生态修爱施工前进行红线范围内地形测量。开挖深度及换土方量均以现场实测为准。2、本工程应做好施工排污排水措施。基桩开挖及喳土运输会对周边居民产生一定影响，施工时应进行合理安排，尽量减少对居民休息和正常工作、经营的影响。3、本场地局部钻孔卵石层中夹有大粒径漂石（>0.5m）,分布随机性较强，无规律性，且抗压强度较高，对现场施工具有一定影响,基础施工应选择合适的设备，采用适宜的施工工艺，保证施a）穿孔管应均匀布置于滤料层上部或底部，配水孔宜斜向下45°交错布置，孔径直为5mm10mm,孔口流速不小于1m/s；b）穿孔管的长度应与人工湿地单元的宽度大致相等：管孔密度均匀，管孔尺寸和间距根据进水流量和进出水水力条件核算，管孔间距不宜大于1m,且不宜大于人工湿地单元宽度的10%；c）垂直流人工湿地配水管支管间距宜为Im2m；d）穿孔管位于填料层底部时，周围宜选用粒径较大的填料，且粒径应大于穿孔管孔径。3.4填料填料的选择与铺设应符合以下要求：a）填料应选择具有一定机械强度、比表面积较大、稳定性良好并具有合适孔隙率及表面粗植度的填充物，主要技术指标应符合水处理用滤料CJ/T43及建设用卵石、碎石GBfT14685中的有关规定；b）填料选择在保证处理效果前提下，应兼顾当地资源状况，选用上壤、砾石、碎石、卵石、沸石、火山岩、陶粒、石灰石、矿渣、炉渣、蛭石、高炉渣、页岩或钢渣等材料，也可采用经过加工和筛选的碎砖瓦、混凝土块材料或对生态环境安全的合成材料。填料选择及布置应符合以下要求：1）填料层可采用单一填料或组合填料，填料粒径可采用单一规格或多种规格搭配；2）填料应预先清洗干净，按照设计级配要求充填，填料有效粒径比例不宜小于95%；3）填料充填应平整，且保持不低于35%的孔隙率，初始孔隙率宜控制在35%50%:4）填料层厚度应大于植物根系所能达到的最深处：5）采用矿渣、钢渣等作为填料时，应考虑其会引起锌、碑、铅等重金属物质溶出，在满足出水水质要求的情况下使用：同时钢渣、矿渣可能会引起水中PH值升高，建议与其它填料组合使用，并设计防范措施。c）水平潜流人工湿地的填料铺设区域可分为进水区、主体区和出水区：d）垂克潜流人工湿地填料宜同区域垂直布置，从进水到出水依次为配水层、主体层、过渡层和排水层；e）对磷或焚氮有较高去除要求时，可铺设对磷或第翅去除能力较强的填料，其填充量和级配应通过试验确定，磷或氨氮的填料吸附区应便于清理或置换；f）在保证净化效果的前提下，水平潜流人工湿地填料宜采用粒径相对较大的填料，进水端填料第八再生水厂出水水质要求满足地表水环境质量标准GB38382002中的IV类水，实际出水指标见下表：质指标项目CODcr(mg/L)BODs(mg/L)氨氮(mg/L)TN(mg/L)TP(mg/L)八厂出水162.90.460.1IV类地表水标准3061.51.50.3III类地表水标准2041.01.00.23.2人工程地几何尺寸设计本次人工湿地设计长宽比小于1:1-3:1,设计水深1.8m。垂直流人工湿地几何尺寸设计，应符合下列要求：1）单个单元面积宜小于1500多个处理单元并联时，其单个单元面积宜平均分配：2）长宽比宜为可根据地形、集布水需耍和景观设计等确定形状；3）水深宜为08m2.0m°33集布水系统设计在本次设计人工湿地范围内表面设置配水管，底部设置给集水管。配水管和集水管均在穿混凝土构筑物时设置防水套管。人工湿地应设置防止水量冲击的溢流或分流设施：a）分区设计时，应考虑分水井、分水闸门、溢流堰等分流设施；b）水量冲击时，应考虑水量调节或溢流设施；O为保证湿地水位可调性，出水处应设置可调节水位的弯管、阀门等；d）为防止短流、集布水不均，集布水布置可考虑如下几种方法：1）表面流人工湿地可采用单点、多点和溢流堰布水；可采用类似折板的围堰或横向的深水沟进行导流，并通过控制底面平整性及植物密度来优化湿地的布水均匀性：2）水平潜流人工湿地应采用多点布水，可采用穿孔管或穿孔墙方式布水；3）垂直潜流人工湿地布水和集水系统均应采用穿孔管：4）湿地单元间宜设可切换的连通管渠：5）湿地系统宜设置排空设施、拦水及超越管渠，防范雨水径流甚至洪水对湿地带来的短期冲击；6）湿地出水量较大且出水与受纳水体的水位差较大时，应设置消能、防冲刷设施；7）湿地总排水管进入地表水体时，应采取防倒濯措施。潜流人工湿地采用穿孔管配水时应符合以下要求：3.7 人工湿地地基处理人工湿地设计区域内生活垃圾全部清除换填素土，清除换填量计入景观工程。对于生活垃圾以下的建渣采用夯实处理，压实度系数295虬3.8 设计技术要求及施工注意事项3.8.1 构筑物人工湿地主体构筑物宜采用现浇钢筋混凝上结构，混凝土结构构筑物施工应符合混凝土结构工程施工质量验收规范GB50204和混凝土质量控制标准GB50164的有关规定。钢筋保护层厚度应符合给水排水工程构筑物结构设计规范GB50069的相关规定。混凝土结构构筑物止水带材料的材质、性能应符合设计文件和地下工程渗漏治理技术规程JGJ/T212的有关规定。3.8.2 防渗膜防渗膜铺设应一次展开到位，不宜展开后再拖动。铺设时应为材料自身热胀冷缩、填料充填及通水后承载产生的拉伸预留出尺寸变化量。防渗膜铺展开后应及时焊接和缝合，防渗膜的铺展、搭接宽度的设定、焊接缝合的施工均应符合生活垃圾11生填埋场防渗系统工程技术规范CJJIl3的有关规定。防渗膜与潜流湿地床体基础处的粘接强度不应低于防渗膜焊接缝合的抗拉强度，潜流湿地床体基础处的搭接宽度应与基础宽度一致，且搭接宽度范围内的垂置部分应全部粘接。施工完成后应采取有效保护措施，避免已铺设的防渗膜受风力等影响而损坏。3.8.3 填料潜流人工湿地选料、洗料、堆料与撒料等过程应保证填料清洁。充填后应保证平整度，不得出现填料丘。主体填料宜采用卷扬机、输送机等方式输入床内，床内填料摊铺可采用小型机械，并人工找平。小型机械摊铺填料和人工找平前，均应在埴料表面铺设行走钢板或木板，不得在填料表面直接碾压和踩踏。填料充填前，宜以同种同规格填料501OOHi,为一个单元摊铺面，每个单元摊铺面设置510处高程控制点。不同种类或不同规格的填料应分层充填，摊铺至设计高程后，方可进行下一个单元摊铺面充填。填料充填区应按横向不同种类（或规格）填料的设计分区设置临时分界线。的布设应便于清淤：g）人工湿地填料层的填料粒径、填料厚度和装填后的孔隙率，可按试验结果或按相似条件下实际工程经验设计，也可参照污水自然处理工程技术规程CJJT5”2017取值。3.5湿地植物选择与种植人工湿地植物的选择和种植应符合以下要求：a）人工湿地植物的选择应遵循以下原则：1）宜选择适应当地自然条件、收割与管理容易、经济价值高、景观效果好的本土植物：2）宜选择成活率高、耐污能力强、根系发达、茎叶茂密、输氧能力强和水质净化效果好等综合特性良好的水生植物；3）宜选择抗冻、耐盐、耐热及抗病虫害等较强抗逆性的水生植物：4）禁止选择水葫芦、空心莲子草、大米草、互花米草等外来入侵物种。b）人工湿地可选择一种或多种植物作为优势种搭配栽种，增加植物的多样性和景观效果。根据湿地水深合理配植挺水植物、浮水植物和沉水植物，并根据季节合理配植不同生长期的水生植物;C）应根据人工湿地类型、水深、区域划分选择植物种类，不同气候分区可选择的植物具体可参照人工湿地污水处理技术标准DB13（J）,T8366-20203.6防淳层防渗层的设计应符合以下要求：a）防濠层下方基础层应平整、压实、无裂缝或松土，表而应无积水、石块、树根和尖锐杂物，人工湿地开挖时应保持原土层，并在其上采取防渗措施：b）人工湿地防渗可采用粘土碾压法、三合土碾压法、土工膜法、塑料薄膜法和混凝土法等方法；c）潜流人工湿地防渗设计应符合以下要求：I）应在湿地底部和侧面进行防渗，防渗层渗透系数应不大于10'n/s：当黏土层渗透系数不大于lO,m/s,且厚度大于50Omm时，可不另做防渗：2）防渗层应足够坚固，防止植物根系穿透破坏：3）防渗材料采用聚乙烯膜时，应由专业人员用专业设符焊接；4）防渗层完工后应进行渗透实验。d）人工湿地内穿墙管、穿孔墙等部位应做局部防渗处理。3、管道工作压力管道设计工作压力006MPa,试验压力为09MPa4、本工程地震设防烈度7度，安全等级二级。设计使用年限50年。5、管道附属构筑物1）阀门及阀门井本次设计DN300给水管道采用手动软密封闸阀。阀门的公称压力P=0.6MPa.若阀门井位于人行道或车行道上，井盖面与设计地面齐平；若阀门井位于绿化带内，井盖面应高出地面0.2米。所有阀门（包括排气阀、排泥陶等）采用方样形式操作（禁用手轮盘），且梯头需正对井口，人员可以在地面启闭禅头距地面05-0.6米，操作力矩不大于240N.M。2）自动复式排气海在管道上容易积聚空气的制高点均设置自动复式排气阀，既可自动排气，又可在管道需要检修放空时进气。3）泄水阀井在管线的低凹处均应设置泄水装置。4）管道支墩：钢管段的支墩:在钢管段的垂直弯头处、蝶阀井前后的第一个水平弯头处及前后管堵处设支墩，支墩应在管道接口做完，管道位置固定后修筑，应保证后背土不被扰动。支墩做法参柔性接口给水管道支墩10S505K按图中有地下水,d=2O,Fwdk=LlMPae支墩按图集中（D+100）（D为管道公称直径）的管道支墩做。6）检查井井盖选用原则位于绿化带、边坡范围内的检查井井盖满足以下技术要求：对于绿化带、边坡范围内的检查井井盖采用高分子井盖，井盖承载等级采用C250o所有井盖均应标示管线类型、承载等级、生产厂名、生产日期等俗息，应有易开启井盖的提孔。综合考虑绿化景观效果、后期管养维护等因素，同时避免地面径流水流入井内，对位于绿化带以及较缓边坡（边坡坡率小于1:3）范围的新建检查井，检查井露出设计地面高程按不大于5cm进行设计，检查井井盖采用植草井盖并进行植草景观化处理，井盖植草深度不小于15cm；对位于较陡边坡（边坡坡率大于1:3）范围的新建检杳井，检查井露出设计较高侧地面按不大于5cm进行设计，检查井井盖采用普通井盅。充填填料时，应避免损坏潜流湿地床体的配水、集水系统，严禁直接将填料倾倒至配水、集水管件上。集水系统底部的填料应采用人工充填，严禁管道底部出现悬空。3.8.4 植物种植植物种植工程应在湿地主体构筑物、辅助工程完成且湿地通水后进行。植物种植工程施工前，施工单位有义务提出施工最佳时间建议。应合理安排起苗时间和栽种时间，水生植物白起苗开始暴露时间不宜超过8h,起苗数量不宜超过当日能完成的种植量。水生植物可直接采用裸根（少量泥土）种植，种植前宜清洗种苗，灭杀有害生物，防止外来入侵种。水生植物种植前应对植物种苗分散整理，选用生长状态良好、茎叶壮硕的植株。植物运输过程需做保湿处理。水生植物种植前，应合理修剪植株茎叶，修剪后的茎高不宜低于20cm。水生植物种植时，应保持填料湿润。种植密度应符合设计要求，种植方式应采取等间距错行种植。水生植物种植后，应及时提升并保持一定水位，水面宜高出填料表面IOCIn15cm0潜流人工湿地可视植物根系生长状况，逐渐恢复正常运行水位。水生植物成活后，湿地进水负荷应逐步增加。非水生植物种植应符合园林绿化工程施工及验收规范CJJ82中的有关规定。4人工湿地引排水管道4.1 管道总体布置设计人工湿地引水管道和人工湿地排水管道，第八再生水厂尾水的原压力中水管在接近近悦湾生态公园处新建DN300引水管道至人工湿地，人工湿地对尾水处理后通过新建DN350排水管道就近排入黄堰河，设计管道长度约280m。4.2 管道参数设计1 、管道接口钢管采用焊接；球墨铸铁管、钢管、阀门之间采用法兰连接。2、管道覆土要求一般情况下，管顶平均覆土在1.2m左右。若管顶覆土低于0.7或大于4.0米，管道应作加强处理。在生态公园景观布置范围内管道根据实际场地标高确定管道标高，人工湿地进水口和出水口附近的管道标高根据实际人工湿地进出水标高确定。4、钢管防腐采用聚氨酯涂层（PU防腐工艺）。1）外防腐聚氨酯涂层执行SY“4106标准管道无溶剂聚氨酯涂料内外防腐层技术规范，同时参考GB/T24596球墨铸铁管和管件聚氨酯涂层次2）防腐层主要技术性能指标为：密度1.0L3gcm3;粘度7OO15OOMPa3能；固体含量298%：表干时间W30min:实干时间W90min:附着力二级：阴线剥离（6448h）12mm;耐冲击25J：抗弯曲（CSI7砂轮，lkg,1000r）WIoOmg：吸水性（24h）3%:硬度（ShOreD）265；电气强度N20MVm;体积电阻率IX10”阻率阴；耐化学介质腐蚀（10%硫酸、30%氯化钠、30%氢氧化钠、2号柴油，30d）涂层完整、无气泡、无脱落。4.4管道安装1、钢管安装1）钢管安装应符合国家标准工业金属管道工程施工规范（GB50235-2010）、现场设备、工业管道焊接工程施工规范（GB50236-20U）的规定。2）管节表面应无斑疤、裂纹、严重锈蚀等缺陷。管道任何位置不得有十字形焊缝。3）直缝卷焊钢管管节几何尺寸允许偏差应符合GB50268-2011中表5.322的规定。2、阀门安装每台阀门必须有制造厂家的合格证书，并经质量认证和检验合格。核对实物的规格、型号、材质和编号，保证安装在管段上的桩号位置与设计一致。核对阀门与连接管件的配合尺寸。清除阀杆上的杂物，检查闹杆是否转动灵活，应无卡、涩现象。阀体外观检查应无的痕、飞刺等缺陷，严禁使用有裂纹的阀体。每台阀门经检验合格后方可进行安装。3、给水管道顶部上方.30Omm处应设置警示带。5施工注意事项1、工程所用的管材、管道附件、构（配）件和主要原材料等产品进入施工现场时必须进行进场验收并妥善保管。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件等，并按国家有关标准规定进行复验，验收合格后方可使用。2、加强沟槽排水措施，保证管道施工质量，加强沟槽开挖安全措施，安全施工。3、水平支墩
