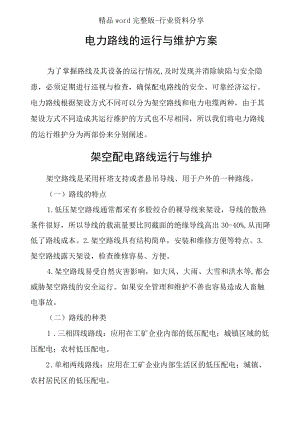

精品word完整版-行业资料分享电力路线的运行与维护方案为了掌握路线及其设备的运行情况,及时发现并消除缺陷与安全隐患，必须定期进行巡视与检查，确保配电路线的安全、可靠经济运行。电力路线根据架设方式不同可以分为架空路线和电力电缆两种，由于其架设方式不同造成其运行维护的方式也不尽相同，所以我们将电力路线的运行维护分为两部份来分别阐述。架空配电路线运行与维护架空路线是采用杆塔支持或者悬吊导线、用于户外的一种路线。（一）路线的特点1.低压架空路线通常都采有多股绞合的裸导线来架设，导线的散热条件很好，所以导线的载流量要比同截面的绝缘导线高出30-40%,从而降低了路线成本。2.架空路线具有结构简单，安装和维修方便等特点。3.架空路线露天架设，检查维修容易、方便。4.架空路线易受自然灾害影响，如大风、大雨、大雪和洪水等,都会威胁架空路线的安全运行。如果安全管理和维护不善也容易造成人畜触电事故。（二）路线的种类1 .三相四线路线：应用在工矿企业内部的低压配电；城镇区域的低压配电；农村低压配电。2 .单相两线路线：应用在工矿企业内部生活区的低压配电；城镇、农村居民区的低压配电。精品word完整版-行业资料分享3 .高低压同杆架空路线：应用在需电量较大，高能高压用电设备或者设变电室的工矿企业的高低压配电；城镇中负荷密度较大区域的低压配电。4 .电力路线与照明路线同杆架空路线：应用在工矿企业内部的架空路线；沿街道的配电路线。5 .电力通讯同杆架空路线：工矿企业内部低压配电。（三）架空路线的组成及材料架空路线主要由电杆、横担、绝缘子、拉线、金具和导线等组成。1.电杆电杆有水泥杆、铁塔和木杆之分。应用最为广泛的是水泥杆、它经久耐用、不易腐蚀和不受气候影响，维护简单。按照功能，电杆可分为以下几种：1）直线杆：位于路线的直线段上，作为支撑横担、绝缘子、导线和金具用。在正常情况下，能承受路线两侧风力，不承受路线方向的拉力。占全部电杆总数的80%以上。2）耐张杆：位于直线段上若干直线杆之间，电杆两侧受力相等且爱力方向对称作为路线分段的支持点，具有加强路线机械强度作用。3）转角杆：位于路线改变方向的地方。电杆两侧受力相等或者不相等，受力方向不对称，作为路线转折处的支持点。4）分支杆：位于路线的分支处。电杆三向或者四向受力，作为线路分支出不同方向路线的支持点。5）终端杆：位于路线的首端与终端。电杆单向受力，作为路线起始或者终止端的支持点。6)跨越杆：位于道路、铁路、河流山谷两侧的支持点，电杆两侧受力不相等，具有加强导线支持强度的作用。2.横担与拉线架空路线常用的横担有铁横担、瓷横担和木横担。横担作为瓷瓶的安装架，也是保护导线间距的罗列架。最常用的是角钢横担，它具有耐用、强度高和安装方便等优点。1)角钢横担的规格和使用范围(1) 40×40×5mm角钢横担，使用于单相架空路线。(2) 50×50×6mm角钢横担，使用于导线截面为50mm及以下三相四线制架空路线。(3) 65X65×8mm角钢横担，使用于导线截面为50mm以上的三相四线制架空路线。转角杆和终端杆使用横担，常使用双担或者适当放大规格。角钢横担的长度，按瓷瓶孔的个数及其分布距离所需总长来决定。2)瓷瓶孔分布距离按架空线水平罗列的线间距离来决定。水平罗列的线间距离按表8-1规定。角钢横担两端并没有与第一个瓷瓶孔的中心距离，普通为40-50mm。8-1低压架2线的各种线间距离(mm)装置方式线间最小跑离档距40M及以下300导线的水平排列档距4060M之间400至近电杆相邻导线600I线路多层排列各层线闰垂直距离_6003）对瓷瓶的要求在低压架空路线的角钢横担上，通常都采用针式瓷瓶（直瓶）和蝶形瓷瓶（拉台、茶台）。而在同一横担上所用的瓷瓶应该是同型号和同规格的，中性线所用的瓷瓶也应与相线相同。电杆的拉线又称扳线。其作用是为平衡电杆各方面的作用力，并反抗风压，以防止电杆倾斜、倒杆。在分支杆、转角杆、终端杆等为了平衡各方向受力都装有拉线。拉线普通分为上、中、下三部份，通常分别称为上把、中把和底把。地面上部份，其最小截面不应小于25mmo地下部份（一锚柄），其最小截面不应小于35mm,其材料彩用镀锌绞合铁线或者拉线棍。穿越导线的拉线，应在带电导线的上、下各方加装与路线电压相适应的拉紧绝缘子。3.绝缘子及金具绝缘子又叫瓷瓶,是用来固定导线，并使带电导线之间，导线与大地之间保持绝缘的瓷质元件.绝缘子必须有良好的绝缘性能，能承受机械应力、承受气候、温度变化和承受震动而不破碎，应能耐受化学物质的侵蚀。路线绝缘子按其形式分为针式（直瓶）、蝶式（茶台）、悬式（吊瓶）、拉紧绝缘子和瓷横担等。1）针式绝缘子：可分高低压两种。低压针式绝缘子用于额定电压IKV及以下的架空路线；高压针式绝缘子用于3-10KV导线截面积不太大的直线杆塔和合力湖面的转角杆。2）蝶式绝缘子（茶台）：除与悬式绝缘子配合使用在IOKV配电路线上外，更多的是用于低压路线终端，耐张及转角杆等承受较大拉力的杆塔上。3）悬式绝缘子（吊瓶）：使用在各级路线上的耐张杆，精品word完整版-行业资料分享转角和终端杆上承受拉力的作用。4）拉紧绝缘子（拉线绝缘子）：用于终端杆、耐张杆、转角杆或者大跨距杆塔上，作为拉线的绝缘，以平衡电杆所承受的拉力。5）瓷横担：起横担和绝缘子的双重作用。有较高的绝缘水平，施工方便，运行可靠和维修量少等优点。路线金具的用来连接导线、安装横担和绝缘子以及拉线和杆上的其它电力设备用的金属辅助元件。例如各种穿钉、抱箍、曲形垫、曲形拉板、连板、球头挂环、碗形挂板、悬垂线夹、心形环、并沟线夹、角钢立铁、角钢支撑、横担垫板、U型环等。在使用时要注意根据使用的部位和作用的不同，正确选用品种和规格。为防止生锈，金具进行了镀锌处理。一、架空配电路线的巡视检查巡视也称为巡查或者巡线，即指巡线人员较为系统和有序地查看及其设备。巡视是路线及其设备管理工作的重要环节和内容，是保证线路及其设备安全运行的最基本工作，目的是为了及时了解和掌握路线健康状况、运行环境，检查有无缺陷或者安全隐患，同时为路线及其设备的检修、消缺计划提供科学的依据。（一）巡线人员的职责巡线人员是路线及其设备的卫士和侦察兵，要有责任心及一定的技术水平。巡线人员要熟悉路线及其设备的施工、检修工艺和质量标准，熟悉安全规程、运行规程及防护规程，能及时发现存在的设备缺陷及对安全运行有威胁的问题，作好保杆护线工作，保障配电路线的安全运行。精品word完整版-行业资料分享具体承担以下主要职责：(1)负责管辖设备的安全可靠运行，按照归程要求及时对路线及其设备进行巡视、检查和测试。(2)负责管辖设备的缺陷处理，发现缺陷及时做好记录并提出处理意见。发现重大缺陷和危及安全运行的情况，要即将向班长和部门领导汇报。(3)负责管辖设备的维护，在班长和部门领导下，积极参加故障巡查及故障处理。当路线发生故障时，巡线人员得到寻觅与排除故障点的任务时，要迅速投入到故障巡查及故障处理工作中。(4)负责管辖设备的绝缘监督、油化监督、负荷监督和防雷防污监督等现场的日常工作等。负责建立建全管辖设备的各项技术资料，做到及时、清晰、准确。(二)巡视的种类路线巡视可以分为定期巡视、特殊巡视、夜间巡视、监察性巡视和预防性检查等几种。1、定期巡视(规程规定，定期巡视周期为：城镇公用电网及专线每月巡视一次，郊区及农村路线每季至少一次。)巡视人员按照规定的周期和要求对路线及其设备巡视检查，查看架空配电路线各类部件的状况，沿线情况以及有无异常等，时常地全面掌握路线及其沿线情况。巡视的周期可根据路线及其设备实际情况、不同季节气候特点以及不同时期负荷情况来确定，但不得少于相关规定范围的周期。配电路线巡视的季节性较强，各个时期在全面巡视的基础上有不同的侧重点。例如：雷雨季节到来之前，应检查处理绝缘子缺陷，检查并试验安装好防雷装置，检查维护接地装置；高温季节到来之前，应重点检查导线接头、导线弧垂、交叉跨越导线间距离，必要时进行调整，防止安全距离不满足要求；严冬季节，注意检查弧垂和导线覆冰情况，防止断线；大风季节到来之前，应在路线两侧剪除树枝、清理路线附近杂物等，检查加固杆塔基础及拉线；雨季前，对易受洪水冲刷或者因挖地动土的杆塔基础进行加固；在易发生污闪事故的季节到来之前，应加强对路线绝缘子进行测试、清扫、处理缺陷。2、特殊巡视（根据需要进行）在有保供电等特殊任务或者气候聚变、自然灾害等严重影响路线安全运行时所进行路线巡视。特殊巡视不一定对全路线都进行检查，只是对特殊路线或者路线的特殊地段进行检查，以便发现异常现象并采取相应措施。特殊巡视的周期不作规定，可根据实际情况随时进行，大风巡线时应沿着路线上风侧前进，以免触及断线的导线。3、夜间巡视（每年至少冬、夏季节各进行一次）在高峰负荷或者阴雨天气时，检查导线各种连接点是否存在发热、打火现象、绝缘子有无闪络现象，因为这两种情况的浮现，夜间最容易观察到。夜间巡线应沿着路线外侧进行。4、故障巡视（根据需要进行）巡视检查路线发生故障的地点及原因。无论路线断路器重合闸是否成功，均应在故障跳闸或者发生接地后即将进行巡视。故障巡线时，应始终认为路线是带电的，即使明知该路线已经停电，亦应认为路线随时有恢复送电的可能。巡线人员发现导线断落地面或者悬吊在空中精品word完整版-行业资料分享时，应该设法防止行人挨近断线地点8米以内，并应迅速报告领导，等候处理。5、监察性巡视重要路线和事故多的路线每年至少一次）由部门领导和路线专责技术人员组成，了解路线和沿线情况，检查巡线员的工作质量，指导巡线员的工作。监察性巡视可结合春、秋季节安全大检查或者高峰负荷期间进行，可全面巡视也可以抽巡。（三）巡视管理为了提高巡视质量和落实巡视维护责任，应设立巡视维护责任段和对应的责任人由专责负责某个责任段的巡视与维护。路线及其设备的巡视必须设有巡视卡，巡视完毕后及时做好记录。巡视完毕后及时做好记录。巡视卡是检查巡视工作质量的重要依据，应由巡视人员认真负责的填写，并由班长和部门领导签名允许。检查出的路线及其设备缺陷应认真记录，分类整理，制订方案，明确管理时间，及时安排人员消除路线及其设备缺陷。即执行设备缺陷闭环管理。此外，巡线员应有巡线手册（专用记事本），随时记录路线运行状况及时发现的设备缺陷。（四）巡视的内容1、查看沿线情况查看路线上有无断落悬挂的树枝、风筝、衣物、金属物等杂物，防护地带内有无堆放的杂草、木材、易燃易爆物等，如果发现，应立即予以清除。查明各种异常现象和正在进行的工程，例如有可能危及路线安全运行的天线、井架、脚手架、机械施工设备等：在路线附近爆破、打靶及可能污染腐蚀路线及其设备的工厂；在防护区内土建施工、开渠挖沟、平整土地、植树造林、堆放建造材料等；与公路、河流、房屋、弱电线路线以及其它与电力路线的交叉跨越距离是否符合要求。如有发现，应采取措施予以清除或者及时书面通知有关单位住手建设、拆除。还应查看路线经过的地方是否存在电力路线与广播、电视、通讯线相互搭挂和交叉跨越情况，是否采取防止强电侵入弱电线路的防范措施，路线下方是否存在路线对树木放电而引起的火烧山隐患。2、查看杆塔及部件情况主要查看杆塔有无倾斜、地基下沉、雨水冲刷、裂纹及露筋情况，检查标示的路线、名称及杆号是清晰正确。（混凝土电杆:转角杆、直线杆不应大于1.5%,转角杆不应向内角倾斜,终端杆不应向导线侧倾斜，向拉线侧倾斜应小于200mm,混凝土电杆不应有纵向裂纹,横向裂纹不应超过1/3周长,且裂纹宽度不应大于）杆塔所处的位置是否合理，是否给交通安全、城市景观造成不便。横担主要查看是否锈蚀、变形、松动或者严重歪斜。铁横担、金具锈蚀不应起皮和浮现麻点。直线杆塔倾斜度:钢筋混凝土电杆L5%;钢管杆（塔）0.5%;角铁塔0.5%（50米及以上）L5%（50米及以下高度铁塔）；杆塔横担歪斜度1.0%,钢管塔为0.5%>3、查看绝缘子情况主要查看绝缘子是否脏污、闪络，是否有硬伤或者裂纹，铁脚无弯曲，铁件无严重锈蚀。查看槽型悬式绝缘子的开口销是否脱出或者遗失，大点销是否弯曲或者脱出；球型悬式绝缘子的弹簧销子是否脱出；针式（或者柱式、瓷横担）绝缘子的螺丝帽、弹簧垫是否松动或者短缺，其固精品word完整版-行业资料分享定铁脚是否弯曲或者严重偏斜；瓷拉棒有否破损、裂纹及松动歪斜等情况。5、查看导线情况查看导线有无断股、松动，弛度是否平衡，三根导线弛度应力是否一致。查看导线接续、跳引线触点、线夹处是否存在变色、发热、松动、腐蚀等现象，各类扎线及固定处缠绕的铝包带有无松开、断掉等现象。巡线时普通用肉眼直接进行观察，若看不清晰，可用望远镜和红外线监测技术对有疑问的地方详细观察，直至得出可靠结论。引流线对邻相及对地（杆塔、金具、拉线等）距离是否符合要求（最大风偏时，IOkV对地不小于200mm,线间不小于300mm；低压对地不小于IOOmnb线间不小于15Ommo）6、查看接户线情况查看接户线与路线的接续情况。接户线的绝缘层应完整，无剥落、开裂等现象；导线不应松弛、破旧，与主线连接处应使用同一种金属导线，每根导线接头不应多于1个，且应用同一型号导线相连接。接户线的支持构架应坚固，无严重锈蚀、腐朽现象，绝缘子无损坏，其线间距离、对地距离及交叉跨越距离应符合技术规程的规定。三相四线制低压接户线，在巡视好相线触点的同时，应特殊注意零线触点是否完好。此外，应注意接户线的增减情况。7、查看拉线情况查看拉线有无松动、锈蚀、断股、张力分配不均等现象，拉线地锚有无松动、缺土及土壤下陷、雨水冲刷等情况，拉线桩、保护桩有无腐蚀损坏等现象，线夹、花蓝螺丝、连接杆、报箍、拉线棒是否存精品word完整版-行业资料分享在腐蚀松动等现象。查看穿过引线、导线、接户线的拉线是否装有拉线绝缘子，拉线绝缘子对地距离是否满足要求；拉线所处的位置是否合理，会否给交通安全、城市景观造成不良影响或者行人造成不便；水平拉线对通车路面中心的垂直距离是否满足要求；拉线棒应无严重锈蚀、变形、损伤及上拔等现象；拉线基础应坚固，周围土壤有无突起、沉陷、缺土等现象。8、查看防雷设备及接地装置情况主要查看放电间隙距离是否正确或者烧坏；避雷器有无破损、裂纹、脏污；避雷器的固定是否坚固，有无倾斜、松动等现象；防雷设备引线、接地引下线的连接是否坚固可靠，上下压线有无开焊、脱落，接头有无锈蚀。查看接地引下线是否严重腐蚀、断股、断线或者丢失；连接卡子螺丝是否松动或者丢失；接地装置是否外露，在埋设接地体范围内有无土石方工程。二、架空配电路线的防护配电路线及设备的防护应认真执行电力法、电力设施保护条例及电力设施保护条例实施细则的有关规定，做好保杆护线宣传工作，发动沿线有关部门和群众进行保杆护线，防止外力破坏，及时发现和消除设备缺陷。对可能威胁路线安全运行的各种施工或者活动，应进行劝阻或者制止，必要时向有关单位和个人签发防护通知书。对于造成事故或者电力设施损坏者，应按情节与后果，提请公安司法机关依法惩罚。配电路线维护人员对下列事项可先行处理，但事后应及时通知有关单位:精品word完整版行业资料分享（1）修剪超过规定界限的树木。（2）为处理电力路线事故或者谨防自然灾害时，修剪林区个别林木（3）清除可能影响供电安全的招牌或者其他凸出物。配电路线及其设备应有明显的标志，标志包括运行名称及编号、相序标志、安全警示标志等，它们是防护的工作内容之一。通常，配电路线的每基杆塔和变压器台应有名称和编号标志，每回馈线的出口杆塔、分支杆、转角杆以及装有分段、联络、支线断路器、隔离开关的杆塔应设有相色标志，用黄、绿、红三色分别代表路线的A、B、C三相标志。柱上开关、开闭所、配电所（站、室）、箱式变压器、环网单元、分支箱的进出线应有名称、编号、相序标志。此外，配电线路还应设立安全警示标志和安全防护宣传牌，交通路口的杆塔或者拉线有反光标志，当路线跨越通航江河时，应采取措施设立标志，防止船桅碰及路线。三、架空配电路线的检修（一）检修内容架空配电路线检修的内容主要包括清扫绝缘子，正杆、更换电杆、电杆加高（更换电杆或者加铁帽子），修换横担、绝缘子、拉线，修换有缺陷的导线（详见导线、地线损伤造成强度损失或者减少截面的处理）、调整弛度（不应超过设计允许偏差的正6%）、修接户进户线，修变压器台架、变压器试验和更换，修补接地装置（接地引线），修剪树木，处理沿线障碍物，处理接点过热及烧损，以及各种开关、避雷器的轮换、试验和更换等。架空配电路线预精品word完整版-行业资料分享防性检查维护内容及周期如下：（二）检修方法1、正杆2、整拉线3、调整导线弧垂4、更换直线杆横担5、更换终端杆横担6、更换耐张杆绝缘子7、更换耐张线夹8、翻线与撤线9、绝缘导线的修补与接续常见故障及其预防架空配电路线常见的故障主要有：电气性故障和机械性破坏故障两大类。一、电气性故障及其预防配电网在运行中时常发生的故障，大多数是短路故障，少数是断线故障。（断线故障是我们最为忌讳的）1、短路的原因及其危害短路是指相与相之偶尔相与地之间的连接，它包括三相短路、三相接地短路、两相短路、两相接地短路和单相短路接地。短路的主要原因为相间绝缘或者相对地绝缘被破坏，如绝缘击穿、金属连接等。短路不仅在电气回路中产生很大的短路电流,诱发催生很大的热效应和电动力效应,从而损坏电气设备,而且短路会引起电力网络中精品word完整版-行业资料分享电压下降,挨近短路越近，电压降得越多，影响用户的正常供电.(1)单相接地路线一相的一点对地绝缘损坏，该相电流经由此点流入大地的形式。单相接地是电气故障中浮现机会最多的故障，它的危害主要在于使不接地的配电网三相平衡系统被打破，非故障相的电压升高为线电压，可能引起非故障相绝缘的破坏，从而发展成为两相或者三相短路接地。造成单相接地的因素不少，如一相导线的断线落地、树枝碰及导线、跳线因风偏对杆塔放电、支持固定导线的绝缘子、避雷器的绝缘被击穿等。(单相短路时，故障相的电流与综合阻抗的大小成反比。在中性点直接接地的系统中，变压器中性点接地越多，短路电流越大。)(2)两相短路路线的任意两相之间造成直接放电称为两相短路。它将使通过导线的电流比正常时增大许多倍，并在放电点形成强烈的电弧，烧坏导线，造成中断供电。两相短路包括两相短路接地，比单相接地情况危害要严重得许多。两相短路的原因有混线、雷击、外力破坏等。(两相短路时，零序电流和零序电压为零，两故障相电流大小相等，方向相反，在故障点为故障相电压的两倍，方向正好相反。)(3)三相短路在路线同一地点的三相间直接放电称为三相短路。三相短路(包括三相短路接地)是路线上最严重的电气故障，无非它浮现的机会较少。三相短路的原因有混线，路线带地线合闸、路线倒杆造成三相短路接地。精品word完整版-行业资料分享(正序等效定则：不对称短路时，短路点故障相中短路电流的绝对值，与短路电流正序分量成正比，即：2、缺相断线不接地，通常又称为缺相运行，它将使送电端三相有电压，受电端一相无电压，三相电动机无法运转。缺相运行的原因有：保险丝熔断、跳线因接头接触不好过热或者烧断、开关某一相合闸不到位等。危害运行设备的正常运行，处理不及时容易烧坏设备。3、电气性故障的预防根据电气性故障发生的原因，可采取以下相应的预防措施：(1)单相接地：及时清理路线走廊、修剪过高的树木、拆除危及安全运行的违章建造，确保安全运行。(2)混线：调整弧垂、扩大相间距离、缩小档距。(3)外力破坏：悬挂安全标示牌、加强保杆护线的宣传、加强跟踪路线走廊的异常变化和工地施工的情况。(4)雷击的预防：加装避雷器、降低接地电阻，降低雷击的损坏程度；启用重合闸功能，提高供电的可靠性。(5)绝缘子击穿：选用合格的绝缘子，在满足绝缘配合的条件下提高电压等级和防污秽等级；加强绝缘子清扫.二、机械性破坏故障及其预防架空配电路线上的机械破坏故障，常见的有倒杆或者断杆、导线损伤或者断线等。1、倒杆、断杆倒杆是指电杆本身变未折断,但电杆的杆身已从直立状态倾倒，精品word完整版-行业资料分享甚至彻底倒落在地面。断杆是指电杆本身折断，特殊是电杆的根部折断，杆身倒落地面。倒杆和断杆故障绝大多数会造成供电中断。路线发生倒杆或者断杆的主要原因有电杆埋设深度不够、电杆强度不足、自然灾害如大风或者覆冰使杆塔受力增加、基础下沉或者被雨水冲刷、防风拉线或者承力拉线失去拉力作用、外力如汽车撞击等。预防的措施为：加强巡视，及时发现并消除缺陷，重点检查电杆缺陷有无裂纹或者腐蚀、基础及拉线情况，汛期和严冬要重点检查，对易受外力撞击的杆塔应加警示标志、及时迁移。2、导线损伤或者断线导线损伤的原因包括创造质量问题、安装、外力撞击如开山炸石等、导线过热、雷击闪络等。预防的措施为：加强货物质量验收关、施工质量验收关，加强路线走廊的防护，加强路线的巡视。导线断线的原因包括覆冰、雷击断线、接头发热烧断、导线的振动、安装、创造质量等。预防的措施为：及时跟踪调整弧垂，采取有效的防雷措施，加强导线接头的跟踪检查、安装防振锤等。三、故障的抢修配电路线发生事故时，应尽快查出事故地点和原因，清除事故根源，防止扩大事故；采取措施防止行人接近故障导线和设备(8米以内)，避免发生人身事故；尽量缩小事故停电范围和减少事故损失；对已经停电的用户尽快恢复供电。故障抢修的步骤如下：(1)馈线发生故障时，运行部门应即将通知抢修班组，并提供有助于查找故障点的相关信息。(2)抢修班组在接到由用户信息部门或者运行部门传递来的故障精品word完整版-行业资料分享信息后，履行事故应急抢修单程序、并迅速出动，尽快达到故障现场。(3)抢修现场故障的进一步查找及分析判断。(4)故障段隔离及现场故障修复。同时给运行部门反馈事故原因、事故处理所需要的时间，便于给用电客户沟通。(5)故障处理完成后，报告运行部门，拆除所有安全措施、恢复供电。运行部门为便于迅速、有效地处理事故，应建立健全事故抢修组织和有效的联系方式，并做好大面积停电预案及演练。故障发生后，抢修班组应根据故障报修信息做好记录，迅速、准确地作出初步判断和确定查找故障点方案，尽快组织处理故障，对故障信息、(故障报修次数、达到现场时间、故障处理时间、客户满意度等)进行统计、分析、不断持续改进和提高故障处理的速度和水平。岗位活动主体仅仅有主观愿望是不够的，必须具备与对应的素质。不落实责任的事，是没有人会当事的，没有人当事的事，总故意想不到严重后果相伴。电力电缆的运行与维护高压电缆的种类、结构和特点一、高压电缆的发展概况1890年世界首次浮现电力电缆，英国开始用IOKV单相电力电缆，1908年英国有了20KV的电缆网，1910年德国的30KV电缆网已具有现代结构，1924年法国首先使用了单芯66KV电缆，1927年美国开始采用132KV充油电缆，并于1934年，完成第一条220KV电缆的敷设。1952精品word完整版-行业资料分享年1955年法国制成为了380425KV充油电缆，并于1960年摆布试制了500KV大容量充油电缆，至七十年代初期已在一些国家投入运行。我国电力电缆的生产是20世纪30年代开始的，1951年研制成功了6.6KV橡胶绝缘护套电力电缆。在此基础上，生产了35KV及以下粘性油浸绝缘电力电缆。1968年和1971年先后研制生产了220KV和330KV充油电力电缆。1983年研制成功500KV充油电缆。随着绝缘材料的快速发展，在发达的资本主义国家。20世纪三四十年代已能生产中低压交联聚乙烯电缆，特殊是二次世界大战后期，聚乙烯、交联聚乙烯发展速度很快，电压等级越来越高。1965年国外已能生产77KV交联聚乙烯电缆。1969年即可生产UoKV等级。目前已有大量的500KV电缆使用。由于交联聚乙烯电缆的优良性能。从70年代开始，国外已在用量上超过油纸电缆。80年代末-90年代初，油纸电缆基本被淘汰。我国是从80年代后期，快速发展交联电缆，特殊是90年代后期已淘汰传统的油纸电缆。交联电缆目前占绝对优势。在中低压等级彻底取代油纸电缆。二、电缆的作用及特点电力电缆路线是电网能量传输和分配的主要元件之一，与架空线相比，电缆的结构较复杂，除具有传输能量外，还具有承受电网电压的绝缘层和使其不受外界环境影响和防止机械损伤的铠装层，金属屏蔽层，具有以下优缺点：电缆路线的优点在于：电缆敷设在地下，基本上不占用地面空间，同一地下电缆通道，可以容纳多回电缆路线；在城市道路和大型工厂采用电缆输配电，有利于市容、厂容整齐美观；电缆供电，对人身比较安全，自然气象因素（如风雨、雷电、盐雾、污秽等）和周围环境对电缆影响很小，因此，电缆路线供电可靠性较高；电缆路线运行维护费用比较小。电缆路线缺点在于：建设投资费用较高，普通电缆路线工程总投资是相同输送容量架空路线的57倍；电缆路线故障测寻和修复时间长；电缆不容易分支。此外电缆沟防火，防可燃气体爆炸是一个新课题。三、电缆路线的组成电缆路线由：1.电缆本体；2.电缆附件（户内、户外、中间接头、可分离终端、可分离连接器）；3.其它设备及材料（支架、包箍，井盖、防火设施、监控设备等）电缆本体主要由导体、绝缘层和防护层三大部份组成。导体是电缆中具有传导电流特定功能的部件，常用金属铜和铝。为满足电缆的柔软性和可曲度，导体由多根导线绞合而成。绞合后导体根据需要可制成圆形、扁形、腰圆形和中空圆形等几何形状。绞合导体再经过紧压模紧压成为紧压型导体。绝缘层具有耐受电网电压的特点功能，要求具有较高的绝缘电阻和工频、脉冲击穿强度，优良的耐树枝放电和耐局部放电性能，较低的介质损耗，抗高温、抗老化和一定的柔软性和机械强度。主要有油纸绝缘、塑料绝缘、压力绝缘电缆等。护层是覆盖在绝缘层外面的保护层，其作用是电缆在使用寿命期间保护绝缘层不受水分、潮气及其他有害物质侵入，承受敷设条件下的机精品word完整版-行业资料分享械力。保证一定的防外力破坏能力和抗环境能力，确电缆长期稳定运行。屏蔽层是改善电缆绝缘内电力线分布，降低故障电流的有效措施。具体根据作用可分为导体屏蔽（也称内屏蔽）,其作用是均匀线芯表面不均匀电场，减少因导丝效应所增加的导体表面最大场强，绝缘屏蔽（也称外屏蔽），它是包覆于绝缘表面的金属或者金属屏蔽，使被屏蔽的绝缘层有良好的界面。与金属护套等电位，减少绝缘层与护套之间产生局放，使电场方向与绝缘半径方向相同，承担不平衡电流,防止轴向表面放电等功能。交联聚乙烯电缆屏蔽层结构特点：（1）采用挤包半导电屏蔽层。为提高局部放电起始电压和绝缘耐冲击特性，改善绝缘层与外半导电层界面光滑度和黏着度，在封闭型、全干式交联生产流水线上，导体屏蔽、绝缘层和绝缘屏蔽采用三层同时挤出工艺。实行“三层共挤”，能使层间密切结合，减少气隙、防止杂质和水分污染。具有优良的电气性能，耐电强度（长期工频2030MVm,冲击击穿强度4065MVm）°损耗小、介电常数小、耐热性能好（连续工作温度90）、载流量大、不受落差限制，但也有明显缺点：耐局放能力差、热膨胀系数大、热机械效应严重。（2）绝缘屏蔽外有金属屏蔽层，它是将电场限制在电缆内部和保护电缆免受外界电气干扰的外包接地屏蔽层。在系统发生短路故障时，金属屏蔽层是短路电流的通道。设备的运行管理1、电缆的巡视精品word完整版-行业资料分享为保证电缆及设备的安全可靠运行，除严格执行部颁运行规程外，还制定的电缆现场运行规程和电缆管沟运行规程，并结合济南地区的实际情况采取了相应措施。(1)巡视类别(1)定期巡视：掌握路线基本的运行状况。电缆本体及附件，构筑物等是否正常运行。(2)特殊巡视：在气候恶劣(及大雾等异常天气)情况下，对电缆路线进行特殊巡视，从而查出在正常天气很难发现的缺陷。(3)夜间巡视：在路线负荷高峰或者阴雾易闪络天气时进行。检查接点有无发热、电缆头、绝缘子有无爬闪。(4)故障巡视：查找电缆路线的故障和原因。(5)监察性巡视：对有缺陷而又可监视运行的路线，保电路线等进行的加强性巡视。(2)巡视主要注意事项(1)电缆路线上不应对置瓦砾、矿渣、建造材料、笨重物件、酸碱性排泄物或者砌堆石灰坑等。(2)对于通过桥梁的电缆，应检查桥境两端电缆是否拖拉过紧，保护管或者槽有无脱开或者锈烂现象。(3)对户外与架空线连接的电缆和终端头应检查终端头是否完整，引出线的接点有无发热现象和电缆铅包有无龟裂漏油，挨近地面一段电缆是否被车辆碰撞等。(4)隧道内的电缆要检查电缆位置是否正常，接头有无变形漏油，温度是否正常，构建是否失落，通风、排水、照明等设施是否完整。精品word完整版-行业资料分享特殊要注意防火设施是否完善。2、电缆的技术管理技术资料管理是运行部门非常重要的日常工作，通过长期积累的运行技术资料可做为修订运行检修规程、制订技术原则、提供设计修订的依据。因此应高度重视该项工作，并设专人来整理和维护技术资料，应具备下列资料：(1)原始资料：主要包括：工程计划任务书、路线规划批复文件、路线设计书、电缆及附件出厂质量保证书，以及有关施工协议等。(2)施工、检修资料：主要包括：电缆路线图、电缆接头和终端的装配图、插拔头装配图、分支箱环网柜原理图，安装工和检修记录、竣工试验报告。(3)电缆敷设后详细的电缆路线走向图，直埋电缆路线走向图的比例普通为1：500,地下管线密集地段应取1：100,管线希少地段可用1：1000,平行敷设的路线尽量合用一张图纸，但必须标明各条线路的相对位置，并绘出地下管线剖面图，注明穿管敷设位置。为便于检索档案，按电压等级、变(配)电站和路线分类。登录电缆路线的原始装置情况和简要历史，以及图纸编号等。原始装置情况包括电缆长度、截面积、额定电压、型号、安装日期、创造厂名、路线参数、接头和终端型号、编号和装置日期。简要历史情况包括路线检修记录、电缆路线大修、更改情况等。运行资料：电缆路线在运行期间逐年积累的各种技术资料称为运行资料，主要包括：运行维护记录、预防性试验报告、电缆路径变化情况、周围是否有危及电缆运行的热源油库、气源、污水、故障修理记录、精品word完整版-行业资料分享电缆路线巡视以及发现缺陷记录等。技术资料：主要包括：电缆路线总图、电缆网络系统接线图、电缆断面图、电缆接头和终端的装配图、电缆路线土建设施的工程结构图、分支箱环网柜说明书等(5)缺陷管理：严格执行缺陷管理制度，根据公司无纸化办公要求，配合营配部开辟GIS缺陷流程系统。3、电缆的检修(1)户外、户内终端维护检修清扫电缆终端，检查有无电晕放电痕迹；检查终端接点接触是否良好；核对路线铭牌、相位颜色；油漆支架及电缆铠装；检查接地线并测量接地电阻；按预试周期测量电缆主绝缘电阻，外护层、内衬层绝缘电阻，交叉互联系统的电气试验；对有压力的电缆终端、中间接头记录其压力，有无渗漏现象；检查装有油位指示器的终端油位；对单芯电缆还应测量记录各相接地环流。例行的防污闪工作。(2)电缆井口及电缆沟盖板及时更换丢失、损坏的电缆井口和电缆沟盖板，减少马路杀手。工区现管辖电缆井口4700余套，电缆沟269公里，平均每年更换电缆井口300余套，更换率达6.3%o(3)电缆土建设施维护检修工作(主要包括电缆工井、排管、电缆沟、电缆隧道、电缆夹层等)；清扫电缆沟并检查电缆本体及电缆接头，排除电缆沟内积水，采取堵漏措施；(4)电缆桥架、支架维护检修工作；精品word完整版-行业资料分享基础底角螺丝完整无松动，焊接良好无开裂，无锈蚀，桥境两侧电缆的松弛部份有无变化。(5)其他附属设备维护检修工作自动排水、温度监控、气体监测、烟气报警系统等)；(6)电缆标识维护检修工作；(7)分支箱、环网柜维护检修工作。外观检查。(有无损伤、锈蚀，有无双重编号及警示标志)断路器、接地刀的实际位置和显示位置检查。断路器灭弧室内SF6气体压力检查。电压表、电流表检查。带电显示器的检查。4、技术监督工作随着电缆设备的急剧增加，为解决设备增加与人员不足之间的矛盾，必须采用先进测试及监督技术，加强对设备的技术监督水平。(1)红外测温技术的应用：测温是一项监督设备运行的一项重要手段。诸如电缆及其附属设备在运行中的发热现象，正常巡视中很难发现。目前工区运用了远红外呈像技术，对电缆附件各部接点、外护套、电缆罗列最密集处或者散热情况最差处、重要路线接地点等处测量。测温时间选择高温大负荷及保电时段。(2)避雷器在线监测仪的应用：35-220KV电缆路线避雷器均安装了在线监测仪，这种仪器能在避雷器运行状态下，检测其泄漏电流，并含有避雷器动作记数功能。这对精品word完整版-行业资料分享避雷器是否完好，能否安全运行，提供了可靠的判据。使用避雷器带电监测仪对运行的避雷器进行监测，并对位于杆塔上的避雷器在线监测仪进行下移。解决了杆塔上无法进行雷雨季节前及每季度带电测试(规程规定)的技术难题。在线监测仪运行维护规定(1)雷雨季节前，配合避雷器地阻测修，保证合格的接地电阻值。(2)每月一次巡视，检查并记录检测数据。(3)在雷雨季节期间(5-10月)，每次雷雨天气后，即将巡视记录一次。(4)记录数据浮现异常，如有较明显的增大或者减小(变化量210%)即将向工区领导汇报。在线监测仪运行维护规定(5)安装投入运行的监测装置，在投入运行后即记录测量数据，作为原始数据记录存档。(6)监测装置投运后，除结合避雷器停电计划测修外，还应间隔3年进行定期校验，不合格及时更换。(7)有缺陷、故障的监测装置，应即将安排停电更换或者修复。(3)电缆的预防性试验：HOKV及以上电缆每3年按照预试计划对绝缘护套和交叉互联箱进行绝缘预试；IlOKV以下根据电缆运行状况安排预试。(4)异性气体监测：定期对电缆沟进行异性气体检测，并留存记录，打开井口或者进沟作业前必须进行气体检测，并将检测记录填入工作票规定位置。(5)防污闪:(1)定期对瓷质绝缘设备涂刷RTV涂料；(2)大雾天气或者污秽较严重地区加强巡视；(3)尽量将瓷质绝缘设备更换为复合绝缘材料。(4)对于合成绝缘子还应进行停电检查其柔韧、脆性等机械性能的老化试验和有否电蚀。(6)地阻、地网设施的修试：(1)定期对环网柜、分支箱及设备杆塔地网进行测修，超标者进行降阻处理。(2)对运行10年以上的地网进行开挖检查。
