田间工程改造泵站后接渠道衬砌设计说明.docx

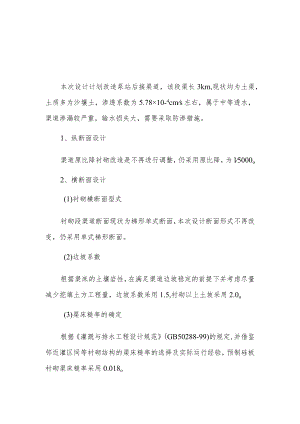

本次设计计划改造泵站后接渠道，该段渠长3km,现状均为土渠，土质多为沙壤土，渗透系数为5.78×10-4cms左右，属于中等透水，渠道渗漏较严重，输水损失大，需要采取防渗措施。1、纵断面设计渠道原比降衬砌改造是不再进行调整，仍采用原比降，为l5000o2、横断面设计(1)衬砌横断面型式衬砌段渠道断面现状为梯形单式断面，本次设计断面形式不再改变，仍采用单式梯形断面。(2)边坡系数根据渠床的土壤岩性，在满足渠道边坡稳定的前提下并考虑尽量减少挖填土方工程量，边坡系数采用1.5,衬砌以上土坡采用2.0o(3)渠床糙率的确定根据灌溉与排水工程设计规范(GB50288-99)的规定,并借鉴邻近灌区同等衬砌结构的渠床糙率的选择及实际运行经验，预制硅板衬砌渠床糙率采用0.018o(4)衬砌高程与堤顶高程根据灌溉与排水工程设计规范(GB50288-99),考虑渠道实际运行情况，衬砌高程按下式计算：衬砌高程=渠道设计水位+0.4m堤顶高程按下式确定：堤顶高程=渠道加大水位+堤顶超高-/1+0.2堤顶超高=4h为渠道加大水深渠道加大水位由渠道设计指标与加大流量求得，加大流量按设计流量加大30%考虑。(5)横断面设计r-C=上/采用明渠均匀流Q=AC国及八进行计算。渠道设计断面因素详见下表。表6-30田庄泵站后接渠道设计指标桩号设计流量(m3/s)加大流量(m3s)底宽(m)比降边坡设计水位(m)加大水位(m)渠底高程(m)衬砌顶高程(In)堤顶高程(m)0+00034.734.8533.935.1535.30.60.810.51/50001:1.52+00034.334.4533.534.7534.9桩号设计流量(m3/s)加大流量(m3/s)底宽(m)比降边坡设计水位(m)加大水位(m)渠底高程(m)衬砌顶高程®堤顶高程(m)0+0003535.1534.235.4535.60.60.810.51/50001:1.52+00034.634.7533.835.0535.23、衬砌断面构造(1)衬砌断面构造设计采用边长为29Cm的正六边形预制松板衬砌边坡，腔强度标号为C20,抗渗标号为W8,抗冻标号为F150,板厚为6cm。为确保预制硅板的抗滑稳定性，渠底采用浆砌C20预制於板护底。(2)衬砌分缝预制聆板衬砌一律按由下而上逐行安砌，沿渠长方向每隔18m设一伸缩缝,并以此分段,现浇建板压沿每6m设一伸缩缝。伸缩缝内填满塑料胶泥。塑料胶泥具有弹性强、拉力大、粘度高、耐老化、对温度的适应性强，在80。C高温下不流淌，在零下30的低温下不龟裂。本设计采用PVC塑料胶泥，其性能指标要达到国家标准，具体详见表6-32。(3)预制混凝土板的砌筑缝砌筑缝采用M15水泥砂浆勾缝。(4)压檐板浇筑衬砌顶用C20现浇舲压檐板封顶，宽度为40cm,厚度6cm,表6-32PVC塑料胶泥物理性能指标表性能国家标准耐热性温度()70°下垂值(mm)4低温柔性温度()-30°柔性合格粘接延伸率(%)2250浸水粘结延伸率(%)2200回弹率(%)80挥发率(%)3每隔6m设伸缩缝一道。压檐板顶面以2%的坡度向渠内倾斜,以便于流淌雨水。底部与地面接触的部分用砂层垫实。表6-334km渠道衬砌工程投资表序号定额编号工程或费用名称单位数量单价(元)价值(元)1一.土石方工程1788212110086-2土方开挖IOOm3200.000279.60559203111034土方回填夯实IOOmj160.000768.131229014二.砌石.砌砖工程2427825280021土工布斜铺IOOm2240.0001011.592427826.混凝土及钢筋混凝土工程9438467240178C20硅板预制IOOmi12.00055312.146637468240182M15碎板安装IOOm312.00017866.312143969240081C25压沿IOOmj0.96051098.654905510胶泥伸缩缝m31.8509000.0016650合计1365449
