长沙理工水质工程学实验指导10斜管沉淀池模型实验.docx

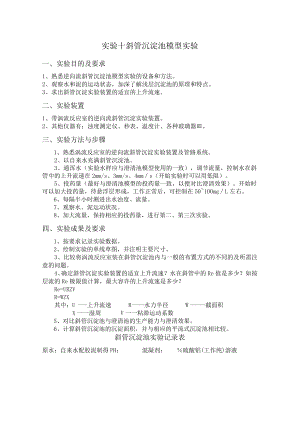

实验十斜管沉淀池模型实验一、实验目的及要求1、熟悉逆向流斜管沉淀池模型实验的设备和方法。2、观察水和泥的运动状态，加深了解浅层沉淀池的原理和特点。3、求出斜管沉淀实验装置的适宜的上升流速。二、实验装置1、带涡流反应室的逆向流斜管沉淀实验装置。2、其他仪器有：浊度测定仪、秒表、温度计、各种玻璃器皿。三、实验方法与步骤1、熟悉涡流反应室的逆向流斜管沉淀实验装置及管路系统。2、以自来水充满斜管沉淀池。3、通浑水（实验水样应与澄清池模型使用的一致），调节流量，控制水在斜管中的上升流速在2mm/s、3mm/s、4mms（开始实验时可以用低限）。5、投药量（最好与澄清池模型的投药量一致，以便对比澄清效果）。开始时可以加大投药量，待悬浮层形成，工作正常后，可控制在50100mgL左右。6、每隔半小时测进出水浊度、流量。7、观察水、泥运动状况。8、加大流量，保持相应的投药量，进行第二、第三次实验。四、实验成果及要求1、按要求记录实验数据。2、绘制实验的单线草图，并注明主要尺寸。3、比较将涡流反应室装在斜管沉淀池内与一般的布置方式的不同的及所需注意的问题。4、确定斜管沉淀实验装置的适宜上升流速？水在斜管中的Re值是多少？如按层流的Re极限值计算，最大容许的上升流速是多少？Re=URZVR=WZX其中：U上升流速R水力半径W截面积X一一湿周V一一粘滞运动系数5、对比斜管沉淀池与澄清池的生产能力与澄清效果。6、计算斜管沉淀池的沉淀面积，并与相应的平流式沉淀池相比较。斜管沉淀池实验记录表原水：自来水配胶泥制得PH：混凝剂：硫酸铝(工作纯)溶液实验日期：实验组数：教学班号：沉淀池编号：号斜管直径：Cm斜管根数：c?斜管长度：Cm斜管倾角：水温：涡流反应室总容积：cm3时间流量(mLmin)上升流速(mms)水在反应室内停留时间(min)水在斜管沉淀池中停留时间(min)投药量(mgL)浑狂k度备注进水出水去除率(%)
