长沙理工水质工程学实验指导09澄清池模型实验.docx

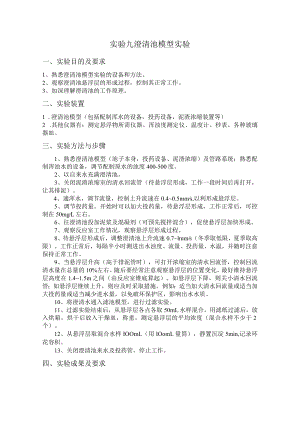

实验九澄清池模型实验一、实验目的及要求1、熟悉澄清池模型实验的设备和方法。2、观察澄清池悬浮层的形成过程，控制其正常工作。3、加深理解澄清池的工作原理。二、实验装置1 .澄清池模型（包括配制浑水的设备，投药设备，泥渣浓缩装置等）2 .其他仪器有：测定悬浮物所需仪器、浑浊度测定仪、温度计、秒表、各种玻璃器皿。三、实验方法与步骤1、熟悉澄清池模型（池子本身，投药设备、泥渣浓缩）及管路系统；熟悉配制浑浊水的设备，调节配制原水的浊度400-500度。2、以自来水充满澄清池。3、关闭泥渣浓缩室的清水回流管（待悬浮层形成，工作一段时间后再打开，让其排泥）。4、通浑水，调节流量，控制上升流速在0.40.5mms,以利形成悬浮层。5、调节投药量。开始时可以加大投药量，待悬浮层形成，工作正常后，可控制在50mgL左右。6、往澄清池投加泥浆及混凝剂（可预先搅拌混合），促使悬浮层加快形成。7、观察反应室工作情况，观察悬浮层形成过程。8、待悬浮层形成后，调整澄清池上升流速0.7lmms（冬季取低限，夏季取高限）。工作正常后，每隔半小时测进出水浊度、流量、投药量、水温，并随时注意保持正常工作。9、当悬浮层升高（高于排泥管时），可打开浓缩室的清水回流管，控制回流清水量在总量的10%左右。随后要经常注意观察悬浮层的位置变化。最好维持悬浮层高度在1.41.5m之间（由反应室锥底算起）。如悬浮层下降，则关小清水回流管；如悬浮层继续上升，则应及时采取措施。例如：适当加大清水回流量或适当加大投药量或适当减少进水量，以免破坏保护区，影响出水水质。10、将澄清水通入滤池模型，进行过滤实验。11、过滤实验结束后，从悬浮层各点各取50mL水样混合，用滤纸过滤后，放入烘箱，烘干后放入干燥皿，称重，测定悬浮层的平均浓度（混合水样不少于2个）。12、从悬浮层取混合水样IOOmL（用IOomL量筒），静置沉淀5min,记录环花容积。13、关闭澄清池来水及投药管，停止工作。四、实验成果及要求1、按要求记录实验数据。2、绘制实验的单线草图，并注明主要尺寸。澄清池实验记录表原水：自来水配胶泥制得PH：混凝剂：硫酸铝(工作纯)溶液实验日期：实验组数：教学班号：澄清池编号：号澄清池直径：cm工作区容积：cm3保护区容积：cm3总容积：cm3一、悬浮层形成过程及澄清效果时间总流量(mLmin)回水量n)上升流速(mms)投药量(mgL)水温浑沟1度悬浮层形成过程备注(mLmin)%进水出水进水出水去除率(%)二、工作区悬浮固体浓度取样时间：流量：mL/min上升流速：mm/s取样点水样容积(mL)称量瓶号称量瓶加滤纸重(g)称量瓶加滤纸加悬浮物重(g)悬浮物重(g)悬浮物平均浓度(gL)备注
