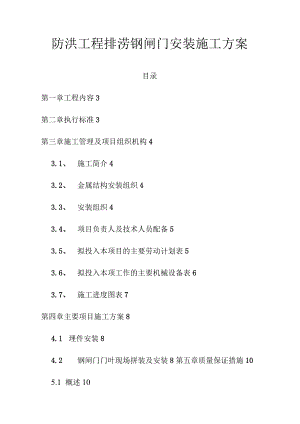

防洪工程排涝钢闸门安装施工方案.docx

防洪工程排涝钢闸门安装施工方案目录第一章工程内容3第二章执行标准3第三章施工管理及项目组织机构43.1、 施工简介43.2、 金属结构安装组织43.3、 安装组织43.4、 项目负责人及技术人员配备53.5、 拟投入本项目的主要劳动计划表53.6、 拟投入本项工作的主要机械设备表63.7、 施工进度图表7第四章主要项目施工方案84.1 埋件安装84.2 钢闸门门叶现场拼装及安装8第五章质量保证措施105.1 概述105.2 本企业的质量方针和质量目标105.3 本企业安全质量管理的组织105.4 质量保证体系的实施105.5 技术质量保证措施10第六章安全、文明生产和环保措施12第一章工程内容主要为莆田市木兰溪下游三期荔涵段防洪工程Cl、C2、C3、C4四个标段排涝钢闸门的安装,全部安装项目包括闸门门叶、门槽埋件等，以及与本项目有关的基础埋件及一期碎插筋安装等。安装工作还包括合同规定的各项设备调试和运转工作，以及试运转所必需的各种临时设施的安装。第二章执行标准1、起重设备安装工程施工及验收规范GB5027819982、钢焊缝手工超声波探伤方法和探伤结果分析GB1134519893、钢结构高强度螺栓连接的设计、施工及验收规程JGJ8219914、水利水电工程钢闸门制造、安装及验收规范DL/T501820045、水利水电工程启闭机制造、安装及验收规范DL/T501919946、钢熔化焊接接头射线照相和质量分级GB332319877、涂装前钢材表面锈蚀等级和除绣等级GB892319888、水工金属结构防腐蚀规范SL1051995第三章施工管理及项目组织机构3.1、 施工简介本工程的所有金属结构制造工作将在福建省惠安我单位厂内自营完成（包括防腐）。而后由经公路至莆田市木兰溪下游三期荔涵段防洪工程工地，再由我方专业金结安装项目部完成安装并验收交付。我单位为水工金属结构专业生产厂，具有国家质量监督检验检疫总局颁发的生产许可证。已通过IS09001：2008版质量体系认证并有效运行。20余年的专业生产，曾为漳平小杞水电站、江西金鸡桥水电站、华安西陂、广东罗营口等几十个中型电站制造安装过类似金结设备，具备年产4000余吨钢结构能力。从加工厂房、加工设备、技术力量、生产工人、检测设备等各个环节，均能满足本项工程的施工进度及质量要求。3.2、 金属结构安装组织水工机械公司金属结构制造车间3.3、 安装组织本工程金结及启闭设备安装工作将由我单位金属结构完成。这是只专业金结安装队伍，曾为小杞电站安装金属结构等。结合单位力量，组成莆田市木兰溪下游三期荔涵段防洪工程金结安装项目部。项目经理：杨志培总工：苏佳奖3.4、 项目负责人及技术人员配备拟投入项目部管理机构主要人员表姓名本工程拟任L-U冈位年龄现任职务和职称备注项目经理34总经理安装队长37安装队长项目总工程师42技术总工工程师28技术工程师探伤工程师38质检科标准化工程师56质检科科长生产调试58生产调试主任结构工艺工程师35冷作车间主任防腐工程师58防腐车间主任物资管理38物供科主任财务部长60财务科科长3.5、 拟投入本项目的主要劳动计划表劳动力计划表序时间工种/2012年号人数1234567891110121钾工4882焊工5883电工1114安装钳工4885起重工1116探伤工117油漆工4428吊车驾驶1119汽车驾驶1110测量工11112配合工443.6、拟投入本项工作的主要机械设备表序号设备名称型号及规格数量制造厂名购置年份备注1车床C61804沈阳机床厂福州机床厂2004年2001年2车床C61301江西机床厂2000年3龙门铳BJ20001济南第一机2000年×6000床厂4端面铳床X381081江西机床厂2004年5摇臂钻床Z30601上海机床厂2003年6摇臂钻床Z30401中捷机床厂2003年7冲击电钻1湖南2003年8刨床B6902泉州机床厂2000年9仿形切割机CC2-1501上海华威2004年10交流电焊机BZ5-50010新华焊机厂上海焊机厂2003年11多功能弧焊整流焊ZD5(L)-10001成都威达2004年机12二氧化碳保护焊KH50010凯尔达2004年13半自动切割机G1-306上海2003年14电动坡口机JIP-IO2湖地建筑装机总厂2003年15四柱油压机Y32-3151本厂自制2003年16桥式起重机QH16/31本厂自制2003年17单梁行车CDlO1本厂自制2003年18汽车吊QY25B1外协3.7、施工进度图表为顺利完成莆田市木兰溪下游三期荔涵段防洪工程金属结构安装，创优质工程，我方将合理调配施工设备、优化劳动组合，合理按排施工进度，施工进度见图表。第四章主要项目施工方案4.1埋件安装埋件埋设前，应按不同种类堆放，并采取有效的措施，防止埋件受潮锈蚀以及油脂和各类有机物的污染。4.Ll埋件吊装要安装的预埋件用塔吊或汽车吊把埋件吊入槽内，用手拉葫芦进行调整，使其达到正确的位置后，进行固定。4.L2埋件埋设4.1.2.1本合同项目的埋件安装包括主轨、反轨、底槛、门楣、基础埋件等。4.1.2.2我们将按施工图纸的要求和以下各项条款的规定，进行埋件的安装施工。4.L2.3埋件就位调整完毕，应与一期混凝土中的预留锚栓或锚板焊牢。严禁将加固材料直接焊接在主轨、反轨、门楣等的工作面或水封座板上。4.L2.4埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。4.1.2.5埋件所有工作面上的连接焊缝，应在安装工作完毕和浇注二期混凝土后仔细进行打磨，其表面粗糙度应与焊接构件一致。4.L2.6埋件安装完毕后，应对所有的工作表面进行清理，门槽范围影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报监理人。4.1.2.7安装好的门槽，除了主轨道轨面、水封座板的不锈钢表面外，其余外露表面，均应按有关施工图纸或技术说明的规定，进行防腐处理。4.2钢闸门门叶现场拼装及安装（一）闸门现场拼装4.2.1.K闸门运至工地后，对所有安装门体零部件进行清点、检查各构件在运输过程中是否损伤变形，有情况报监理人。对在检查发现损伤、缺陷或零件掉失等情况进行修整，补充零件后才准许进行安装4.2.L2、门叶拼装，在现场搭设临时平台，编制安装工艺报告，制定防止焊接变形的措施，经监理人认可后，再对单元进行拼焊成整体的施工。4.2.1.3,从事现场安装焊缝的焊工，必须持有有关部门签发的有效合格证书。焊工中断焊接工作6个月以上者，应重新进行考试。无损检测人员必须持有国家专业部门签发的资格证书。评定焊缝质量应由级或级以上的检测人员担任。各类焊缝的外观检查和无损控伤检查必须符合DL/T5018规范和GB3323、GB11345标准。一类焊缝的对接焊缝表面必须经过打磨处理。4.2.1.4.购买的每一批焊接材料都应具有产品质量合格证和使用说明书；焊接材料的保管与烘培应符合DL/T50182004第4.3.6条的规定。4.2.1.5、涂装：对安装焊缝区各IOOmnI处采和涂装处理。涂装前，应将涂装部位的铁锈、氧化皮、油污、焊渣、灰尘、水分等污物清除干净。闸门表面的除锈等级应达到DL/T510894第7.L3条和7.1.4条规定的标准。当施工环境相对湿度应大于85%,金属表面温度低于露点以上3,不得进行表面预处理，露天施工时，雨、雪、降露和高温天气不得进行涂装施工；其它要求见“水工金属结构防腐规范(SLlo5)”。4.2.1.6、闸门防腐合格以后，进行滚轮、止水橡皮等附件安装，闸门的关键是要保证封水效果良好，运行平稳无卡阻现象，因此闸门的组装要严格按照DL/T5018-2004规范进行整体验收，待闸门运至现场吊装入槽后，再重新进行橡皮安装调试。(二)闸门安装1、 2.2.1、闸门吊装：用25t吊机装运至安装现场的闸门吊下，清理好门槽，进行闸门吊装。转换吊点、吊位，缓缓竖起闸门，调整大臂，将门吊入门槽上方，对准门槽缓缓入槽。在吊起时，为保护底封水，事先在底封水处垫上方木,在放入门槽时，检查门槽的清理情况，并在轨道上撒泼肥泉水，以保护侧封和顶封。用透光法检查闸门封水，待启闭机安装调试后，对闸门进行调整，在无水情况下作全行启闭试验，启闭时止水橡皮处浇水润滑，检查是否升降自如，在全关位置时，封水是否严密。4、 2.2.2.闸门安装时应注意以下事项：(1)吊机吊装时，应派专人统一指挥，确保吊装的安全;(2)闸门吊装时，应采取一定的措施，保护止水橡皮和其他闸门附件不受损坏。4.22.3、闸门调试:(1)在无水情况下作全行程启闭试验，检查是否升降自如，滚轮运行是否卡阻，闸门全关位置时，用透光法检查封水是滞严密；双吊点闸门的同步是否满足设计要求；实验时,对达不到设计及招标文件要求的必须进行调整，保证满足规范要求；在实验过程中，必须对水封座板的接触面采用清水冲淋润滑，以防损坏水封橡皮。(2)静水情况下的全行程启闭调试应在无水试验合格后进行；试验、检查与无水试验基本相同。第五章质量保证措施5.1概述树立质量第一，为用户服务的思想，始终是本企业的宗旨。本企业多年来认真贯彻，有效运行IS09001质量保证体系。于2004年11月通过了复评，取得了GBT19001-2008idtIS09001：2008标准认证证书。同时宣贯新版本IS09001：2008活动，使每位职工进一步提高质量意识，产品质量得到进一步保证。5.2本企业的质量方针和质量目标5.2.1本企业的质量方针是“以素质为基础、以市场为导向、以质量求生存、以信誉求发展”。5.2.2本企业的质量目标是“金属结构制作单元工程合格率98%、优良率90%,杜绝重大质量责任事故J5.3本企业安全质量管理的组织5.3.1本企业总工程师为质量管理者代表，本企业负责生产的即为安全质量第一责任人。5.3.2本企业下设质量安全科，负责日常安全质量管理工作。5.3.3本制造、安装工程项目经理为该项目安全质量第一责任人，项目部设专职安全质量管理工程师，负责本工程项目纳入质量保证体系，并使用其有效运行，同时严格执行与本工程质量相关的规范、标准。5.4质量保证体系的实施1.1.1 4.1对全体员工开展IS09001：2008版本的宣贯活动，根据本工程项目的特点建立和有效运行质量保证体系。1.1.2 质量管理工程师组织，进行本工程项目的质量保证体系运行体系过程的检查。1.1.3 接受本企业质安部门对本工程的内部质量审核，及时发现质量体系运行的不合格项，予以纠正，以保证本工程的质量体系有效运行。5.5技术质量保证措施5.5.1施工准备阶段的质量保证从人员配备上保证施工质量：按照工程总施工工期，合理地编制闸门制造安装网络计划，由人事办按项目部劳动力需求配备各工种员。对参与关键工程过程施工的人员，针对本工程的特点，进行上岗前的再培训，使参与施工的人员能够清楚地了解和掌握本工程的施工特点和施工方法，掌握提高质量水平的控制要点。从技术工艺上保证施工质量：编制建宁华安县西陂水电站工程项目质量计划，确定施工质量目标和产品要求，明确工程项目施工的组织机构、质量管理网络及人员与资质，规定项目部职能部门、各级人员的质量职责，编制作业指导书，作业流程和质量检验计划。制定必要的控制方法，以确保工程质量满足招标文件的要求，加强质量控制。加强机电设备和计量器具的管理：严格执行552施工过程的质量保证：做好原材料的质量管理：材料经质检部门按设计图样和材料质保单的数据抽检，验收合格后进仓库妥善保管，用明显标记标识，标识中写明材料的批次、型号、钢号、规格、生产厂家、到货日期。闸门使用的钢材和主要焊接材料必须具有完整的出厂质量证明书，如发现异议或钢号不清的应予及时复验，复验合格后方可使用。严格施工过程质量管理：施工过程中切实按质量检验计划中设置的质控验收签证。一般工序由班组质检员验收签证，重要工序由项目部专职质员验收签证，关键工序由专职质检员会同监理工程师共同验收签证。实行“三检制”质量管理,即施工人员自检、班组质检员互检、项目部专职质检员专检。班组质检员和项目部专职质检员均具有大专以上文化程度或中级以上技术职称。施工中的任何一个环节，诚恳地接受监理工程师的业务监督。项目部质检部门负责不合格品的控制，发现不合格应及时隔离，属于原材料的不合格品，由材料工程师负责向供应单位退货。属工程产品的不合格品，根据不合格的程度确定返工、返修、报废等方法处理。不合格的发现、处置都应有详细的记录和统计报告，举一反三，制定出有效的纠正和预防措施。(3)焊接过程的控制：焊接过程为金属结构产品制造安装的重点控制过程，参加一、二类焊缝施焊的焊工必须经过考试，取得相应的合格证，证件必须在有效期内；焊接前由焊接技术人员向施焊人员贯彻焊接工艺及关标准、技术要求，并查看焊接设备仪表是否按检定计划定期进行检定，以确保生产设备、仪表处于正常状态；焊接材料按规定烘焙、发放、所有焊缝焊后一律打上施焊人员的钢印代号。焊接过程的焊接电流、电压、焊接速度、气体流量以及焊接顺序等焊接参数和焊接要求必须按照焊接工艺卡的要求进行，由班组质检员及专职质检员作不定期巡检。5.5.3质量记录：自工程招投文件开始就注意本工程资料的收集，自始至终地做好与工程有关的质量记录，做到真实、详细、全面。在工程结束时，向业主提供一份符合合同文件要求的质量记录。554在施工过程中，我们将密切地与业主单位、工程设计单位、监理单位进行业务联系，虚心地接受监理工程师的业务监督，随时配合监理工程师的质量检查，严格按监理细则开展工作。第六章安全、文明生产和环保措施为保证本工程闸门制造安装任务顺利完成，全体施工人员一定要贯彻“安全第一，预防为主”的安全生产方针，加强班组建设，夯实安全生产基础，加大反习惯性违章力度，全面实现安全生产奋斗目标；本工程无因工死亡，无重大事故。6.1执行以单位行政一把手为安全第一责任人的安全生产责任制和安全生产领导机构，健全安全生产管理网络，明确安全生产管理人员、班组安全员，将安全生产责任制落实到每个人。6. 2工程开工前必须制订施工安全技术措施，由项目部总工程师作安全技术交底。基层班组将班前作业安全交底作为一项正常的日常工作开展，每周认真检查总结一次安全工作,针对存在问题及时采取措施，防患于未然。6.3建立安全教育、培训活动制度，不定期地对职工进行安全生产思想教育、安全知识和技能教育、安全法制和纪律教育。对特殊作业人员进行专业培训，做到持证上岗。6.4采取各种形式的安全检查，检查时做好记录，书面明确需整改的项目并监督落实。6.5建立安全生产考核奖惩制度，用经济手段将安全生产工作与分配结合起来，并且每年进行一次安全先进个人、集体的表彰，以经济手段和精神奖励相结合来激励每位施工人员的安全生产意识。6.6做好文明施工，制定文明施工管理的规章制度，抓好场容场貌的管理，厂区道路保持畅通，按区域划分堆放原材料、在制品、半成品、待检品、成品等，做到环境整洁，施工用料工器具摆放有序，做到工完料尽场地清。施工组织有计划、有条理，搞好施工的环境保护，努力按现代化施工企业的客观要求组织施工。6.7安全施工措施:6.7.1严格执行安全技术措施和反事故技术措施。进入施工现场必须戴安全帽，高空作业必须系安全带，按时发放和正确使用劳动保护用品。6.7.2各类预埋件、闸门安装时，门槽口设有安全防护栏杆和临时盖板，设有牢固的扶梯、爬梯，有防火要求的设备和部位设置挡板和盖板防护，搭设有满足人员、工件、工具等载重要求的工作平台，平台距工作面高度不超过1m,平台的周边设有钢防护栏杆，闸门在拼装时有牢靠的倾防斜设施，闸门在沉放时，底槛处、门槽口及启闭机室设专人监护，并配备可靠的联络通信工具。6.7.3现场电源一律按规定架空，装置固定的配电盘，随时对漏电进行监测，所有用电设备均需配置触漏电保护器，加工机械配置保护装置，正确设置按地装置，并设专人定期检查管理维修。1.1.1 7.4各施工点、道路、居住点等照明度按需要配置，并确保工地照明安全。1.7.5 及时与当地气象部门联系，掌握灾害性天气预报，预防暴雨、狂风、低温等灾害性天气对施工的影响。主动接受业主的防汛指挥小组的领导和调度，确保施工的安全。1.7.6 做好安全防火工作。严禁在易燃、易爆品附近用火或吸烟。焊接、切割等明火作业在安全地点进行。6. 8文明施工措施：7. 8.1施工人员：严格执行操作规程，严格遵守安全文明生产纪律，进入施工现场按劳保规定着装和使用安全防护用品，禁止违章作业。6.8.2挂牌施工：施工现场进口处设置“五牌一图”，即：施工单位及项目名称牌、安全生产六大纪律宣传牌、防火须知牌、安全无重大事故记数牌、建筑施工十项安全措施牌、施工现场总平面图。6.8.3临建设施：临时设旗搭建严格按施工总平面图的布置,本着“需要、实用、统一、美观”的原则，严禁乱搭乱建，并按消防规定在主要生活区和仓库周围设消防栓。6.8.4线路管道：风、水、电管线、通讯设施、施工照明布置合理，标识清晰，维护责任到人。6.8.5 施工机械：施工机械设备按施工平面图管理，定点停放，机容车貌整洁，消防器材齐备。6.8.6 材料置放：材料进场按施工进度计划要求，并在指定场所分别类置放有序，决不随意乱堆乱放。6.8.7防护设施：施工用各类脚手架、吊篮、通道、爬梯、护栏、安全网等安全防护设施完整、可靠，安全标志醒目。6.8.8警示标志：施工现场的临边、洞口、上下层立体叉作业场所通道等危险部位以及危险品仓库安全警示标志齐。6.8.9环境保护措施：6.8.9.1认真遵守国家有关环境保护法规，积极开展尘、毒、噪治理，严格控制“三废”的排放，设立工地环保监督组，配备尘、噪和有毒气体的监测器材，实行跟踪监测。6.9.2将环境保护教育纳入教育培训计划，在组织安全教育培训时，针对工程实际，将环境保护的要求以及环境保护的法律、法规知识作为教育培训的重要内容，对职工进行培训教育。6.9.3 施工、生活用水，按清、污分流方式，合理组织排放,并优先安排在施工现场复用。污水经污水处理系统处理，废水经废处理站处理达标后排放，厕所设化粪池，食堂设隔油中和池，浴室污水由支管直接接入排污干管，生活污水按环保规定进行处理。6.9.4 严格控制噪声源，选用低噪音设备和工艺，安装消声器等，在传播途径上采取吸声、隔声、阻尼等措施。进行强噪声作业时，严格控制作业时间，施工现场派专人跟踪监测。6.9.5生活区设水冲厕所和垃圾箱，并有专人清理，同时采取绿化措施，植树种草，保持现场施工环境的卫生，改善生态环境。6.9.6建筑及生活垃圾按建设单位要求，配备专职环卫人员，制订环卫制度，定时清扫垃圾，并运到指定垃圾处理场处置。6.9.7工程完工后，按业主要求尽快拆除临建设施，清理场地，进行绿化，按期归还临建及施工用地。
