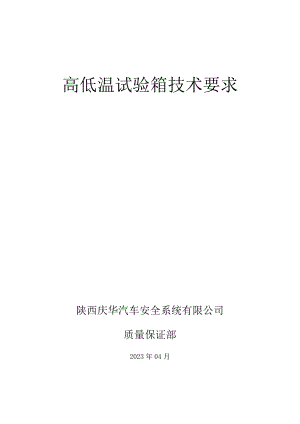

高低温试验箱技术要求.docx

高低温试验箱技术要求陕西庆华汽车安全系统有限公司质量保证部2023年04月发放/修正日期签名首次发放21/4/2023熊涛编制:校核:审查:会签:标准检查:审定:批准:1设备简介高低温试验箱具备设定时间内恒温控制能力，主要用于公司各类产品（如：电点火管、微型气体发生器、产气药及新领域产品等）产品高低温试验。2设备主要结构该设备主箱体、制冷机组及电控部分集为一体，机组放置于主箱体的底部，控制柜位于箱体右侧。3高低温试验箱主要技术参数及主要构造3.1主要技术参数3.1.1设备供电电压：220V±10%,50Hz±10H或380V±10%,50Hz±10或。3.1.2工作室尺寸：不小于600X600X70OnInI（深义宽X高）。备注：保温间门长*宽：0.75*1.9叫窗户尺寸长*宽:1.75m*l.45mo3.1.3温度范围:-70°C150。3.1.4升降温速率：升温时间：常温IO（TCW30min,降温时间：室温-45°CW30min03.1.5温度均匀度：±L0。3.1.6温度波动度：±0.5oCo3.1.7温度分辨率：0.3.1.8配触摸式中文远程可编程控制屏幕面板，实现仪器的远程设置、运行、数据记录及故障报警处理功能，控制线长度IOmo3.2主要构造3.2.1大门密封：大门框上采用耐高低温硅橡胶密封条，大门边框设计安全电压电加热带，有效防止门框处凝露。3.2.2保温材料:箱体内采用保温材料填充，确保保温效果良好，试验箱外表面不结霜、不凝露。3.2.3观察窗：矩形多层中空镀电加热膜玻璃观察窗，有效防止观察窗凝露。3.2.4箱体内照明：试验箱体内安装低压照明灯，方便观察。3.2.5测试孔：配备1个低导热材料制成的通孔（8Omnl直径），并配绝缘塞。通孔处于设备右面。3. 2.6制冷压缩机采用进口压缩机，冷却方式为风冷。4. 2.7附带两个钢板隔层，承重能力不低于50Kg。4安全保护装置或安全保护措施4.1 设备具备独立式工作室超温保护器。4.2 设备具备风机过热保护。4. 3设备具备压缩机过流超压及过热保护。4.4 设备具备超温保护功能，可通过界面进行超温保护设置。4.5 电源缺相及相序错误保护。5. 6加热器短路过流保护。4.7试验箱体外壳接地保护及漏电保护。5设备符合性设备应满足以下国家及行业标准：GB/T2423.1-2008试验A低温试验方法；GB/T2423.2-2008试验B高温试验方法；GJB150.3-1986高温试验；GJB150.4-1986低温试验；GB5170及相关国家标准执行。
