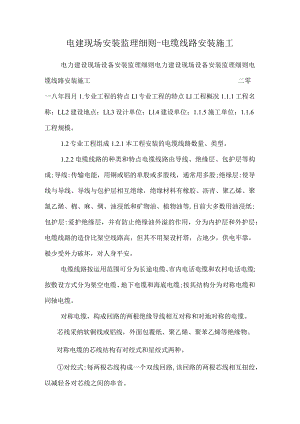

电建现场安装监理细则-电缆线路安装施工电力建设现场设备安装监理细则电力建设现场设备安装监理细则电缆线路安装施工二零一八年四月1.专业工程的特点Ll专业工程的特点Ll工程概况1.1.1工程名称；LL2建设地点；LL3设计单位；Ll.4建设单位；1.1.5施工单位；1.1.6工程规模。1.2专业工程组成1.2.1本工程安装的电缆线路数量、类型。1.2.2电缆线路的种类和特点电缆线路由导线、绝缘层、包护层等构成;导线:传输电能，用铜或铝的单股或多股线，通常用多股;绝缘层:使导线与导线、导线与包护层相互绝缘，绝缘材料有橡胶、沥青、聚乙烯、聚氯乙烯、棉、麻、绸、油浸纸和矿物油、植物油等,目前大多数用油浸纸;包护层:爱护绝缘层，并有防止绝缘油外溢的作用，分为内护层和外护层；电缆线路的造价比架空线路高，但其不用架设杆塔，占地少，供电牢靠，极少受外力破坏，对人身平安。电缆线路按运用范围可分为长途电缆、市内电话电缆和农村电话电缆;按敷设方式分为架空电缆、地下电缆和海底电缆;按其结构分为对称电缆和同轴电缆。对称电缆，构成回路的两根绝缘导线相互对称和对地对称的电缆。芯线采纳软铜线或铝线，外面包覆纸、聚乙烯、聚苯乙烯等绝缘物。对称电缆的芯线结构有对绞式和星绞式两种。对绞式:每两根芯线构成一个双线回路,该回路的两根芯线相互扭绞，以减轻各对芯线之间的串音。星绞式:每4根芯线绞合成一个4线组，4线组中处于对角线位置的两根芯线构成一个双线回路。这种支配方式可以减小两个双线回路间的串音，所以开通载波电话的对称电缆大都采纳星绞式结构。同轴电缆，由各自构成一个回路的若干根同轴管所组成的电缆。同轴管由一个金属圆管（称外导体）和一根与之共有同一中心轴线的导线（称内导体）所构成。一条同轴电缆中的同轴管数不同，有2管、4管、6管、8管以至22管。海底电缆则采纳单管。同轴管内导体是一根半硬铜线，外导体用软铜带或铝带纵包而成。内外导体之间用聚乙烯垫片或用鱼泡状、竹节状、绳管状等塑料支持物隔开，使两导体相互绝缘。同轴管外表面绕包镀锡钢带，以提高同轴管的电磁屏蔽作用。同轴管按直径大小分为中同轴管、小同轴管和微同轴管。中同轴管的内导体外径和外导体内径的标准尺寸分别为2.6毫米和9.5毫米,小同轴管分别为1.2毫米和4.4毫米，微同轴管分别为0.7毫米和2.9毫米。另外，大同轴管内导体外径为5毫米，外导体内径为18毫米,因耗铜量大，已很少运用。同轴管在低频段工作时，串音和外界电磁干扰都较对称电缆严峻。但在传输频率上升时，外导体的屏蔽作用加强,
