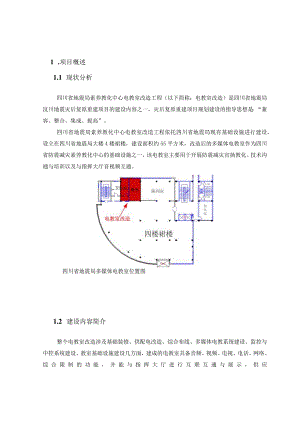

1 .项目概述1.1 现状分析四川省地震局素养教化中心电教室改造工程（以下简称：电教室改造）是四川省地震局汶川地震灾后复原重建项目的建设内容之一，灾后复原重建项目规划建设的指导思想是：“兼容、整合、集成、提高”。四川省地震局素养教化中心电教室改造工程依托四川省地震局现有基础设施进行建设，设立在四川省地震局大楼4楼裙楼，建设面积约55平方米，改造后的多媒体电教室作为四川省防震减灾素养教化中心的基础设施之一，该电教室主要用于开展防震减灾宣扬教化、技术沟通与培训以及与指挥大厅音视频互通。四川省地震局多媒体电教室位置图1.2 建设内容简介整个电教室改造涉及基础装修、供配电改造、综合布线、多媒体电教系统建设、监控与中控系统建设、教室基础设施建设几方面，建成的电教室具备音频、视频、电视、电话、网络、综合限制的功能，并能与指挥大厅进行互联互通与展示，供应便利、简捷的接入与运用。主要建设内容包括：对整个电教室场所进行装修、供配电、综合布线等基础改造，并对男厕所做公共卫生间改造，其中综合布线包括音、视频线，限制线，网线，电话线,光纤线等线路布设到位；建设多媒体电教系统，包括扩声系统、投影显示系统、电教讲台的建设，主要是进行设备选购、安装以及与现有设备的集成调试；完成电教室集中限制系统建设，协作相关公司完成中控系统开发工作，实现电源、设备的本地以及远程集中限制，实现与指挥大厅集中限制系统级联,受指挥大厅集中限制系统的统一限制；完成电教室监控系统建设，监控设备与局大楼监控保持统一，接入指挥局大楼监控系统；完成电教室挂图、黑板、升降杆、课桌椅等购置。电教室布局如下图所示：3400.2800.4200，6800120寸电动幕仙口5。寸电子门板7000电教室布局示意图1.3 建设周期建设周期为3个月。1.4 投标人须知本项目为汶川地震灾后重建项目，投标人要保证本次项目新购设备能与招标方利旧设备集成，能与招标方已建系统兼容。投标人供应的解决方案、产品、技术及商务响应有重大偏离或重大缺漏项且不能被选购人接受的，将可能导致投标被拒绝。投标人将担当一切由于市场变动、产品、型号停产等缘由造成的价格变动，并以该品牌内不低于投标指标的最新型号同类产品代替。此工程为交钥匙工程，建设过程中涉及到的一切费用由投标人担当。本项目所选购产品若为国外品牌，请供应国产证明文件。整个工程供应三年免费上门服务。2 .项目清单及要求2.1 项目名称、技术规格和配置要求、数量留意：以下内容涉及到的设备清单表格仅为部分主要设备，未涉及各种辅材、线缆接头、土建工程等。完成全部素养教化中心电教室改造并满意功能需求，若须要其它设备、材料支持，投标人需自行添加完善，如有缺项，招标人不会再另行增加造价，由投标人自行负担添加缺项部分。序号产品名称型号规格单位数量一、装修工程1强化木地板强化木地板达到国家环保标准M2552吊顶600*600石棉瓦吊顶M2553单开实木门厚度依据装修状况符合实际墙面厚度需求槿14升降卷筒窗帘遮光办公卷帘，窗帘大小满意实际需求套15墙面乳胶漆基层、底漆、面漆满意国家环保标准M21806公共卫生间改造保留卫生间运用功能、洗手台、预留下水检修口套17土建工程改门洞、拆除隔墙、墙地面找平、地面开槽、建渣清运等项1二、供配电系统1配电箱含开关（开关要求选用ABB、施耐德或同等质量品牌）台12电源墙插5孔IOA个153电源墙插3孔I6A个24电源地插模块5孔IOA个85PVC底盒只306网络墙插带网口、电话口个47AV信号墙插个18电源线BV-2.5M6009电源线BV-4M30010格栅灯盘600*600（含灯管）套9三、综合布线1双绞线六类线箱42射频线（电视信号接入）米53光缆终端盒8口，包括尾纤、跳线、耦合器套14无线路由器传输速率300Mbps,WAN接口1个，LAN接口4个,网络标准：IEEE802.1lnIEEE802.1lb、IEEE802.11g、IEEE802.3、IEEE802.3u台15VGA延长器个16VGA线VGA3+4M307视频线SYV75-3M2008音频线RVVP2*O,5M2009电源线RVV2*1M10011网管型交换机（与招标方现有品牌兼容）交换容量238GbPS包转发率213MPPS10/100M电口数由N48千兆电口数量N4千兆SFP光口数量N2,配光模块2块最大VLAN数量24KVLAN支持802.IQ支持本地端口镜像支持STP/RSTP/MSTP支持802.IX认证支持广播、组播、未知单播风暴抑制支持SNMPvv2v3,Telnetzconsolezrmon等管理方式三年7x24原厂现场免费、备品、备件、保修服务，供应原厂商针对该项目的传后服务承诺函台112标准机柜（利旧）由招标方供应，在本包内集成台113网络交换机（利旧）由招标方供应，在本包内集成台1四、多媒体电教系统改造1鹅颈话筒麦克风用途：会议专用：麦克风类型：有线；收音头:电容式,静电型；灵敏度：-38dB（12.6mV）reIVat1Pa；频响范围:70Hz-16kHz：最大声压：134dB;声道：立体声；阻抗：10OQ只12领夹话筒ET-3I9A要求1拖2只23会议吸顶音箱15W-25W只64电子白板有效读取尺寸（mmXmm）:1IO6×662面板数量（个）:1计算机接口:USBI.1、VGA、VIDEoX2、S-VIDEOX2、YCbCr/YPbPr输入、音频输入其他特性:50英寸PDP交互式书写屏：对比度:3000:1；亮度:1000cd/m2：基本辨别率:1366X768；扫描速度:首点17ms,连续点8ms；画中画；支持远程会议模式;电视直播：教学培训标准配件:电子笔、智能笔架三年免费上门保修台15电教老师用PC机CPU英特尔®酷睿也双核处理器，主频23.0G内存N2G硬盘250OG光驱DVD带刻录显示器19寸液晶显示器显卡256M独立显卡操作系统WINDOWS7.0认证中国强制3C其它抗菌认证和防水的键盘鼠标声卡接入电教室音箱三年免费上门保修台16讲桌定制钢制讲台，左右滑开门1400W*600D*750H台17液晶显示器屏幕比例16:09辨别率1920X1080液晶显示器尺寸23英寸带壁挂架三年免费上门保修个88无线手持话筒（利旧）由招标方供应，在本包内集成只49会议功放（利旧）由招标方供应，在本包内集成台1IO反馈抑制器（利旧）由招标方供应，在本包内集成台1Il均衡器（利旧）由招标方供应，在本包内集成台112投影仪+电动幕布（利旧）由招标方供应，在本包内集成套1五、监控与中控系统1网络高清半球机+配套电源（与招标方现有相关设备兼容）采纳TI高性价比的达芬奇处理芯片和平台，性能牢靠稳定200万像素逐行扫描CMOS,捕获运动图像无锯齿，同时输出1600X1200超凡色调表现力的图像支持SDHC卡本地存储多级用户管理功能齐全：心跳，PTZ限制，报警内置WEB阅读器，支持IE访问支持移动侦测，隐私遮挡支持双向语音，以及语音对讲功能支持电子云台（ePTZ）功能支持PoE网络供电配套电源三年免费上门保修个12SMARTCONTROL贴面面板购置SMARTCONTROL贴面面板一个、能与现有SMARTCONTROL设备兼容，并能做集成二次开发台13VGA矩阵4*4VGA矩阵切换兼容复合视频、S视频、重量视频、HDTV、RGsBRGBHV超宽带技术设计，350M（-3dB）的满载RGB视频带宽采纳数字同步识别处理（DSlP）技术采纳液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，便利切换限制采纳多种切换限制方式：红外遥控切换、键盘操作切换、RS232限制切换可机架安装的标准机箱多组全局预置，掉电自动保存三年免费上门保修台14AV矩阵4*4AV矩阵切换兼容复合视频、S-视频、重量视频、HDTV、RGsB宽带技术设计，150M（-3dB）的满载视频带宽采纳液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，便利切换限制采纳多种切换限制方式：红外遥控切换（客户自选）、键盘操作切换、RS232限制切换可机架安装的标准机箱多组全局侦置，掉电自动保存三年免费上门保修台15音频媒体矩阵8入8出，支持线性输入，8路MlC平衡输入，2路途路输入接口，4路音视频同步信号输入接口，2路断点输入接口。2路扬声器输出端口，2路MIC编组输出接口，2路主输出接口，2路协助输出接口，2路录音输出接口，1路监听信号输出接口。4路豆合视频信号、S端子输入接口，2路VGA信号输入接口，带RS-232接口和COnIrorl输出端子三年免费上门保修台1六、基础设施建设1地图尺寸：1.50*1.5米幅42黑板尺寸满意电教室实际需求，上墙个13横幅升降展示条手动升降套24课桌1400W*500D*750H定制MFC材质，经防酸、防碱、防火、耐磨、耐刮等工艺处理喷涂钢制脚架个165培训椅阻燃面料,内置高密度海绵，喷涂钢制脚架把336打印机彩色激光打印机，支持网络打印，最大打印幅面A4,最高辨别率1200X600dpi,黑白打印速度21ppm,彩色打印速度21ppm,缓存不小于256MB,带高速USB2.0端口（兼容USB2.0）台12.2资质要求必需供应以下资格证明文件：1、凡在中华人民共和国注册的、具有独立法人资格，有实力供应本招标文件中所规定的条件和服务的企业可参与投标;2、要求投标企业注册资金50万元及以上；3、具有IS09001:2000质量管理体系认证；4、投标人须向招标代理公司购买招标文件并登记备案，未备案的潜在投标人无资格投标；5、具有良好的商业信誉和健全的财务会计制度；6、具有依法缴纳税收和社会保障资金的良好记录；7、近三年投标人无因违约或不恰当履约引起的合同中止、纠纷、争议、仲裁和诉讼，且无违法、违规的记录，在经营活动中没有重大违法违规记录；8、本项目不接受联合体。其他须要招标人供应的资料：1、供应5名及以上从事类似本招标内容的人员社保缴纳证明文件、5名及以上从业人员技术或管理资格证明文件。2、投标人需针对本次投标项目设立项目团队，要求项目团队核心人员具有类似项目的实施阅历，并供应本项目实施团队介绍及描述。3、投标人需供应售后服务中心介绍及人员配备状况。4、供应项目的具体技术方案与施工图件。5、从项目正式启动到验收的具体项目时间进度表。2.3 技术要求本包投标人将完成素养教化中心电教室改造的相关建设内容以及协作相应集成商完成系统集成工作。本包改造内容包括如下几个部分：基础装修、供配电改造、综合布线、多媒体电教系统建设、监控与中控系统建设、教室基础设施建设。电教室改造工程（包括电教室和公共卫生间）是一个对外宣扬的窗口，常常有人员视察参观，投标人应依据该场所的功能、性能的特点供应合理的布局设计。招标文件中的示意图仅供投标人在招标过程中参考，建设内容及相关数量不做变更。基础装修2.3.1.1 改造内容素养教化中心电教室设立在四川省地震局大楼4楼裙楼,建设面积约55平方米。基础装修是将原群楼教室和女卫生间打通，改造成为多媒体电教室，保留原男卫生间作为公共卫生间。基础装修内容包括：墙体改造、门改造、天棚改造、地面与讲台改造、窗面改造、墙面改造、公共卫生间区域改造。2.3.1.2 改造要求1、拆除原女卫生间，将女卫生间与群楼教室打通，改造成为电教室，房间扩大到约55平米；2、改造原有单开门为1橙实木单开门；3、采纳天棚吊顶，吊顶做防尘处理，吊顶与格栅灯协调；4、电教室地面敷设强化木地板，找地平，保证地板与地插在同一水平面上。5、安装卷筒窗帘，与整个教室布局保持一样；6、墙面刷乳胶漆，基层、底漆、面漆要求达到国家环保标准。7、将原男厕所改造成为公共卫生间区域，主要是下水改造和洗手台改造，保证公共卫生间正常运用，并预留下水检修口。供配电改造2.3.2.1 改造内容素养教化中心电教室供配电改造改造内容包括：回路改造、插座改造、照明改造。2.3.2.2 改造要求1、设置配电箱一台，分多个回路到空调、课桌、讲台、多媒体电教系统、中控系统、监控系统、多媒体发布系统、灯具等等，满意实际需求；2、电源插座设置地插与墙面插座，保证空调、课桌、讲台、多媒体电教系统、中控系统、监控系统、多媒体发布系统的供电须要，插座点位详见下图;五孔插屈0网络、电话电视信号五孔插座(16A)Kl五孔地插电教室改造插座点位示意图3、取消原有灯具，改用600*600格栅灯盘，达到教室照明要求，灯具匀称分布,接线编号回路交织相接，可依据须要进行全开或半开，满意不同的照明需求；2.3.3综合布线2.3.3.1 改造内容素养教化中心电教室综合布线改造内容包括：强电布设改造、光纤接入、网络线路接入、机柜接入、电话线路接入、音视频信号接入。2.3.3.2 改造要求1、强电线路敷设均要求穿管，敷设到位，满意电教室全部设备供电、教室外多媒体发布平台供电以及老师学生用电的须要。2、地插要求地面开槽，每个课桌设置一组五孔地插；墙面插座要求墙面开槽,包括空调用墙面插座和一般用墙面插座两种，一般墙面插座布设在墙边四周以及教室外的多媒体发布平台；3、将4楼裙楼现有的固定电话线路接入电教室讲台；4、由五楼指挥大厅引音视频线到电教室，均要求穿管，敷设到位，音视频信号接入满意电教室音视频须要，实现与指挥大厅音视频互联互通；5、布设有线电视信号线路接入电教室；6、将4楼裙楼现有的8芯多模光纤一根引入至机柜；7、全部网络布线采纳带屏蔽6类线，均要求穿管，敷设到位，满意电教室讲台、多媒体发布平台、中控系统、监控系统的网络接入须要，网络布线产品建议选用知名品牌，如安普、TCL.施耐德奇。其它电源、复合视频、音频、限制线缆等建议采纳知名品牌，如诚丰、天诚产品或同品质产品。8、设置无线网络接入，满意学员、老师上网须要，各信息点汇总到机柜；9、电教室利用现标准机柜一台和网络交换机一台(带光口)，设备上架布局合理，理线整齐。原有机柜、交换机设备清单详见下表。表1原有机柜、交换机设备清单编号设备名型号数量I机柜1.6米标准机柜12交换机迈普S3152-AC110、信号线要求部署到以下的各输入、输出点，具体信号切换需求如下所示:(1) AV视频信号切换需求：电教室摄像头信号输入，投影输出电教室摄像头信号输入，大楼统一监控输出电教室电视信号输入，电子白板输出指挥大厅信号输入，投影输出(2) VGA信号切换需求：电教室讲台老师用PC机信号输入，投影输出电教室讲台老师用PC机信号输入，电子白板输出电教室讲台老师临时用电脑信号输入，投影输出电教室讲台老师临时用电脑信号输入，电子白板输出电教室讲台临时用实物展台信号输入，投影输出指挥大厅信号输入，投影输出(3)音频信号切换需求如下：电教室讲台鹅颈话筒输入，吸顶音箱输出电教室无线话筒输入，吸顶音箱输出电教室领夹话筒输入，吸顶音箱输出指挥大厅信号输入，吸顶音箱输出电教室讲台鹅颈话筒输入，指挥大厅输出电教室无线话筒-输入，指挥大厅输出电教室领夹话筒输入，指挥大厅输出电脑音频输入，吸顶音箱输出电脑音频输入，指挥大厅输出多媒体电教系统建设(3) .4.1改造内容素养教化中心电教室多媒体电教系统建设内容包括：扩声系统、投影显示系统和电教讲台。.2改造要求通过在建设多媒体电教系统，实现以下功能：利用电教室进行教学、培训I、演示和指挥大厅互联互通，呈现教学内容的文、图、文、声、像。通过地震局大楼局域网接入互联网。运用投影进行教学，利用电子白板进行教学中的演示、勾画、笔记。接收、播放影视信号，播放DVD、VCD、电视等音像内容，播放指挥大厅输入的视频信号。接收、播放音频信号，实现电教室教学，DVD、VCD、电视等音像内容的扩声,实现与指挥大厅的互联。实现计算机、中心限制系统、电教系统、音响等的有效集成。具体改造要求如下：1、扩声系统改造本次扩声系统改造是在原有音频处理设备利旧的基础上新增设备，进行专业会议扩声效果设计与调校，实现扩声系统的升级改造，要兼顾性能和实际应用环境的需求，整套应达到拾音清楚无干扰、扩音喷亮无盲区、无爆音和啸叫的要求。新增一套固定鹅颈话筒、一套领夹话筒、会议吸顶音箱、音频媒体矩阵以及其他。固定鹅颈话筒固定安装在讲台上，用于老师讲课；会议吸顶音箱在电教室匀称分布安装，以保证教室前后位置声场的匀称度，在运用时能供应较高的声压而不产生啸叫；音频媒体矩阵满意固定鹅颈话筒、无线话筒、领夹话筒、老师用机音源、指挥大厅音源的一路或多路切换需求；扩声系统受控于集中限制系统；原有音频处理设备清单详见下表。表2原有音频处理设备清单编号设备名型号数量1无线手持话筒JST（一个接收机对应一个话筒）42会议功放MKERMX5或MKERMX2或OPALB45013反馈抑制器FBX220014均衡器dbx23112、投影显示系统改造投影显示系统采纳传统投影机（利旧）和电子白板两种方式，投影机吊顶安装,配120寸电动幕布，实现教学内容投影；电子白板配50英寸PDP交互式书写屏，实现教学内容显示与老师交互式书写，同时能实现电视信号接入与播放；3、电教讲台电教讲台依据标准电教室讲台定制，钢制讲台，左右滑开门，讲台台面合理布设，操作便利简洁，切换简洁；台下内部布局合理、走线清楚、布线整齐。讲台面板内置：显示器、按压式中控面板、有线鹅颈话筒、电源五孔插座、网络插孔、电话插孔、USB接口、电脑VGA接口。配老师用机一台，带DVD刻录光驱、19寸液晶显示器，声卡接入电教室音箱，安装常用工具软件、Offiee软件、中控软件。监控与中控系统建设2.3.5.1改造内容素养教化中心电教室监控与中控系统建设内容包括监控系统和集中限制系统。2.3,5.2改造要求1、在电教室布设网络高清半球机一个，与局大楼监控设备保持统一设备型号,接入指挥大厅监控系统；2、新增VGA矩阵和AV矩阵，要求带RS232接口能够接入现有中控设备，保证指挥大厅视频信号、电教室摄像头、电视信号、老师用机、临时用电脑、临时用实物展台等信号的切换与接入。3、新增SMARTeONTROL贴面面板一个，设置于讲台，能与SMARTCoNTROL设备（利旧）兼容，并能做集成二次开发，协作相关公司完成以下工作：利用现有smart中控设备集成，完成电教室的本地/远程集中限制，要求与指挥大厅集中限制系统级联，受指挥大厅集中限制系统统一限制。能够通过集中限制系统来对电教室中的全部设备进行限制，教室内能够独立限制多媒体设备也能通过指挥大厅集中限制系统限制。实现系统开关限制、多路视频、VGA的输入/输出切换、多路音频信号切换、音量限制、串口限制、电动幕布升降等。切换界面直观、操作简洁、切换操作快速流畅。系统开关操作，实现一键式启动与关闭，系统自动依据相关设备、电源的开关依次执行开关操作。实现联动设备开启关闭，特别设备具有爱护功能，如投影机和电脑延时断电爱护等。投影机信号切换实现与指挥大厅信号、电教室摄像头信号、电视信号、老师用机信号、临时用电脑信号、临时用实物展台信号等的切换。音频信号切换实现指挥大厅音频、无线话筒、有线鹅颈话筒、领夹话筒、老师用机等音频信号的一路或多路切换输出。对集中限制里面的信号切换部分集成。改造要求如下：信号切换由中控系统集中管理和限制，即全部信号源的输入输出都由中控系统进行统一调配，同时也可以实现自动或手动完成相关应用的信号交换，交换单个或成组的信号，或预设模式的切换；由于中控系统与指挥大厅集中限制系统级联，受指挥大厅集中限制系统统一限制，指挥大厅可以调用任何一个信号资源，且能由IP通道同步限制；依据电教室与指挥大厅现有信号切换需求，充分利用原有系统的设备，给出合理的信号输入输出规划，主要信号不能级联。2.3.6基础设施建设2.3.6.1 改造内容定制挂图一套，分别挂在电教室左右两侧；定制黑板一套；定制升降杆，用于电教室前后悬挂横幅。定制课桌(含培训椅)，要求布局合理，保持合理通道；2.3.6.2 改造要求挂图、黑板布局合理。课桌尺寸1400W*500D*750H,采纳MFC材质，经防酸、防碱、防火、耐磨、耐刮等工艺处理，喷涂钢制脚架。培训椅采纳阻燃面料，内置高密度海绵，喷涂钢制脚架。2.4 服务要求为保证系统在工程结束后的正常运行，投标人在投标方案中应明确承诺向招标人供应全方位的、有效的、刚好的修理服务和技术支持。具体要求如下：(1)投标人对本工程所购入的设备及各应用系统供应不少于三年的全免费上门维护和技术支持服务;(2)投标人应列出售后服务期结束后的修理服务、技术支持方法、内容和所需费用；投标人供应7X24小时免费电话技术支持和7X24现场(人力+备件)服务级别的保修，电话支持无法解决的问题必需依据故障响应速度要求供应现场技术支持。除电话支持外，还供应传真、特快专递、电子邮件等形式远程支持，6小时之内必需响应。(3)在保修期内在五级地震发生时投标人在接到通知能够0.5小时到现场，供应免费备件服务；(4)建立定期和按需巡检制度。2.5 其他要求交货时间：合同签订之日后30日内地点：四川省地震局地址：四川省成都市人民南路三段29号联系人：黄志勇电话：028-85458875
