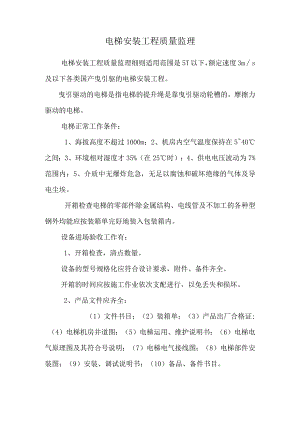

电梯安装工程质量监理电梯安装工程质量监理细则适用范围是5T以下，额定速度3ms及以下各类国产曳引驱的电梯安装工程。曳引驱动的电梯是指电梯的提升绳是靠曳引驱动轮槽的，摩擦力驱动的电梯。电梯正常工作条件：1、海拔高度不超过1000m；2、机房内空气温度保持在540之间；3、环境相对湿度才35%（在25时）；4、供电电压波动为7%范围内；5、介质中无爆炸危急，无足以腐蚀和破坏绝缘的气体及导电尘埃。开箱检查电梯的零部件除金属结构、电线管及不加工的各种型钢外均能应按装箱单完好地装入包装箱内。设备进场验收工作有：1、开箱检查，清点数量。设备的型号规格化应符合设计要求，附件、备件齐全。开箱的时间应按施工作业依次支配进行，以免丢失和损坏。2、产品文件应齐全：（1）文件书目；（2）装箱单；（3）产品出厂合格证;（4）电梯机房井道图；（5）电梯运用、维护说明书；（6）电梯电气原理图及其符合号说明；（7）电梯电气接线图；（8）电梯部件安装图；（9）安装、调试说明书；（10）备品、备件书目。3、设备应件外观检查，不得有明显的残损。设备开箱应刚好填写设备开箱检查记录表。凡发觉缺件、破损应刚好与供货方联系。代用材料与设备须符合原设计要求。一、曳引装置组装1、电梯所用钢丝绳的规格、型号应符合设备设计图纸的要求；平安系数；客货梯12,杂物梯10。曳引机在制造厂作过空载和额定载荷试验、动作速度试验，应有产品合格证。现场检查主要是核对铭牌、有无锈蚀或外观损伤、设备到货的完整程度和包装状况。不允许随意代用和自制。2、安装过程质量检查要点（1）机房须有足够的面积、高度、承重能务及通风良好；按图核查予留孔、件的尺寸、位置的正确性。（2）曳引机安装的质量限制承重梁下必需设过梁（强度C20、厚度10Onlrn）,承重梁水平度在长度方向应V2,过梁支承端进墙超过中心线20mm以上，过梁底现距地50mm;曳引机应牢靠固定，不许发生任何位移；曳引机在水平面扭转不应超过O.5mmo曳引机应保持水平；曳引轮、导向轮、复绕轮的垂直度要求不超过O.5mm,不水平度小于Immo（3）导向轮、限速器绳安装导向轮的后缘一摊贩安装在对重导轮的中心上台阶；导向轮侧面应平行于曳引轮侧面，两侧面平行度偏差严禁大于1mm；限速器绳轮垂直度应小于O.5mm,与位于电梯底坑内的张紧轮上下答对应一样；限速器的轮槽中心一根垂线应与轿厢上的夹持中心的位置对准。限速器应坚固地固定在楼板或水泥座上；在施工中限速度器出厂的铅封不应受到破损。限速器张紧装置不应少于30kg,距坑底平面高度按甲.
