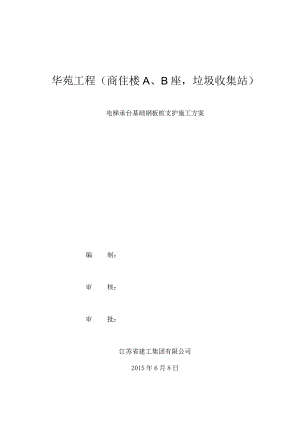

华苑工程（商住楼A、B座，垃圾收集站）电梯承台基础钢板桩支护施工方案编制：审核：审批：江苏省建工集团有限公司2015年6月8日1、编制依据错误!未指定书签。2、工程概况错误!未指定书签。3、地质状况错误!未指定书签。4、支护结构主要选用的材料错误!未指定书签。5、进场主要材料支配错误!未指定书签。6、进场机械设备支配错误!未指定书签。7、电梯承台基坑支护施工步骤错误!未指定书签。8、现场组织管理架构错误!未指定书签。9、施工进度支配错误!未指定书签。10、劳动力组织错误!未指定书签。11、钢板桩施工要求错误!未指定书签。12、钢支护施工用电负荷错误!未指定书签。13、土方开挖施工要求错误!未指定书签。14、平安与环保措施错误!未指定书签。15、应急措施错误!未指定书签。16、钢板桩支护平安计算错误!未指定书签。华苑工程(商住楼A、B座，垃圾收集站)电梯承台基础钢板桩支护施工方案1、编制依据1.1、 广东省标准建筑基坑支护工程技术规程(15-20-97)1.2、 广东省标准建筑地基基础设计规范(15-31-2003)1.3、 建筑基坑工程监测技术规范(50497-2009)建筑地基基础施工质量验收规范(50202-2002)1.5、钢筋焊接与验收规范(18-2012)混泥土结构设计规范(50010-2010)1.7、深圳市基坑支护技术规范(05-2011)o2、工程概况2.1、拟建工程华苑工程由深圳市华银通宝投资有限公司开发。1.1、 2、本项目位于深圳宝安区西乡，107国道东侧；该建筑红线占地面积5719.77后，总建筑面积25356.61m2,建筑用地面积2915.75地下一层，地上二十四层，由A、B座组成，中间设变形缝；建筑物±0.000相当于肯定标高9.80m,裙楼顶相对标高9.30m,塔楼顶相对标高75.30mo2.3、 A栋、B栋电梯承台基坑加固方案，围绕两个电梯承台外边线+0.5m位置打钢板桩，全长约100米，钢板桩单桩长9米，在原地面入土8.5米，剩余地上0.5米挡地表水与地下室周边泥浆水。现场地面标高约为-5.50Onb基坑底标约-9.500io2.4、 打完钢板桩经电梯承台基础浇筑完成后在碎试块7天抗压强度达到75%以上后并报监理单位审批同意后，由打桩队铺钢板行车拔桩。3、地质状况3.1. 地质勘查报告由深圳市南华岩土工程有限公司供应：素填土：厚度约L55.5m,平均厚度2.84m；淤泥质土：厚度约1.04.90m,平均厚度3.03m；粗砂层：厚度约0.87.30m,平均厚度3.95叱粉质粘土：厚度约1.26.4m,平均厚度3.30m；粉质粘土以下为风华岩层，超出钢板桩施工深度，不予列入施工考虑。4、支护结构主要选用的材料4.1、 钢板桩采纳拉森250X250VX9m型钢桩。4.2、 支护结构选用钢材均采纳Q235等级B的碳素结构钢。5、进场主要材料支配主要进场材料数量表序号机械名称规格型号台数备注1液压履带起重机3812振动锤45A13沟通弧焊机1-500-324气割设备氧气、乙快气25污水泵407-7-0.5526、进场机械设备支配主要进场机械设备数量表7、电梯承台基坑支护施工步骤序号材料名称规格单位数量备注1V型钢桩250X250X9根170桩长9m2H型钢（围橡）350X350X9m170单面350H型钢3电焊条E43kg1604钢管C4.8X3.0根200基坑围护5平安网张30基坑围护7.1、 本基坑依据坍塌状况进行加固，加固处理采纳9m长250X25OV型钢桩。基坑坡顶严禁堆放重物与附加荷载。7.2、 依据该场地的工程地质条件、周边环境、地面变形限制要求坡顶全部管线应尽可能外移或改道。7.3、 为了使钢板桩与钢板桩形成整体，钢板桩外侧采纳250X25Ov型钢电焊连接。7.4、 施工依次施工打算一测量放线一桩位清理一打钢板桩一第1层土方开挖（约2m）一第一次割桩（约2m）、H型钢加固一第2层土方开挖（完成）、监控测量一第一次割桩（完成）一承台施工一钢桩拔除。8、现场组织管理架构项目部配项目负责人，施工现场负责人以与工程技术管理人员等数名。管理人员名单序号姓名职务岗位职责1许武龙项目经理全面领导工程施工，是质量工期平安文明生产的第一责任人，负责对外协调工作。2李建才技术负责人负责工程施工技术、质量平安生产工作、指导施工员、质量员和平安员工作。3刘金星施工员实施组织设计，协调各工序的衡接，检查监督指导施工。4孙晓野质检员各工序质量检查，监督指导、施工质保。5罗穗雄平安员负责对工人进行平安教化、交底、检查落实各项平安管理制度。6何中强选购员负责对工程材料选购。7测量员梁民非负责放线定位、基坑观测、轴线复核。8韩春福资料员负责施工内业资料整理和保管。施工员刘金星质检员陈晓野项目经理许武龙技术负责人李建才平安员f 选购员罗穗雄何中强测量员梁民非资料员韩春福钢板桩班组组织管理架构图9、施工进度支配电梯基坑支护工程施工支配支配，施工打算2天，打7型钢桩4天，V型钢围橡安装4天，基坑支护工程各道工序进行搭接施工，本基坑支护10个日历天完成。10、劳动力组织依据工程工期要求，合理支配施工现场的劳动力。在施工过程中，施工人员要依据设计图要求与本工程的施工依次，科学地支配各工种的劳动力人数，做到统一支配、听从指挥、各司其职、严格施工纪律。施工劳动组织支配如表所示。表中数据按一个工作面一班制考虑。基坑支护施工劳动力组织（一工作班）工种人数职责工程技术人员1负责全面指导现场施工施工员1负责对方案的实施监督测量员1负责放线并限制板桩轴线、垂直度吊车司机1负责开吊车、吊桩、振动锤桩工作起重工1负责吊桩、移桩、送桩就位。打桩技术工2负责限制油泵、电开关、桩精确就位气割、电焊工2负责现场钢材切割、电焊工作电工1保证施工生产用电与用电平安工作机修工1保证现场机械设备正常运转协助工1负责现场机械设备正常运转合计1111、钢板桩施工要求钢板桩施工的工艺流程如下：定位放线一打导向桩一安放导梁一打钢板桩。11.1、 钢板桩采纳250X25Ov型钢桩，桩长为9m。钢板桩的机械性能和尺寸应符合要求。经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。11.2、 在打钢板桩的过程中，应随即检查其平面位置是否正确，桩身是否垂直,如发觉倾斜（不论是前后倾斜或左右倾斜）应马上订正或拔起重打。钢板桩采纳振动等方法下沉。起先沉桩时宜用自重下沉，待桩身有足够稳定后再采纳振动下沉。打桩机械采纳38吨履带吊车，45A型振动沉拔桩锤。11.3、 钢桩应在场地平整到设计标高后起先施工。IL4、钢板桩的施工允许偏差：V桩沉桩的垂直度限制在L5虬11.5、 钢板桩拔除时，空隙应与时用水泥浆或中粗砂充填密实。11.6、 焊缝形式：围楝与钢板桩之间连接采纳焊接。焊缝质量等级为三级。IL7、除以上要求外，还应符合建筑桩基技术规范(94-2008)、建筑地基基础工程施工质量验收规范(50202-2002建筑地基基础设计规范(50007-2011)钢结构工程施工质量验收规范(50205-2001)中有关规定与质量验收标准。12、钢支护施工用电负荷1.1. .一个作业班组打钢板桩的组合用电的机械为45A型振动沉拔锤、高压油泵、3-500-2或3-500电焊机一台，这些机械的用电功率分别为45(60)、4、17o振动沉拔锤与高压油泵同时工作，电焊机与振动沉拔锤、高压油泵不同时工作。一个作业班组打钢板桩的最大用电量为49(64)o13、土方开挖施工要求13. K基坑土方开挖，基坑土方必需分层均衡开挖，每层开挖高度不宜超2m,淤泥层不超过1米。以确保开挖过程土体的稳定，避开造成工程桩移位。13.1. 土方开挖过程中，防止土方开挖设备碰撞支护结构、工程桩，建议基坑内预应力管桩分段切割，每段长度约L52.0m°开挖到设计标高后，马上浇捣素碎垫层等，并在垫层碎达到强度后马上砌筑砖模，在砖模与钢板桩间空隙采纳砂或石灰回填。13.2. 在A栋和B栋基坑底部合理位置各留置一降水点，共2处降水点。降水设备为污水泵407-7-0.55两台，至基坑支护结束期间派专人专职全天候不间断抽水保持基坑底部不浸水。13.3. 发生异样状况时，应马上停止挖土，并应马上查清缘由和实行措施，方能接着挖土。开挖后基坑暴露的时间应尽可能短。13.4. 土方开挖与地下结构施工过程中基坑周边不得堆载。13.5. 基坑开挖过程中，若发觉局部漏水现象，应马上停止开挖，用人工堵漏或注浆方法进行封堵，以防止基坑底部泡水浸水。13.6. 承台基础施工完成并送检达到设计强度75%以上强度要求后才能拔除钢板桩，钢板桩拨后应与时对原钢板桩施工位置回填夯实方可进入下步工序施Io14、平安与环保措施14. K建立健全平安环保体系，使平安生产与环境爱护工作制度化、常常化，保证工地的平安与环境爱护工作惯穿整个工程施工的全过程。14.1. 仔细惯彻执行广东省深圳市和宝安区有关平安的方针政策、规章制度，对参加工程项目的职工进行教化和培训，坚固树立“平安第一”的思想，坚持“平安生产、预防为主”的方针。14.2. 做好平安工作交底，坚持工前讲平安，工中检查平安，工后评平安的“三工制”活动。14.4、项目负责人对施工全过程的平安生产与环境爱护工作担当领导和管理责任。14.5、依据钢支护工程的特点以下主要工种应留意的平安事项；14.5.K司机与起重工司机与起重工必需是按劳动人事部门有关规定进行考核并取得合格证者。司机必需了解所操作的起重机的工作原理，熟识该起重机的构造、各平安装置的功用与其调整方法，驾驭该起重机各项性能的操作方法以与该起重机的修理保养技术。不准斜吊物品，不准抽吊交织挤压物品，不准起吊埋在土里或冻粘在地上的物品。有物品悬挂在空中时,司机与起重工不得离开工作岗位。司机必需仔细做好起重机的运用、修理、保养和交接班的记录工作。严禁司机酒后上机操作。14.5.2、电焊工电焊机外壳,必需接地良好，其电源的装拆应由电工进行。电焊机要设单独的开关,开关应放在防雨的闸箱内，拉合时应戴手套侧向操作。焊钳与把线必需绝缘良好，连接坚固，更换焊条应戴手套。在潮湿地点工作，应站在绝缘胶板或木板上。严禁在带压力的容器或管道上施焊，焊接带电的设备必需先切断电源。焊接贮存过易燃、易爆、有毒物品的容器或管道,必需清除干净,并将全部孔口打开。在密闭金属容器内施焊时，容器必需牢靠接地，通风良好，并应有人监护。严禁向容器内输入氧气。焊接预热工件时，应有石棉布或档板等隔热措施。把线、地线、禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线。全部地线接头，必需连接坚固。更换场地移动把线时，应切断电源，并不得手持把线爬梯登高。清除焊渣、采纳电弧气刨清根时，应戴防护眼镜或面罩，防止铁渣溅伤人。多台焊机在一起集中施焊时，焊接平台或焊件必需接地，并应有隔光板。牡鸨极要放置在密闭铅盒内，磨削牡鸨极时，必需戴手套、口罩，并将尘与时解除。二氧化碳气体预热器的外壳应绝缘，端电压不应大于36V。雷雨时，应停止露天焊接作业。施焊场地四周应清除易燃易爆物品，或进行覆盖、隔离。必需在易燃易爆气体或液体扩散区施焊时，应经有关部门检试许可后，方可施焊。工作结束,应切断焊机电源，并检查操作地点，确认无起火危急后，方可禺开。14.5.3、振动沉桩机振动拔桩时，应垂直向上,边震边拔。振动沉桩时，禁止任何人停留在机架下部。调整好偏心块后，应清除箱内余物，方可试车。打桩作业振动、噪音较大，打桩施工应按珠海市安宇花园一期住宅楼得作息时间、环境爱护规定的时间段进行施工，应避开午休和晚间等休息时间。15、应急措施15.1、应急打算15.1.1项目组织机构：为加强领导、统一指挥、协调各部门与时有序地开展救援工作，特殊成立紧急状况应急领导小组：总指挥长：项目经理：许武龙，联系电话：副指挥长：项目副经理：李建才，联系电话：成员：项目部其他施工管理人员：施工员：刘金星，联系电话：平安员：罗穗雄，联系电话：选购员：何中强，联系电话：15.1.2、应急领导小组职责：(1)负责指挥、协调应急救援工作，进行应急任务的安排和人员、应急资源设备调度，保证在最短时间内完成对事故现场的应急行动；在第一时间向上级领导报告，与时反馈后续紧急状况的处理。(2)救援结束后：小组全体成员依据预案实施过程中发生的改变和发觉的问题，与时对预案提出调整、修改和补充看法，平安员负责收集看法并修订预案。(3)平安部门、施工部门负责组织预案的培训和演练。16.1.3、应急领导小组分组与职责：项目值班人员一旦收到紧急状况信息，应快速反应，与时精确的把状况报告应急领导小组，由领导小组组长或副组长担当总指挥，按以下分组进行救援工作，过程中人员可协调。(1)组长：(项目经理)紧急状况发生后，负责紧急救援现场的总指挥工作，批准本预案的启动与终止；统一部署应急预案的实施工作，并对应急工作中发生的争议实行紧急处理措施。(2)危急源限制组：(项目副经理)提出抢险救援与避开事故扩大的临时应急方案和措施并组织实施；组织调集相关工程抢险队和应急救援物资、设备，开展抢险救援工作；实行紧急措施，尽一切可能抢救伤员和被困人员，防止事故进一步扩大;找寻受害者并转移至平安地带；绘制事故现场平面图，标明重点部位，向外部救援机构供应精确的抢险救援信息资料。(3)伤员抢救组：(施工员负责)负责组织有关医疗单位对伤亡人员实施救治和处置；对抢救出的伤员，在外部救援机构未到达前,对伤者进行必要的抢救(如人工呼吸、包扎止血，防止受伤部位受污染等)；使重伤者优先得到外部救援机构的救援；帮助外部救援机构转送伤者至医疗机构，并指定人员护理伤者。(4)疏散警戒组：(平安员负责)负责组织对事故现场与周边地区和道路进行警戒、限制，爱护现场，维持现场抢险救援的正常运作，保持抢险救援通道的通畅，引导抢险救援人员与车辆的进入；事故引发火灾，执行防火方案中应急预案程序；组织人员有序疏散，爱护受害人财产；(5)后勤保障组：(选购员负责)负责组织协调有关部门支配好应急救援人员的后勤保障工作。15.2事故的预防与处理预案：预防措施：与员工具体交底发生紧急事故后的响应措施。响应措施：发生紧急事故，首先现场无关人员马上撤离事故波与区，发觉人向应急小组长与有关人员报告；应急小组长启动现场应急预案，同时依据程序逐级报告，必要时企业应急小组赴现场帮助救援工作与对事故绽开调查。15.2.K坍塌：土方开挖、基坑坑壁失稳、坑边荷载过大与气候因素影响等可能造成的损害，危急源部位主要有基坑侧边等，即基坑底部或四周土体出现可能导致剪力破坏的迹象、出现基坑坍塌、监测中发觉基坑边坡变形过大、变形速率过快、周边环境出现沉降开裂等险情与其它可能影响平安征兆等。(1)预防措施：施工过程中须加强四周地表改变状况的视察。若出现超过规范和设计要求的开裂现象，视其发展速度、开裂程度分别实行停止土方开挖、加设围护等措施，并观测地表、坡面是否有渗水状况等。若有，应与时报告现场建设单位、监理单位负责人等，实行应急措施，防止事态恶化。边坡修整时，若有严峻崩落现象，应在封闭作业面防止开裂发展，处理好边坡松散土体后，再接着修整。当边坡支护结构变形超过允许值，并且变形速率持续增加或边坡土体有滑动趋势时，视为基坑整体滑移失稳的前兆，马上采纳砂包或其它材料回填，反压坡脚，待基坑稳定后再作妥当处理。应急预案：坡顶卸载：将支护结构外侧部分土层挖走，削减地面荷载，削减基坑侧边土体的滑移面。坑底坡脚堆载：当坡顶水平位移急剧增大，坡底土体有隆起现象，坡体可能导致滑移，应在坑底坡脚堆压砂袋或用机械挖土回填进行坑内被动区反压等相应措施，将滑移坡面稳住。当由于基坑内降水，导致坑外水位急剧下降，从而引起四周沉降过大时,必需设置回灌井，保证坑外水位基本保持不变。如因承压水因素影响支护结构体系平安，应采纳相应的降水措施。施工过程中应确保一台钩机与一名驾驶员在位，一但发生险情应马上实施回填反压或削坡。15.2.2、机械损害(包括土方开挖机械损害)：打桩机械等发生的损害、土方机械作业过程中有可能出现机械滑移、侧翻以与在回旋半径内对其他作业人员损害与场内车辆交通平安。(1)预防措施：制好技术措施，对操作工人作好平安技术交底，且做好记录；仔细执行检查制度，确保特殊作业人员持证上岗；设备部门把好质量关，做好进退场的检查记录工作，安装好机械的防护装置，按部颁标准进行验收并定期检查、修理；在反铲挖掘机施工时回转半径内严禁站人，并设专人警戒；改善工作环境，夜间设备照明设施齐全、足够；划定施工作业范围，保持道路畅通，检查边坡稳定，非作业人员不得进入施工现场。相关人员要经过相应的培训，考试合格方能上岗作业；对机动车司机加强平安教化，严禁酒后驾车，加强对交通设备的日常检查和维养。(2)应对措施：发朝气械损害事故，受伤者自己或最早发觉者首先大声呼救，并呼叫电工快速拉闸断电。应急小组长组织现场伤员，抢救组快速将伤者抬到平整的场地进行必要的救治，同时拨打120恳求救助,如发觉伤者有断指断腿等,应马上找到,用医用纱布包好,伴同伤员一起送往医院救治。由在场人员快速切断机械电源；将人员救出后，马上检查可能的损害部位，进行止血，如有切断损害，应找寻切断部分，将其妥当保留。在急救中心医生到来之前，应尽最大努力，进行自救以使损害降低到最低点。在急救医生到来后，应将伤员受伤缘由和已经实行的救援措施具体告知医生。16、钢板桩支护平安计算为确保施工平安，选取有代表性的地质断面分别计算荷载，取最不利荷载对拉森扣板桩支护进行验算，作为最终支护标准。依据深圳市南华岩土工程有限公司供应的工程地质勘察报告与现场实际开挖获得的地质资料提取验算参数。16.1、代表性地质断面状况如下表（按18m深度统计）地质.一层厚土的容内摩擦凝合力钻探地层名称(m)重r(3)角cO备注孔号(°)人工回填土4.517.0810淤泥质土216.0285粗砂质土1.520.032/砂质粘土3.6218.52530全风化混合花岗岩203035人工回填土2.817.08108淤泥质土0.516.028粗砂质土6.820.032/砂质粘土3.318.52530全风化混合5.22203035-HLtJLJU化冈石16.2、拉森钢板桩参数每延米容许弯曲容许剪应钢板桩每延米截每延米反备注型号面积,三抗矩d)应力力r八Lw()()HI1911680IV242.5386016.3.拉森钢板桩最大悬臂长度的计算：16.3.1、依据开挖深度h=3m以上进行拉森钢板桩支护，取3m范围的土层计算土体参数加权平均值。5：r=(17.0X3)/3=17.03=(8X3)/3=8=2(45o-2)=0.5648：r=(17.0×2.8+16.0×0.2)/3=16.933=(8×2.8+2×0.2)/3=7.6=2(45°-2)=0.5513m深度处的最大主动土压力荷载：5：q=rXhX=28.7648：q=r×h×=25.9029故取8地质断面进行拉森钢板桩最大悬臂长度进行验算q=r*h*g拉森钢板桩悬臂部分荷载图MHQ×= l6h*h*q7777777777 77777拉森钢板桩悬臂器弯矩图16.3.2拉森钢板桩最大悬臂长度计算In型拉森钢板桩(只用于开挖深度34m的基坑)×Lwl6*h*h*19,09*h*0.551*10000W2270*210故hW3.Om因I型拉森钢板桩用于开挖深度为34m的基坑，大于其最大悬臂长度,故需加支撑。16.4、 拉森钢板桩入土深度16.4.1、 土的参数计算依据设计要求，基坑开挖深度在34m采纳9mI型拉森钢板桩。9mIn型拉森钢板桩(取土层最大影响深度9m)：5：r=(17.0×4.5+16.0×2+20×1.5+18.5X1)/9=17.443=(8×4.5+2×2+32×1.5+25X1.0)/9=12.56=2(45°-12.56/2)=0.596=2(450+12.56/2)=1.6768：r=(17×2.8+16×0.5+20×5.7)/9=18.843=(8×2.8+2×0.5+32×5.7)/9=22.86=2(45o-22.86/2)=0.741=2(45o+22.86/2)=1.350依据Xr最大值选取最不利荷载8土层参数作为计算依据16.4.2、 计算简图依据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响，计算简图如下：荷载力分布图(用于开挖深度5m内单支撑)弯矩图16. 4.3最小入土深度的计算开挖4m深In型拉森钢板桩最小入土深度为使钢板桩保持稳定，在A点的力矩等于零，即E=O,亦即F*l.5-=F*l.5*2/3*(H+t)-(23*t)=0其中：主动土压力=1/2()=1/2*r*()被动±压力=1/2=1/2*1'粒2r=18.843,=22.86=0.741=1.350,4m将各参数分别代入弯矩平衡方程式得：t3+6t2-37t-24.5=0解得t=4.2m,拉森钢板桩4m开挖深度最小长度为：地面预留部分0.5m+开挖深度4m+入土深度4.2m=8.7m,故采纳9mIn型拉森钢板桩支护满意34m基槽开挖深度的要求。16.5. 拉森钢板桩支撑腰梁验算16.5.1开挖4m深单支撑腰梁计算参数400*400腰梁参数：=66900,=33403。w=210=120219.52由中得知q=l=(一)/1=22616.5.L2荷载分布图为简化计算采纳3等跨连续梁进行受力验算q=226KNn腰梁荷载分布图腰梁弯矩图16.5L3抗弯验算:最大弯矩=0.08*2=0.08*226*52=452*m×w=3340*210/1000=701.4*m>故腰梁满意抗弯要求16. 5.L4抗剪验算：最大剪力=06*=0.6*226*5=678*210*219.5/10=4609.5>故腰梁满意抗剪要求16.6、 拉森钢板桩支撑验算16.6.1挖深4m16. 6.1.1参数计算(不考虑土的粘结力)55X226=1130回转半径i=迎二Q=L84按最大开挖宽度2.8m自由长度=0.5*(2.8-0.4)=1.OOm长细比=-=100/1.8=75<56i=1.02-0.55(2+20)710000=0.702容许压应力。=140钢管截面积=冗/4*(。2-ci2)=3.144*(0.3332-0.3252)=0.0041m2=1130/0.0041*1000=276>6*。=140*0.702=98.316.6. 故在不考虑土土的粘结力状况下钢管支撑稳定性不符合要求。16.7. 1.2参数计算(考虑土的粘结力)(17.3*1.9+28*1.6+5.5*5.5+17.3*2,4÷40.5*0.6)/12=14.55(q-2*c*H+2*c7)=5(226-2*9*14.5*0.741+2*14.5717.21)=128.8=128.8/0.0041*1000=31.4<*=140*0.702=98.3故在考虑土的粘结力的状况下，325*8钢管单支撑满意4m挖深的钢板桩支撑要求。
