XX理工大学202X级XX专业《电能参数测量仪》设计试题.docx

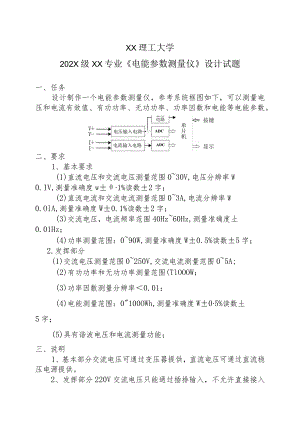

XX理工大学202X级XX专业电能参数测量仪设计试题一、任务设计制作一个电能参数测量仪，参考系统框图如下，可以测量电压和电流有效值、有功功率、无功功率、功率因数和电能等电能参数。ADCADC电流输入电路电压输入电路按键显示单片机二、要求1、基本要求(1)直流电压和交流电压测量范围030V,电压分辨率W0.IV,测量准确度w±1%读数±2字；(2)直流电流和交流电流测量范围03A,电流分辨率W0.OlA,测量准确度W±0.1%读数±2字；(3)交流电压，电流频率范围40Hz60Hz,测量准确度土0.01Hz；(4)功率测量范围：090W,测量准确度W±0.5%读数±5字；2.发挥部分(1)交流电压测量范围0250V,交流电流测量范围05A;(2)有功功率和无功功率测量范围(TlOOOW；(3)功率因数测量分辨率0.01；(4)电能测量范围：0"100OWh,测量准确度W±05%读数土5字；(5)具有谐波电压和电流测量功能；三、说明1、基本部分交流电压可通过变压器提供，直流电压可通过直流稳压电源提供。2、发挥部分220V交流电压只能通过插排输入，不允许直接接入到电路板，必须使用电压互感器和电流互感器降低输入电压和输入电流。连接方式参考下图。3、可以使用电能计量芯片，但不允许使用电能计量模块。
