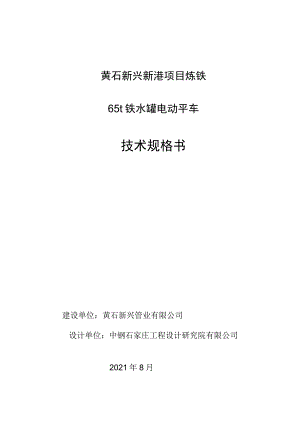

黄石新兴新港项目炼铁65t铁水罐电动平车技术规格书.docx

黄石新兴新港项目炼铁65t铁水罐电动平车技术规格书建设单位：黄石新兴管业有限公司设计单位：中钢石家庄工程设计研究院有限公司2021年8月一、总则本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方提供的设备应能够满足规格书中的规定，包括功能、结构、性能参数等方面的技术要求，并保证符合有关国家、行业技术规范和标准以及招标方提供的技术资料的要求。投标方应对所提供设备的安全性、可靠性、适用性、完整性负责。如有异议，务必在开标前提出澄清。技术规格书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。二、主要技术参数：1 .载重量：12OT2 .运行速度：30mmin3 .铁水罐上口标¾:3850mm4 .两平车线中心距：6600mm每线轨中心距：至3400mm,尽量缩小5 .前后轮距：4800mm（供参考）6 .平车中心至一侧最大尺寸：2600mm7 .轨道型号：QU1208 .驱动方式：双驱动9 .供电方式：悬挂固定式电缆卷筒方式10 .行程：13Om11 .控制方式：地面控制，控制箱面板控制+遥控12 .制动方式：电液制动器13 .称重方式：车载铁水地磅称重14 .出铁方式：摆动溜槽+双线铁水罐，每线两台平车。三、供货范围1、供货范围：65t铁水罐电动平车6台，包括车辆本体（车架、包座、走行装置、保护盖、推渣器、清轨器等）；驱动装置、电缆卷筒及电缆、操作控制箱（带遥控）。2、外购配套件品牌要求清单（供参考）序号部件名称供应单位1电动机佳木斯电机、沈阳电机、湘电2减速机江苏泰隆、宁波东力、瑞德信3轴承哈、瓦、洛轴承总厂4制动器西伯瑞制动器（天津）有限公司江西华伍制动器股份有限公司焦作金箍制动器股份有限公司投保时需附方案图四、设计制造及技术要求1、本设备属高温、载重冶金车辆。设计制造按冶金部规定转向架符合“转向架通用技术条件”,所有制造用材料、零件均符合国家标准要求。2、车架材料采用国际GB700所规定的Q235-B中厚板焊接而成。车体结构应具有足够的强度和刚性，要能承受吊放铁水包的冲击力；3、车体及支座的设计与65t铁水罐相匹配；4、铁水罐放置为其耳轴方向与车行走方向垂直；5、铁水罐置于车上支座时，其顶面至轨道顶面间距为385Omnb底面到轨而高度三300mm；6、为保护框架不受铁水和渣的飞溅，在框架上设防护盖并砌有耐火砖，平板台面铺设耐火砖（耐火砖由卖方提要求，买方自购）7、走行装置为四轮小车式，轮子采用一轮一轴式，双轮缘；8、驱动装置：8.1、 驱动装置主要由电机、制动器、减速机、联轴器等组成。8.2、 驱动采用双减速机驱动，每台减速机单电机驱动设于车体的一端，并采用密封罩保护。当一套驱动装置发生故障时，另一套驱动装置能保证铁水平车正常运行；8.3、 减速机采用硬齿面闭式油浸润滑减速机，减速机与车轮连接方式采用万向节联轴器型式；9、电缆出线点设于平车后面或侧面，设筒式出线装置，用于电缆导向及避免铁水罐车双向走行时电缆折断，电缆为防老化的耐高温电缆，并设置保护装置；10、选用力矩电机电缆卷筒，并能随时改变方向转动；11、车体两端均设有双清轨器和缓冲器；12、车体运行过程中设有声光报警器。13、车体两端需设置牵引装置。14、操作方式设有操作箱手动和遥控手动二种方式，并实现转换互锁。主要电气控制元件选用西门子或施耐德品牌。15、除锈防腐：钢结构防腐表面清理按照Sa2.5级处理，按C4中防腐，涂层体系为底漆：耐热环氧富锌1道，70um；中间漆:五、采用技术标准耐热环氧云铁1道，60m;而漆：丙烯酸聚氨酯2道，70Umo1、GB/T699优质碳素结构钢2、GB700碳素结构钢3、GB/T1591低合金结构钢4、GB/T3077合金结构钢5、GB/T11352一般工程用铸造碳钢件6、GB6067起重机械安全规程7、GB8932涂装前钢材表面锈蚀等级和除锈等级8、GB/T13306标牌9、TB/T5000.1重型机械通用技术条件产品检验10、JB/T5000.3重型机械通用技术条件焊接件11、JB/T5000.5重型机械通用技术条件有色金属铸件12、JB/T5000.6重型机械通用技术条件铸钢件13、JB/T5000.8重型机械通用技术条件锻件14、JB/T5000.9重型机械通用技术条件切削加工件15、JB/T5000.10重型机械通用技术条件装配16、JB/T5000.12重型机械通用技术条件涂装17、JB/T5000.13重型机械通用技术条件包装18、JB/T5000.15六、资料交付重型机械通用技术条件锻钢件无损收到中标通知后7自然日内由卖方向买方提供如下纸质版资料一式4份及电子版dwg格式+PDF或word格式文档各一份：1、轨道基础设计所需的轮数、轨距、轴距、轮压资料；2、设备总装图（设备外形尺寸和主要技术性能参数）；3、最大件起吊重量、外形尺寸及起吊高度。4、电缆卷筒支撑平台设计所需资料；5、电气控制资料；6、其余技术资料（包括使用说明书、维修维护手册、设备装配图等）随机交付。易损件清单、各轴承型号和由买方负责的耐材清单等，还应在设备交付前1-2个月另交付两份给使用方。七、技术服务在设备安装现场、机械试车、投料试生产及设备验收期间，卖方需派出合格的技术人员到现场为买方提供相应的技术服务工作，包括详细的技术交底、讲解图纸、工艺流程、操作规程、设备性能及有关注意事项等，解答有关技术问题，并进行必要的示范。同时应与卖方现场代表合作，共同协作解决有关有关技术问题。
